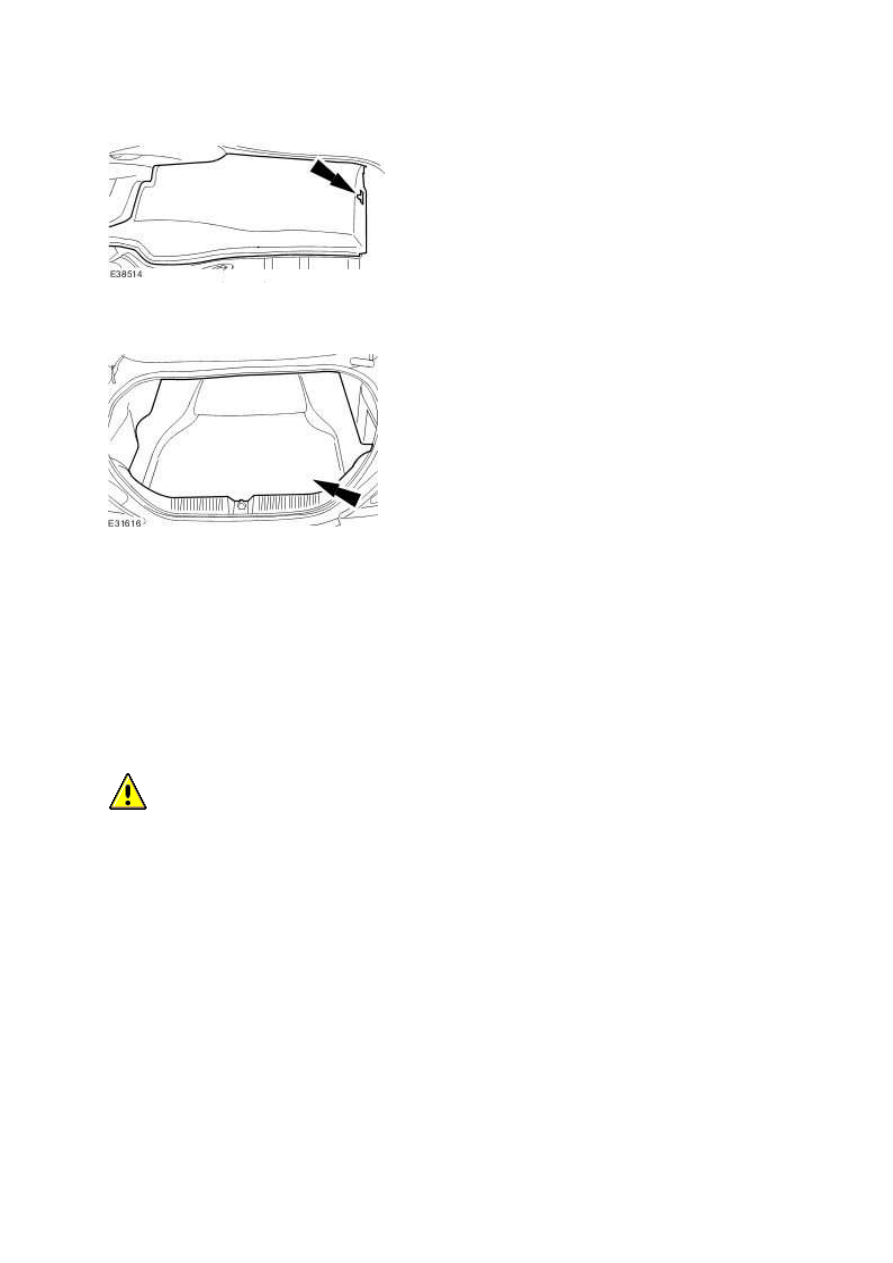

4.  Remove the luggage compartment floor covering.







5.  NOTE:





Left-hand shown, right-hand similar.





Remove the luggage compartment side trim panel.







6.  Disconnect the parking brake module electrical connector







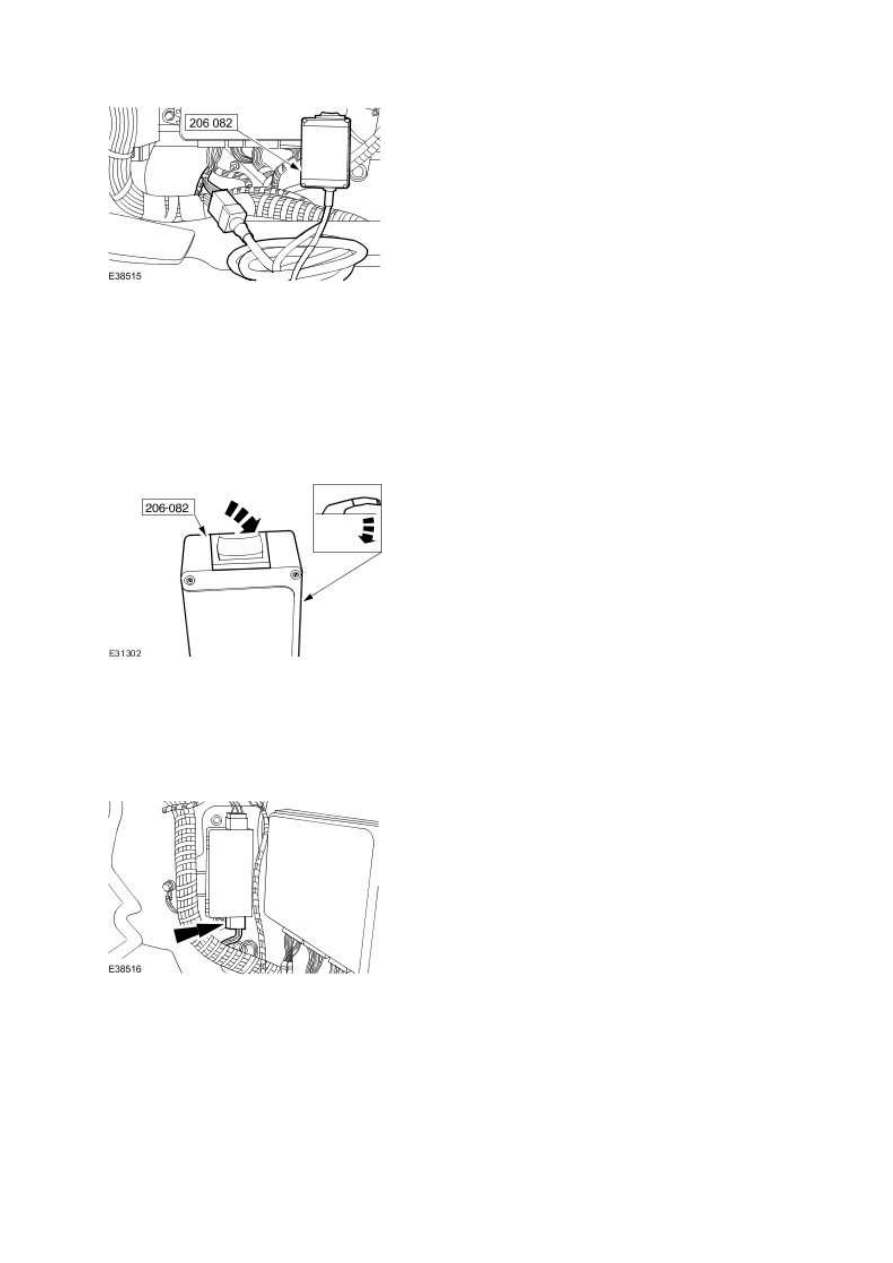

7.  Connect the special tool to the parking brake module wiring harness electrical connector.







8.  NOTE:





Operate the parking brake release tool until an audible noise is heard from the parking brake

release actuator.





Release the parking brake cable tension.







9.  Remove the special tool and carry out any necessary repair to the system.





10.  Connect the parking brake module electrical connector.







11.  NOTE:





Left-hand shown, right-hand similar.





Install the luggage compartment side trim panel.



www.





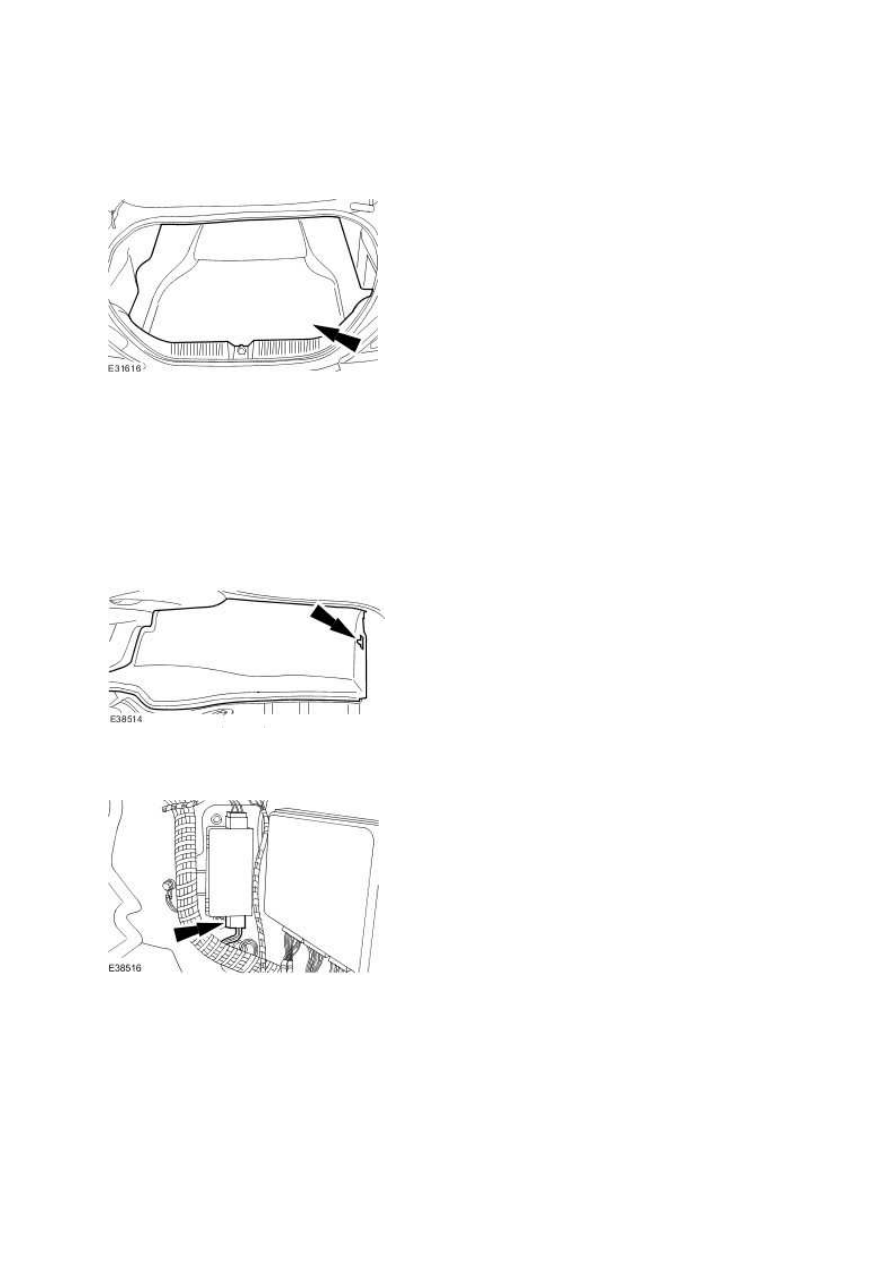

12.  Remove the luggage compartment floor covering.







13.  NOTE:





The brake pedal must be applied when calibrating the parking brake switch.





Apply the parking brake.





14.

  CAUTION: Calibrate the electric park brake using Jaguar approved diagnostic system. If the

Jaguar approved diagnostic system is not available disconnect the battery for approximately 30

seconds, the vehicle will then prompt the driver to carry out the calibration procedure as per the

vehicle hand book on re-connection.





Calibrate the electric parking brake module using the Jaguar approved diagnostic system.







Parking Brake Cable Tension Release - VIN
Range: G45704->G99999

Special Service Tools





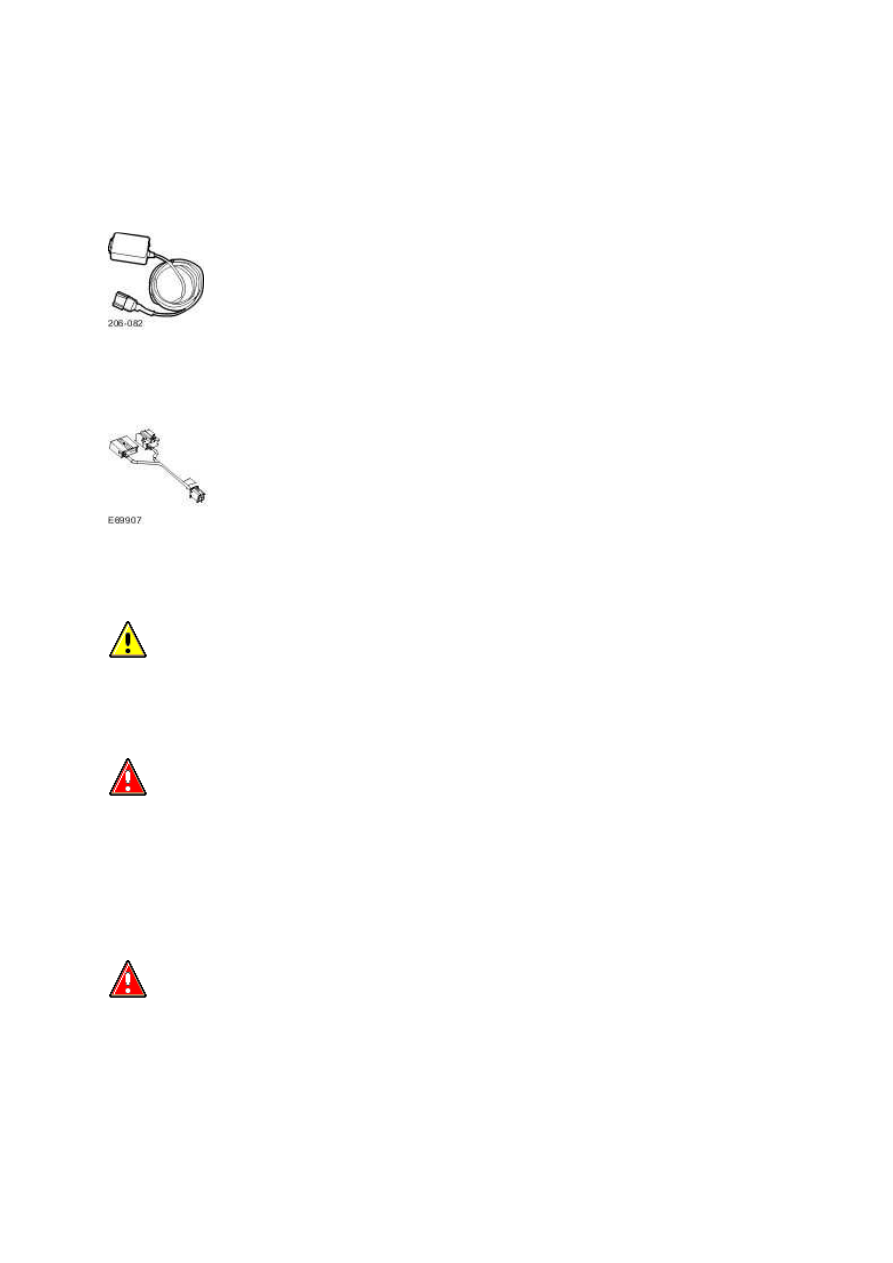

Electric parking brake release tool

206-082







Electric parking brake release tool

206-082-01

  CAUTION: The warranty of the electric parking brake release tool will be invalidated if the

casing has been removed.





1.

  WARNING: Always use the Jaguar Approved Diagnostic System to release the parking brake

cable tension, when carrying out repair operations on the electric park brake which require the

cable tension to be released.





Connect the Jaguar approved diagnostic system to release the parking brake cable tension.



  WARNING: The procedure below should only be used in emergency situations, to release

the electric parking brake. All calibration of the parking brake system will be lost, and the parking

brake will need to be re-calibrated to function correctly.
