3
.

 CAUTION: Do not allow the brake caliper to hang on the hydraulic hose, as this will damage the hose.

Failure to follow this instruction will result in damage to the hose.


NOTE:



Left-hand shown, right-hand similar.


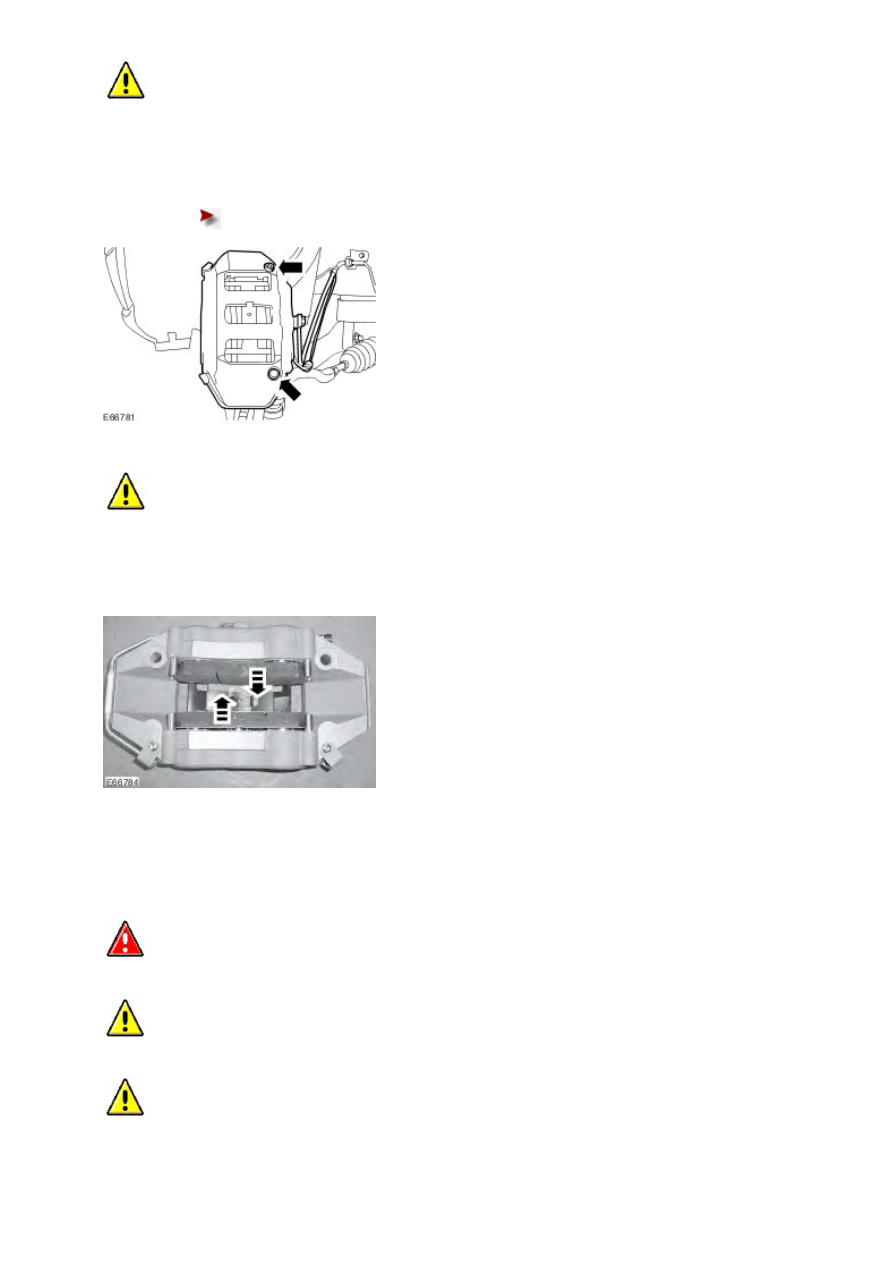

Detach the brake caliper.





Remove the brake caliper retaining bolts.









4
.

 CAUTION: Do not allow the brake caliper to hang on the hydraulic hose, as this will damage the hose.

Failure to follow this instruction will result in damage to the hose.


NOTE:



Left-hand shown, right-hand similar.


Remove the brake pads from the brake caliper.






Installation



1
.

 WARNING: Do not use compressed air to disperse brake dust into the atmosphere. Failure to follow this

instruction may result in personal injury.



 CAUTION: Make sure that the anti-rattle spring is correctly installed. Failure to follow this instruction may

result in damage to the vehicle.



 CAUTION: If the brake caliper pistons are pushed back into the housing, brake fluid will be forced back

into the brake fluid reservoir. Remove brake fluid spillage immediately from paint work, with clean water. Failure
to follow this instruction may result in personal injury.



 CAUTION: Make sure the brake disc faces are clean before installation. Failure to follow this instruction

may result in damage to the vehicle.



 CAUTION: Brake pads must always be replaced in axle sets. Failure to follow this instruction may result in

damage to the vehicle.


NOTE:



Left-hand shown, right-hand similar.


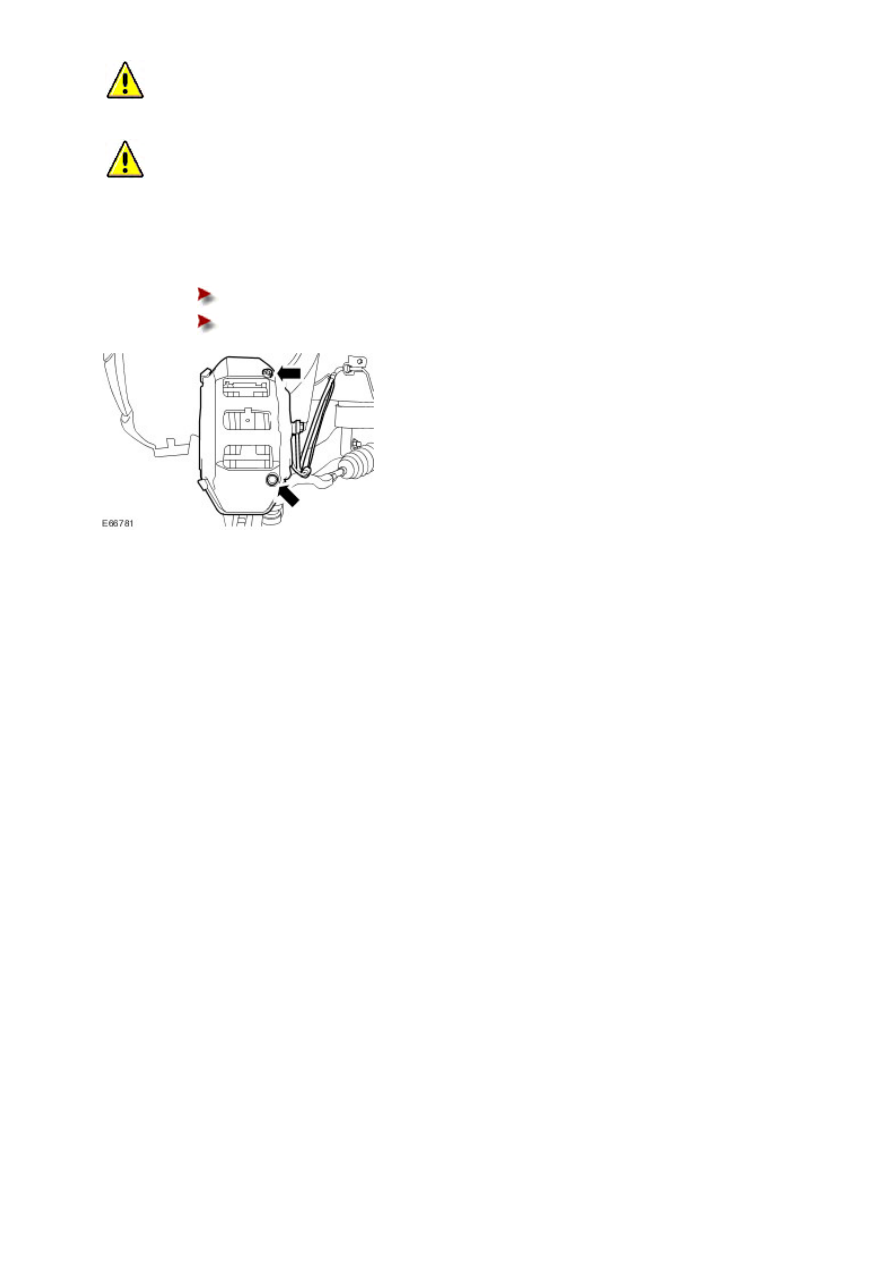

To install, reverse the removal procedure.





Using a suitable tool, fully retract the brake caliper pistons.





Tighten to 101 Nm.







www.

206-04 : Rear Disc Brake





Specifications





Specifications

Lubricants, Fluids, sealers and Adhesives

  CAUTION: Do not use brake fluid ITT Super Dot 4 on 2006my vehicles onwards.

Failure to follow this instruction may result in damage to the vehicle.

NOTE:



Brake fluid ITT Super Dot 4 has now been superseded by Shell ESL Super Dot 4 which is
the Jaguar recommended brake fluid. Shell ESL Super Dot 4 can be used on all model
years.



Item

Specification

Brake fluid

ITT Super Dot 4

Brake fluid

Shell ESL Super Dot 4

Brake caliper slide pin grease  Klueber GLK1



Torque Specifications

Description

Nm  lb-ft  lb-in

Brake hose to brake caliper - Vehicles with 3.0L, 3.5L or 4.2L engine   35   26   -

Brake hose to brake caliper - Vehicles with Brembo brakes

35   26   -

Brake caliper anchor plate - Vehicles with 3.0L, 3.5L or 4.2L engine   103  76   -

Brake caliper retaining bolts - Vehicles with Brembo brakes

70   51   -

Brake caliper retaining bolts - Vehicles with 3.0L, 3.5L or 4.2L engine  34   25   -







Specifications


No data
