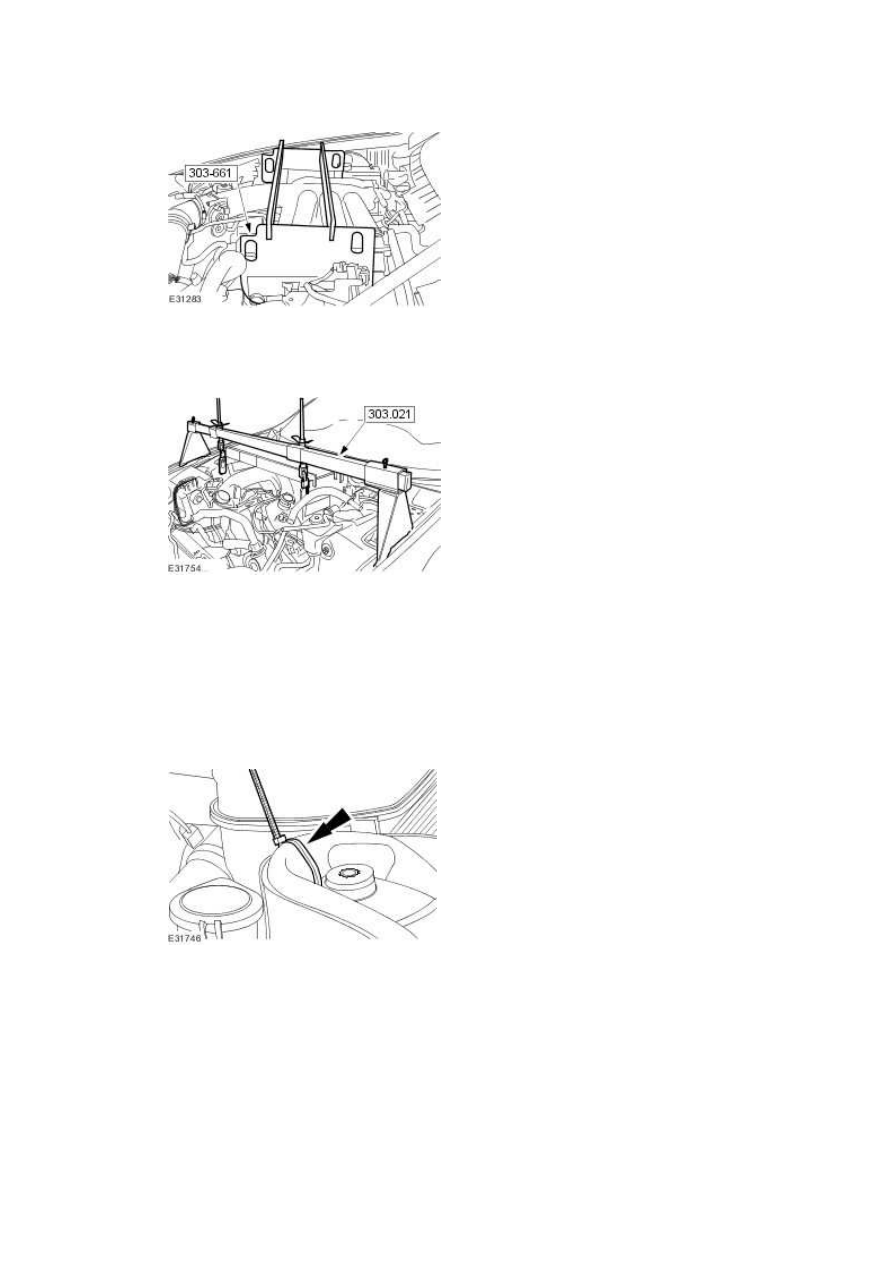

10 . Install the special tool support bars to the special tool.







11 . Install the special tool.







12 . NOTE:





Right-hand shown, left-hand similar.



Support the radiator.







13 . Remove the radiator splash shield.

For additional information, refer to Radiator Splash Shield (76.22.90)





14 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





15 . Remove both front wheel and tires.

For additional information, refer to Wheel and Tire (74.20.05)





16 . NOTE:





Left-hand shown, right-hand similar.

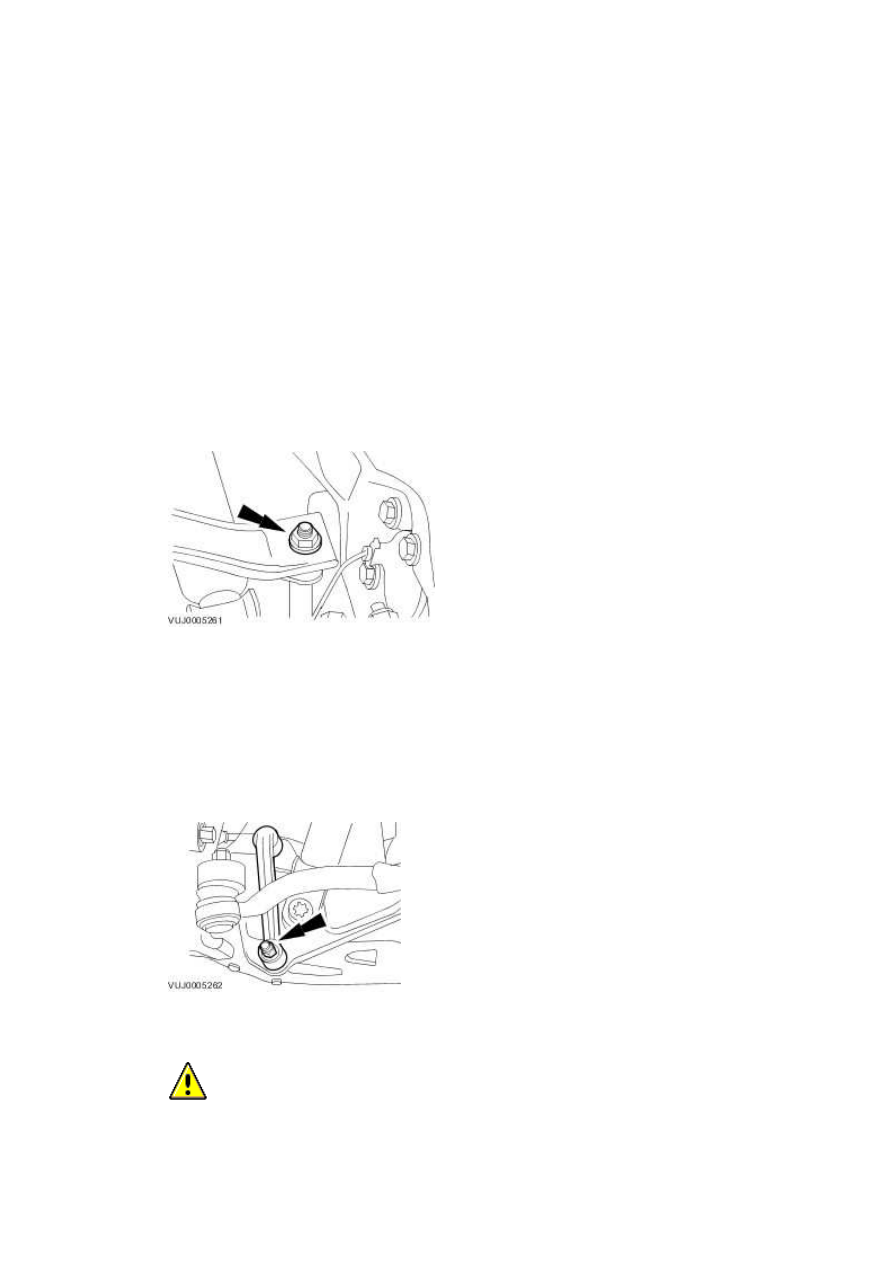

Remove the stabilizer bar link retaining nut.







17 . NOTE:





Left-hand shown, right-hand similar.



Remove the stabilizer bar link.







18

.



  CAUTION: Make sure the steering gear is supported. Failure to follow this

instruction may result in damage to the vehicle.



www.

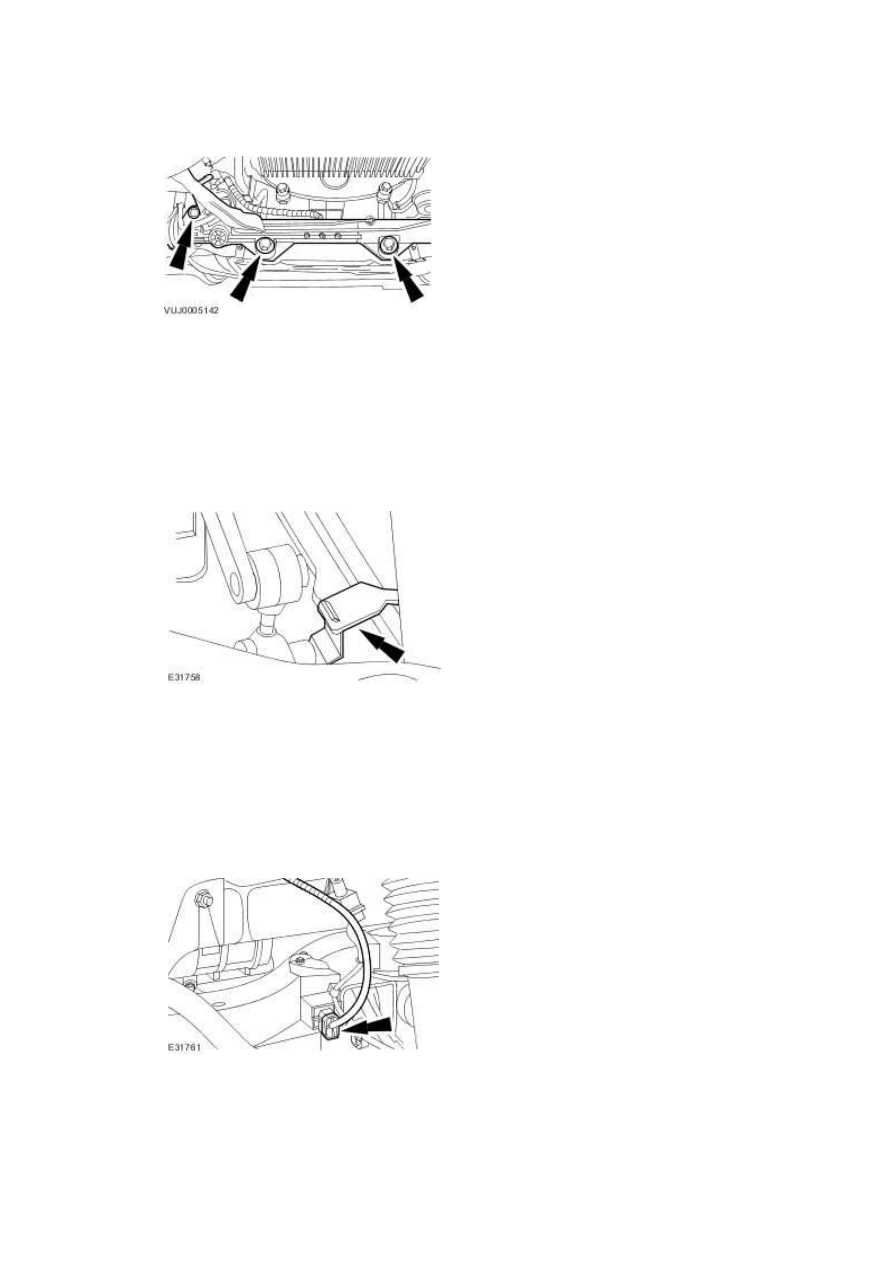

Detach the steering gear.







19 . NOTE:





Left-hand shown, right-hand similar.



Detach the headlamp leveling sensor retaining clip.







20 . NOTE:





Left-hand shown, right-hand similar.



Disconnect the headlamp leveling sensor electrical connector.







21

.

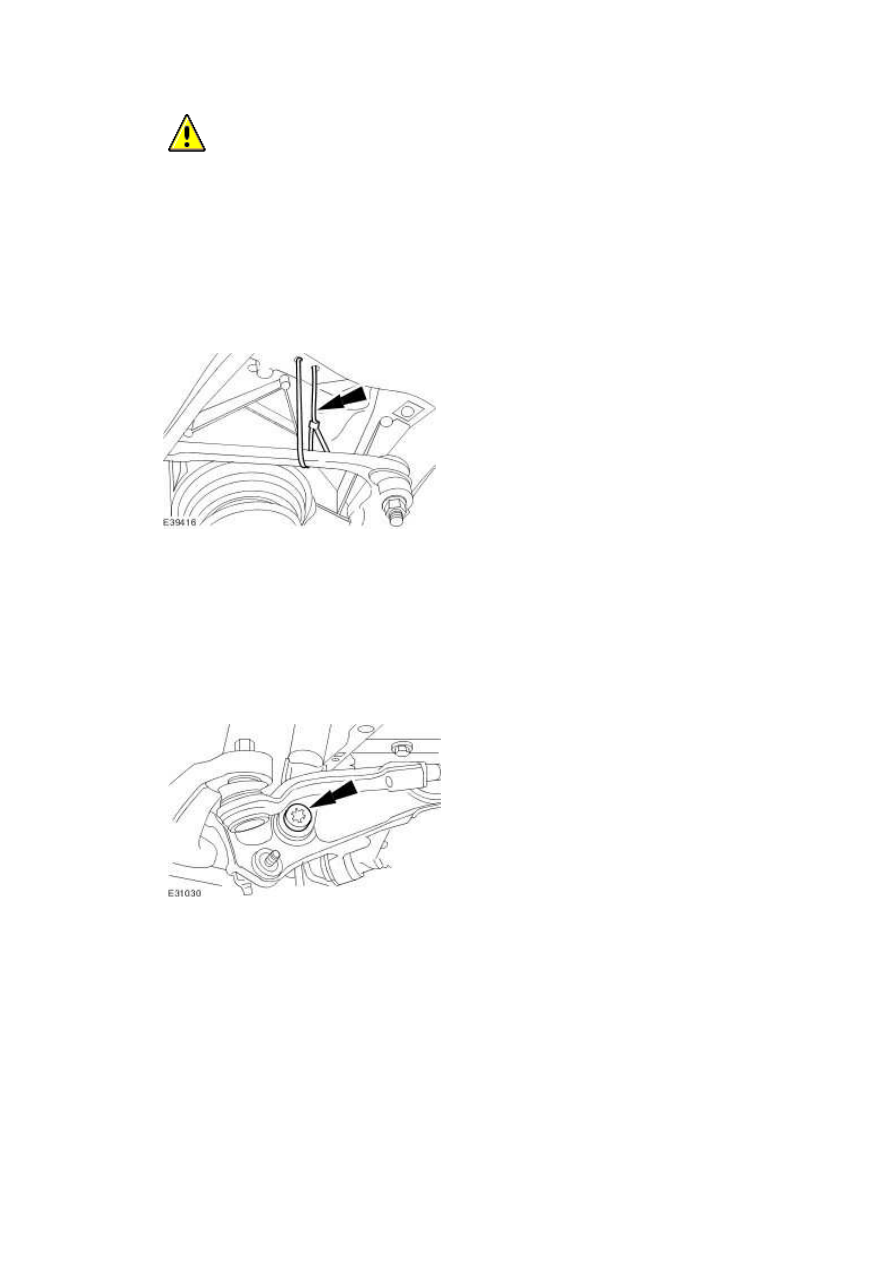

  CAUTION: Make sure the full weight of the suspension components are supported.

Failure to follow this instruction may result in damage to the vehicle.





NOTE:





Left-hand shown, right-hand similar.



Secure the upper arm.







22 . NOTE:





Left-hand shown, right-hand similar.



Detach the air spring assembly.







23 . NOTE:





Left-hand shown, right-hand similar.



Detach the front lower arm.
