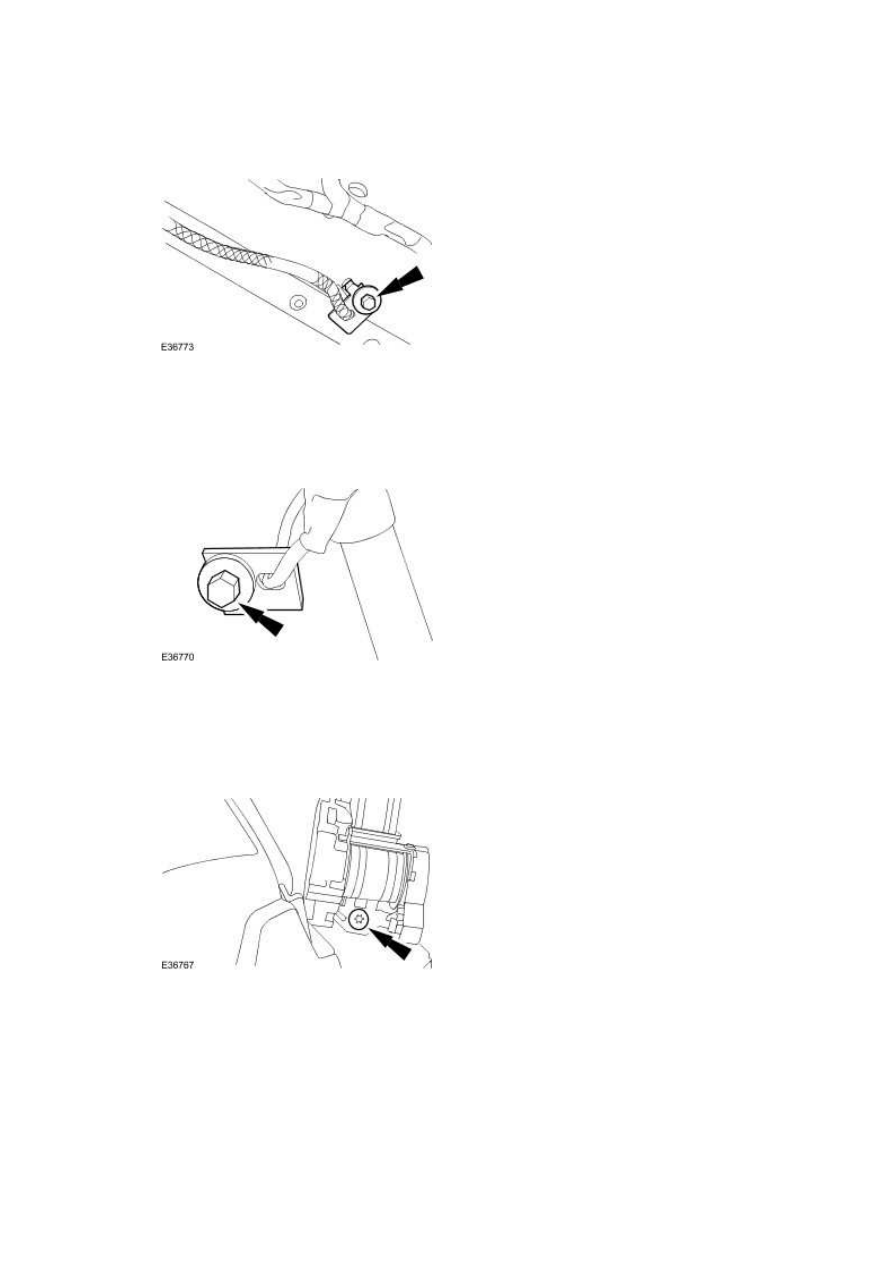

Left-hand shown, right-hand similar.


Tighten to 9 Nm.







4 . NOTE:



Left-hand shown, right-hand similar.


Tighten to 9 Nm.







5 . NOTE:



Left-hand shown, right-hand similar.


Tighten to 35 Nm.









3 . NOTE:

502 : Frame and Mounting



502-00 : Uni-Body and Mounting System





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Front lower arm to front subframe retaining nut and bolt

175  129   —

Rear lower arm to front subframe retaining nut and bolt

175  129   —

Engine mount lower retaining nut

63   46   —

Steering gear retaining bolts

100  74   —

Front air spring assembly retaining bolt

175  129   —

Front subframe to body front retaining bolt

A   —   —

Front subframe to body rear retaining bolt

115  85   —

Rear air spring assembly retaining bolt

133  98   —

Rear subframe reinforcement plate retaining bolts

48   35   —

Rear subframe to body retaining bolts

125  92   —

Front suspension stabilizer bar link retaining nut

43   32   —

Front suspension stabilizer bar link retaining nut and bolt   70   52   —

Exhaust manifold retaining nut (vehicles with 3.0L engine)  20   15   —

Dipstick tube retaining bolt (vehicles with 3.0L engine)

10   —   89

Wheel and tire retaining nuts

125  92   —

Rear suspension upper arm retaining nut and bolt

98   72   —

A = refer to the procedure for correct torque sequence

—   —   —







www.

Description and operation





Frame Assembly

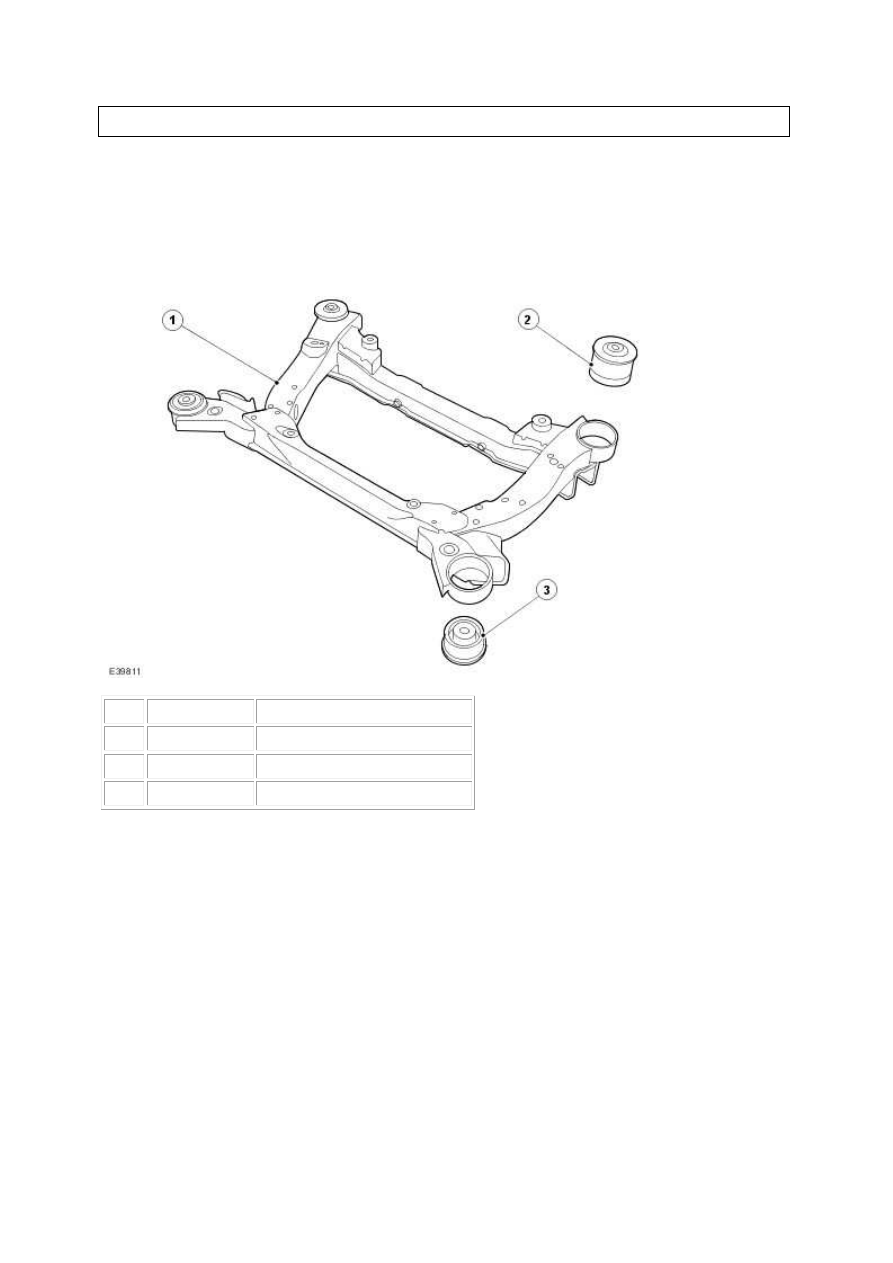

Front Subframe



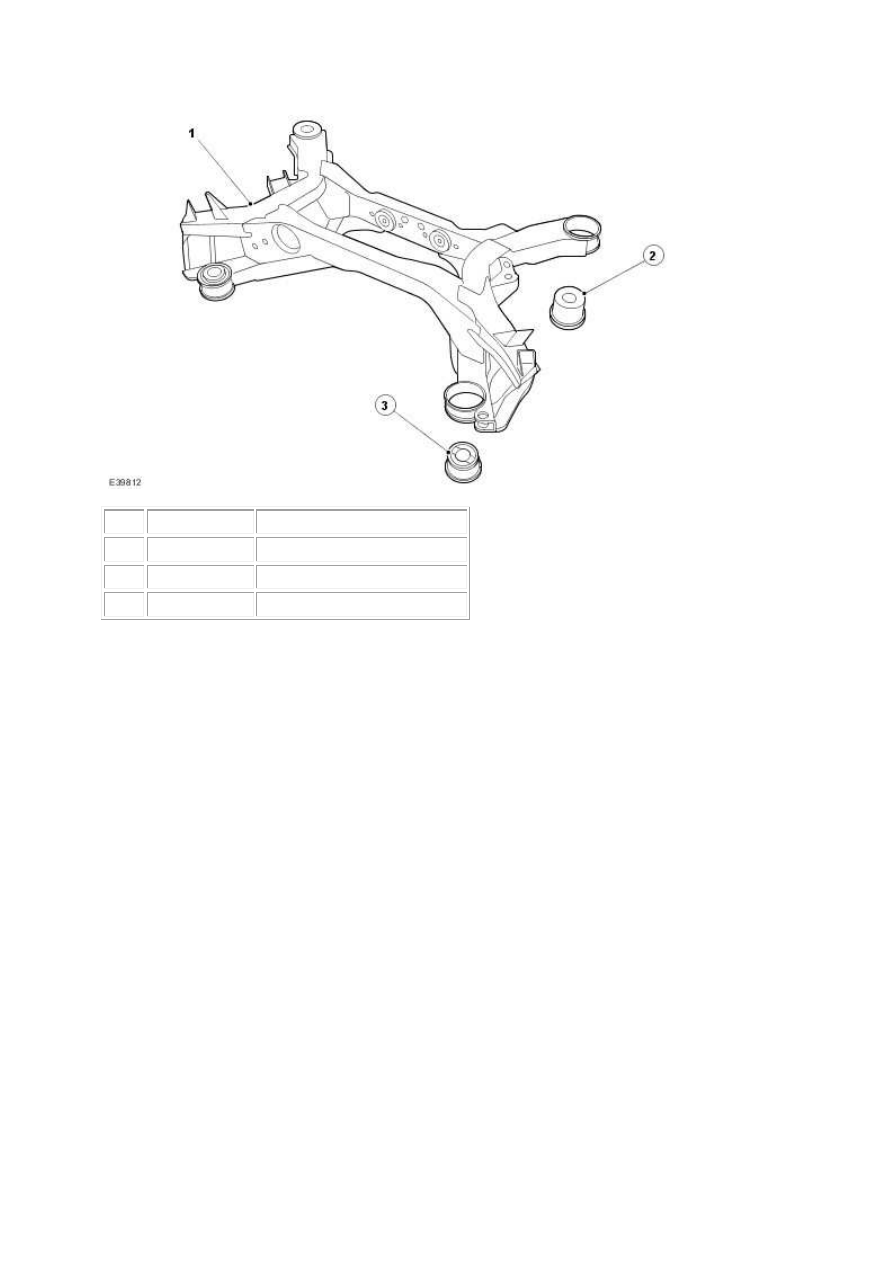

Item  Part Number

Description

1



Front subframe

2



Front subframe rear bushing

3



Front subframe front bushing


The front subframe is bolted to the body and aids in structural support. The subframe provides
the mounting surface for the steering gear, the front suspension lower arms, the stabilizer bar
and the engine mounts.



Item  Part Number

Description

1



Rear subframe

2



Rear subframe rear bushing

3



Rear subframe front bushing


The rear subframe is bolted to the body and aids in structural support. The subframe provides
the mounting surface for the rear suspension components, the exhaust hanger insulators and
the rear drive differential.





Rear Subframe
