Jaguar XJ (X350). Manual - part 1588

Front Passenger Seat Occupant
Classification Sensor (76.73.60)

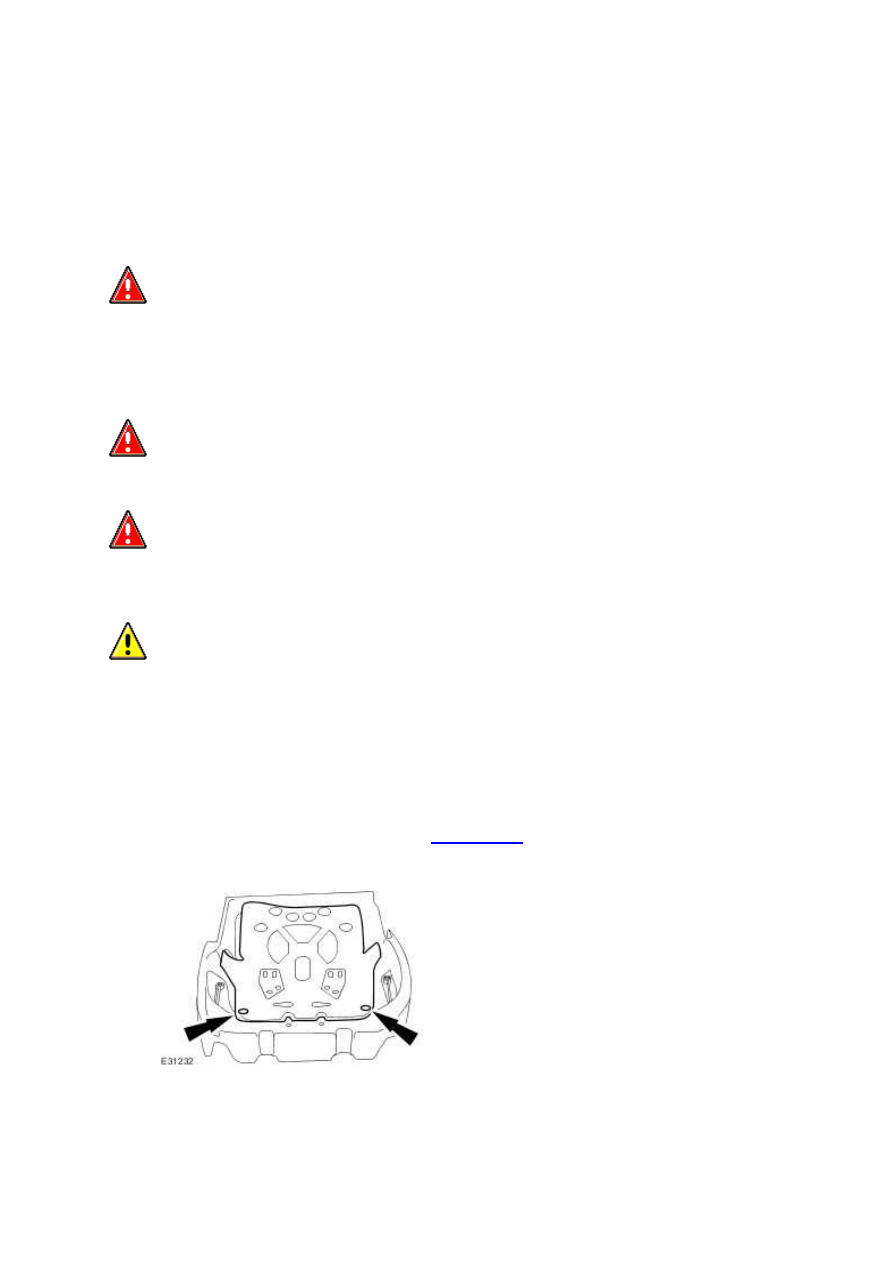

Removal

  WARNING: To avoid accidental deployment and possible personal injury, the

back up power supply must be depleted before repairing or replacing any air bag
supplemental restraint system (SRS) component. To deplete the back up power supply
energy, disconnect the battery ground cable and wait one minute. Failure to follow this
instruction may result in personal injury.


  WARNING: Never probe the electrical connectors of the air bag modules or any

other SRS component. Failure to follow this instruction may result in personal injury.


  WARNING: The front passenger seat occupant classification sensor is available

only as a service kit. No attempt should be made to replace individual components.
Failure to follow this instruction may result in personal injury.


  CAUTION: Electronic components in the seats are sensitive to impact. Handle

seat with care or damage may result.

NOTE:



Repair is made by replacement only. If a part is replaced and the new part does not
correct the condition, install the original part and carry out the diagnostic procedure
again.





1 . Remove the front seat cushion cover. <<501-10>>





2 . Detach the front passenger seat occupant classification sensor bladder.







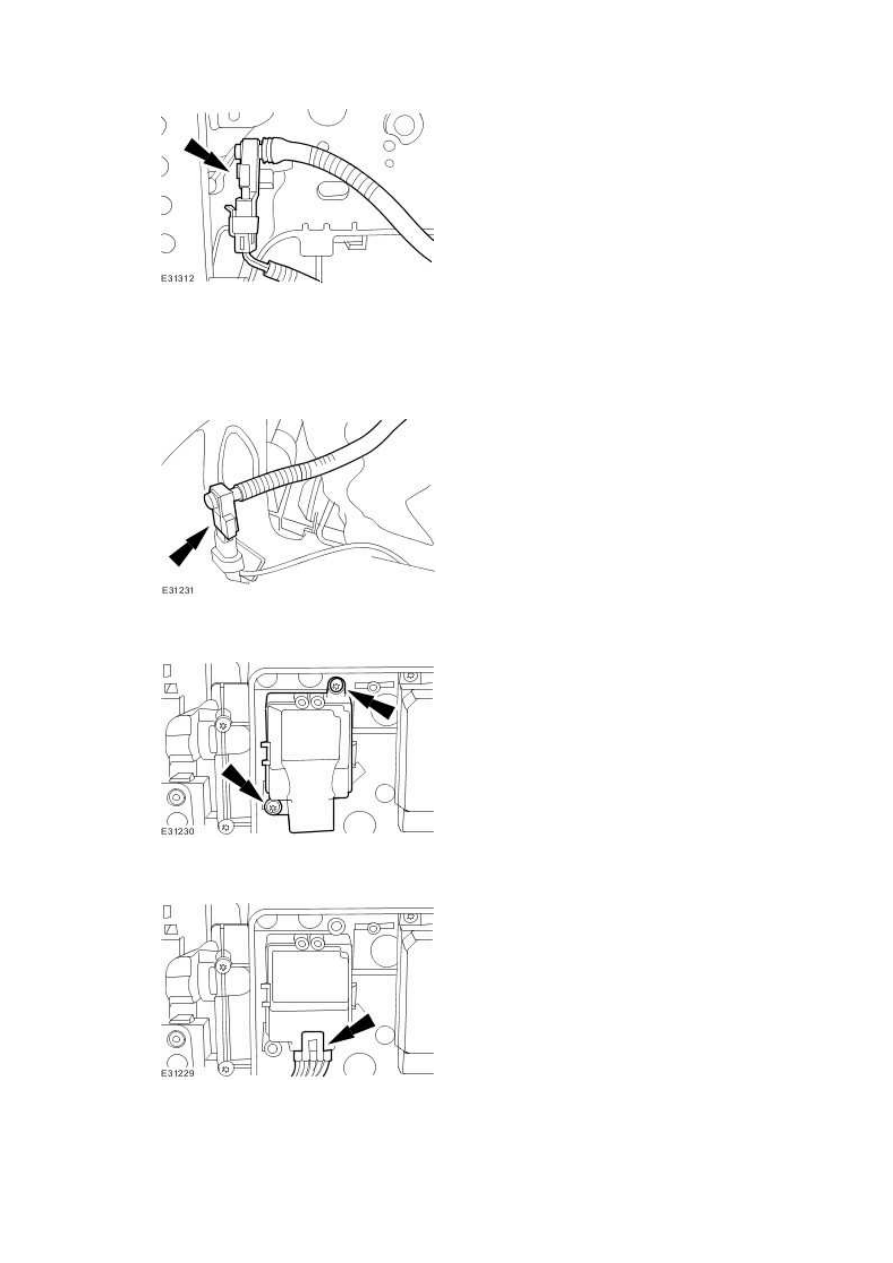

3 . Detach the front passenger seat occupant classification sensor transducer.







4 . NOTE:



Make sure the unused electrical connector is secured to the seat base.


Remove the front passenger seat occupant classification sensor bladder.







5 . Remove the front passenger seat occupant classification sensor module shield.







6 . Remove the front passenger seat occupant classification sensor module.






www.

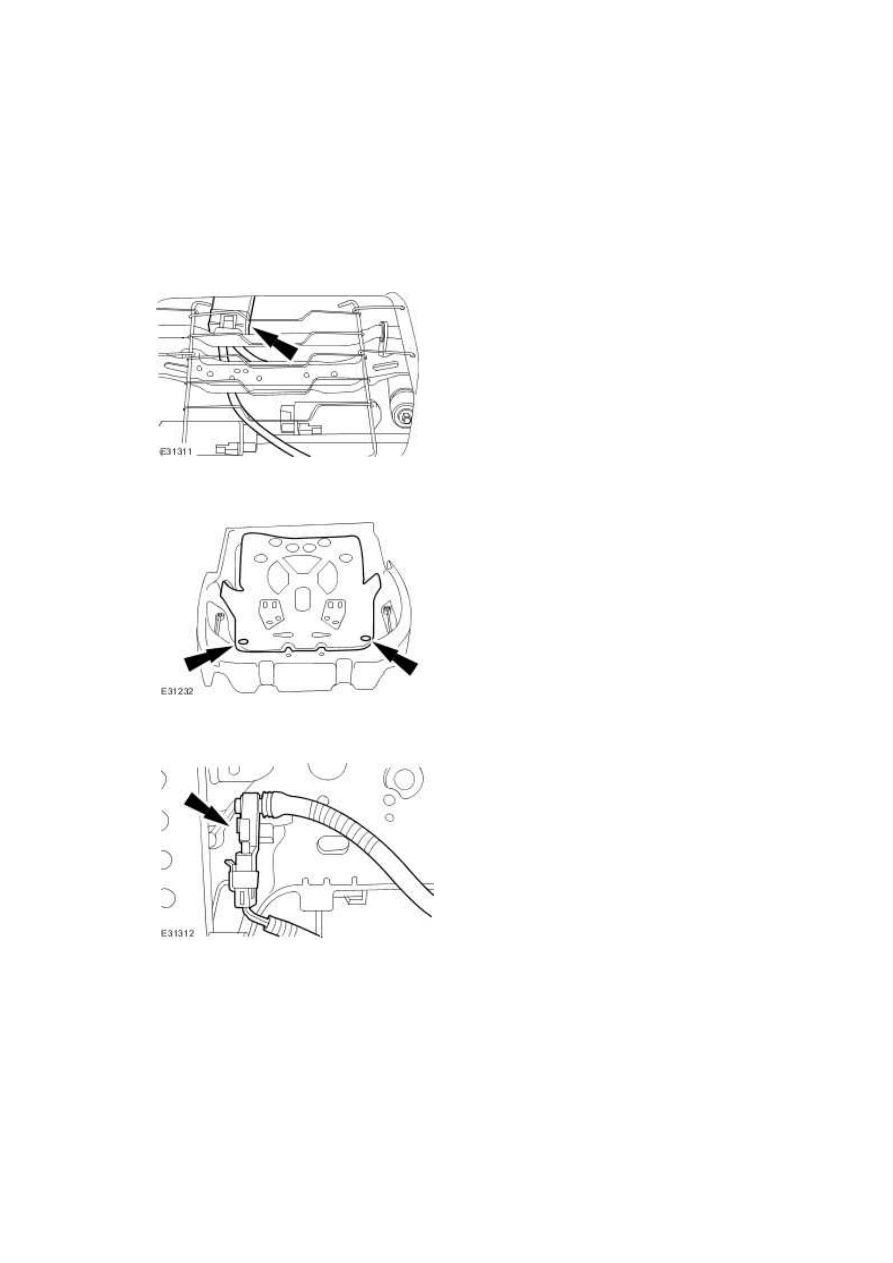

Installation



1
.

NOTE:



The front passenger seat occupant classification sensor module must pass between
the seat base and the first wire of the front seat suspension mat.


Reposition the front passenger seat occupant classification sensor module through the
seat base.







2 . Install the front passenger seat occupant classification sensor bladder.







3 . Attach the front passenger seat occupant classification sensor transducer.







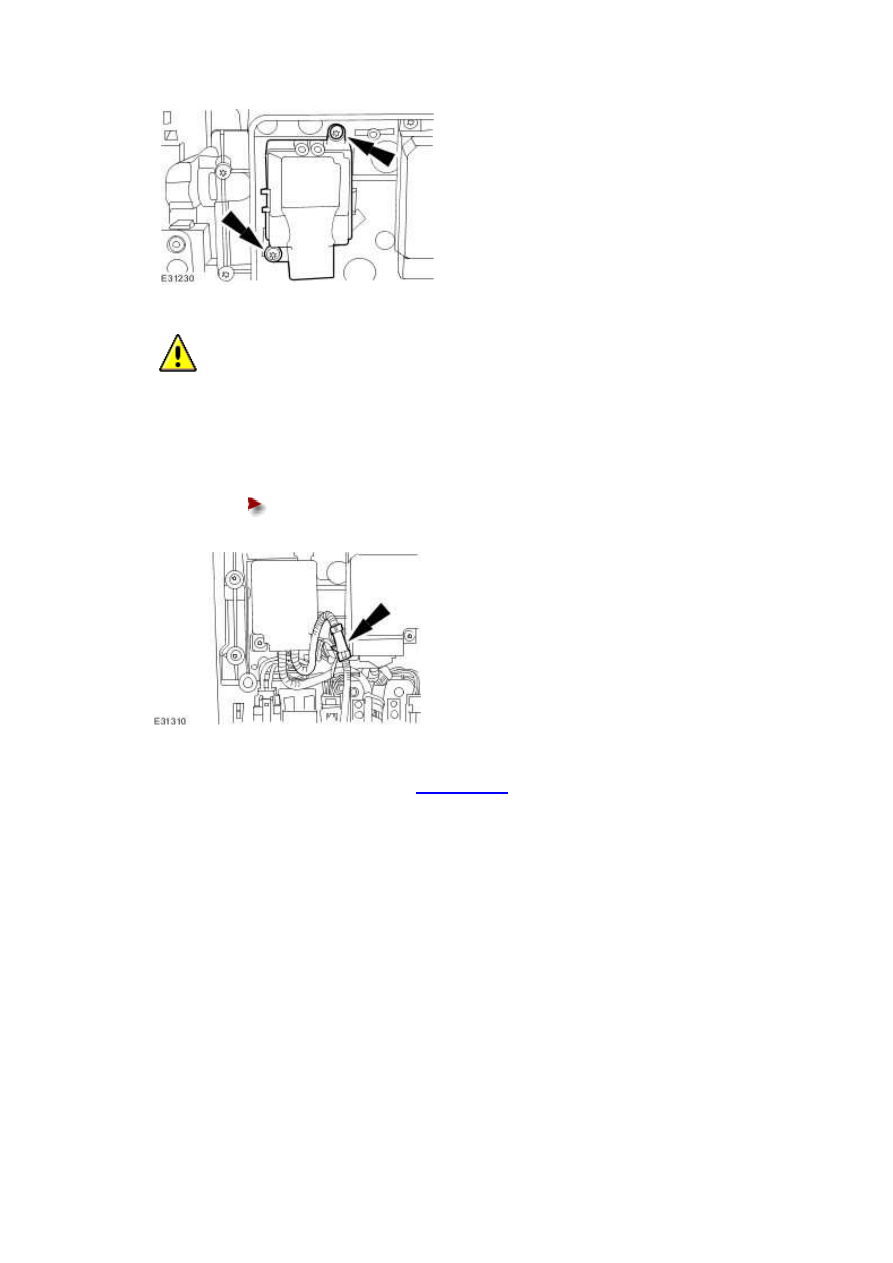

4 . Install the front passenger seat occupant classification sensor module and shield.







5
.

  CAUTION: Make sure the front passenger seat occupant classification

sensor wiring harness is loose enough to allow for the seat height adjustment.
Failure to follow this instruction may result in damage to the component.


Connect the front passenger seat occupant classification sensor module electrical
connector.





Secure the front passenger seat occupant classification sensor wiring
harness to the original seat wiring harness.









6 . Install the front seat cushion cover. <<501-10>>





7
.

Initialize the system. For additional information, refer to the Jaguar approved
diagnostic system.
