C-Pillar Side Impact Sensor (76.73.69)

Removal



1
.

  WARNING: To avoid accidental deployment and possible personal injury,

the backup power supply must be depleted before repairing or replacing any air
bag supplementary restraints system (SRS) components. To deplete the backup
power supply energy, disconnect the battery ground cable and wait for one
minute. Failure to follow this instruction may result in personal injury.



  WARNING: Never probe the electrical connectors of the air bag modules

or any other SRS component. Failure to follow this instruction may result in
personal injury.


Disconnect the battery ground cable. <<414-01>>





2 . Remove the C-pillar lower trim. <<501-05>>





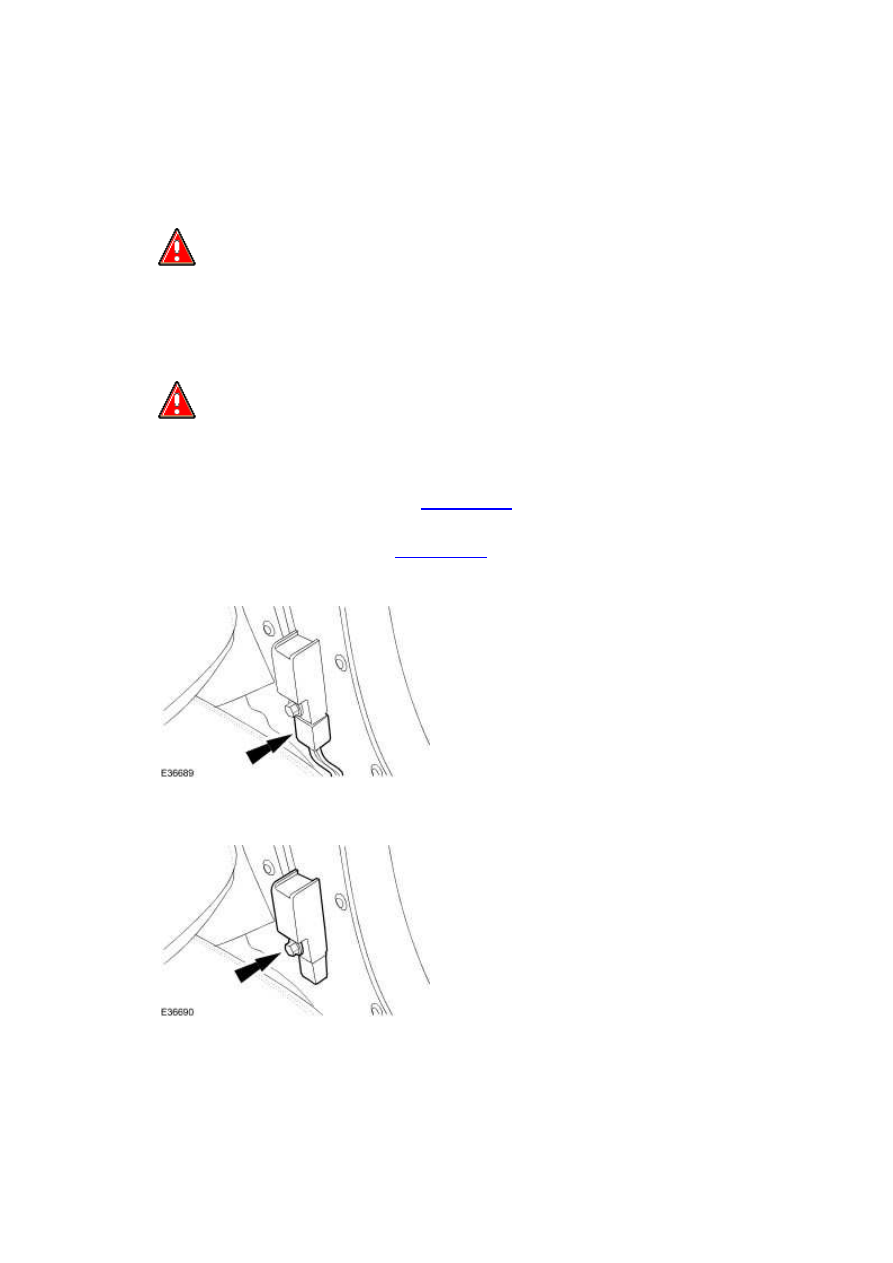

3 . Disconnect the electrical connector.







4 . Remove the C-pillar side impact sensor.








1
.

  WARNING: To avoid accidental deployment and possible personal injury,

the backup power supply must be depleted before repairing or replacing any air
bag SRS components. To deplete the backup power supply energy, disconnect the
battery ground cable and wait for one minute. Failure to follow this instruction
may result in personal injury.



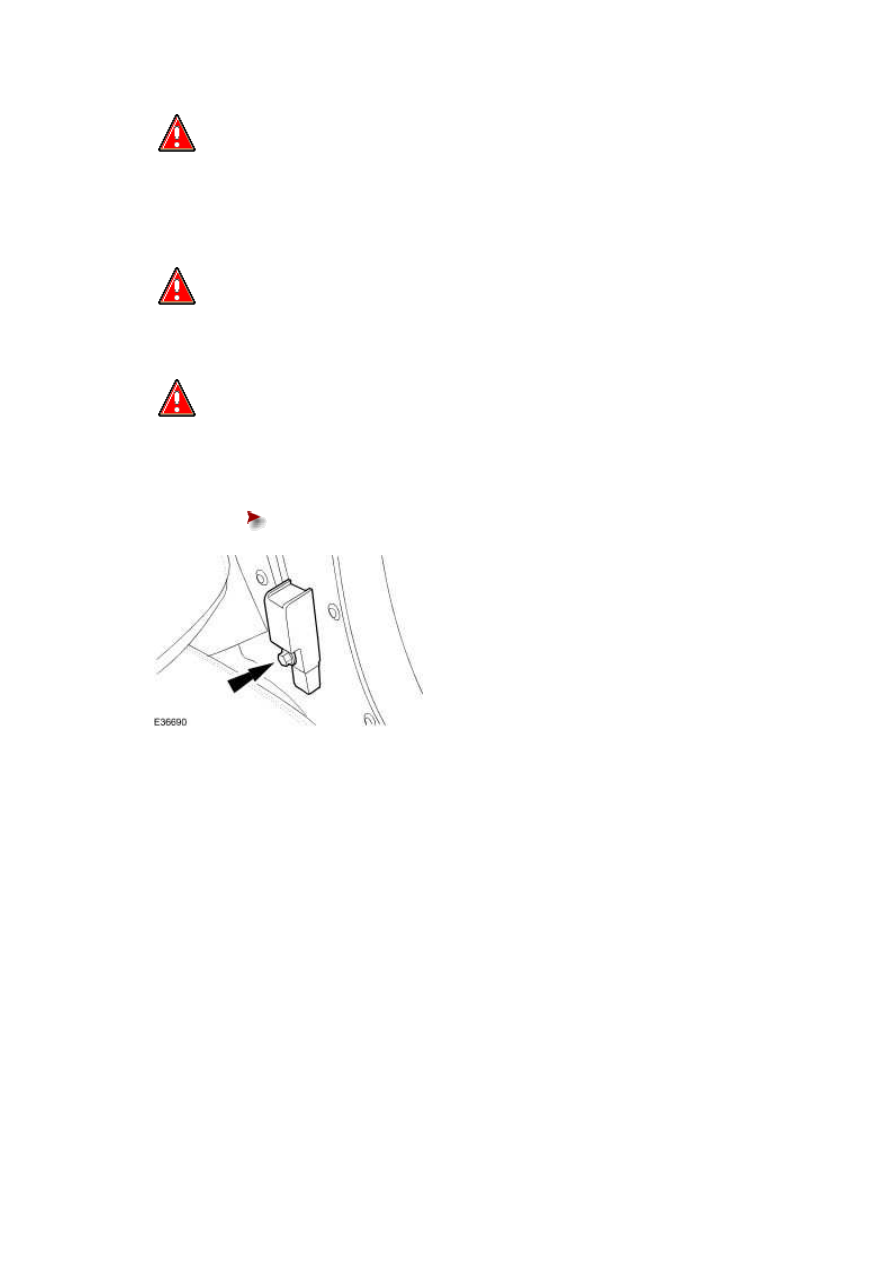

  WARNING: Make sure the side impact sensor locating tangs are correctly

located into the C-pillar. Failure to follow this instruction may result in personal
injury.



  WARNING: Never probe the electrical connectors of the air bag modules

or any other SRS component. Failure to follow this instruction may result in
personal injury.


To install, reverse the removal procedure.





Tighten to 12 Nm.











Installation

www.

Crash Sensor (76.73.55)

Removal



1
.

  WARNING: To avoid accidental deployment and possible personal injury,

the backup power supply must be depleted before repairing or replacing any air
bag supplementary restraints system (SRS) components. To deplete the backup
power supply energy, disconnect the battery ground cable and wait for one
minute. Failure to follow this instruction may result in personal injury.



  WARNING: Never probe the electrical connectors of the air bag modules

or any other SRS component. Failure to follow this instruction may result in
personal injury.


Disconnect the battery ground cable. <<414-01>>





2 . Remove the radiator opening panel. <<501-02>>





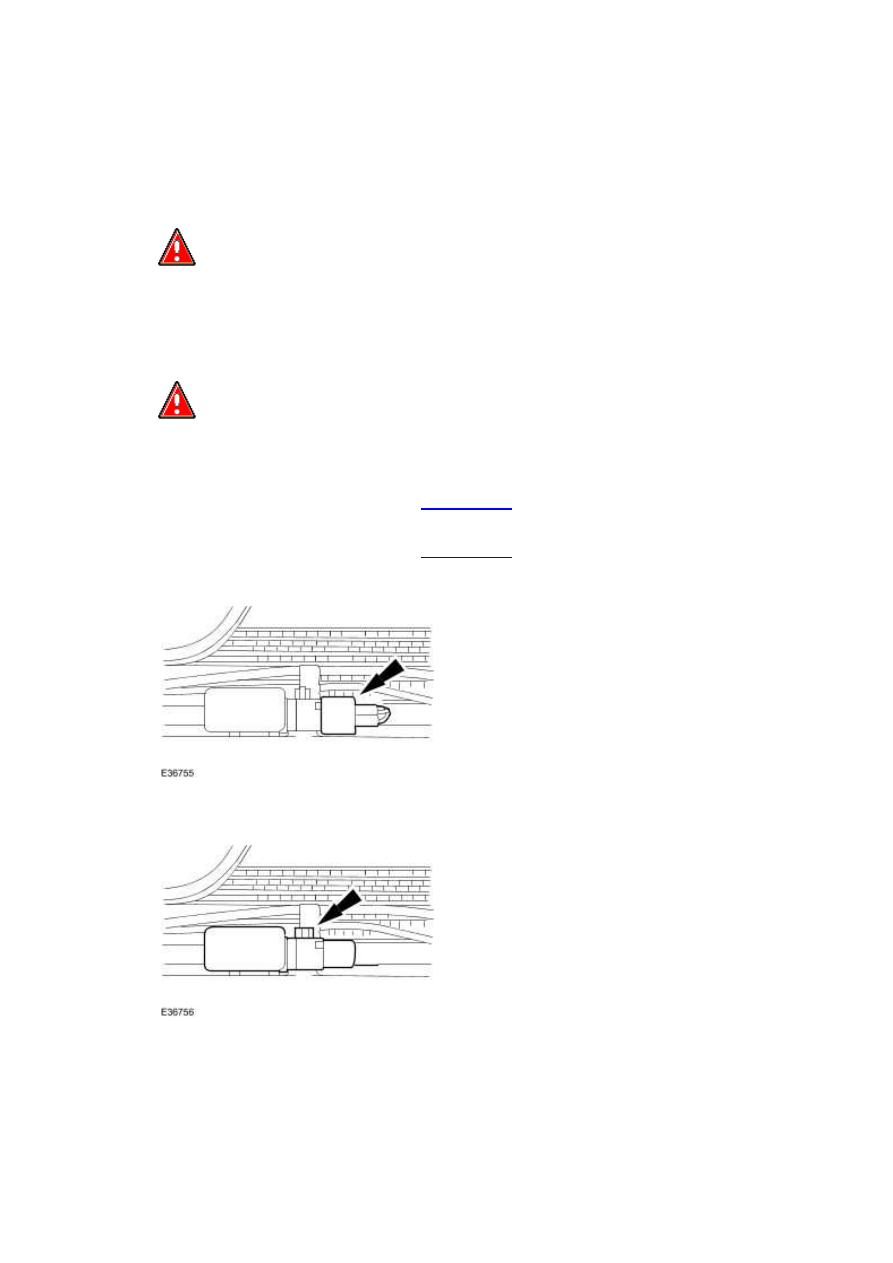

3 . Disconnect the crash sensor electrical connector.







4 . Remove the crash sensor.








1
.

  WARNING: To avoid accidental deployment and possible personal injury,

the backup power supply must be depleted before repairing or replacing any air
bag SRS components. To deplete the backup power supply energy, disconnect the
battery ground cable and wait for one minute. Failure to follow this instruction
may result in personal injury.



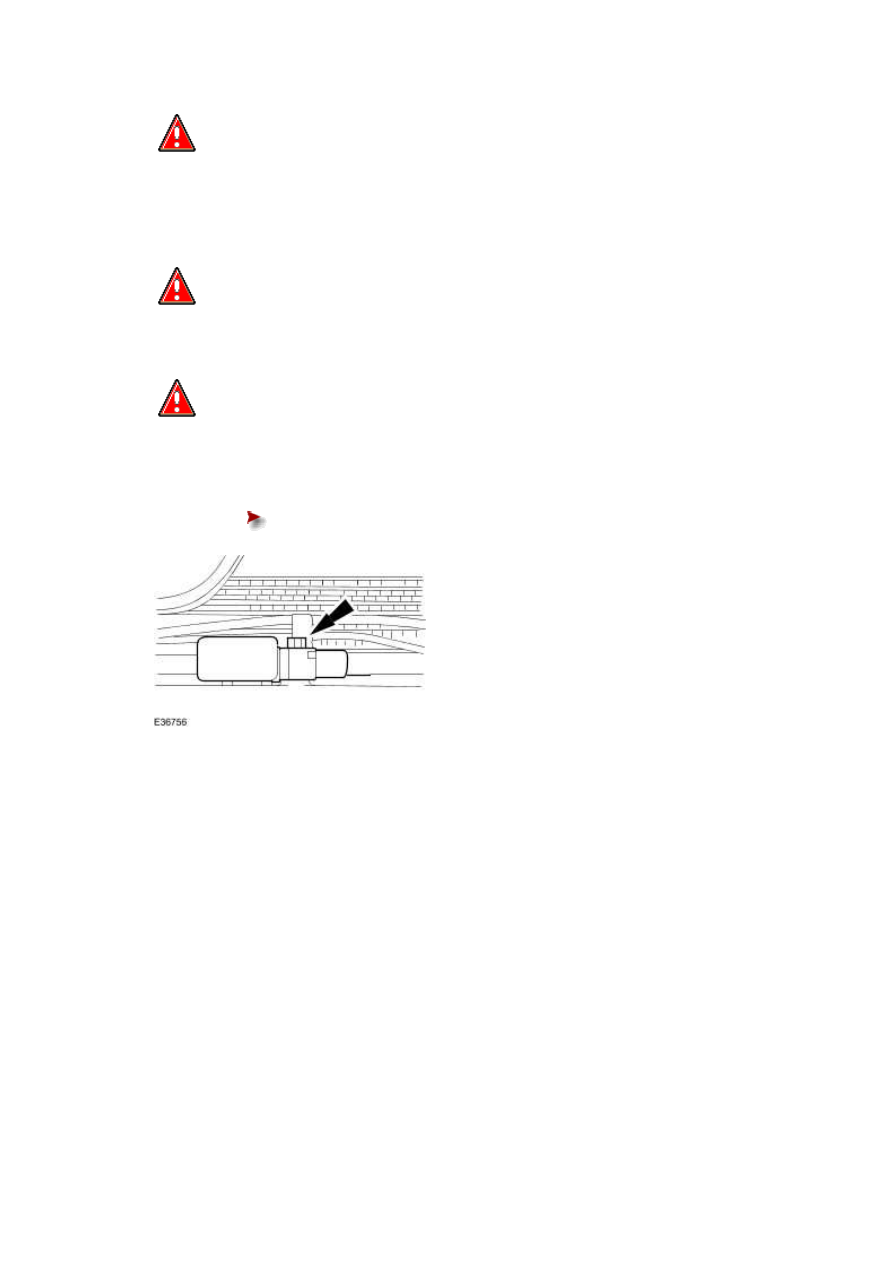

  WARNING: Make sure the crash sensor locating tangs are correctly

located into the mounting bracket. Failure to follow this instruction may result in
personal injury.



  WARNING: Never probe the electrical connectors of the air bag modules

or any other SRS component. Failure to follow this instruction may result in
personal injury.


To install, reverse the removal procedure.





Tighten to 12 Nm.
