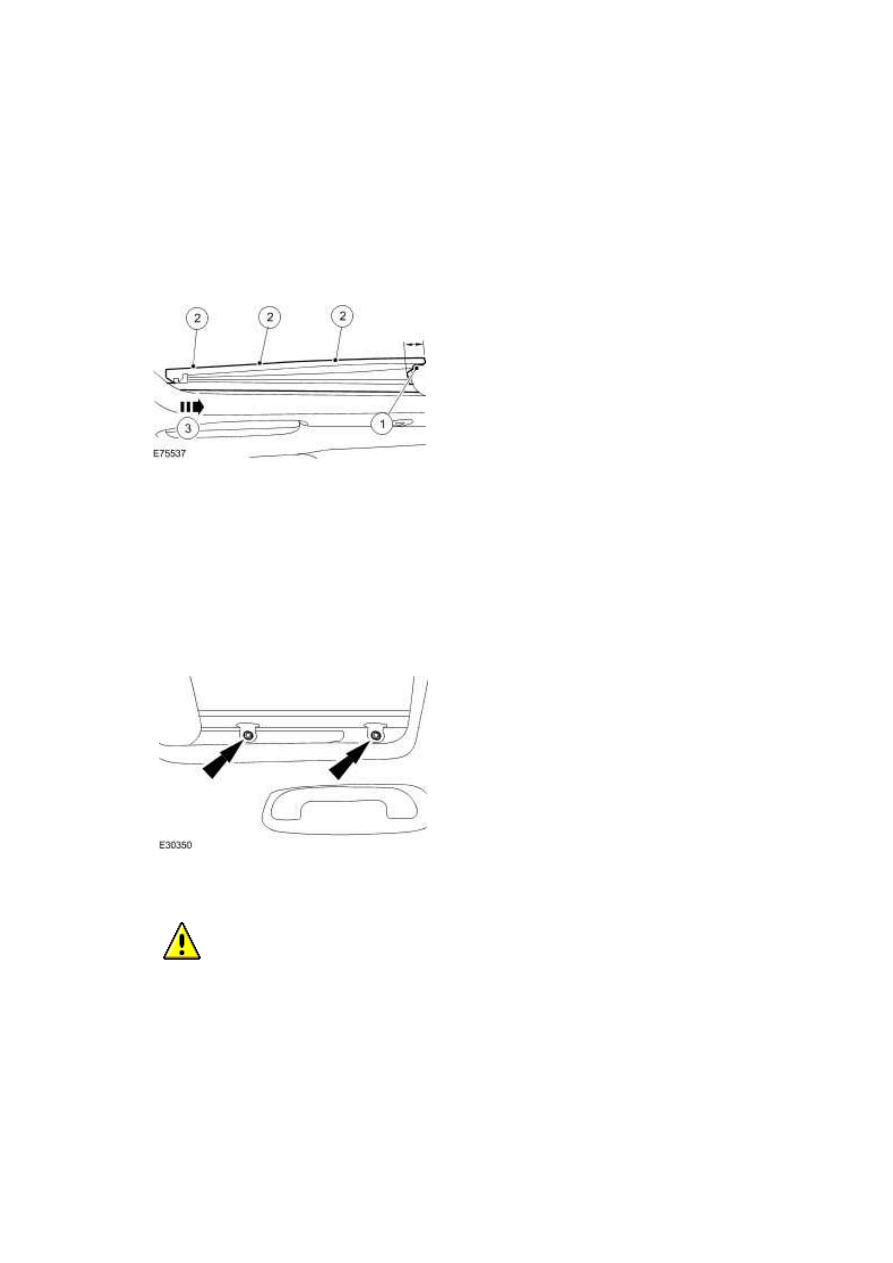

Detach the air deflector.



1) Detach the rear of the air deflector.





2) Detach the air deflector upper retainer.





3) Swing the front of the air deflector inwards towards the rear of the vehicle.









All vehicles



3 . NOTE:





Left-hand shown, right-hand similar.



Remove the roof opening panel glass retaining screws.







4

.



  CAUTION: Do not operate the roof opening panel when the roof opening glass is

removed.

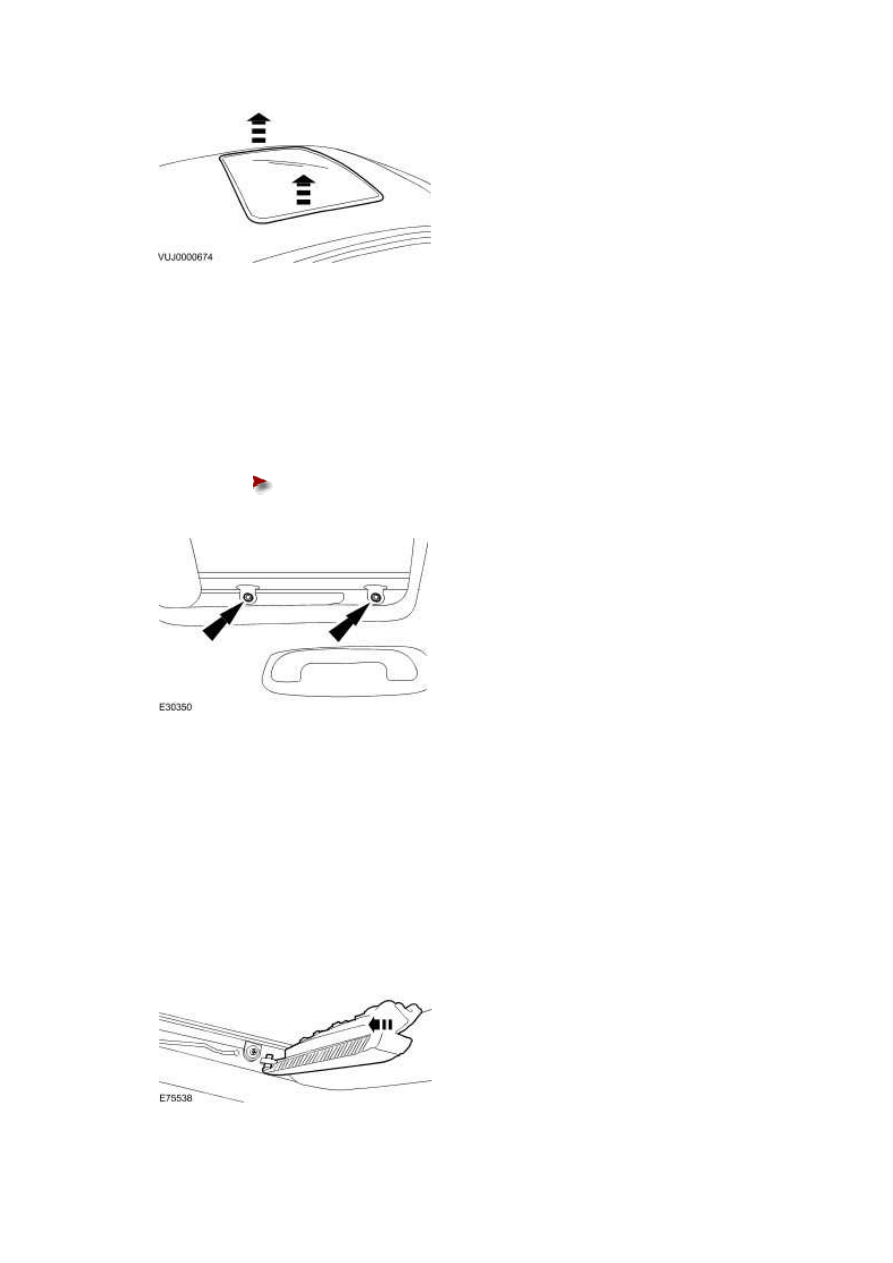

Remove the roof opening panel glass.







Installation

All vehicles



1 . To install, reverse the removal procedure.





Tighten to 4 Nm.









Long wheelbase



2 . NOTE:





Right-hand shown, left-hand similar.



Reposition the air deflector to the roof opening panel runner.





www.



3 . NOTE:





Right-hand shown, left-hand similar.

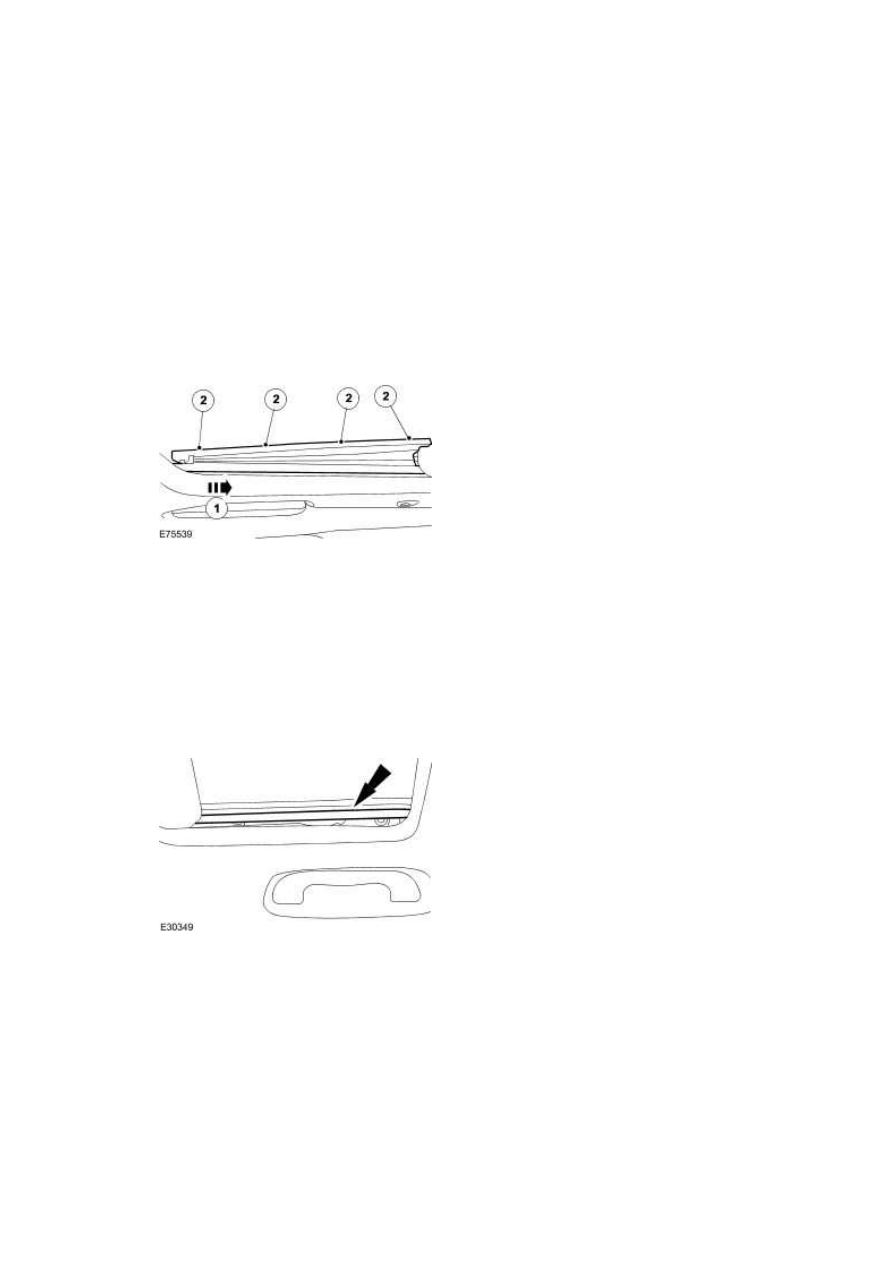

Install the air deflector.



1) Make sure the air deflector is fully seated to the rear retaining clip.





2) Attach the air deflector upper retainer.









Short wheelbase



4 . NOTE:





Left-hand shown, right-hand similar.



Install the sight shields.





All vehicles



5 . Align the roof opening panel glass.

For additional information, refer to Roof Opening Panel Glass (76.82.05)







Roof Opening Panel Motor (86.76.01)

Removal



1 . NOTE:



Make sure the roof opening panel is in the closed position.

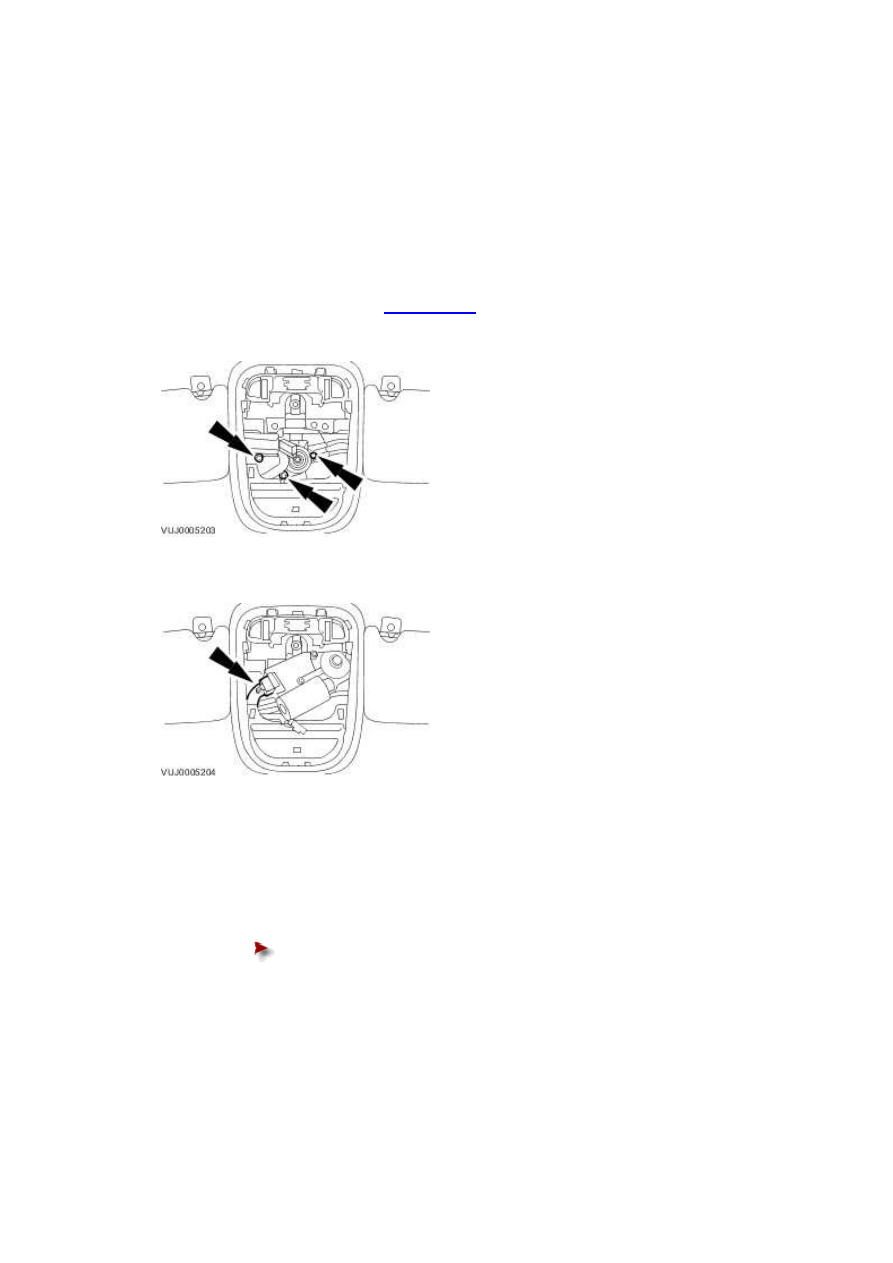

Remove the overhead console. <<501-12>>





2 . Detach the roof open panel motor.







3 . Remove the roof opening panel motor.






Installation



1 . To install, reverse the removal procedure.





Tighten to 3 Nm.
