Jaguar XJ (X350). Manual - part 1544







19 . Install the overhead console.

For additional information, refer to Overhead Console (76.13.69)





20 . Install the auto dimming interior mirror.

For additional information, refer to Auto-Dimming Interior Mirror (76.10.56)





21 . NOTE:





Left-hand shown, right-hand similar.



Install the sun visor retaining clip.







22 . Install both sun visors.

For additional information, refer to Sun Visor (76.10.48)





23 . Install both C-pillar upper trims panels.

For additional information, refer to C-Pillar Upper Trim Panel





24 . Install both B-pillar trim panels.

For additional information, refer to B-Pillar Upper Trim Panel (76.13.28)





25 . Install both A-pillar trim panels.

For additional information, refer to A-Pillar Trim Panel (76.13.31)







www.

Roof Opening Panel Front Drain Hose
(76.82.21)

Removal



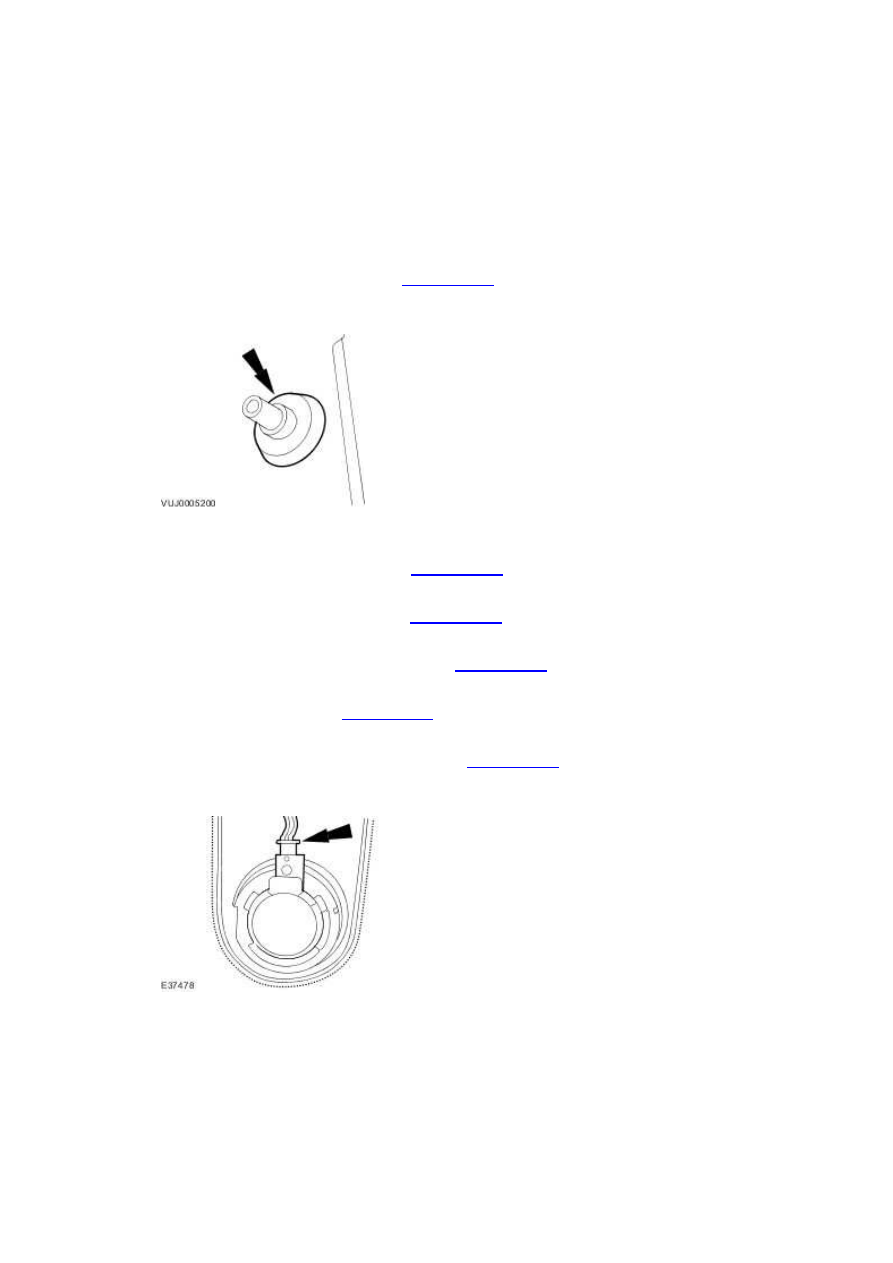

1 . Remove the fender splash shield. <<501-02>>





2 . Remove the roof opening panel front drain hose lower grommet.







3 . Remove both A-pillar trim panels. <<501-05>>





4 . Remove both B-pillar trim panels. <<501-05>>





5 . Remove both C-pillar upper trim panels. <<501-05>>





6 . Remove both sun visors. <<501-05>>





7 . Remove the auto dimming interior mirror. <<501-09>>

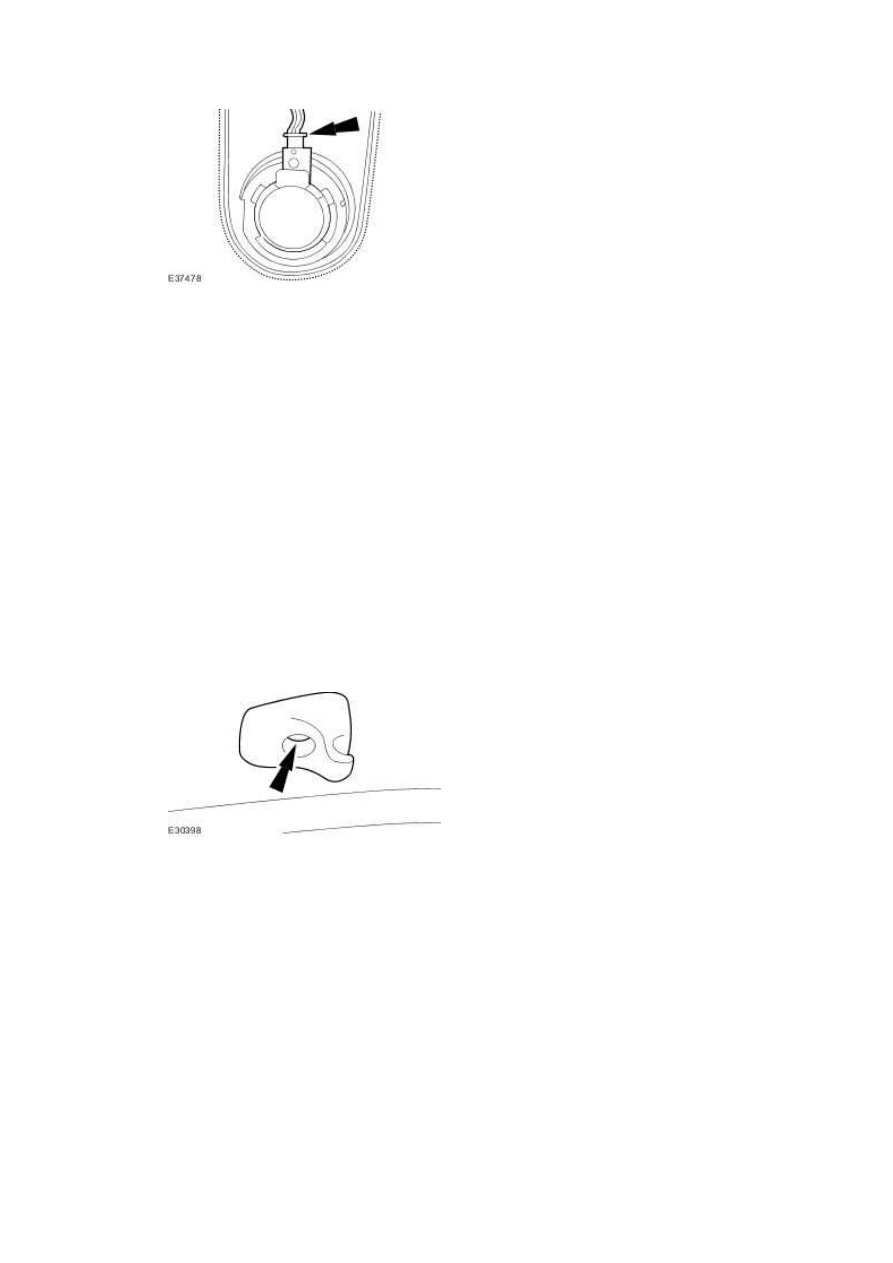

8 . Disconnect the rain sensor electrical connector.







9 . NOTE:



Left-hand shown, right-hand similar.

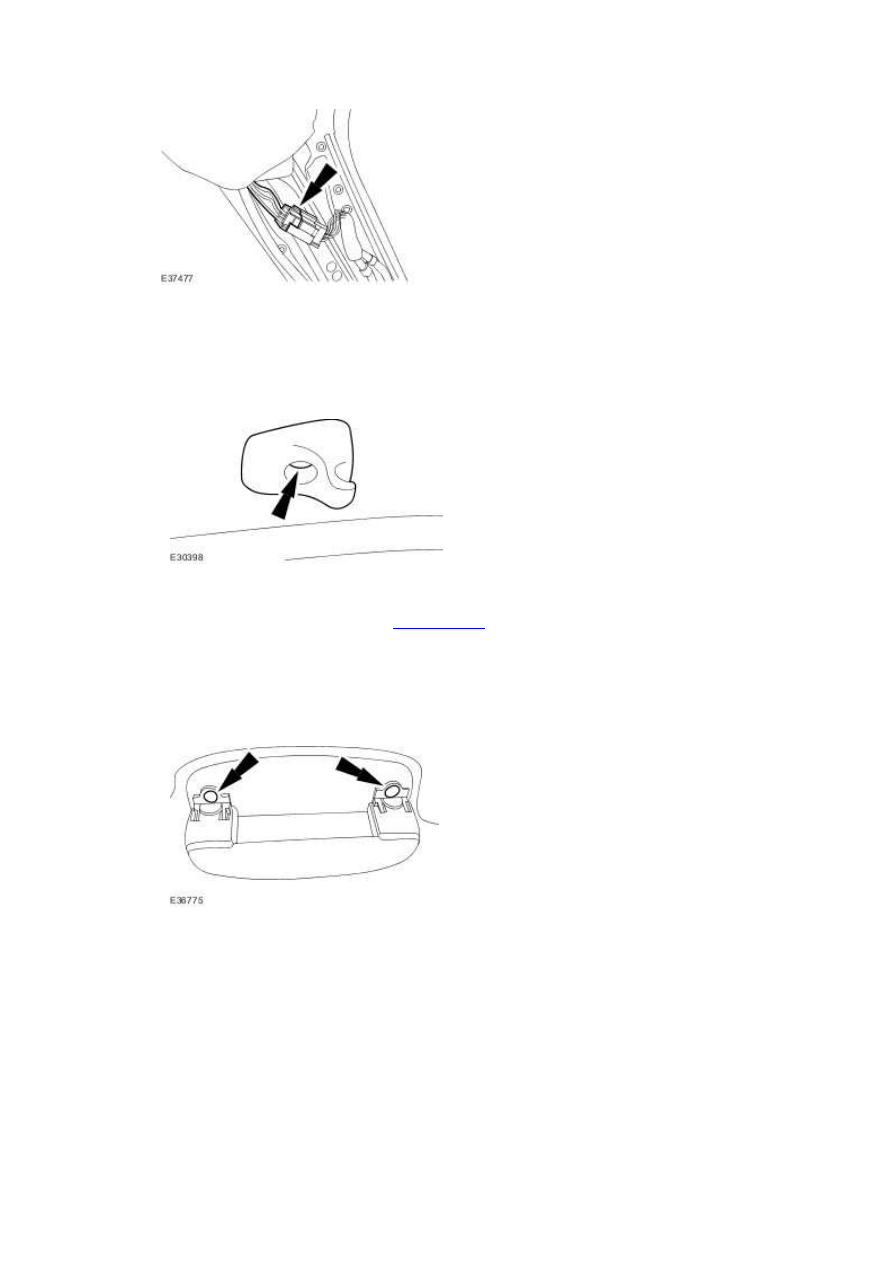

Disconnect the headlining wiring harness front electrical connector.







10 . NOTE:



Left-hand shown, right-hand similar.


Remove the sun visor retaining clip.







11 . Remove the overhead console. <<501-12>>





12 . NOTE:



Left-hand shown, right-hand similar.


Detach the front passenger assist handle retaining screw covers.







13 . NOTE:



Left-hand shown, right-hand similar.


Remove the front passenger assist handle.
