Jaguar XJ (X350). Manual - part 1542

Long wheelbase

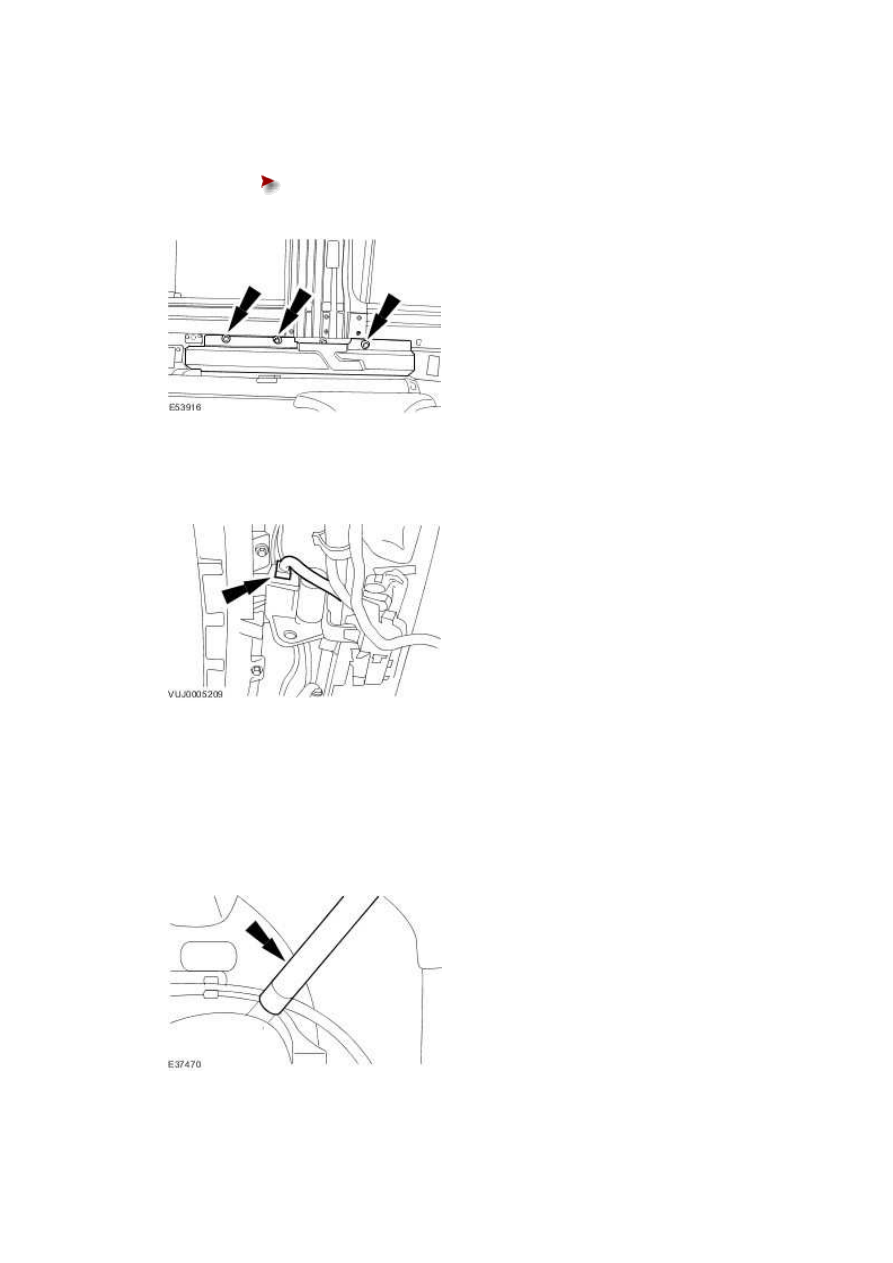

17 . Remove the strengthening bar.





Remove the securing bolts.









All vehicles



18 . Disconnect the electrical connector







19 . NOTE:





Right-hand shown, left-hand similar.

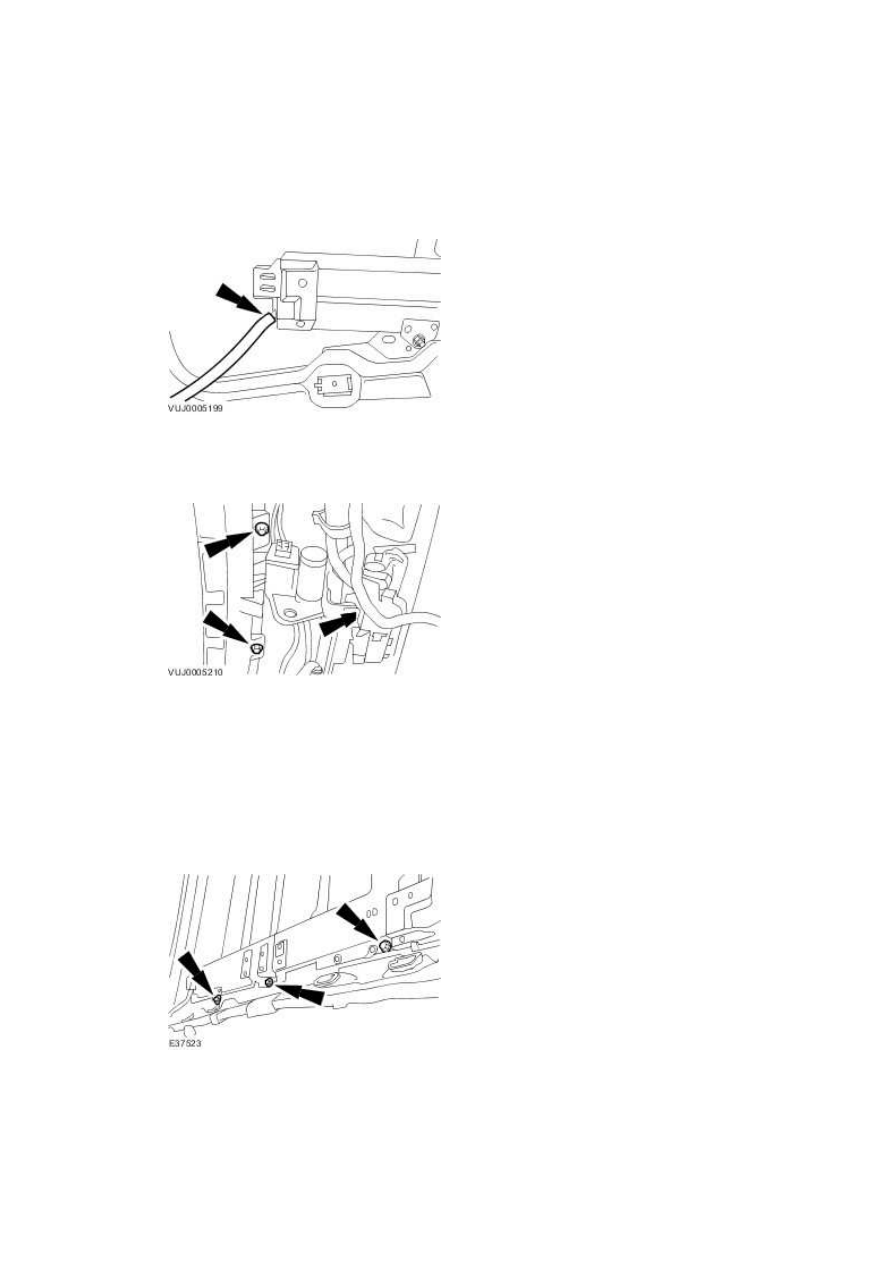

Detach the front drain hose.







20 . NOTE:





Left-hand shown, right-hand similar.



Detach the rear drain hose.







21 . Remove the roof opening panel frame front retaining bolts.







22 . NOTE:





Left-hand shown, right-hand similar.



Remove the roof opening panel frame retaining bolts.





www.

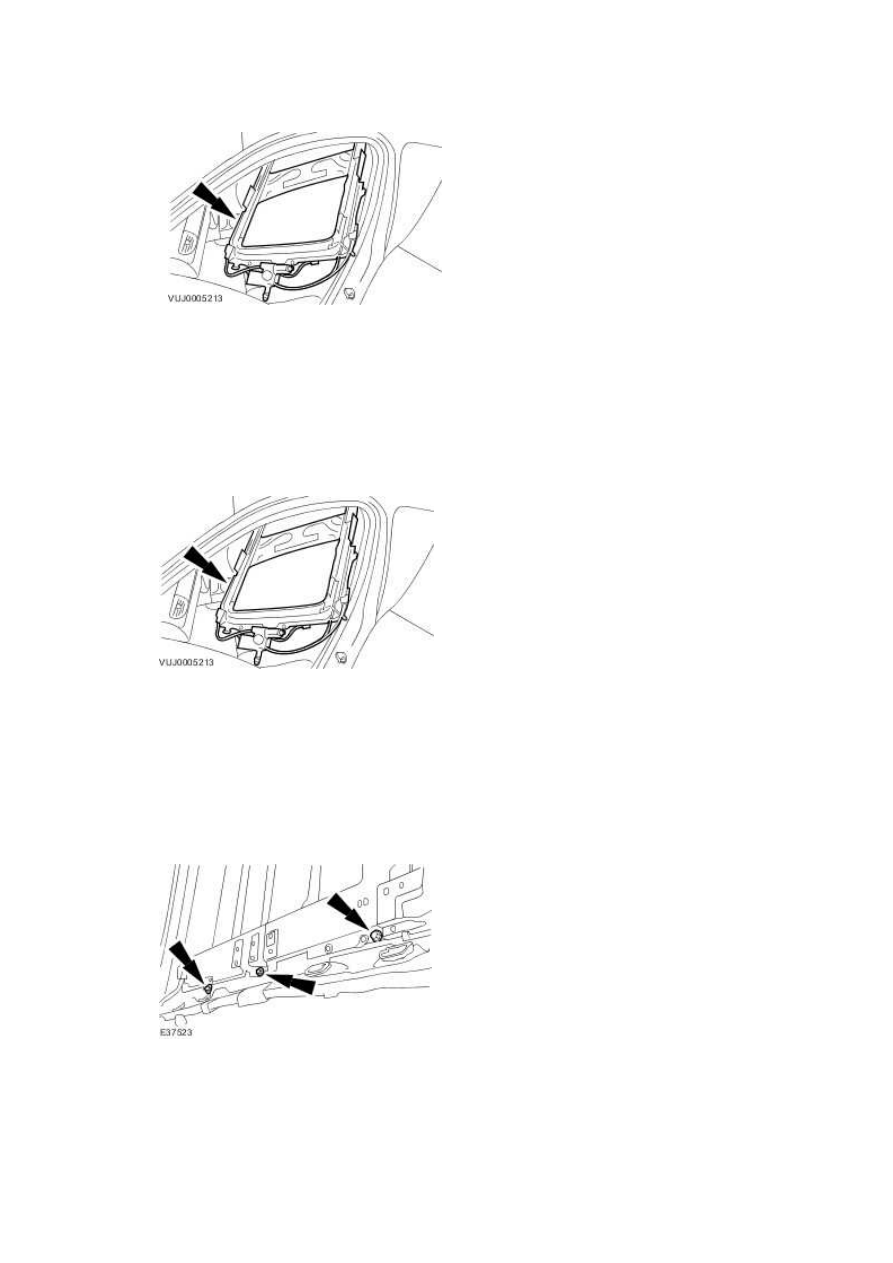

23 . Remove the roof opening panel frame.







Installation

All vehicles



1 . Install the roof opening panel frame.







2 . NOTE:





Left-hand shown, right-hand similar.

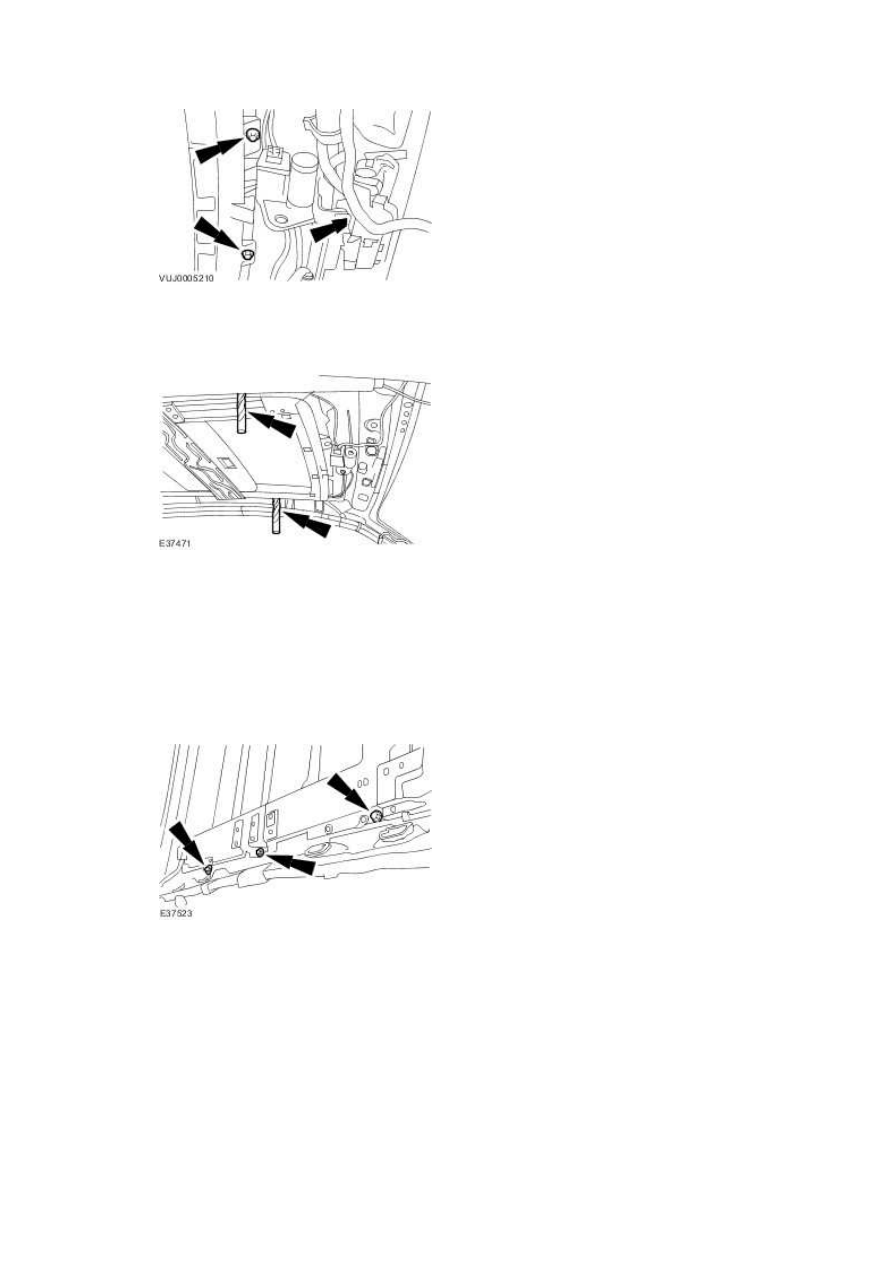

Loosely install the roof opening panel frame bolts.







3 . Loosely install the roof opening panel front frame bolts.







4 . Align the roof opening panel frame using a 12 mm drill bit.







5 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 9 Nm.







6 . NOTE:





Left-hand shown, right-hand similar.



Install the rear drain hose.
