REPAIR as necessary. TEST the system for normal operation.

PINPOINT TEST  G189148p3 : THE
ROOF OPENING PANEL IS NOISY
DURING OPERATION

G189148t6 : CHECK THE OPERATION OF THE ROOF
OPENING PANEL GLASS

1. Cycle the roof opening glass from the fully open to the fully closed position.

•



Is the roof opening panel glass loose?

-> Yes
ADJUST the roof opening glass.
TEST the system for normal operation.

-> No
GO to Pinpoint Test  G189148t7.


G189148t7 : CHECK FOR OBSTRUCTIONS

1. Check the roof opening panel frame for foreign material, damage or looseness.

•



Is the roof opening panel obstructed or damaged?

-> Yes
REMOVE the obstruction. If necessary, INSTALL a new roof opening panel track and rail
assembly.
TEST the system for normal operation.

-> No
GO to Pinpoint Test  G189148t8.


G189148t8 : CHECK THE ROOF OPENING PANEL
MOTOR

1. Cycle the roof opening panel glass from the fully open to the fully closed position.

•



Does the roof opening panel motor make excessive noise?

-> Yes
CHECK the roof opening panel motor for correct mounting. If necessary, INSTALL a new
roof opening panel motor.
TEST the system for normal operation.

-> No

ADJUST the roof opening panel glass as necessary. TEST the system for normal operation.

PINPOINT TEST  G189148p4 : THE
ROOF OPENING PANEL DOES NOT
STOP FLUSH FROM ANY POSITION

G189148t9 : CHECK THE ROOF OPENING PANEL
ALIGNMENT

1. Check the roof opening panel alignment.


•



Is the roof opening glass adjusted correctly?

-> Yes
GO to Pinpoint Test  G189148t10.


-> No
ADJUST the roof opening glass as necessary. TEST the system for normal operation.

G189148t10 : CHECK THE ROOF OPENING PANEL
WEATHERSTRIP

1. Inspect the roof opening panel weatherstrip for looseness, damage and correct installation.

•



Is the roof opening panel weatherstrip OK and installed correctly?

-> Yes
GO to Pinpoint Test  G189148t11.


-> No
REPAIR or INSTALL a new roof opening panel weatherstrip as necessary.
TEST the system for normal operation.

www.

G189148t11 : CHECK FOR OBSTRUCTION IN THE
ROOF OPENING PANEL

1. Inspect the roof opening panel assembly for obstructions in the frame.

•



Are any obstructions found?

-> Yes
REMOVE the obstruction. If necessary, INSTALL a new roof opening panel frame.
TEST the system for normal operation.

-> No
INSTALL a new roof opening panel control module.
TEST the system for normal operation.





Removal and installation





Air Deflector (76.82.07)

Removal



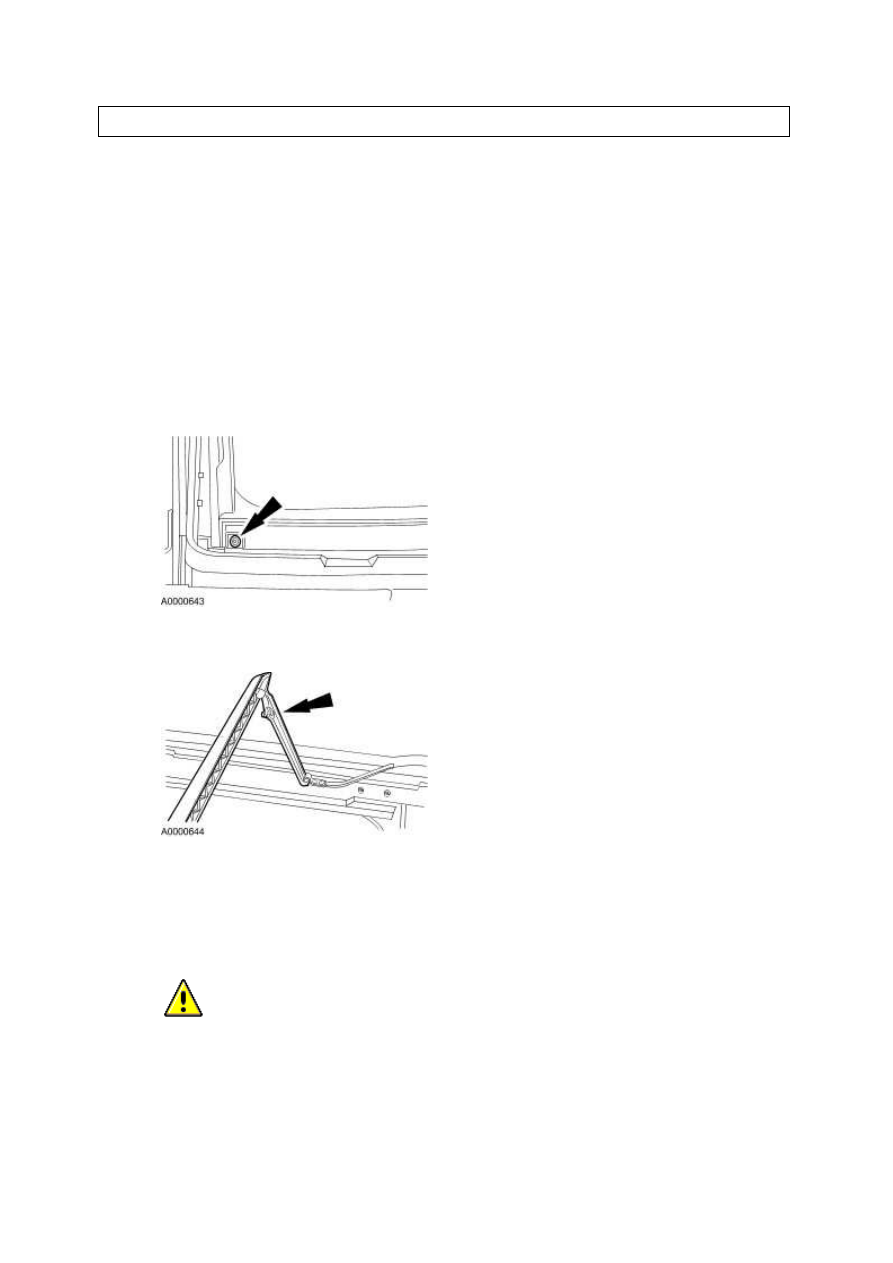

1 . Reposition the roof opening glass fully rearward.





2 . NOTE:



Right-hand shown, left-hand similar.


Remove the air deflector retaining screws.







3 . Remove the air deflector.






Installation



1
.

  CAUTION: Do not over tighten the air deflector retaining screws when

installing.


To install, reverse the removal procedure.
