Jaguar XJ (X350). Manual - part 1526

Rear Door Lock Actuator (76.37.09)

Removal

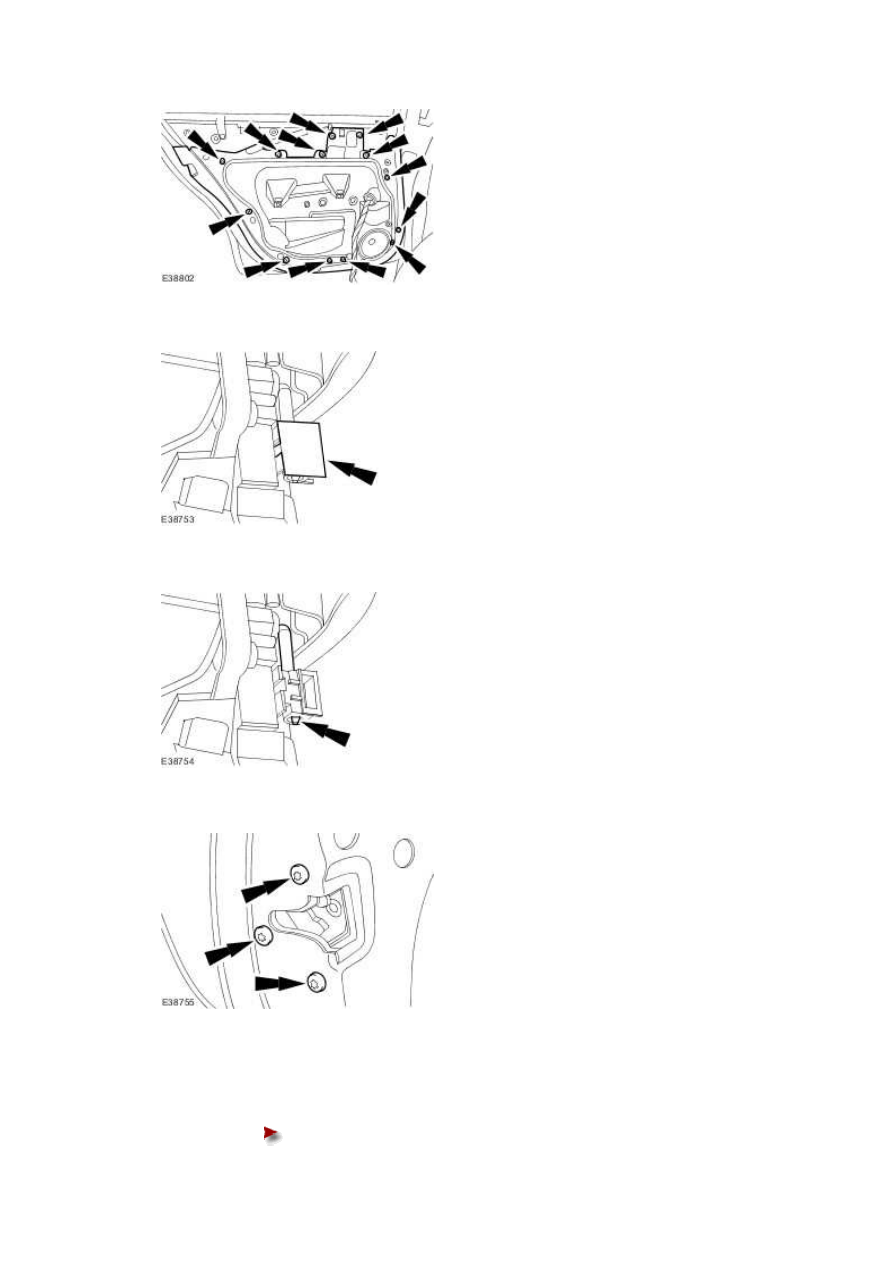

1 . Remove the rear door trim panel. <<501-05>>

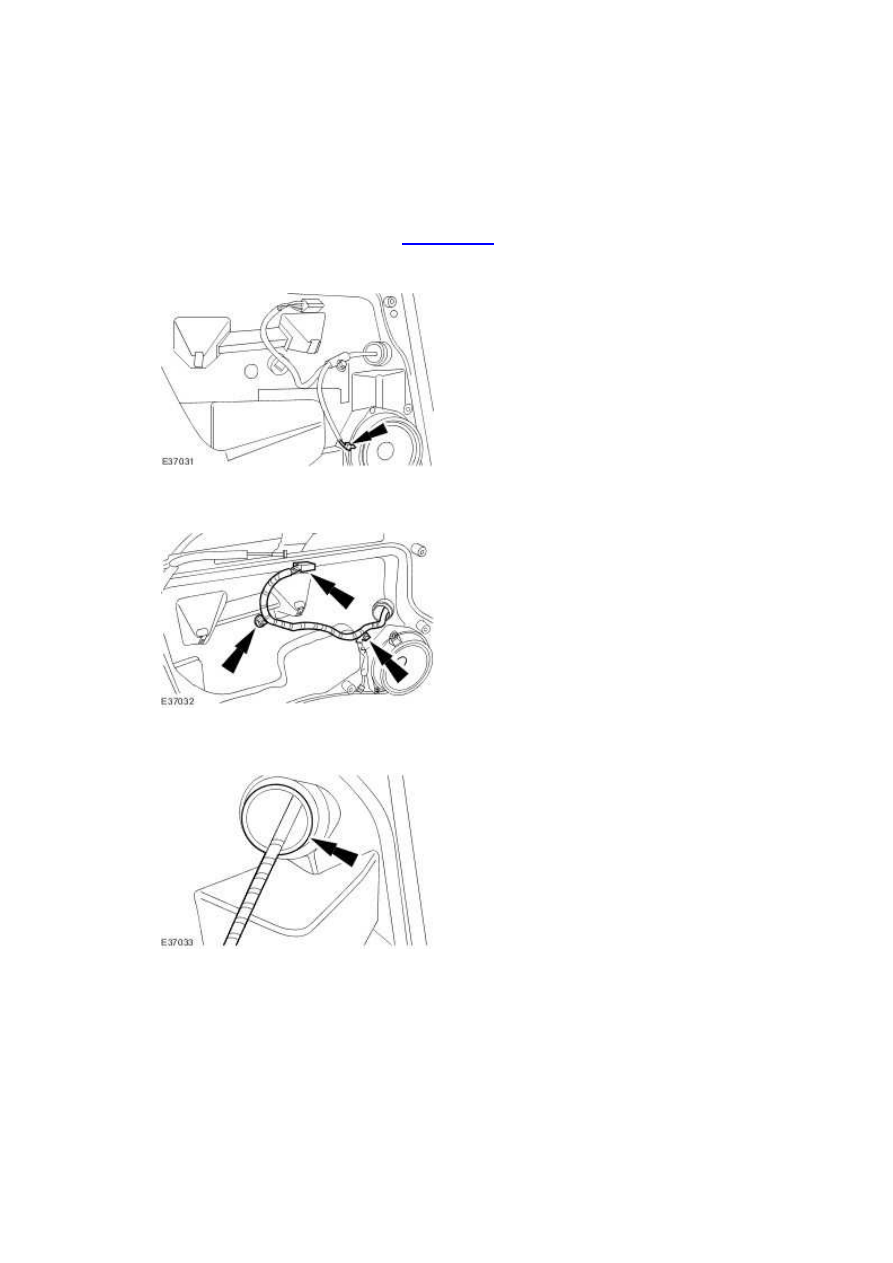

2 . Disconnect the door speaker electrical connector.







3 . Detach the door wiring harness.







4 . Detach the door wiring harness grommet.







5 . Remove the door inner weathershield.







6 . Remove the exterior door handle connecting rod retaining clip.

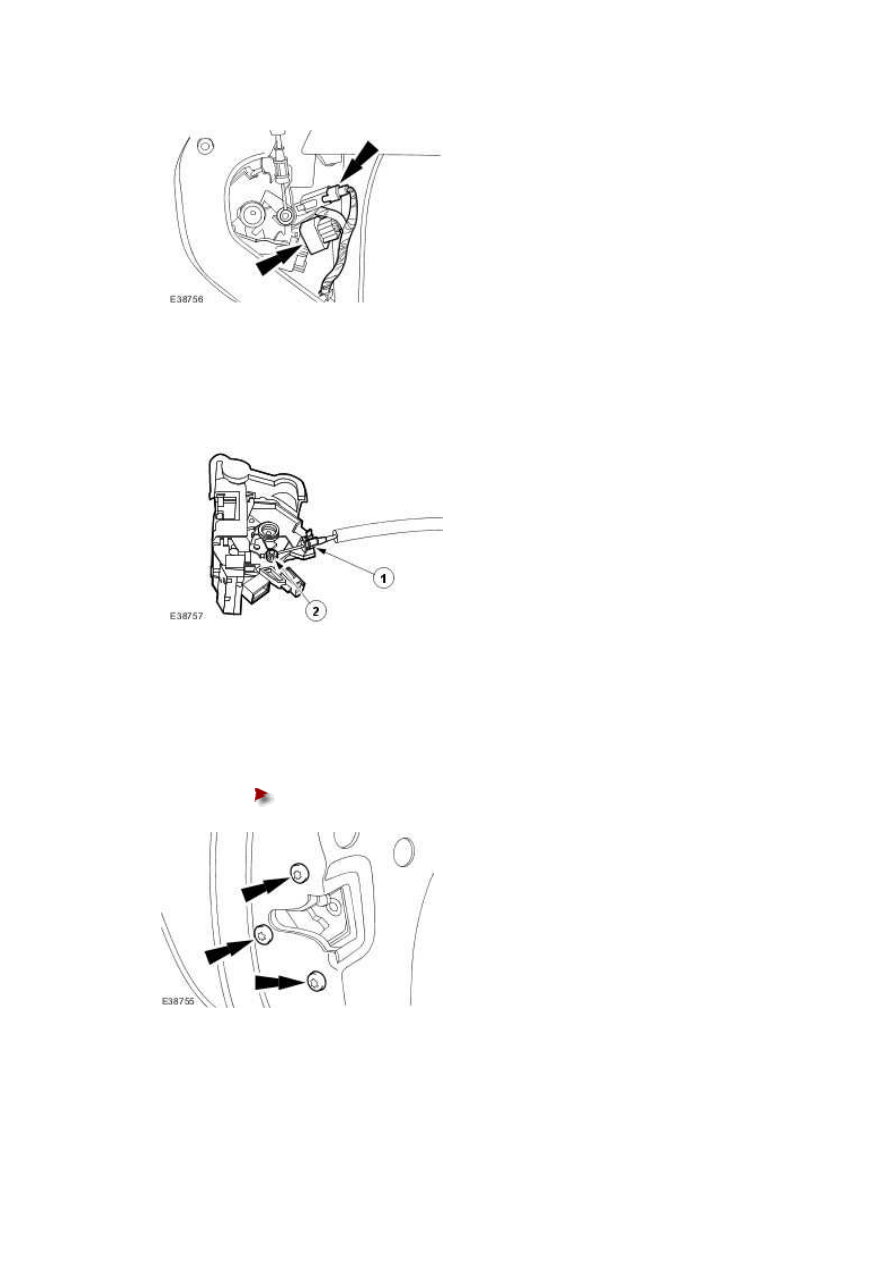

7 . Detach the exterior door handle connecting rod from the front door lock actuator.







8 . Remove the rear door lock actuator retaining screws.







9 . Reposition the rear door lock actuator and actuator remote cable assembly.





10 . Remove the rear door lock actuator and actuator remote cable assembly.





Disconnect the electrical connectors.

www.









11 . Remove the actuator remote cable from the rear door lock actuator.



1) Detach the actuator remote outer cable.



2) Remove the actuator remote cable from the rear door lock actuator.








Installation



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.











501-16 : Wipers and Washers





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Mounting arm and pivot shaft retaing bolts  12   9

—

Wiper arm retaining nuts

17   13   —

Wiper motor retaining retaining screws

15   11   —

Wiper motor shaft retaining nut

17   13   —
