Jaguar XJ (X350). Manual - part 1524

Luggage Compartment Lid Lock Cylinder -
VIN Range: G00442->H18679 (76.19.19)

Removal

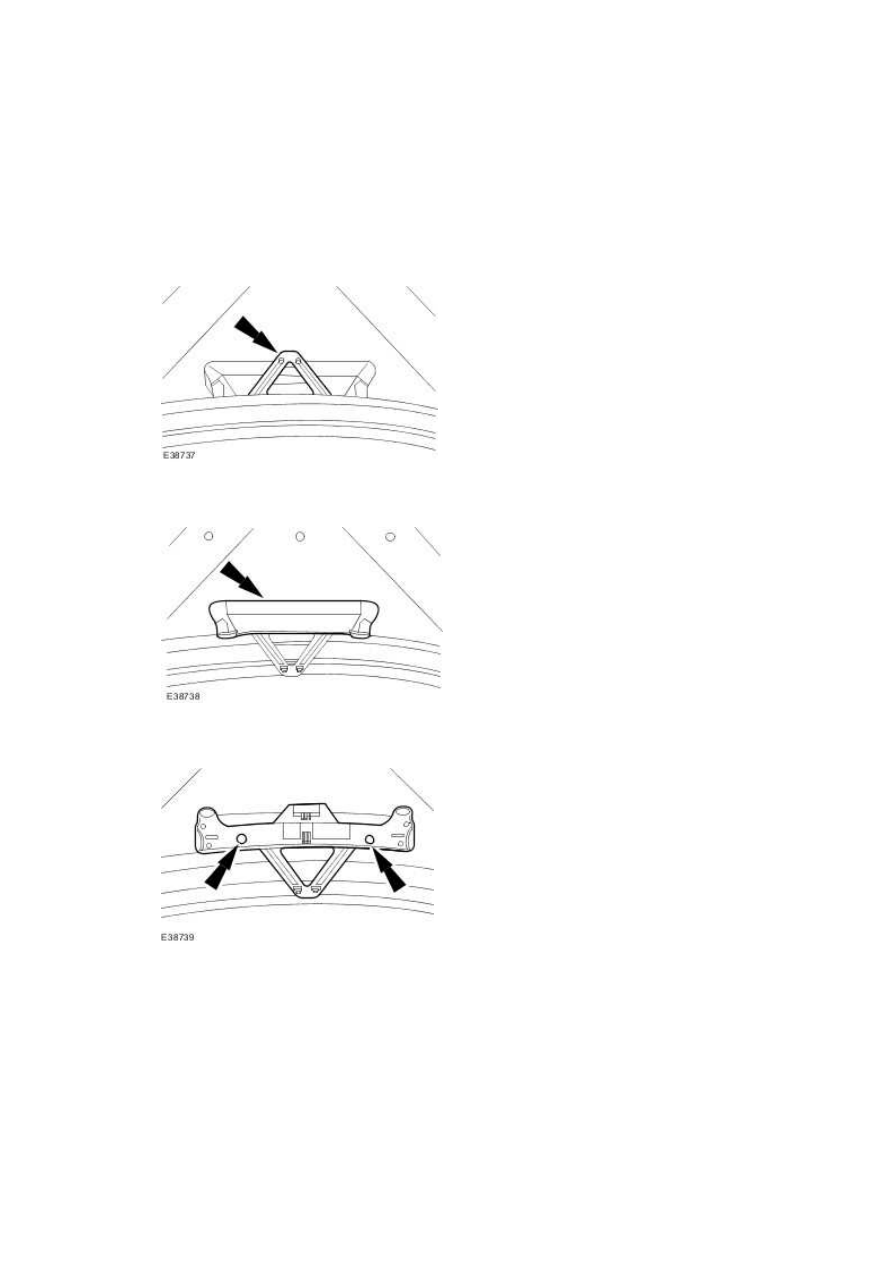

1 . Release the warning triangle retaining clip.







2 . Remove the warning triangle.







3 . Remove the warning triangle retaining bracket.

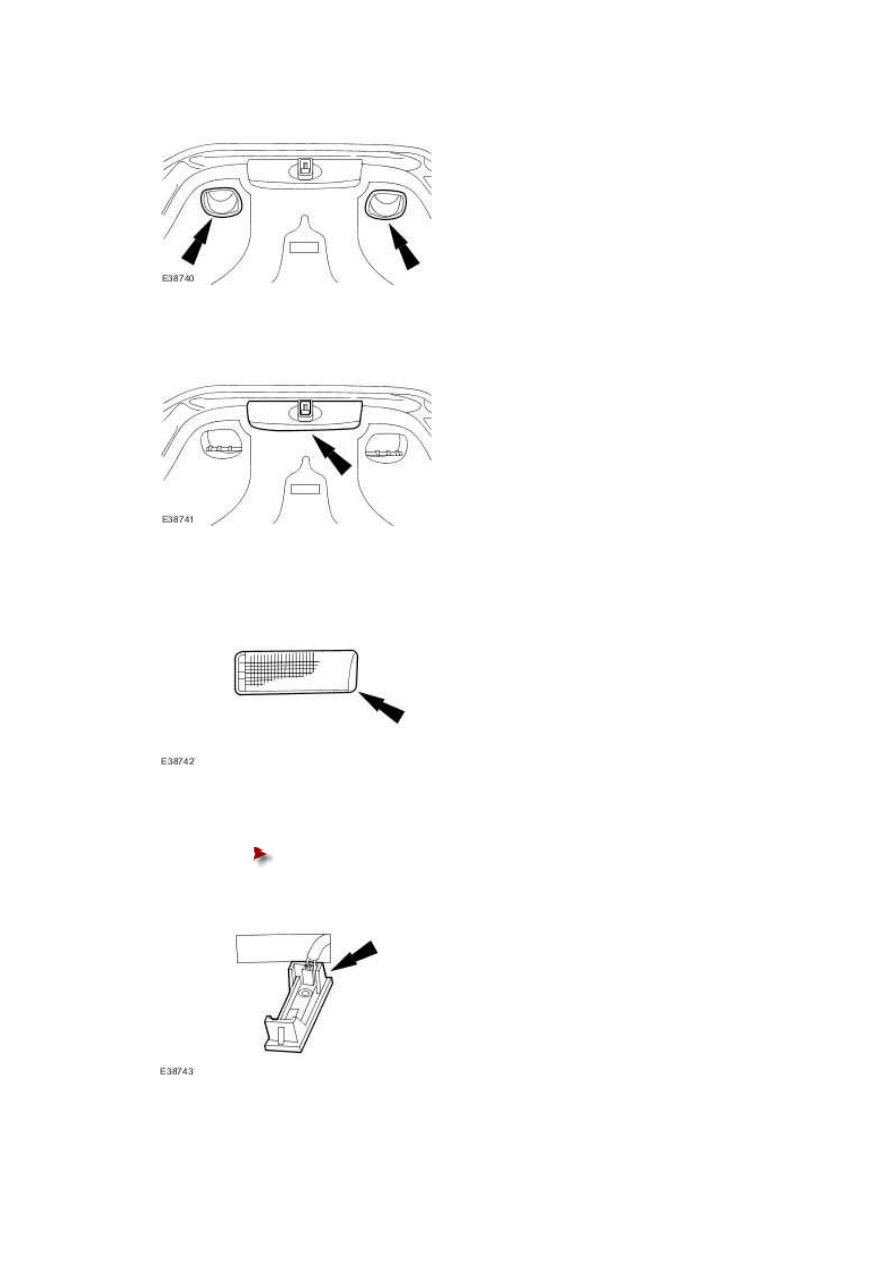

4 . Remove the luggage compartment lid grab handles.







5 . Remove the luggage compartment lid latch trim cover.







6 . Detach the luggage compartment lid courtesy lamp.







7
.

Remove the luggage compartment lid courtesy lamp.





Disconnect the luggage compartment lid courtesy lamp electrical
connector.

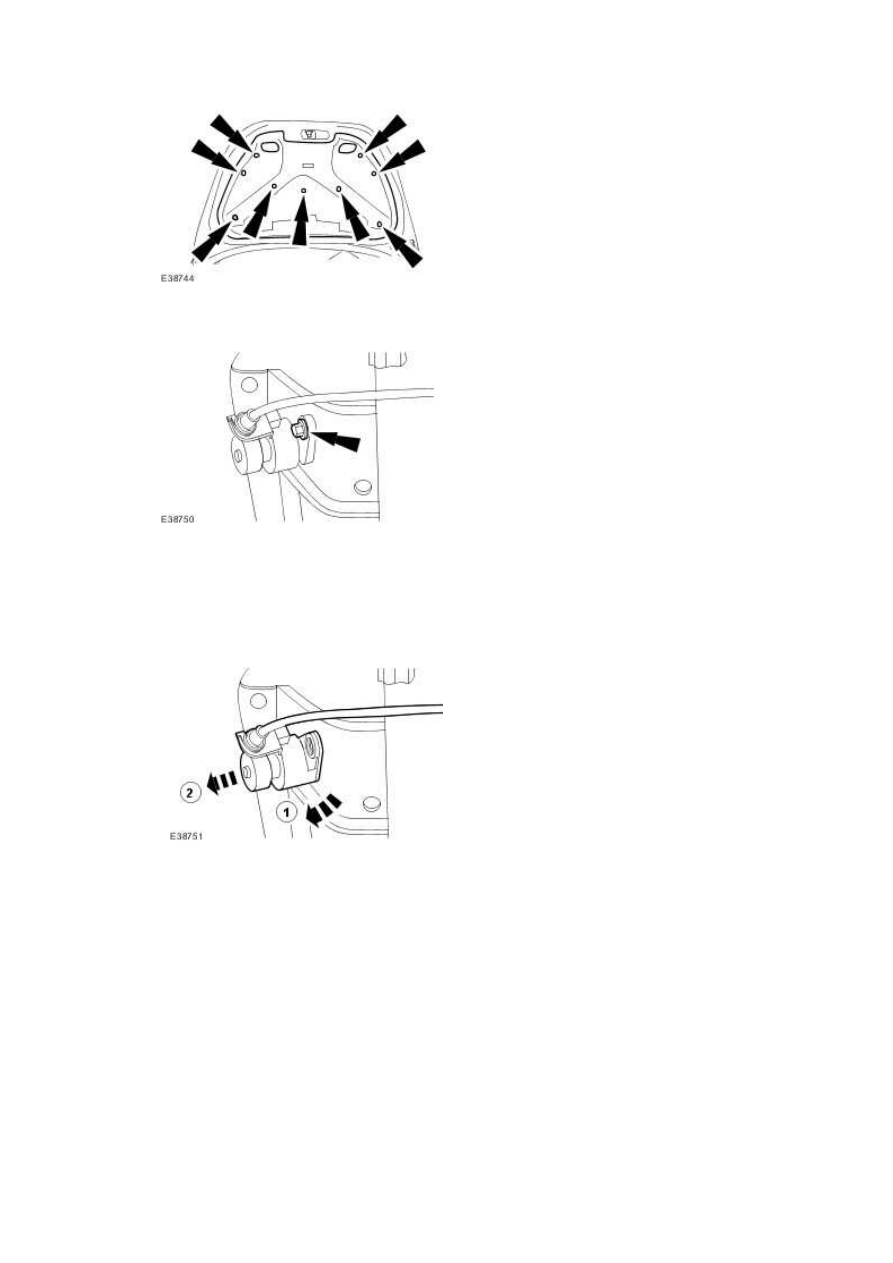

8 . Remove the luggage compartment lid liner.

www.







9 . Remove the luggage compartment lid lock cylinder retaining bolt.







10 . Detach the luggage compartment lid lock cylinder



1) Rotate the luggage compartment lid lock cylinder clockwise.



2) Detach the luggage compartment lid lock cylinder

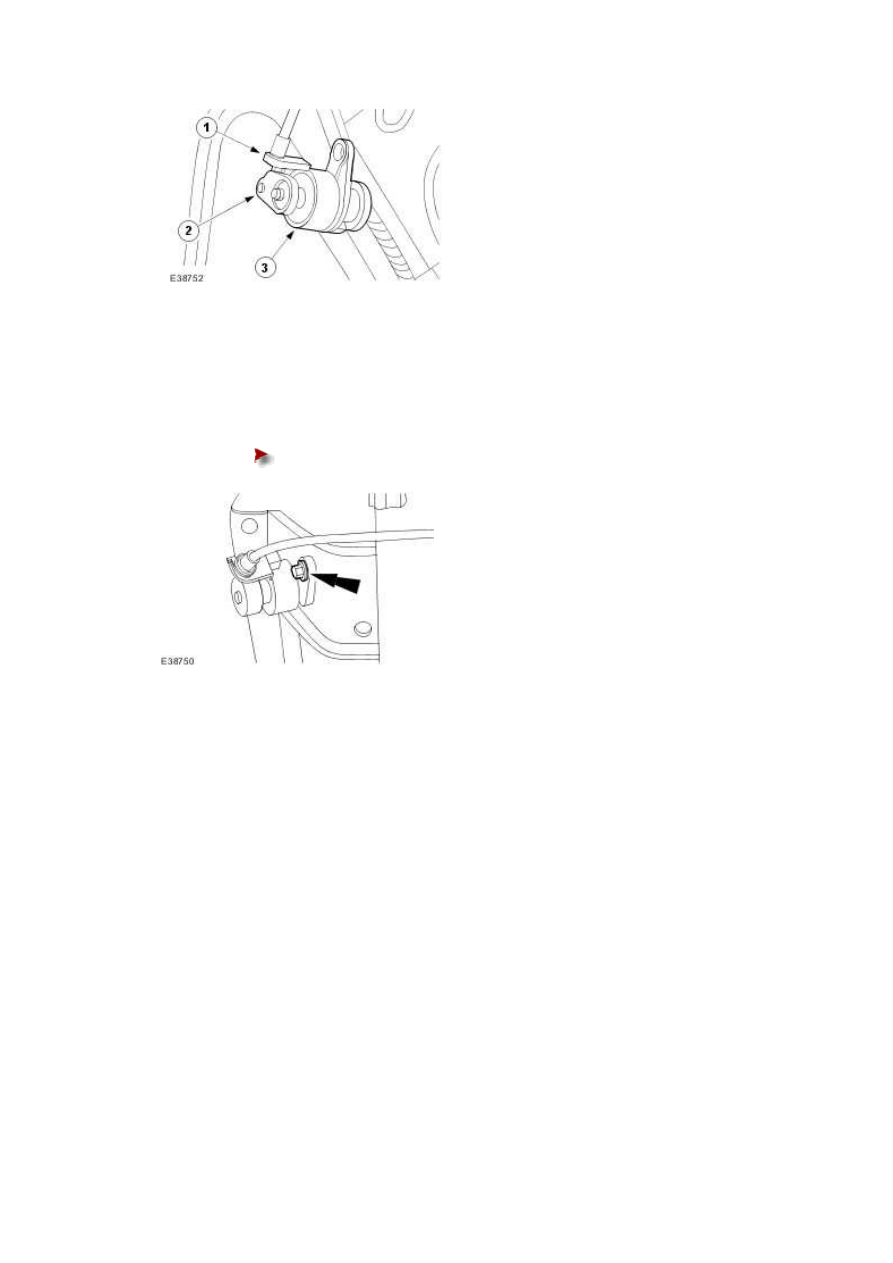

11 . Remove the luggage compartment lid lock cylinder.



1) Detach the luggage compartment lid latch actuator release cable.



2) Remove the luggage compartment lid latch actuator release cable.



3) Remove the luggage compartment lid lock cylinder.








Installation



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.
