Jaguar XJ (X350). Manual - part 1523

Luggage Compartment Lid Latch Actuator
- VIN Range: H18680->H99999 (76.19.25)

Removal

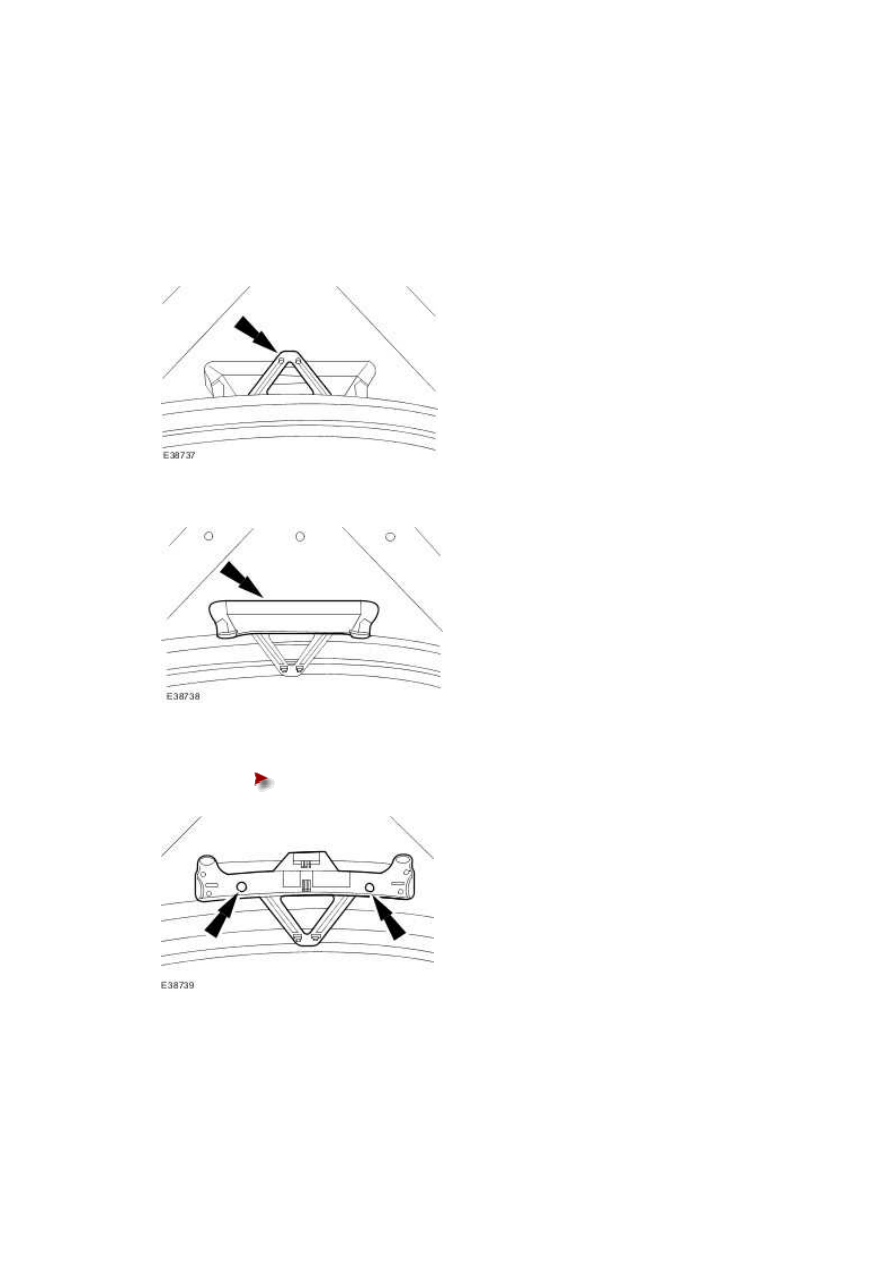

1 . Release the warning triangle retaining clip.







2 . Remove the warning triangle.







3 . Remove the warning triangle retaining bracket.





Remove the retaining bolts.

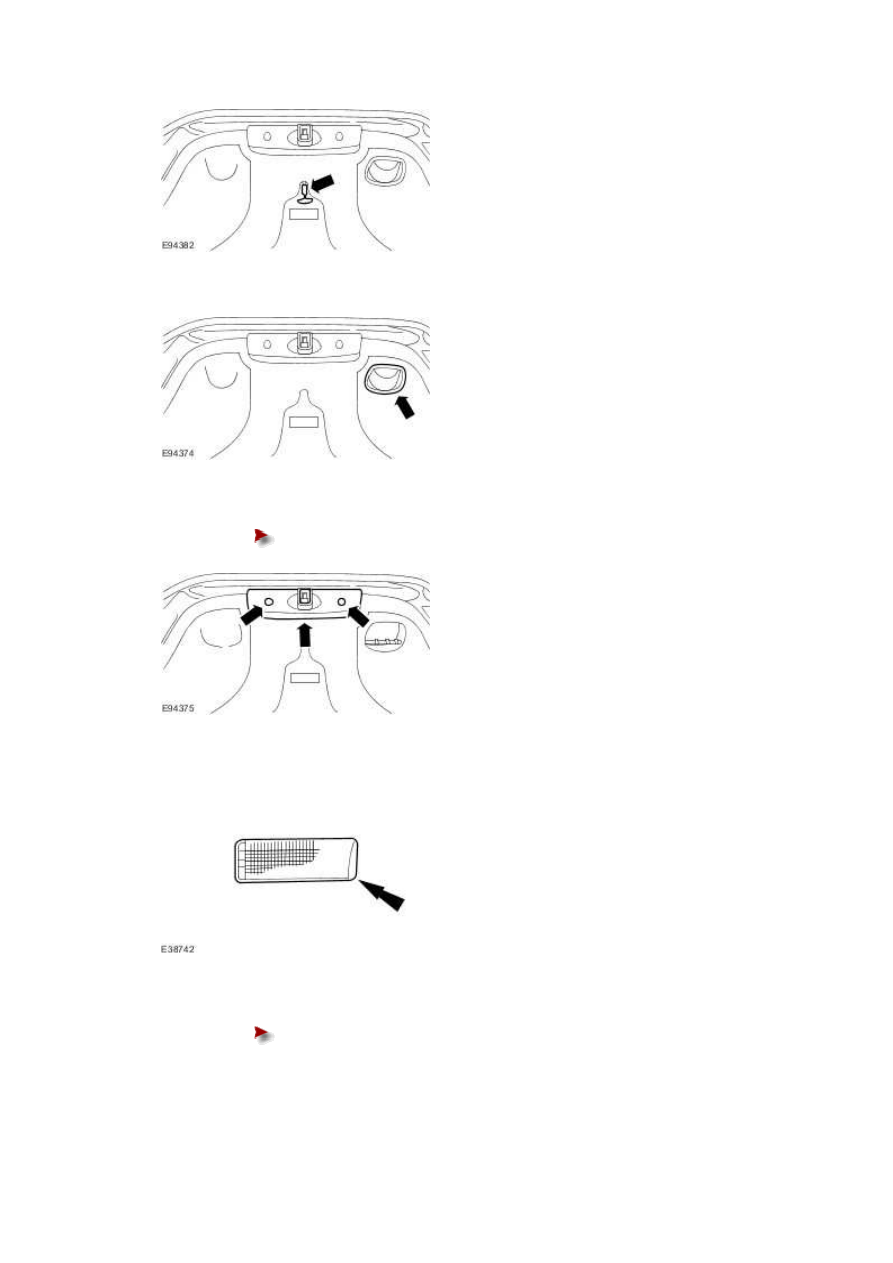

4 . NOTE:



Federal market vehicles only.


Detach the luggage compartment emergency release handle.







5 . Remove the luggage compartment lid grab handle.







6 . Remove the luggage compartment lid latch trim cover.





Remove the retaining clips.









7 . Detach the luggage compartment lid courtesy lamp.

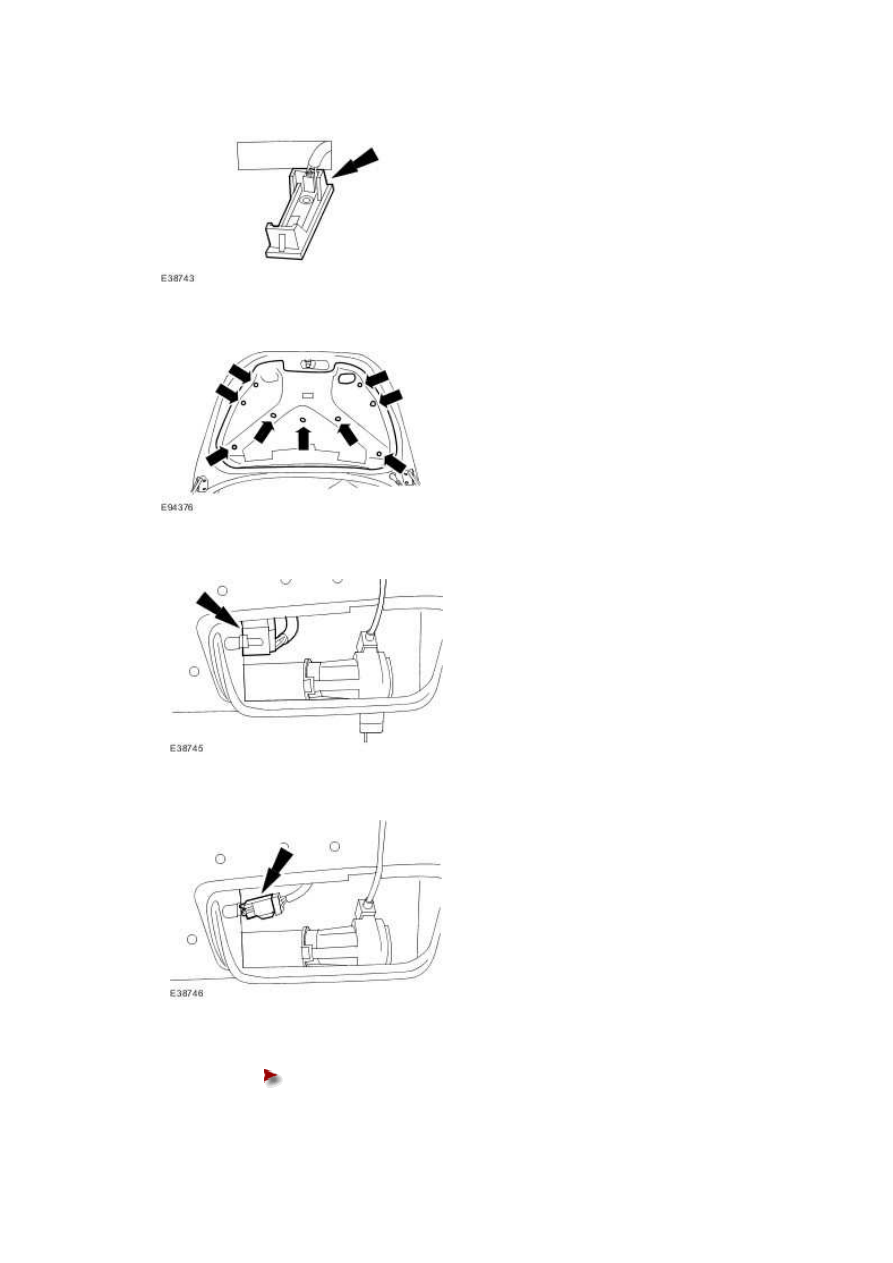

8 . Remove the luggage compartment lid courtesy lamp.





Disconnect the electrical connector.



www.







9 . Remove the luggage compartment lid liner.







10 . Detach the luggage compartment lid latch actuator electrical connector.







11 . Disconnect the luggage compartment lid latch actuator electrical connector.

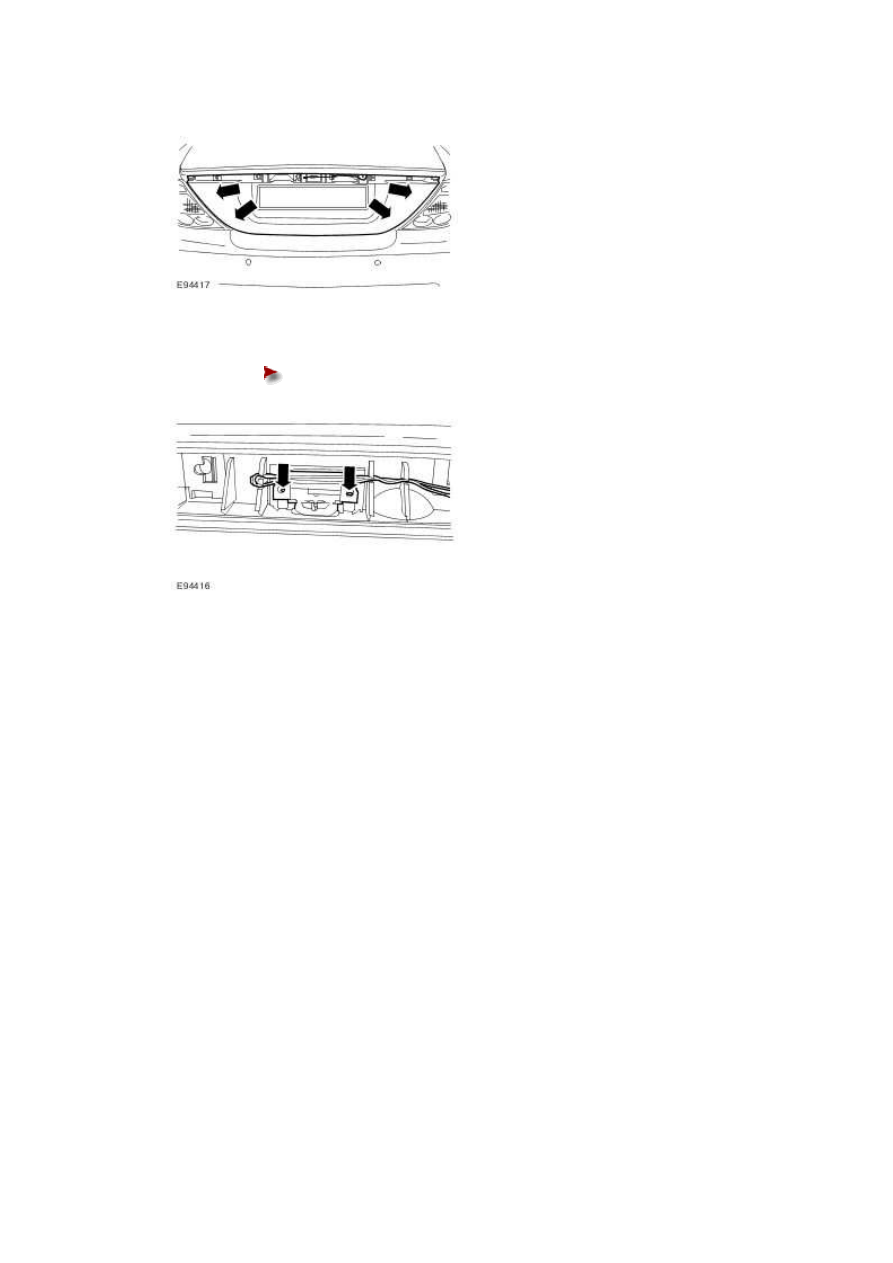

12 . Remove the luggage compartment lid plastic facia trim.





Release the retaining clips.









13 . Remove the luggage compartment lid latch actuator.





Remove the retaining bolts.








Installation



1 . To install, reverse the removal procedure.
