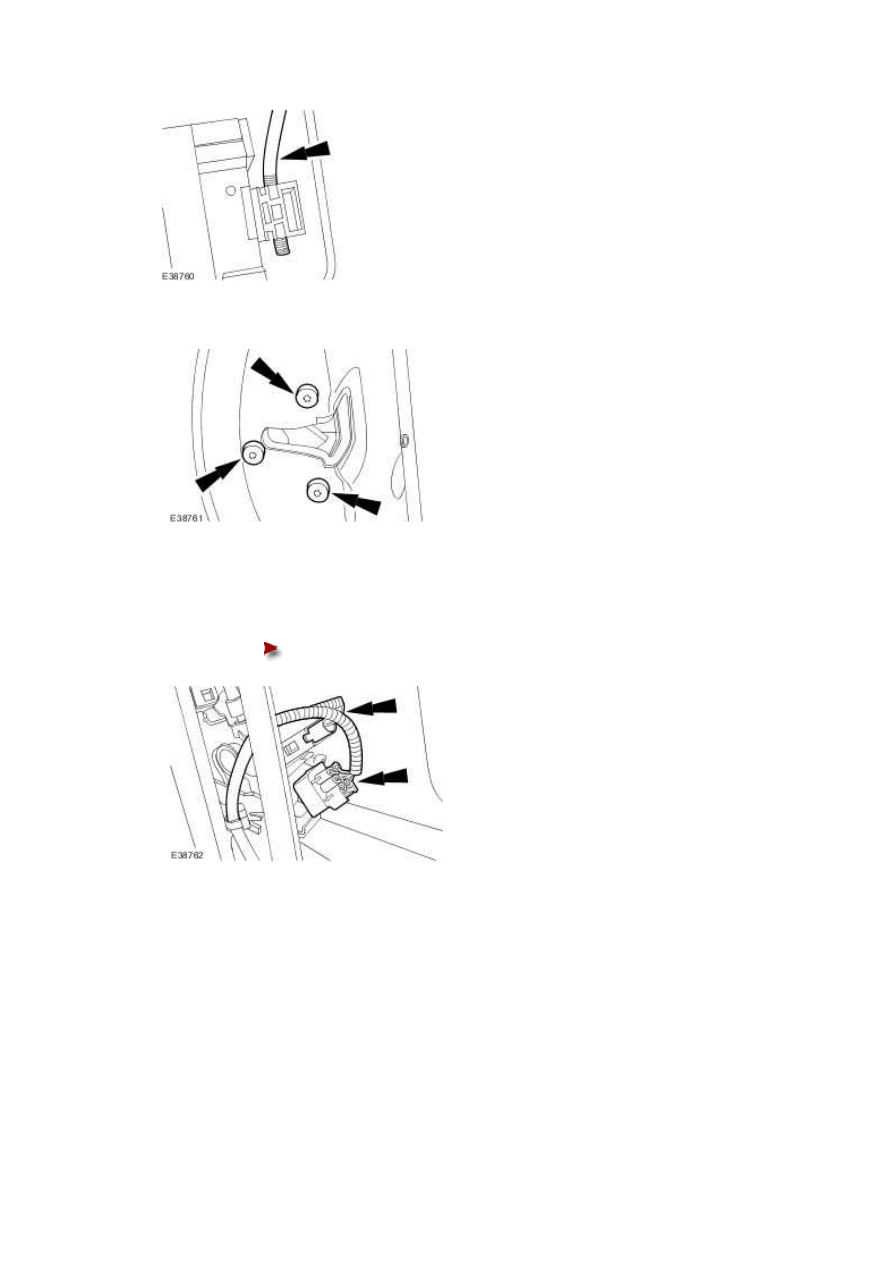

10 . Remove the front door lock actuator retaining screws.







11 . Reposition the front door lock actuator and actuator remote cable assembly.





12 . Remove the front door lock actuator and actuator remote cable assembly.





Disconnect the electrical connectors.

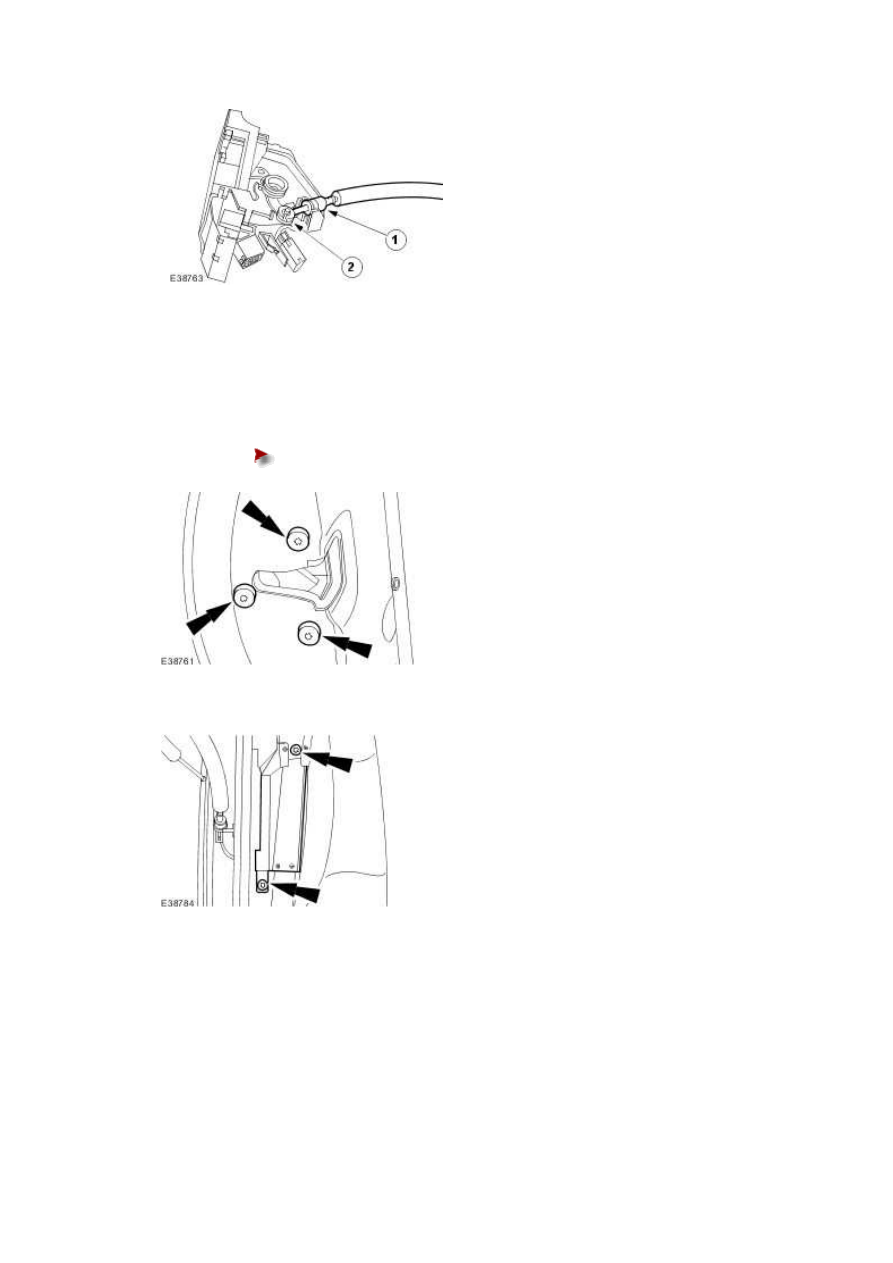

13 . Remove the actuator remote cable from the front door lock actuator.



1) Detach the actuator remote outer cable.



2) Remove the actuator remote cable from the front door lock actuator.








Installation



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.









2 . Tighten to 7 Nm.









www.

Front Door Lock Cylinder (76.37.71)

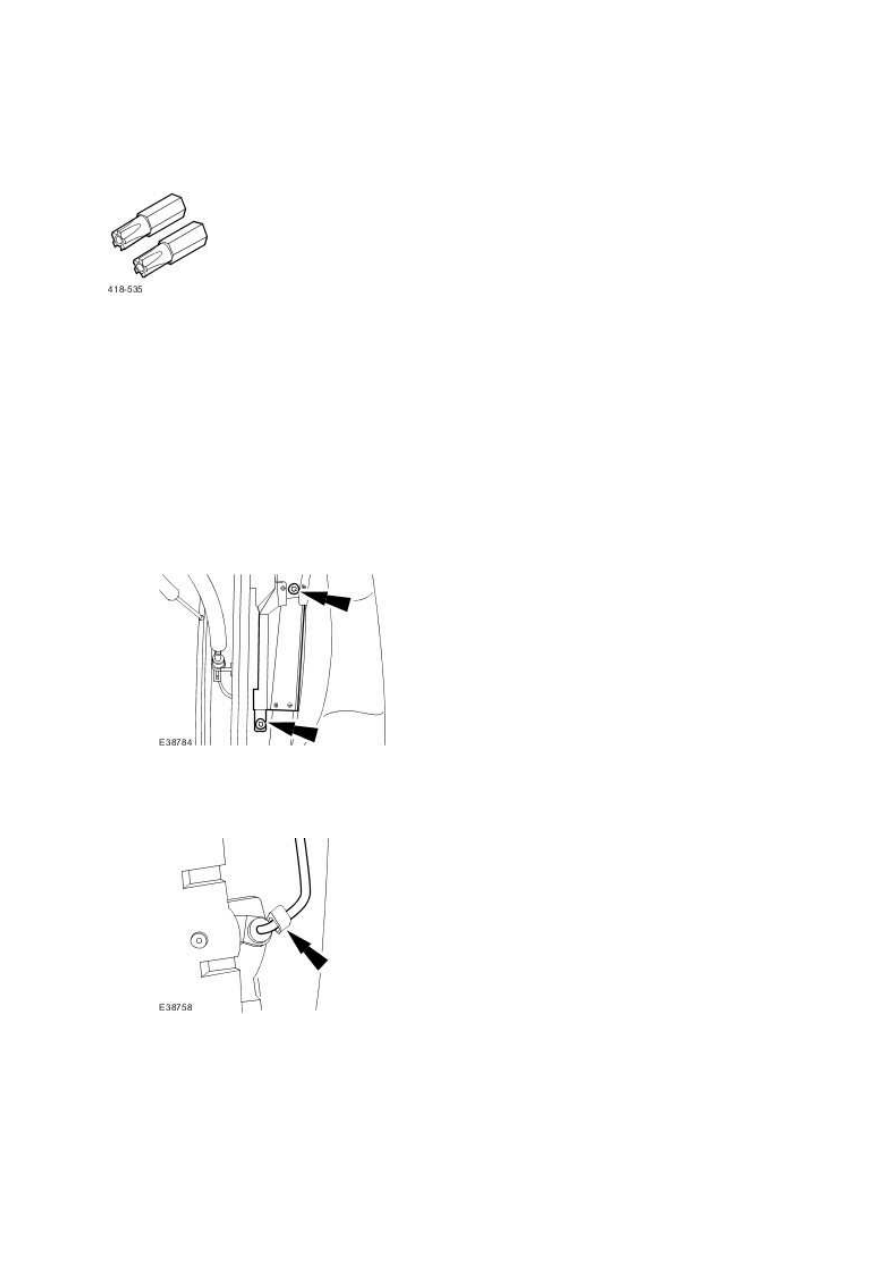

Special Service Tools





5 point security torx bit

418-535

Removal

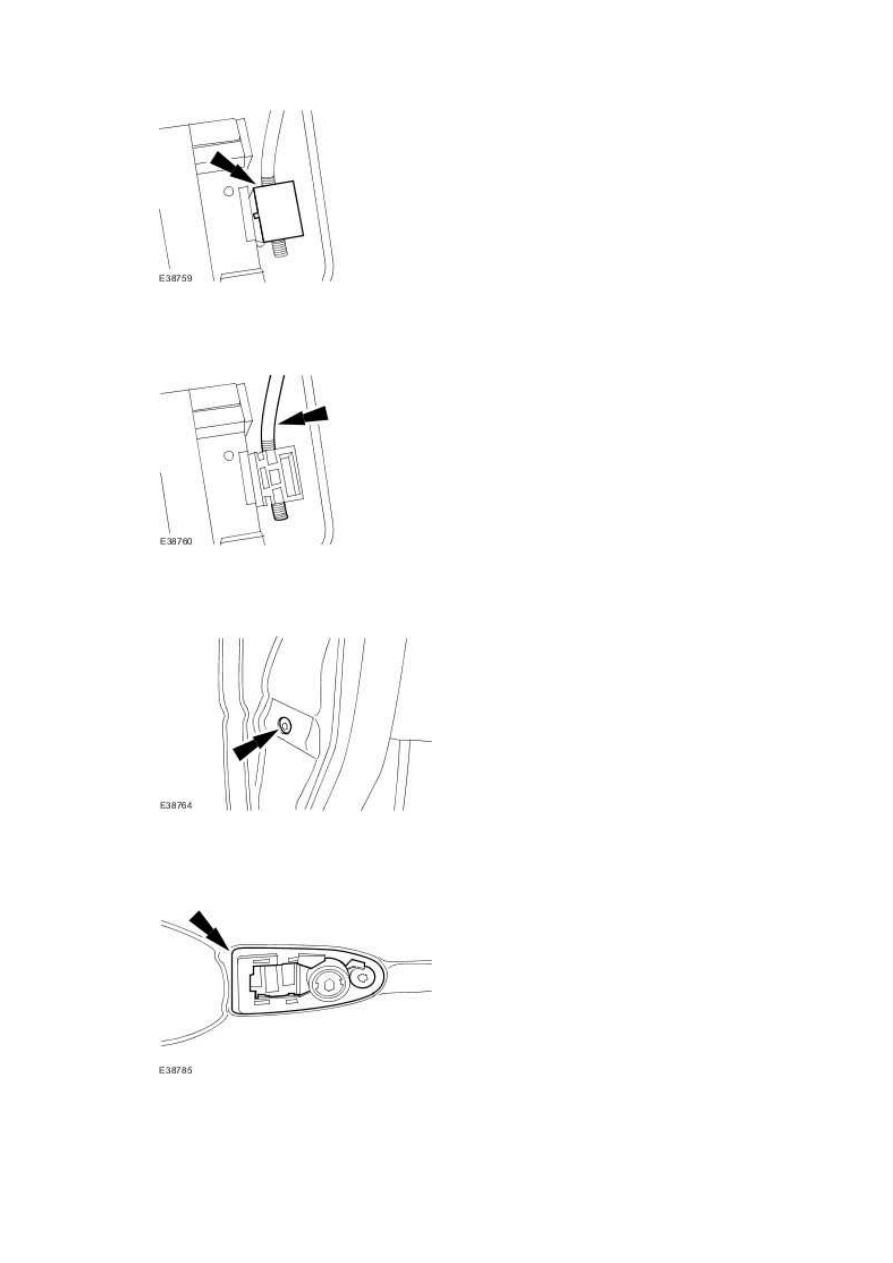

1 . Remove the front door exterior door handle.

For additional information, refer to Exterior Door Handle (76.58.07)





2 . Remove the front door lower security shield.







3 . Detach the front door lock cylinder connecting rod from the front door lock actuator.







4 . Remove the exterior door handle connecting rod retaining clip.







5 . Detach the exterior door handle connecting rod from the front door lock actuator.







6 . Remove the front door lock cylinder retaining screw.







7 . Remove the exterior door handle gasket.
