Jaguar XJ (X350). Manual - part 1513

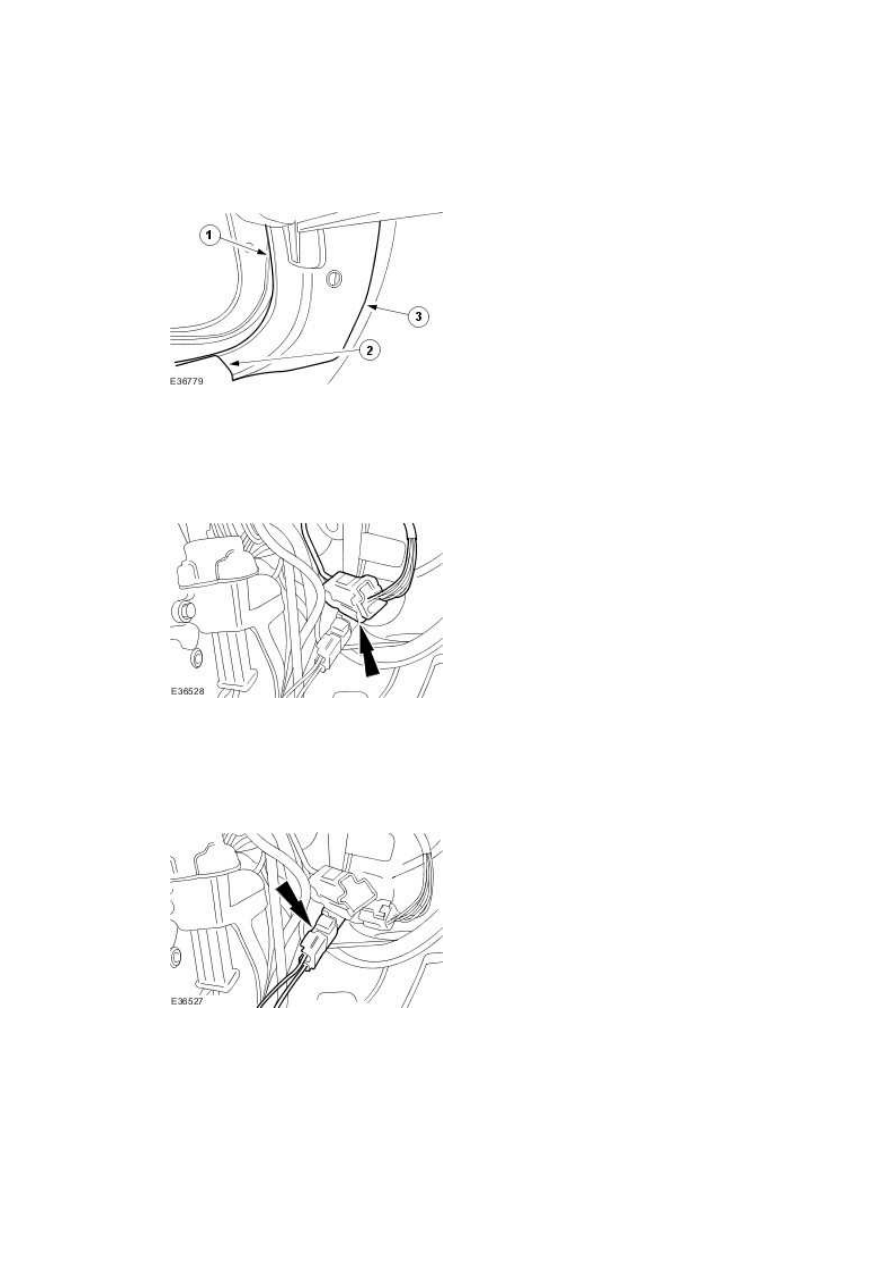

1) Detach the front door opening weather strip.



2) Detach the scuff plate trim panel.



3) Remove the cowl side trim panel.









22 . NOTE:



From the left-hand footwell.


Disconnect the electrical connector.







23 . NOTE:



From the left-hand footwell.


Disconnect the electrical connector.

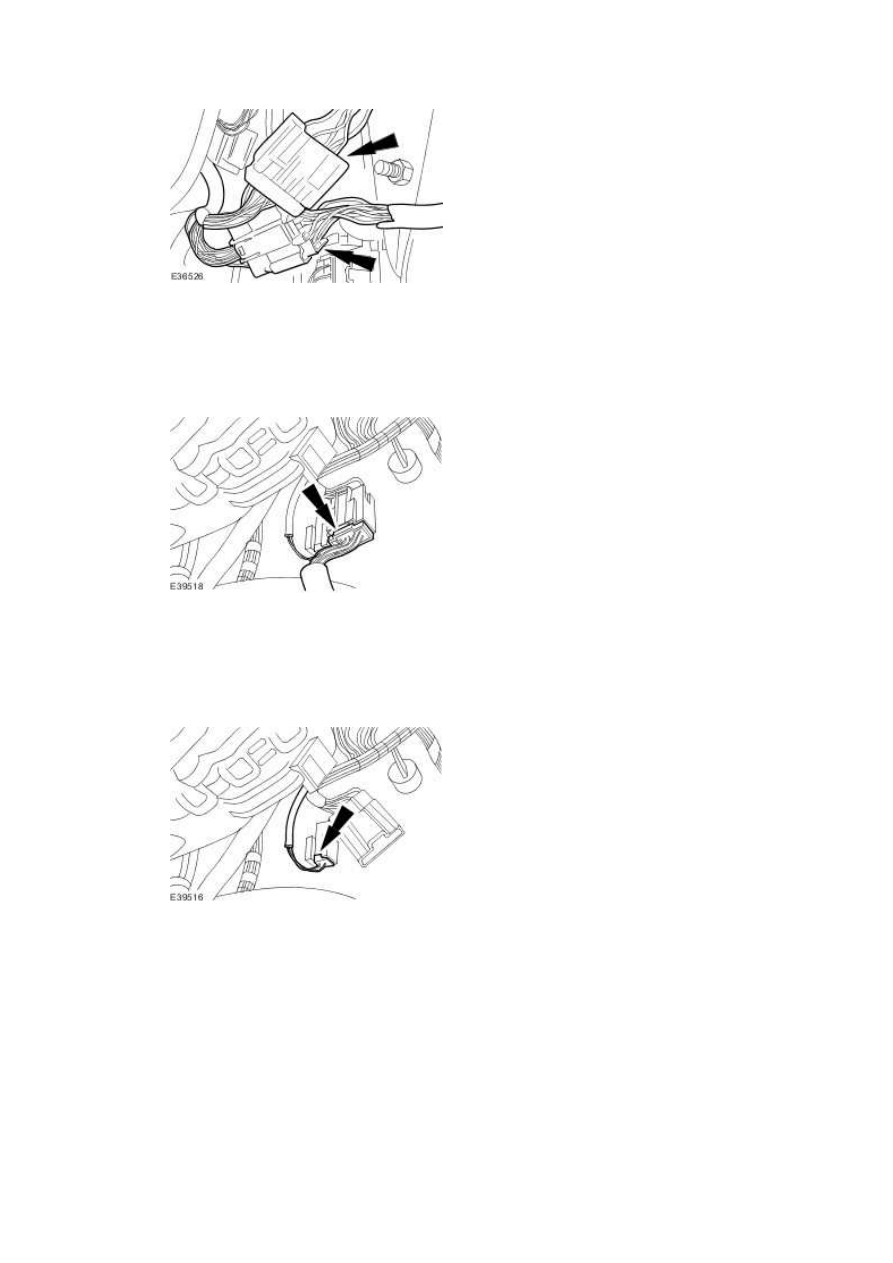

24 . NOTE:



From the right-hand footwell.


Disconnect the electrical connectors.







25 . NOTE:



Left-hand shown, right-hand similar.


Disconnect the climate control electrical connector.







26 . NOTE:



Left-hand shown, right-hand similar.


Disconnect the climate control electrical connector.

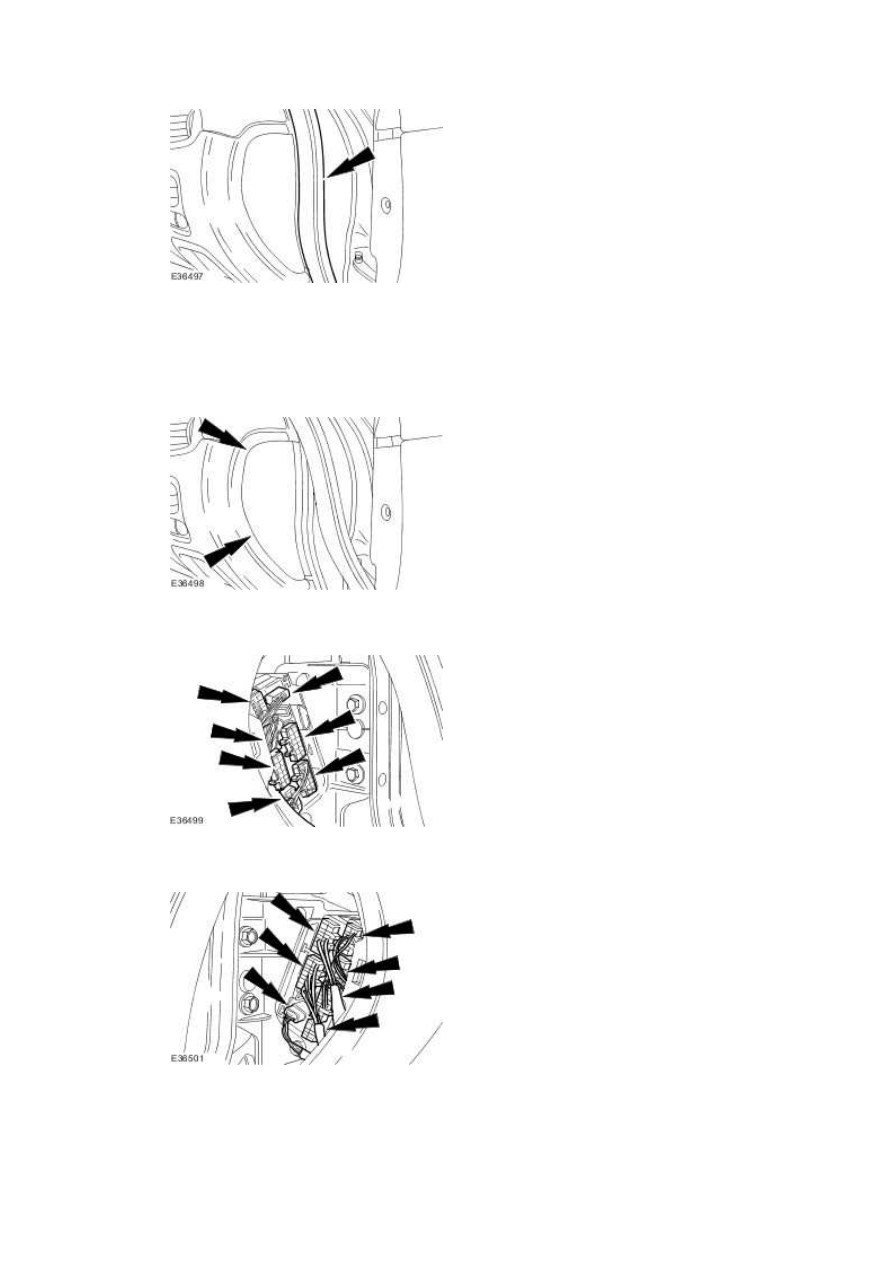

27 . NOTE:



Right-hand shown, left-hand similar.


Detach the front door opening weather strip.

www.







28 . NOTE:



Right-hand shown, left-hand similar.


Remove the instrument panel end panel.







29 . Disconnect the electrical connectors.







30 . Disconnect the electrical connectors.







31 . Remove the sunload sensor. <<412-04>>

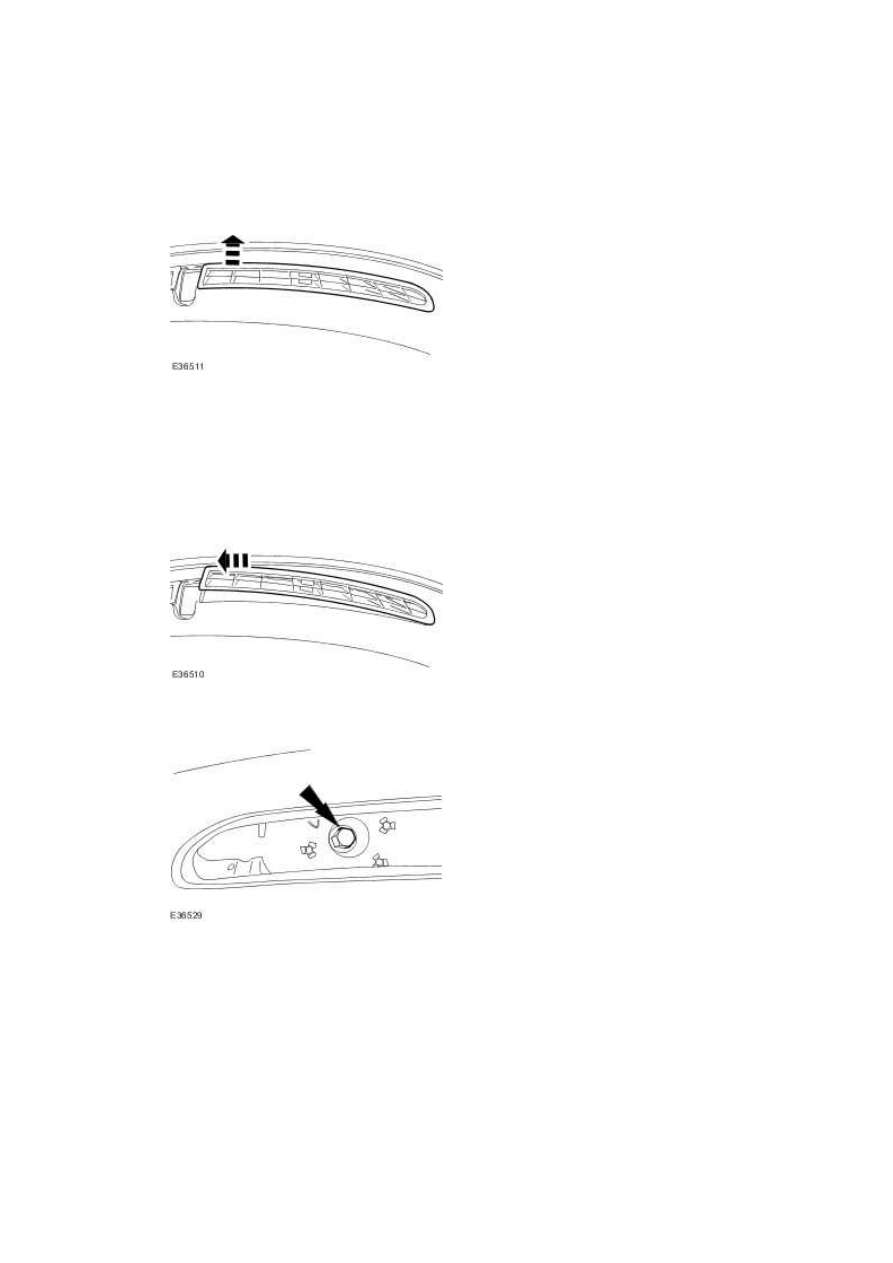

32 . NOTE:



Right-hand shown, left-hand similar.


Detach the defogger duct.







33 . NOTE:



Right-hand shown, left-hand similar.


Remove the defogger duct.







34 . Remove the retaining bolt.







35 . Remove the retaining bolt.
