Jaguar XJ (X350). Manual - part 1511

Glove Compartment (76.52.03)

Removal



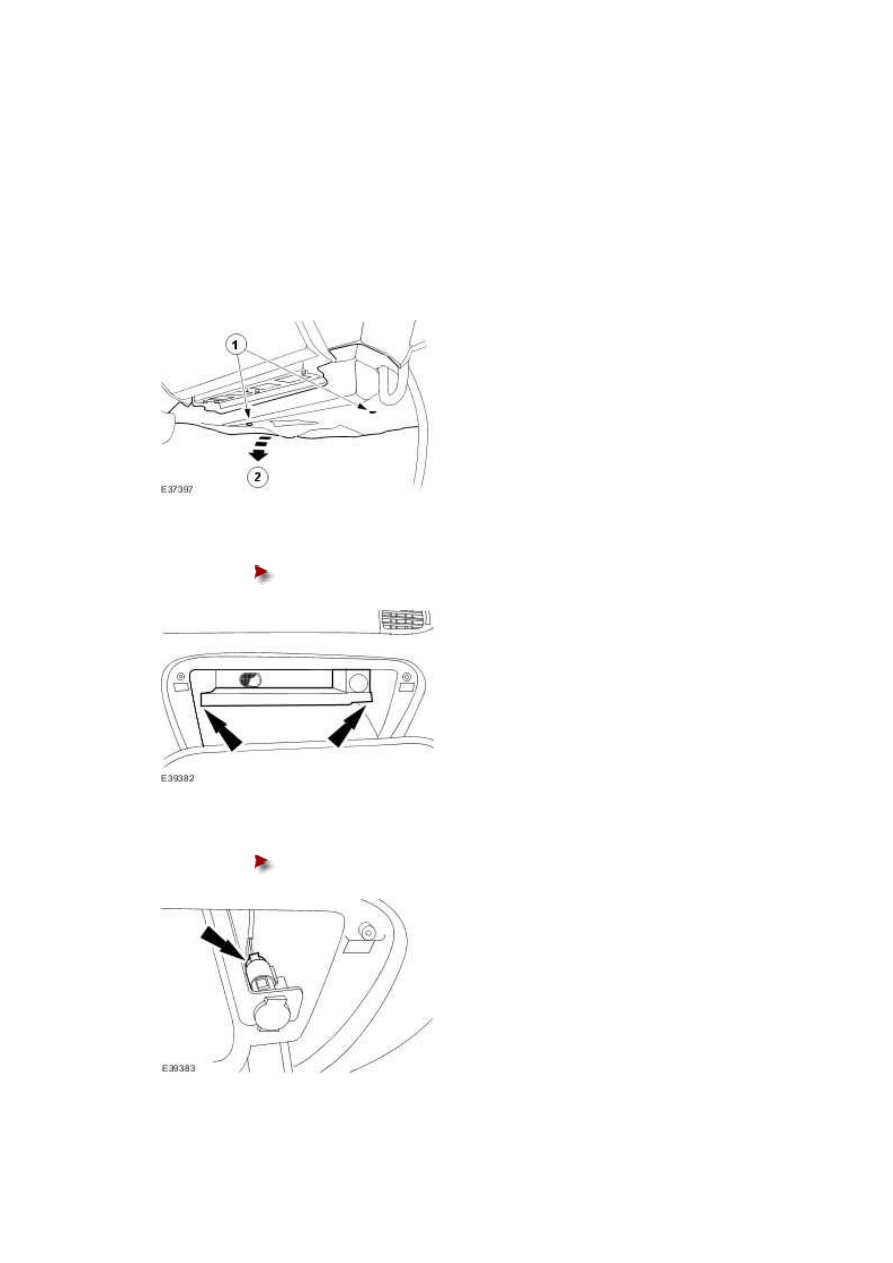

1 . Remove the instrument panel lower trim panel.



1) Remove the retaining scrivets.



2) Remove the instrument panel lower trim panel.









2 . Reposition the glove compartment shelf.





Remove the securing screws.









3 . Remove the glove compartment shelf.





Disconnect the glove compartment power socket electrical connector.













Right-hand shown, left-hand similar.

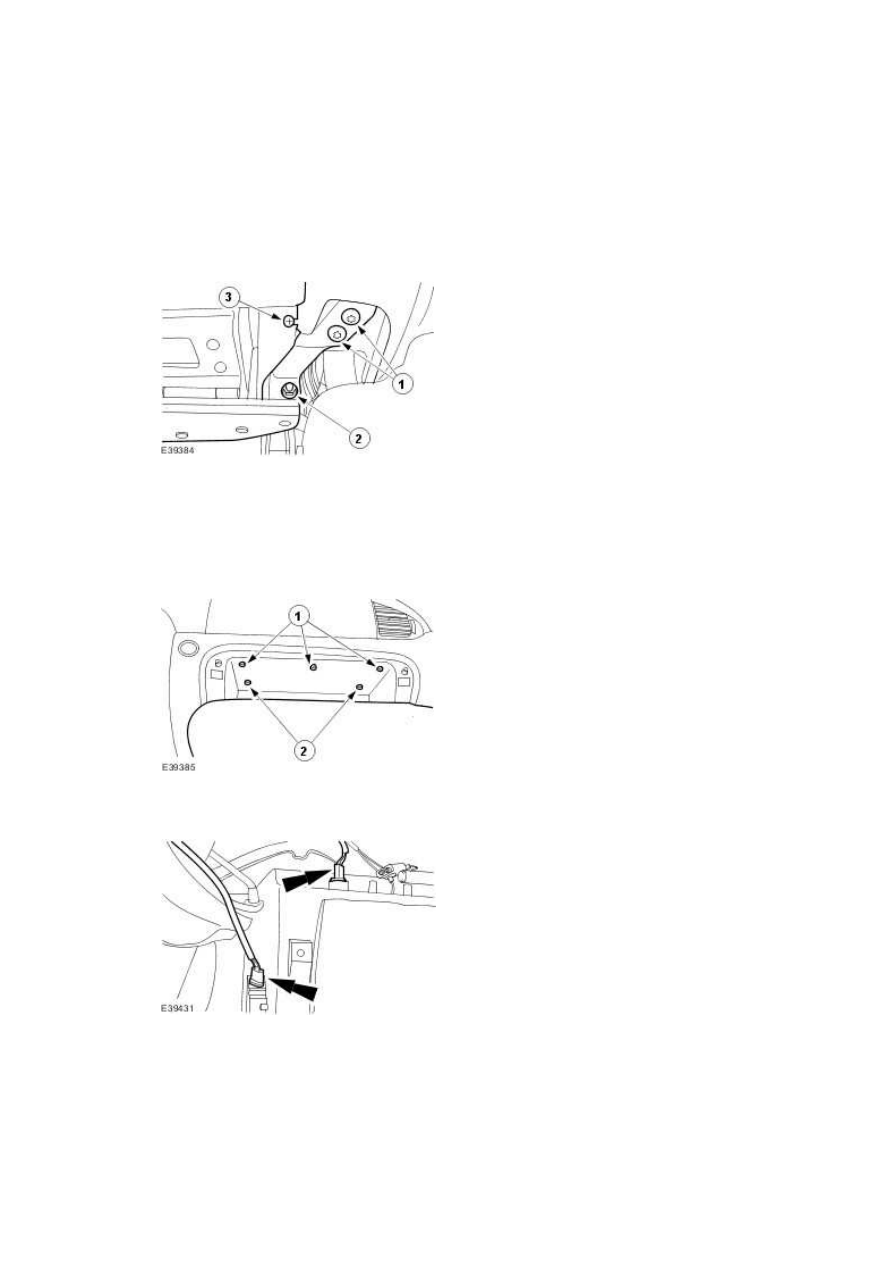

Remove the glove compartment lower securing screws.



1) Remove the glove compartment lower securing bolts.



2) Remove the glove compartment lower securing nuts.



3) Remove the glove compartment lower securing screws.









5 . Remove the glove compartment upper securing screws.



1) Remove the screws.



2) Remove the bolts.

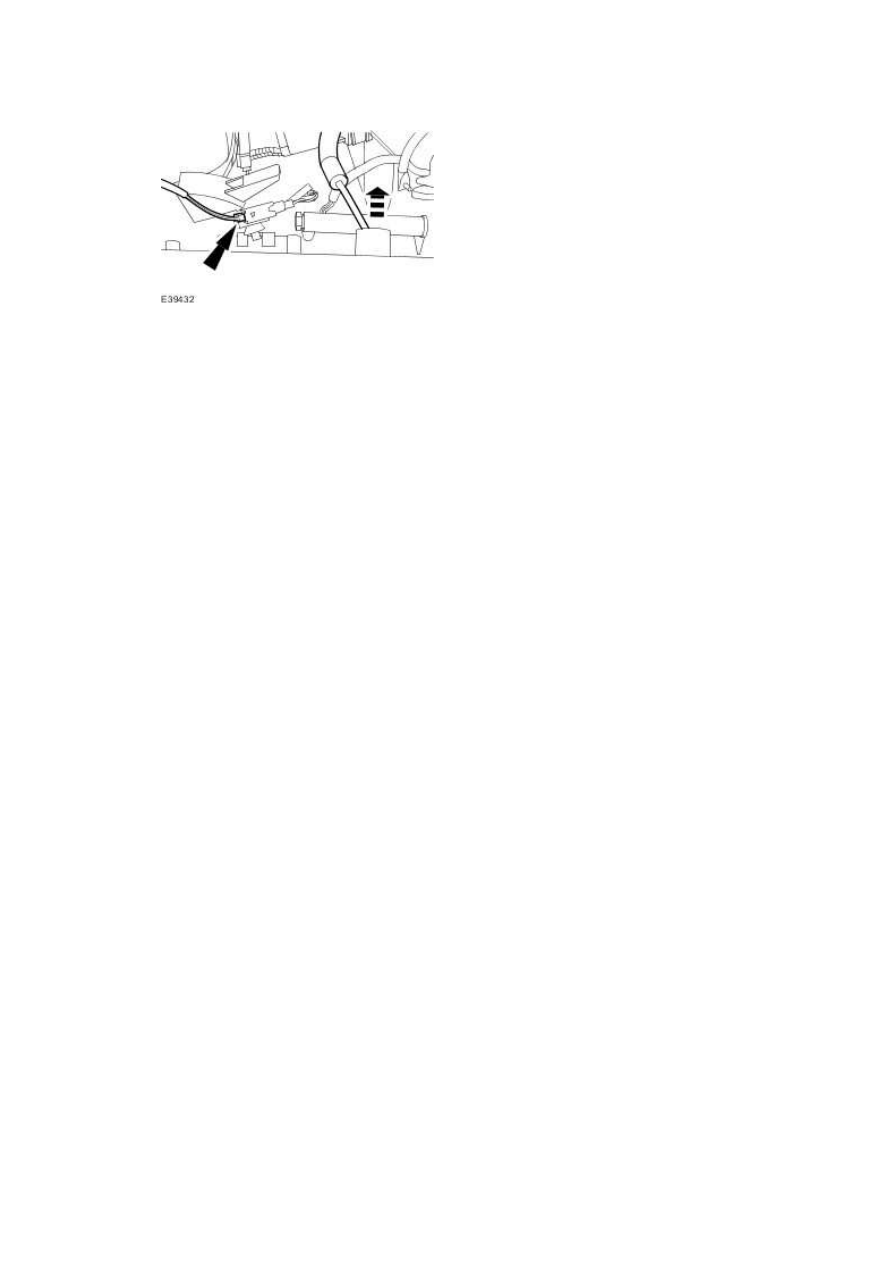

6 . Disconnect the glove compartment lamps.







7 . Remove the glove compartment.



1) Disconnect the glove compartment electrical connector.



2) Remove the glove compartment power socket harness.

4 . NOTE:

www.








Installation



1 . To install, reverse the removal procedure.







Instrument Panel (76.46.01)

Removal



1 . Disconnect the battery ground cable. <<414-01>>





2 . Remove the steering column. <<211-04>>

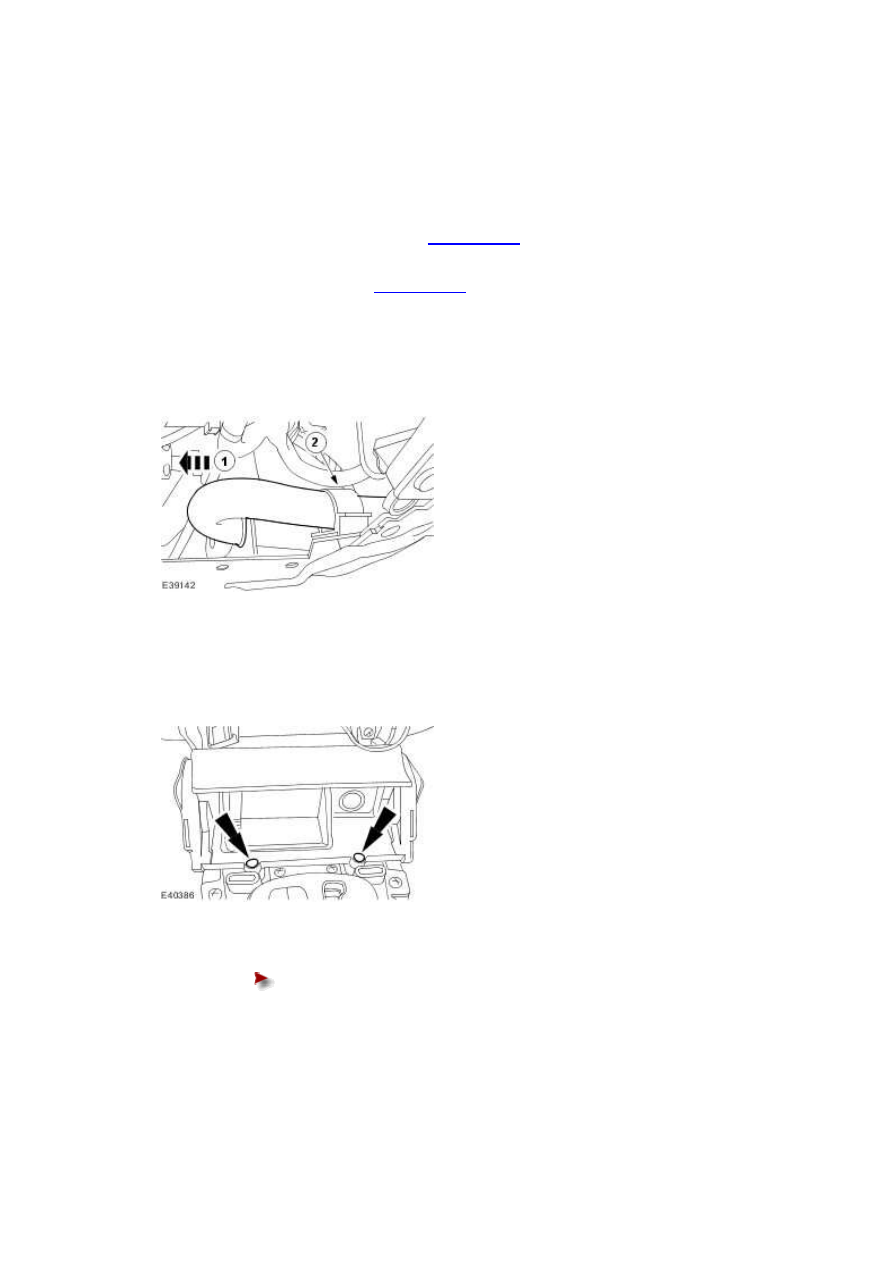

3 . Disconnect the in-vehicle temperature sensor hose.



1) Remove the hose.



2) Remove the securing clip.









4 . Remove the instrument panel console.

For additional information, refer to Instrument Panel Console (88.20.34)





5 . Remove the ashtray retaining screw covers.







6 . Detach the ashtray.





Remove the ashtray retaining screws.
