Fill the CV joint boot with 65 grams of grease.









Vehicles with supercharger



4 .

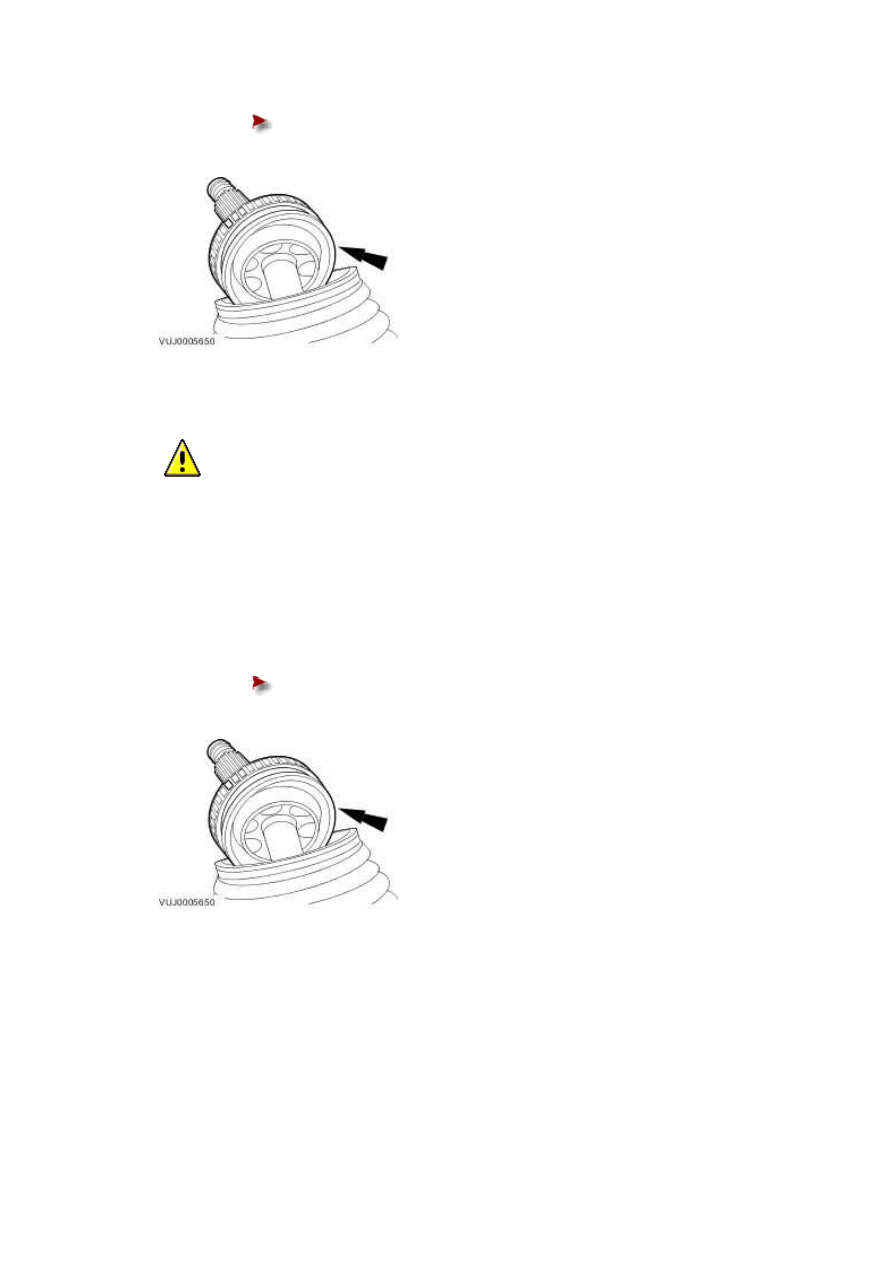

  CAUTION: Make sure the CV joint ball bearings do not drop out of the CV joint.



NOTE:





Use a CV grease meeting Jaguar specification.



Fit the outer CV joint.





Fill the CV joint with 100 grams of grease.









All vehicles



5 . NOTE:





Make sure enough air is present in the CV boot.



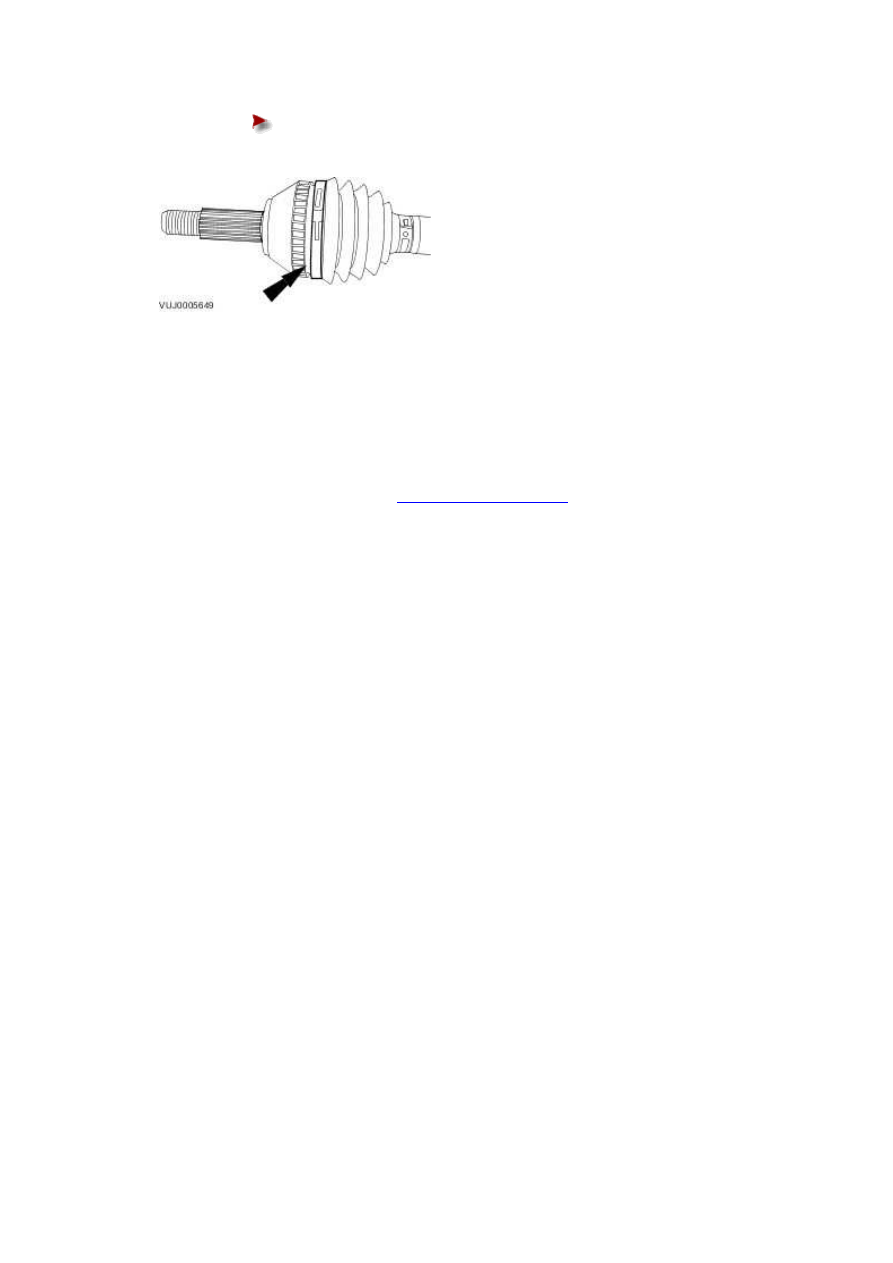

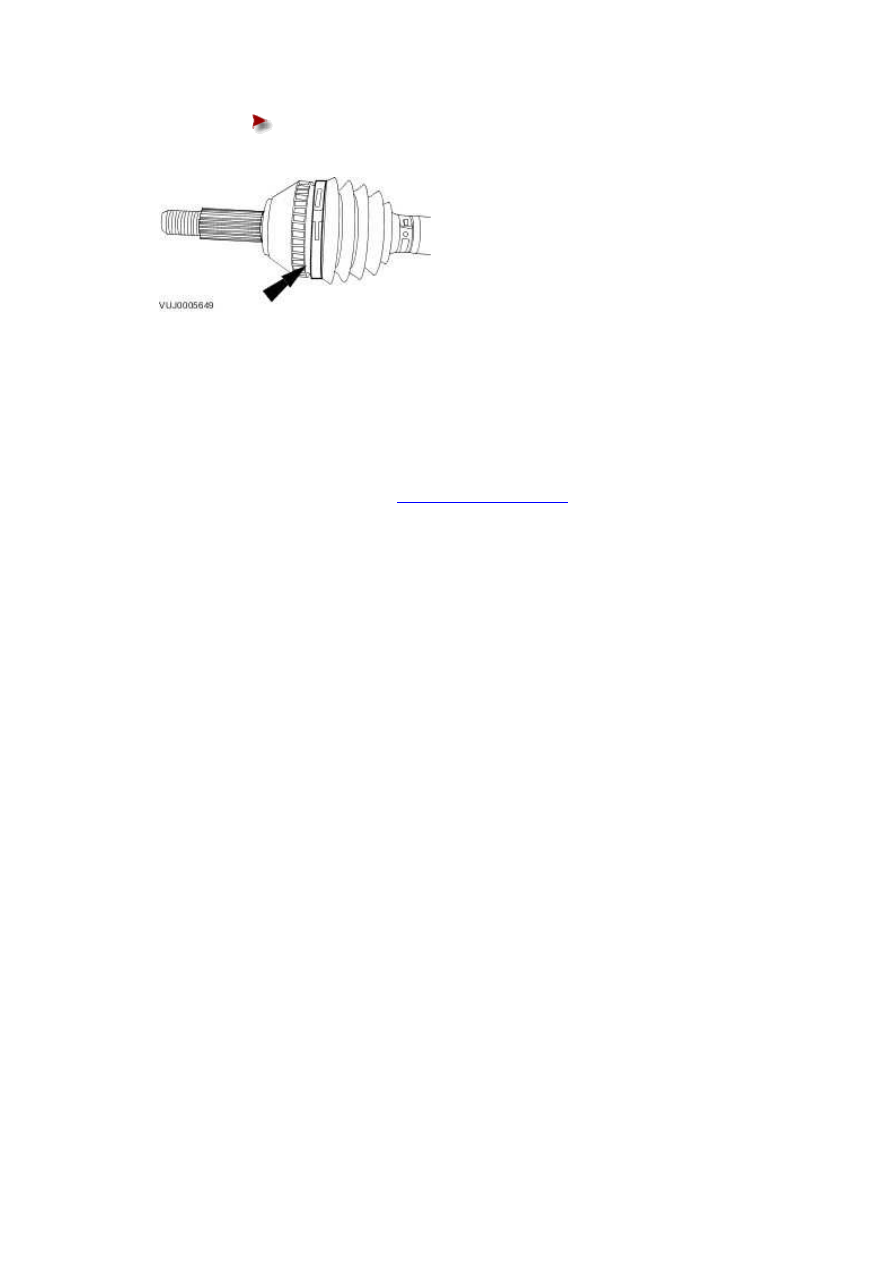

Install the new retaining clip.





Using a suitable tool, install the retaining clip.











6 . Remove the halfshaft from the clamp.





7 . Install the halfshaft.

For additional information, refer to

Rear Halfshaft (47.10.13)









www.

206 : Brake System



206-00 : Brake System – General Information





Specifications





Specifications

Lubricants, Fluids, Sealers and Adhesives

  CAUTION: Do not use brake fluid ITT Super Dot 4 on 2006my vehicles onwards.

Failure to follow this instruction may result in damage to the vehicle.

NOTE:



Brake fluid ITT Super Dot 4 has now been superseded by Shell ESL Super Dot 4 which is
the Jaguar recommended brake fluid. Shell ESL Super Dot 4 can be used on all model
years.



Item

Specification

Brake fluid  ITT Super Dot 4

Brake fluid  Shell ESL Super Dot 4



Brake Lining and Disc Specifications

Item

Specification

Front brake disc diameter - Vehicles with 4.2L engine

320 mm (12.8 in)

Front brake disc diameter - Vehicles with Brembo brakes

365 mm (14.6 in)

New front brake disc nominal thickness - Vehicles with 3.0L,
3.5L or 4.2L engine

30 mm (1.2 in)

New front brake disc nominal thickness - Vehicles with Brembo
brakes

32 mm (1.28 in)

Worn brake disc discard thickness - Vehicles with 3.0L, 3.5L or
4.2L engine

28 mm (1.14 in)

Worn front brake disc discard thickness - Vehicles with Brembo
brakes

30 mm (1.2 in)

Rear brake disc diameter - Vehicles with 3.0L, 3.5L or 4.2L
engine

288 mm (11.52 in)

Rear brake disc diameter - Vehicles with Brembo brakes

330 mm (13.2 in)

New rear brake disc nominal thickness - Vehicles with 3.0L, 3.5L
or 4.2L engine

20 mm (0.8 in)

New rear brake disc nominal thickness - Vehicles with Brembo
brakes

15 mm (0.6 in)

Worn rear brake disc minimum thickness - Vehicles with 3.0L,
3.5L or 4.2L engine

18 mm (0.72 in)

Worn rear brake disc minimum thickness - Vehicles with Brembo
brakes

13 mm (0.52 in)

Maximum front and rear brake disc runout (installed) - Vehicles
with 3.0L, 3.5L or 4.2L engine

0.076 mm ( 0.003 in)

Maximum front brake disc runout (installed) - Vehicles with
Brembo brakes

0.070 mm ( 0.002 in)

Maximum rear brake disc runout (installed) - Vehicles with
Brembo brakes

0.070 mm ( 0.002 in)

Maximum new front and rear brake disc thickness variation -
Vehicles with 3.0L, 3.5L or 4.2L engine

0.005 mm ( 0.0002 in) in
360°

Maximum new front brake disc thickness variation - Vehicles
with Brembo brakes

0.010 mm (0.0003 in) in
360°

Maximum new rear brake disc thickness variation - Vehicles with
Brembo brakes

0.010 mm (0.0003 in) in
360°

Maximum used front and rear brake disc thickness variation -
Vehicles with 3.0L, 3.5L or 4.2L engine

0.009 mm (0.0004 in) in
360°

Maximum front and rear hub face runout (installed) - Vehicles
with 3.0L, 3.5L or 4.2L engine

0.05 mm ( 0.002 in)

Maximum front hub face runout (installed) - Vehicles with
Brembo brakes

0.05 mm ( 0.002 in)

Maximum rear hub face runout (installed) - Vehicles with
Brembo brakes

0.05 mm ( 0.002 in)

Front brake caliper piston diameter - twin piston - Vehicles with
3.0L, 3.5L or 4.2L engine

38 mm (1.52 in) and 45
mm (1.8 in)

Rear brake caliper piston diameter - Vehicles with 3.0L, 3.5L or
4.2L engine

43 mm (1.72 in)

Front brake caliper piston diameter - twin piston - Vehicles with
Brembo brakes

38 mm (1.52 in) and 44
mm (1.8 in)

Rear brake caliper piston diameter - twin piston - Vehicles with
Brembo brakes

28 mm (1.12 in) and 30
mm (1.2 in)
