Inner Constant Velocity (CV) Joint Boot
(47.10.33)

Removal



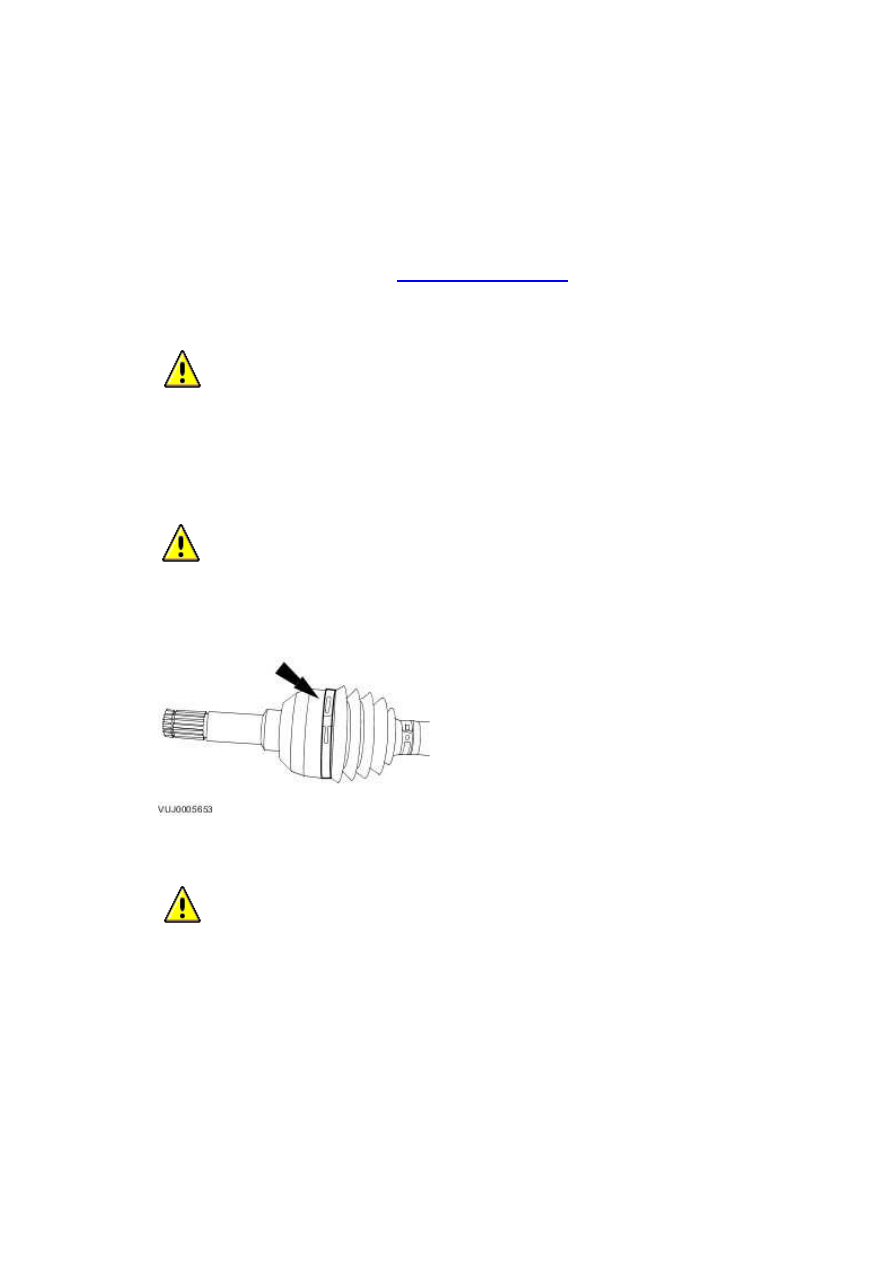

1 . Remove the halfshaft.

For additional information, refer to

Rear Halfshaft (47.10.13)







2 .

  CAUTION: Use suitable protective covers to protect the halfshaft.



Using a suitable clamp, secure the halfshaft.







3

.



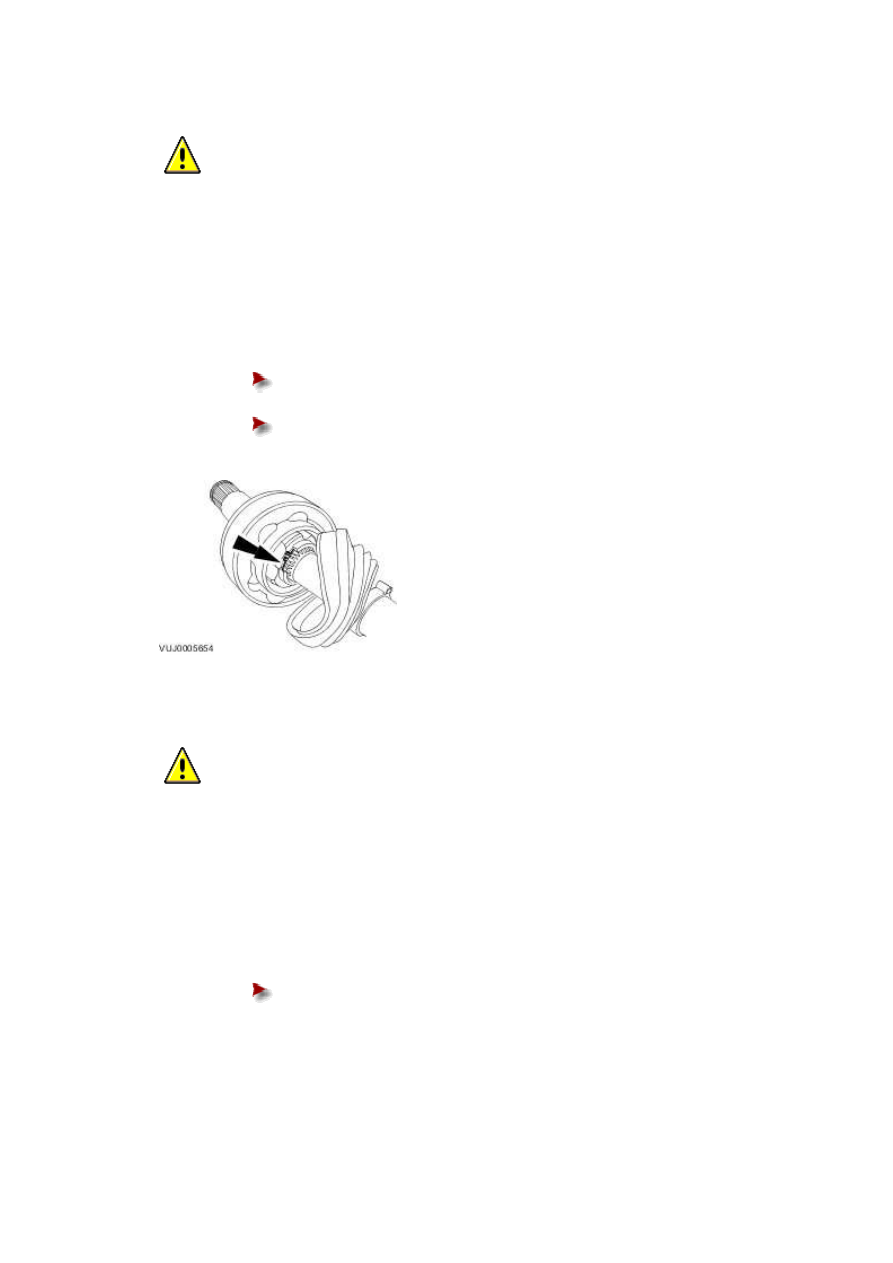

  CAUTION: Make sure the inner constant velocity (CV) joint is not separated from

the halfshaft.





Remove and discard the inner CV joint boot retaining clip.







4 .

  CAUTION: Make sure the CV joint ball bearings do not drop out of the CV joint.



Using a suitable tool, remove the inner CV joint.







5 . Remove the inner CV joint boot.





Remove and discard the retaining clip.











Installation

All vehicles



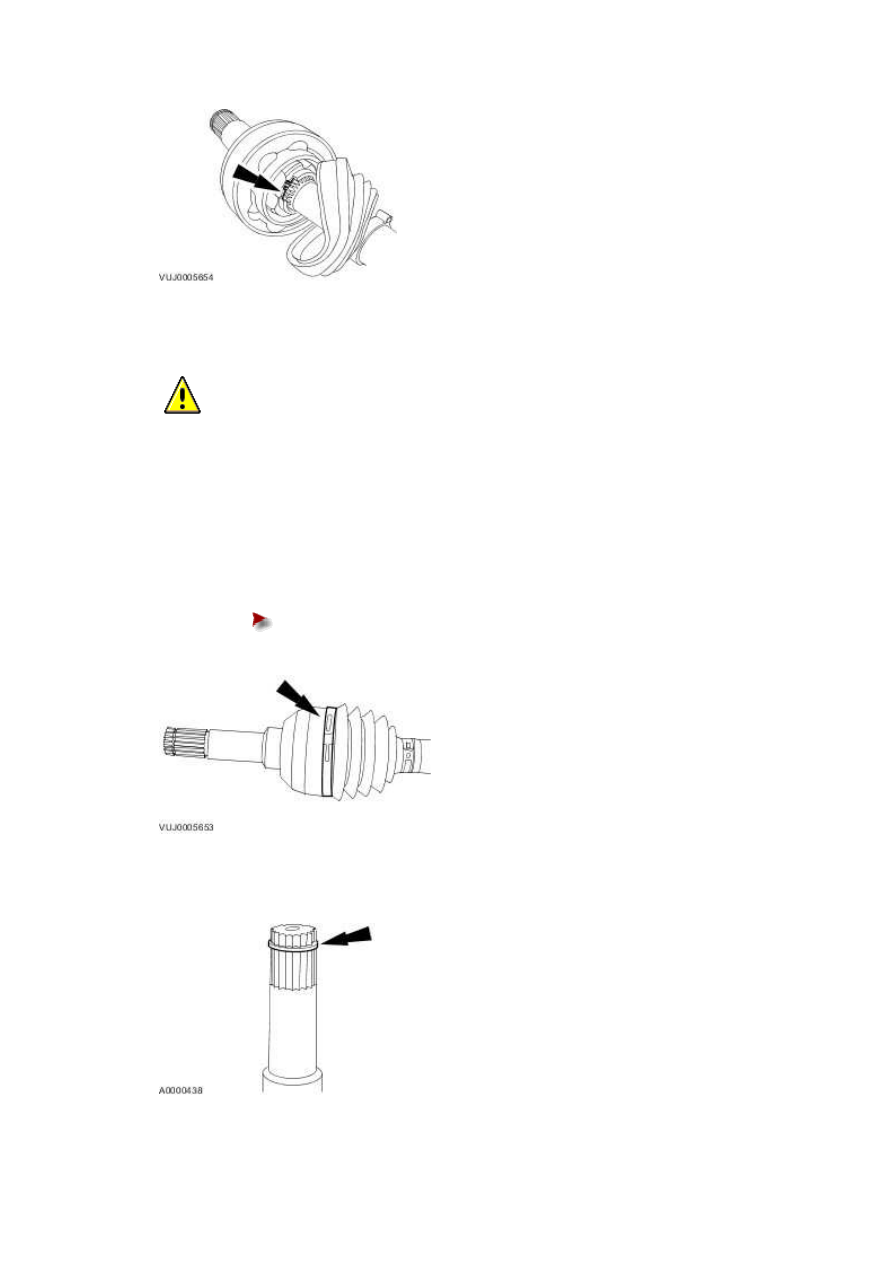

1 . Install the inner CV joint boot.





Install a new retaining clip.







Using a suitable tool, install the retaining clip.









www.

Vehicles without supercharger



2 .

  CAUTION: Make sure the CV joint ball bearings do not drop out of the CV joint.



NOTE:





Use a CV grease meeting Jaguar specification.



Fit the inner CV joint.





Fill the CV joint with 40 grams of grease.







Fill the CV joint boot with 100 grams of grease.









Vehicles with supercharger



3 .

  CAUTION: Make sure the CV joint ball bearings do not drop out of the CV joint.



NOTE:





Use a CV grease meeting Jaguar specification.



Fit the inner CV joint.





Fill the CV joint with 100 grams of grease.









All vehicles



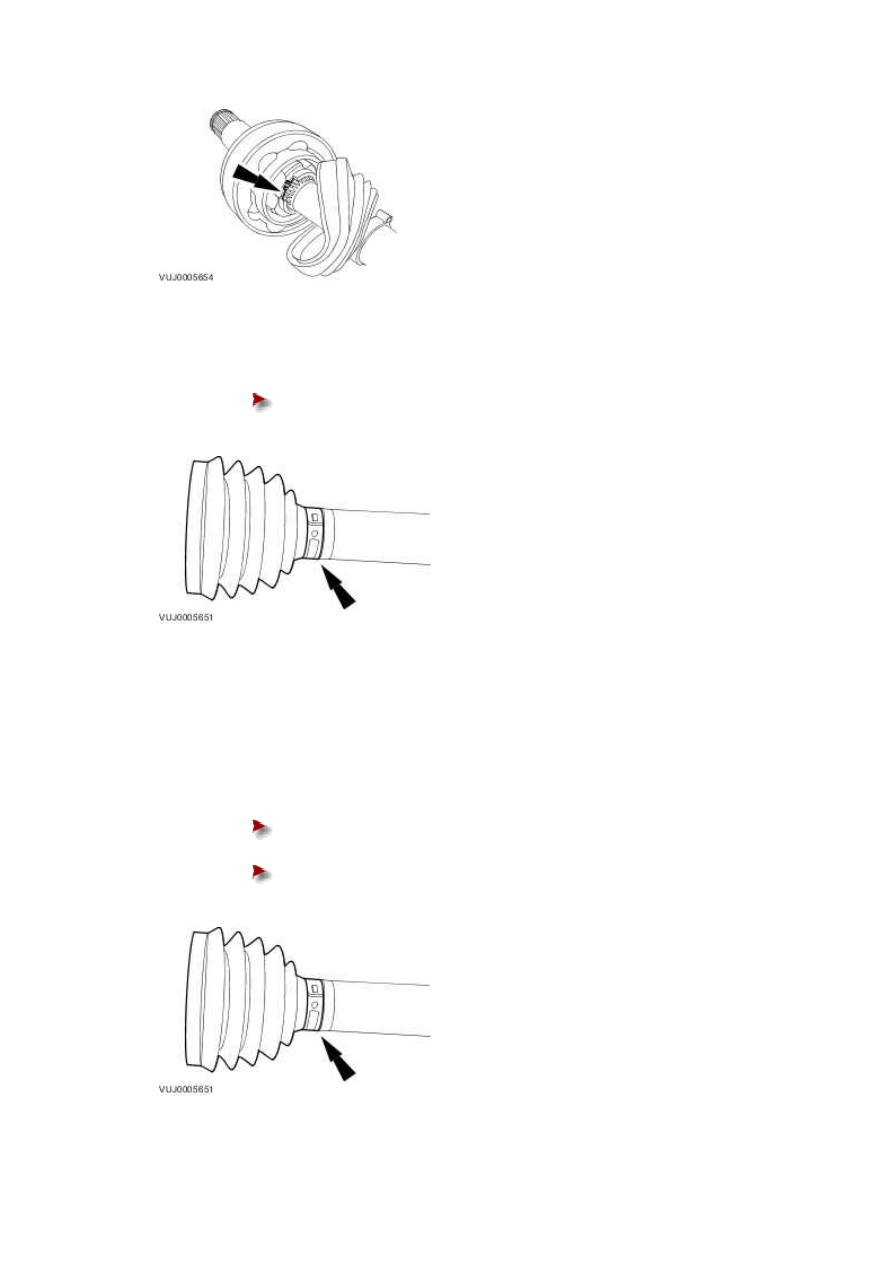

4 .

  CAUTION: Make sure the CV joint is not separated from the halfshaft.



NOTE:





Make sure enough air is present in the CV boot.



Install a new retaining clip.





Using a suitable tool, install the retaining clip.











5 . Install a new retaining clip.
