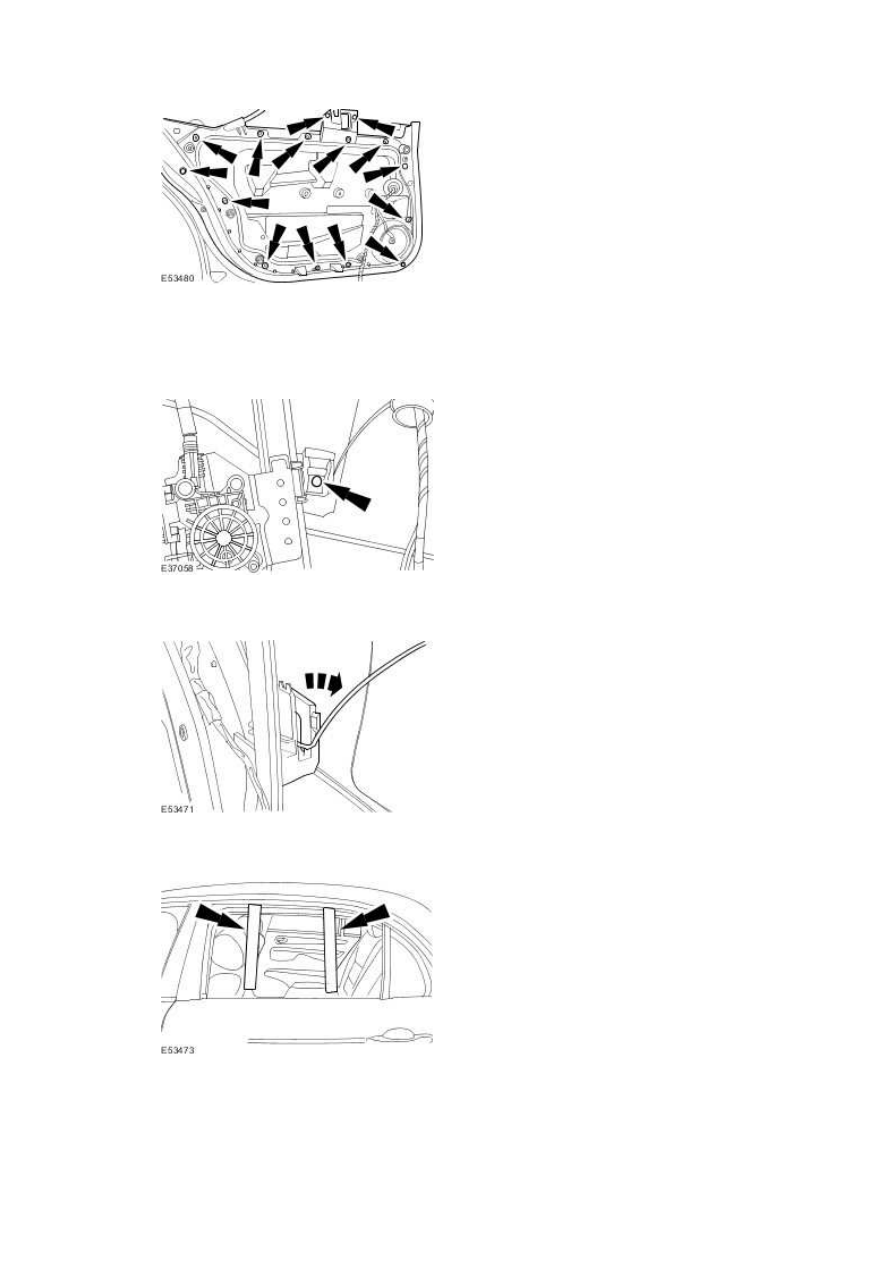

6 . Power the rear door window glass to its fully open position.

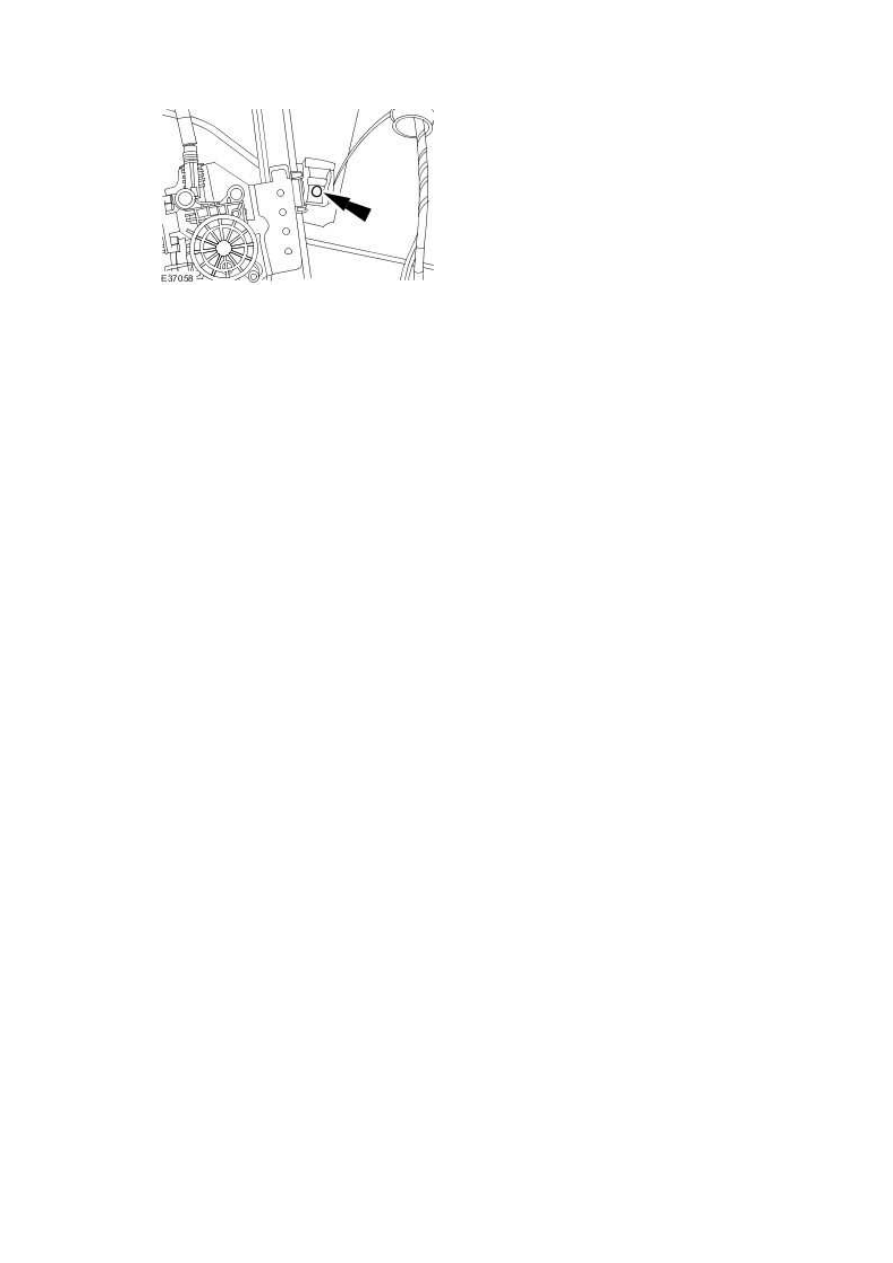

7 . Undo the rear door window glass retaining bolt.







8 . Detach the rear door window glass from the window regulator.







9 . Using suitable tape secure the rear door window glass in the fully closed position.

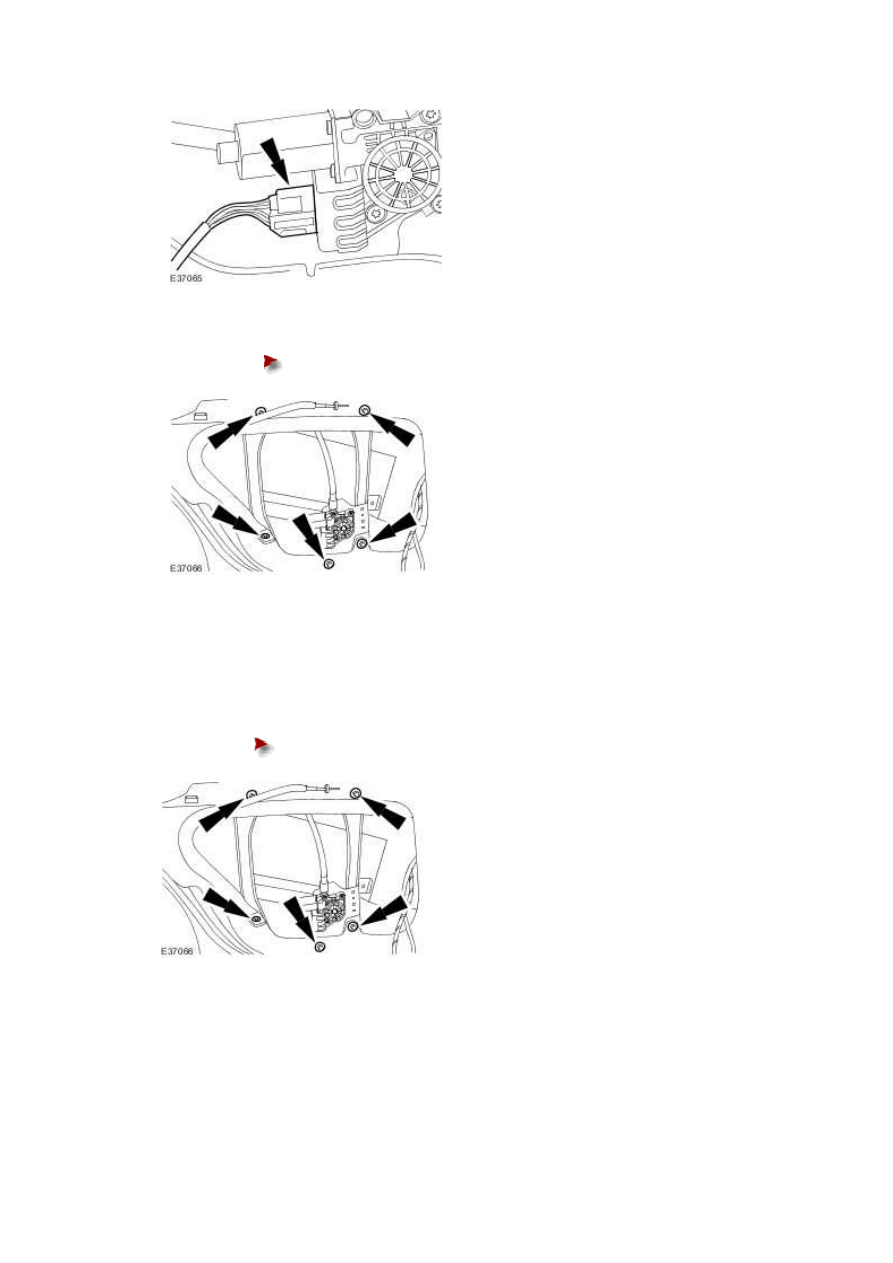

10 . Disconnect the rear door window regulator and motor electrical connector.







11 . Remove the rear door window regulator and motor.





Remove the rear door window regulator and motor retaining bolts.








Installation



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.









2 . Tighten to 7 Nm.

www.







3
.

NOTE:



When the battery has been disconnected and connected the settings for the
windows one touch facility and the anti-trap facility will have been erased.


Initialize the door window motors.
For additional information, refer to Door Window Motor Initialization







Rear Window Glass (76.81.11)

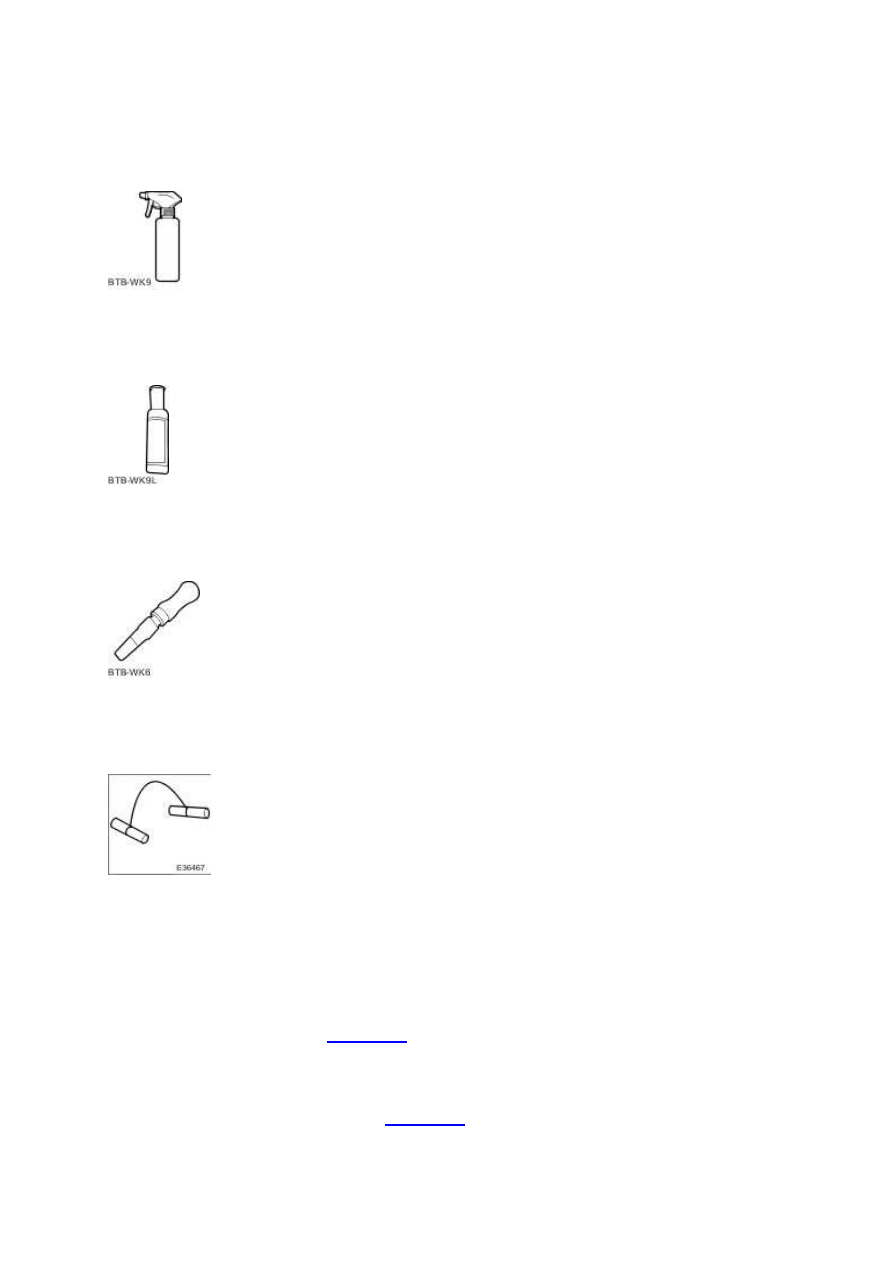

Special Service Tools





Spray Bottle

WK9







Lubricant Concentrate

WK9L







Adhesive Removal Blade - Body

WK6







Cheese Wire Handles and Cheese Wire

42-001A and 42-001A-01

Removal



1 . Remove the parcel shelf. <<501-05>>





2 . Remove high mounted stoplamp. <<417-01>>
