Jaguar XJ (X350). Manual - part 1493



10 . Install the rear door speaker.





Tighten the retaining bolts.









11 . Connect the rear door speaker electrical connector.







12 . Using a suitable sealant, seal the rear door panel seal.







13 . Install the rear door latch trim panel.





Tighten the retaining screw.









14 . Install the rear door inner weather strip.





15 . Remove the protection from the rear door trim and rear door frame.







16 . NOTE:



Make sure the area is clean and dry.


Apply a 10 mm bead of sealant to the rear door window glass seal and the rear door panel seal.





Apply a suitable glass primer to the rear door glass.










www.

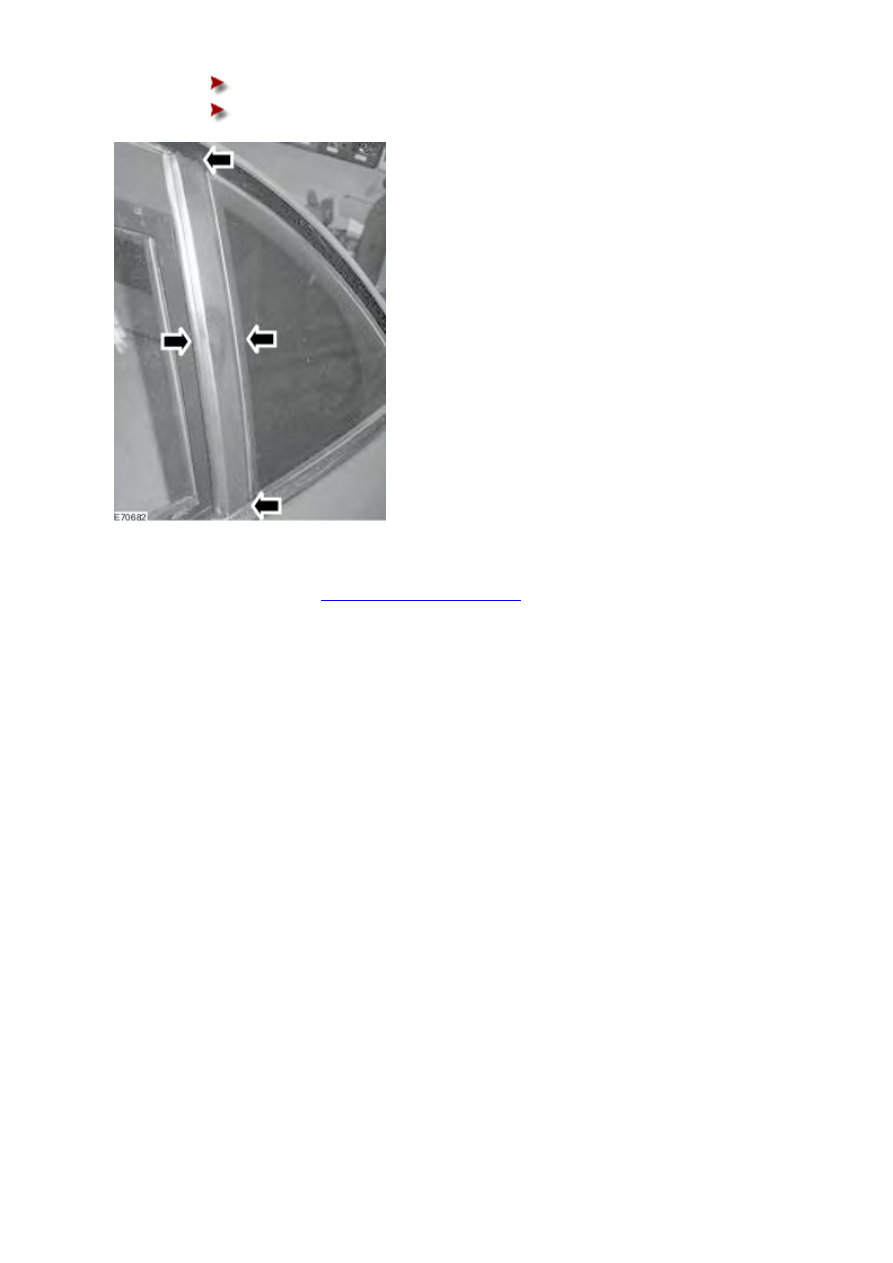

17 . Install the rear door glass trim panel.





Apply a suitable metal primer to the inner edge of the rear door glass trim panel.





Apply a suitable rubber primer to the inner edge of the rear door glass.









18 . Install the rear door trim panel.

For additional information, refer to

Rear Door Trim Panel (76.34.04)



Rear Door Window Regulator and Motor
(86.25.09)

Removal



1 . Remove the rear door trim panel.

For additional information, refer to Rear Door Trim Panel (76.34.04)

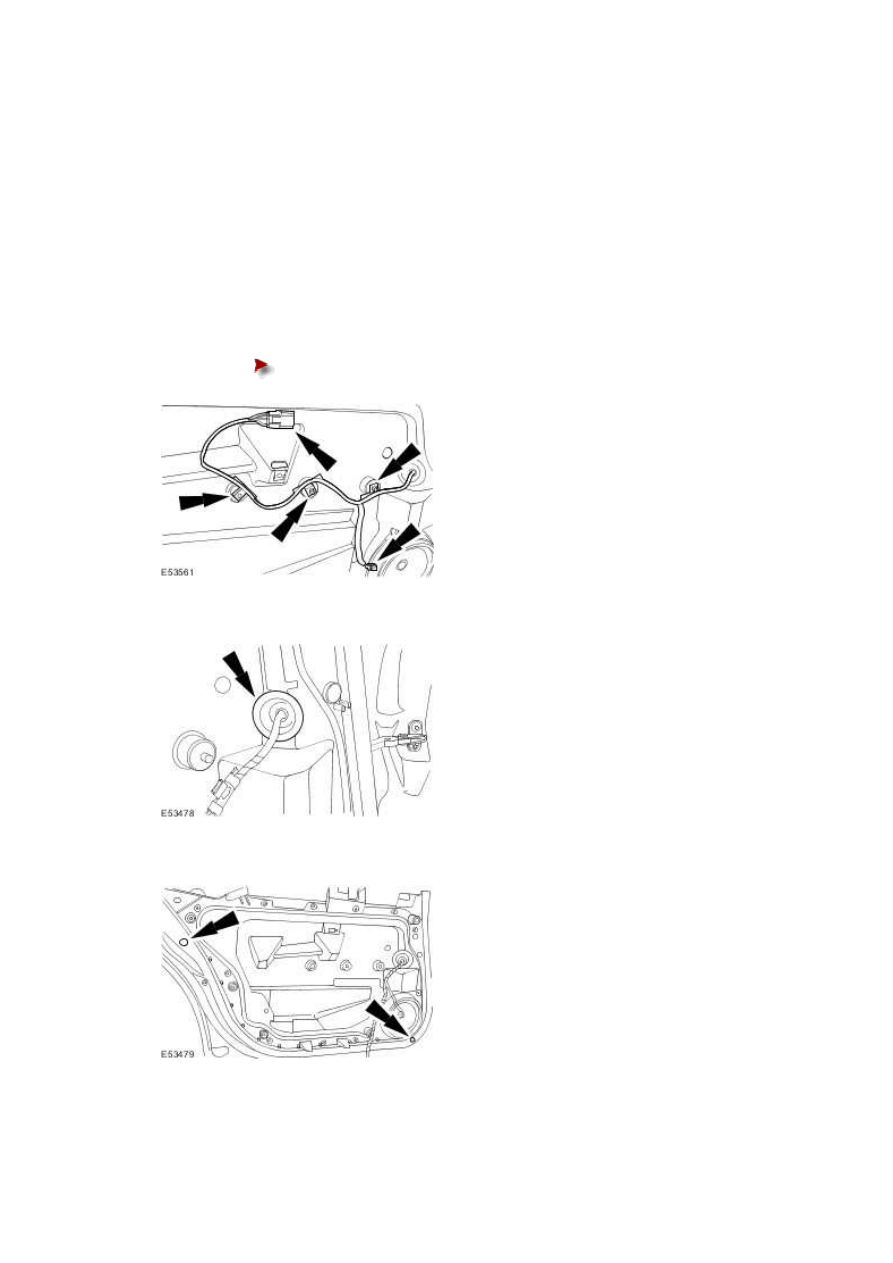

2 . Detach the rear door wiring harness.





Disconnect the rear door speaker electrical connector.









3 . Detach the rear door wiring harness grommet.







4 . Remove the rear door inner weather-shield retaining screw covers.







5 . Remove the rear door inner weather-shield.

www.
