Jaguar XJ (X350). Manual - part 1471



5
.

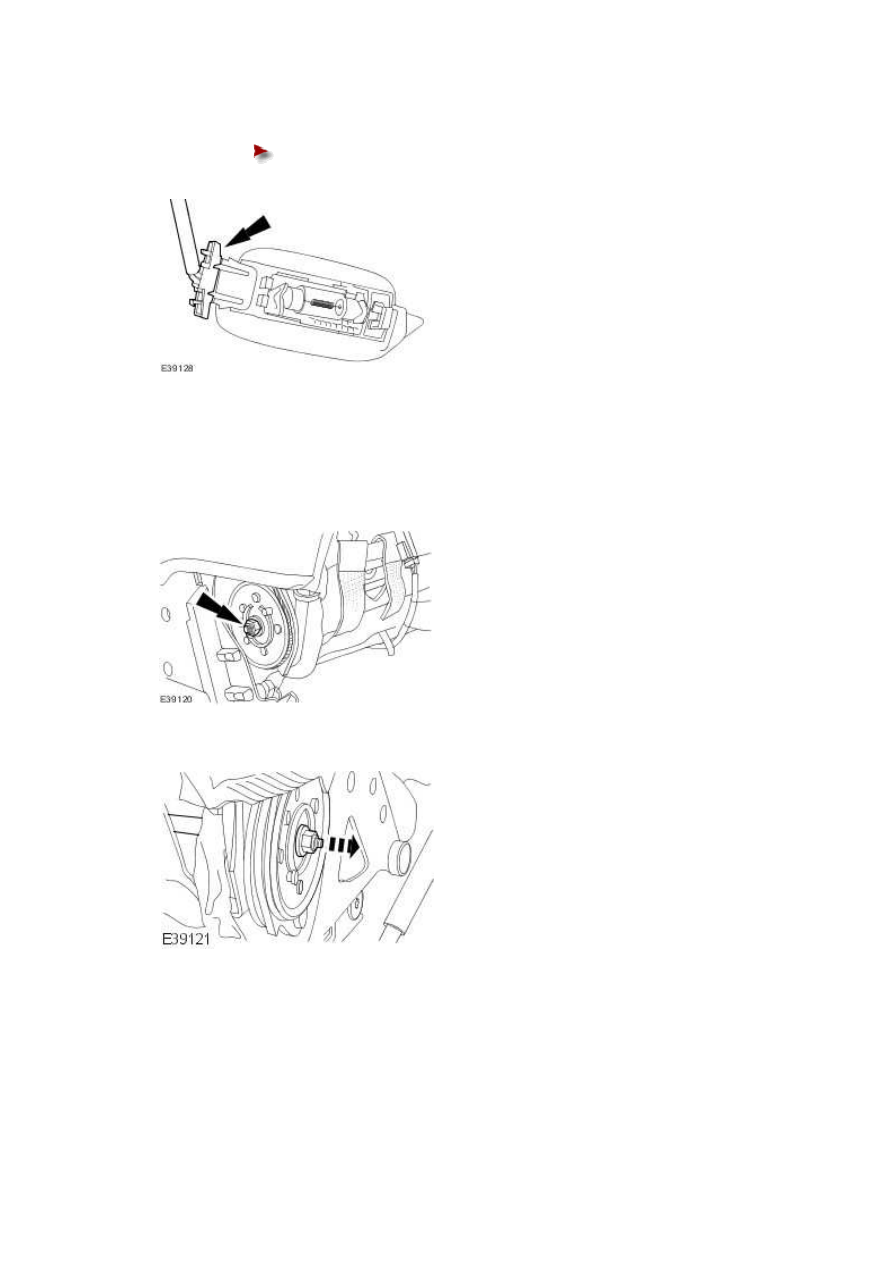

Remove the front seat backrest trim panel.





Disconnect the rear passenger footwell courtesy lamp electrical
connector.









6
.

NOTE:



Do not remove or carry out any repairs to the anti-whiplash system (AWS) on the
front seat back.


Remove the front seat recliner motor shaft retaining nut.







7 . Remove the front seat recliner motor shaft.







8 . Detach the front seat backrest cover.







9 . Detach the front seat recliner motor.

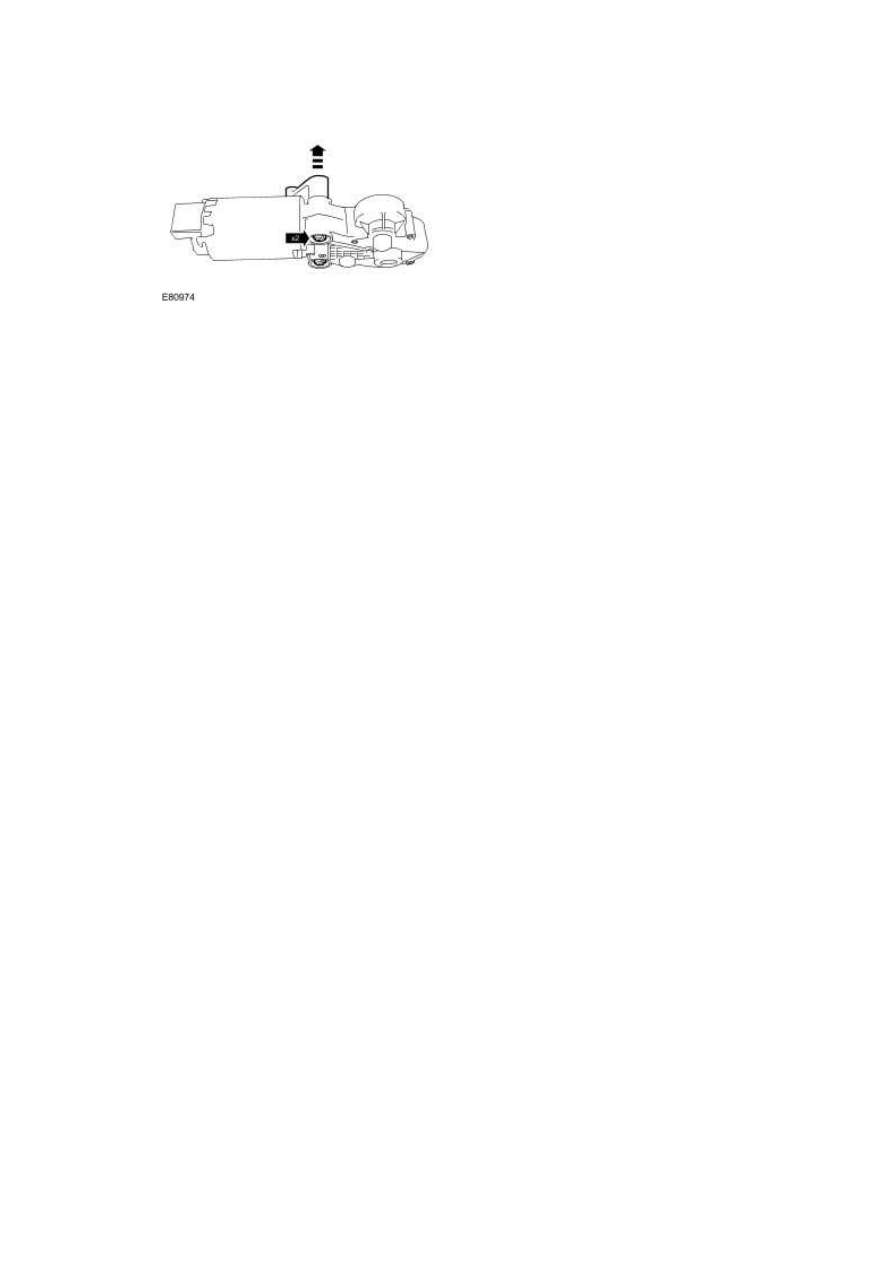

10 . Remove the front seat recliner motor.





Disconnect the front seat recliner motor electrical connector.








Installation



1 . To install, reverse the removal procedure.







www.

Front Seat Recliner Motor - VIN Range:
H18680->H99999 (86.75.04)

Removal



1
.

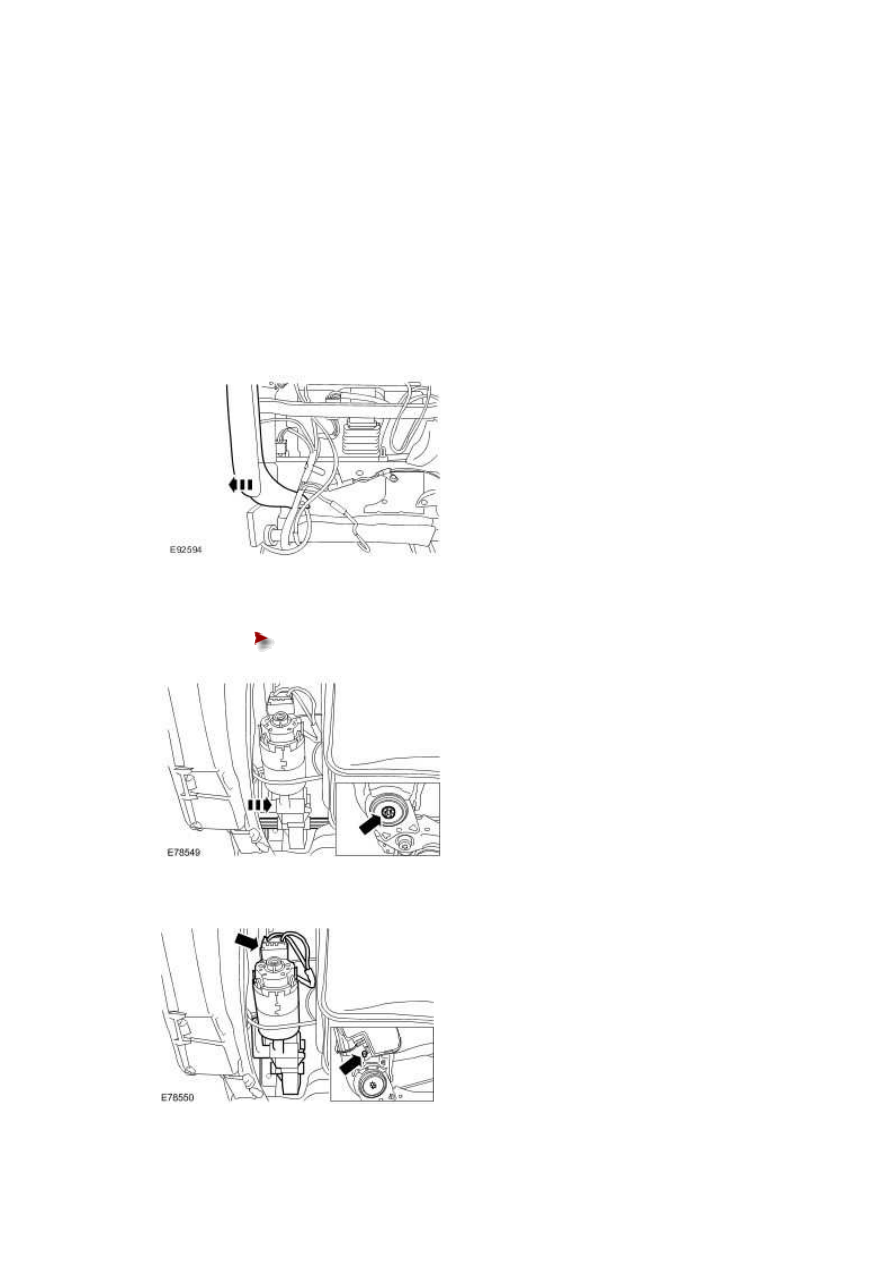

Remove the front seat backrest rear cover.
For additional information, refer to Front Seat Backrest Rear Cover - VIN Range:
H18680->H99999 (76.70.03)





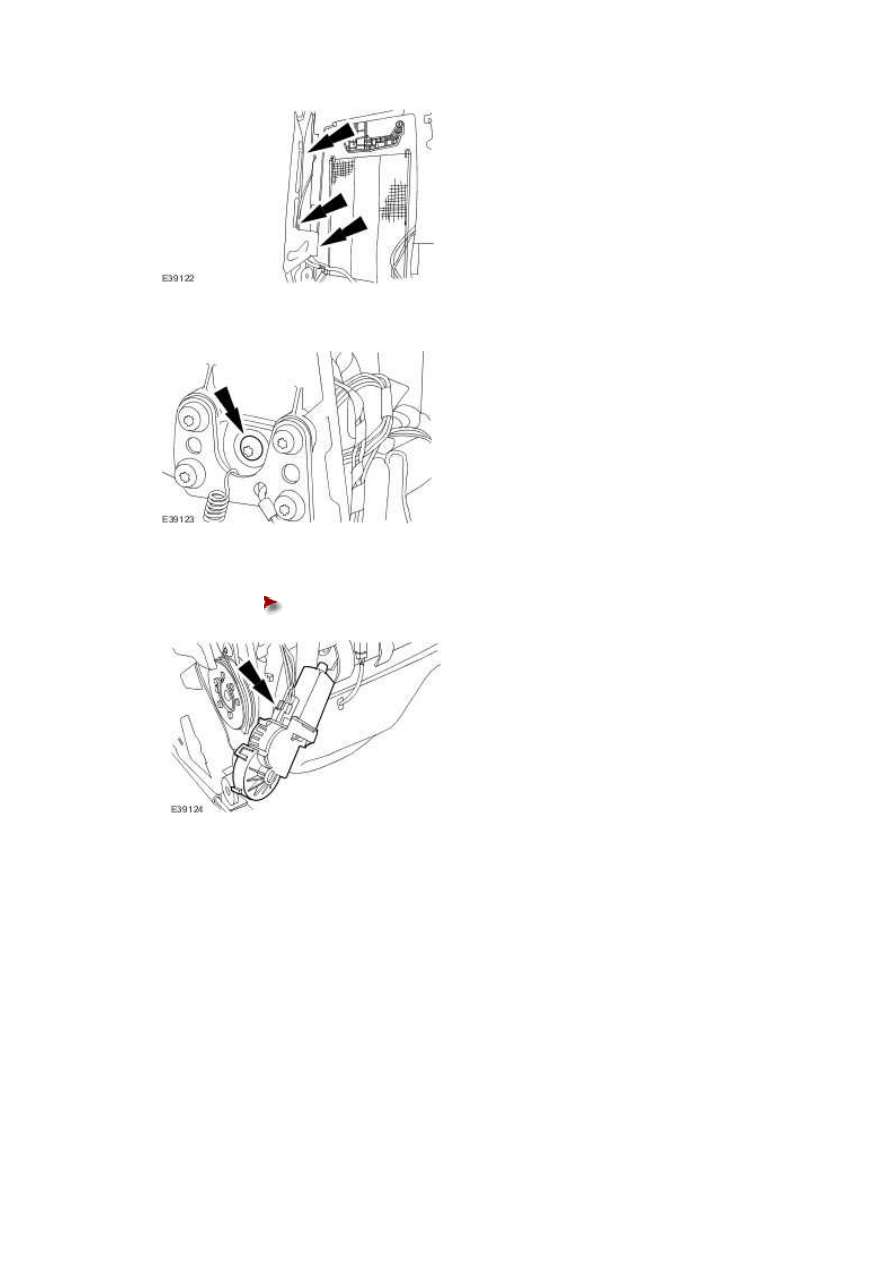

2 . Detach the front seat backrest cover.







3 . Reposition the front seat backrest recliner motor shaft.





Remove the retaining clip.









4 . Remove the front seat recliner motor.







5 . Remove the front seat recliner motor bracket.






Installation



1 . To install, reverse the removal procedure.
