Jaguar XJ (X350). Manual - part 1470

Front Seat Rear Height Adjustment Motor
(86.75.32)

Removal



1
.

Remove the front seat backrest rear cover.
For additional information, refer to Front Seat Backrest Rear Cover - VIN Range:
H18680->H99999 (76.70.03)

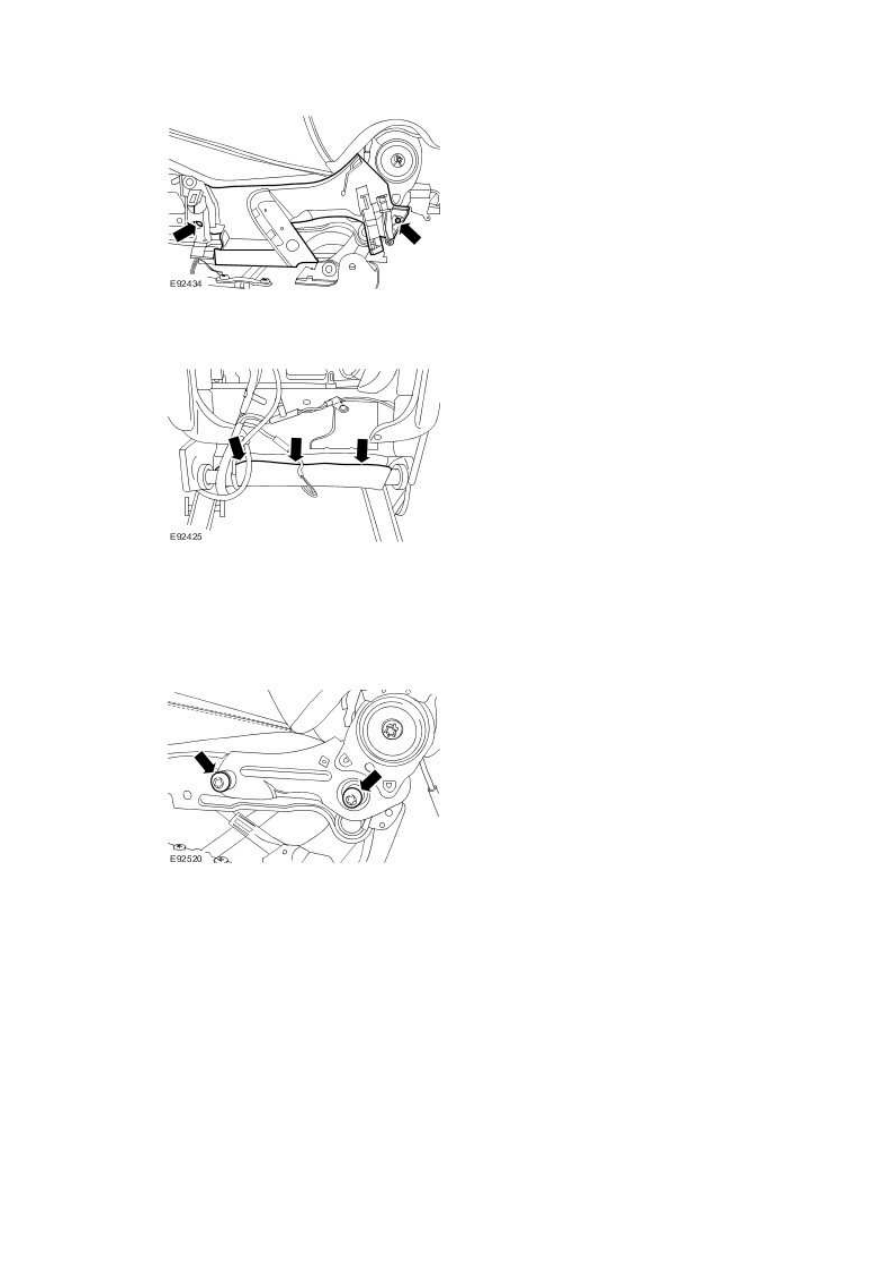

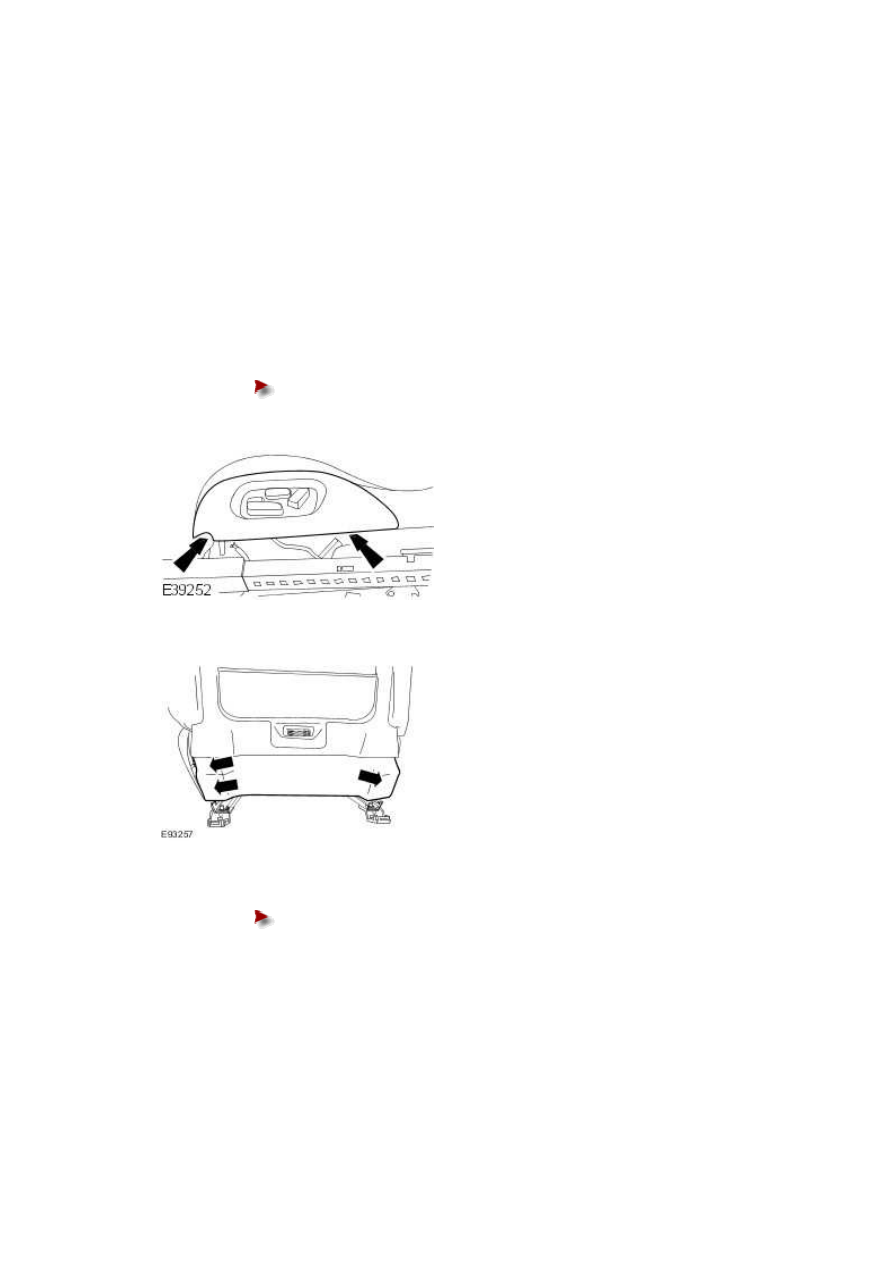

2 . Detach and reposition the front seat control switch and trim panel assembly.





Remove the retaining screws.









3 . Detach the front seat backrest lower rear cover.







4 . Remove the front seat LH trim panel.





Remove the retaining screws.









5 . Detach the front seat backrest cover velcro strap.







6 . NOTE:



Left-hand side shown, right-hand side similar.

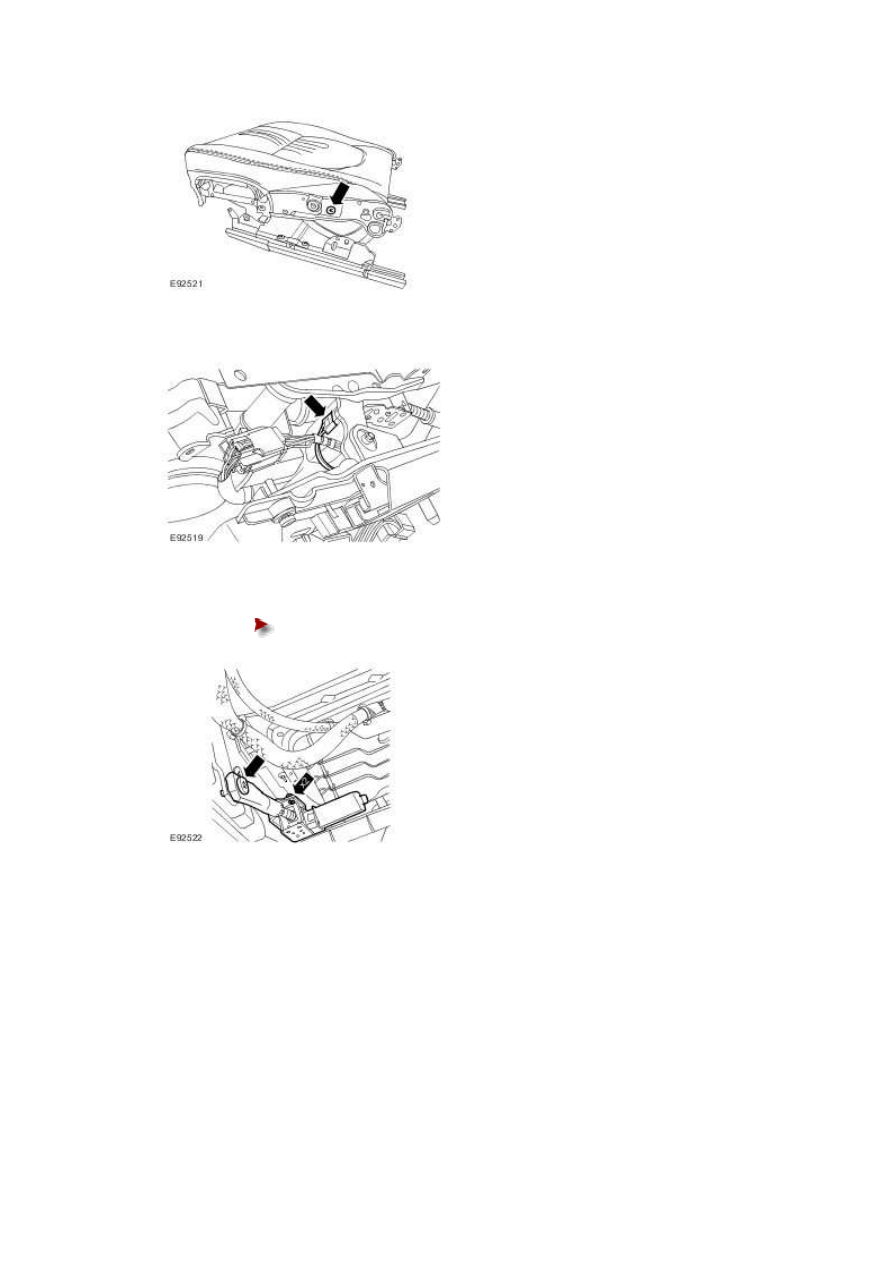

Displace and reposition the front seat backrest.







7 . NOTE:



Left-hand side shown, right-hand side similar.


Reposition the seat base.

www.







8 . Disconnect the front seat rear height adjustment motor electrical connector.







9 . Remove the front seat rear height adjustment motor.





Remove the retaining screws.








Installation



1 . To install, reverse the removal procedure.







Front Seat Recliner Motor - VIN Range:
G00442->H18679 (86.75.04)

Removal



1 . Remove the front seat.

For additional information, refer to Front Seat (76.70.01)

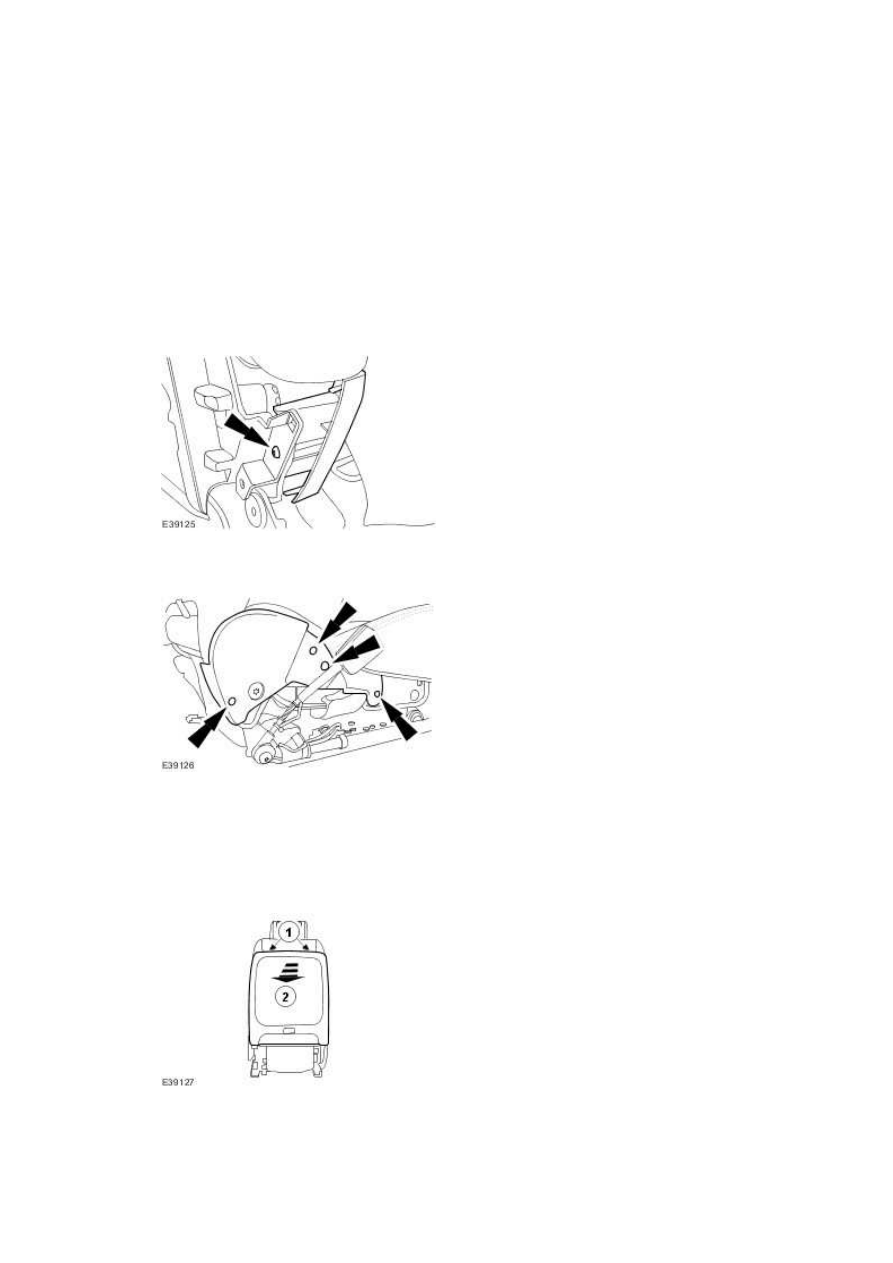

2 . Remove the front seat backrest hinge inner trim panel.







3 . Remove the front seat backrest inner trim panel.







4 . Detach the front seat backrest trim panel.



1) Detach the front seat backrest trim panel retaining clips.



2) Detach the front seat backrest trim panel.
