Jaguar XJ (X350). Manual - part 1430






Installation



1 . To install, reverse the removal procedure.





Tighten to 2 Nm.











Radiator Grille (76.55.03)

Removal

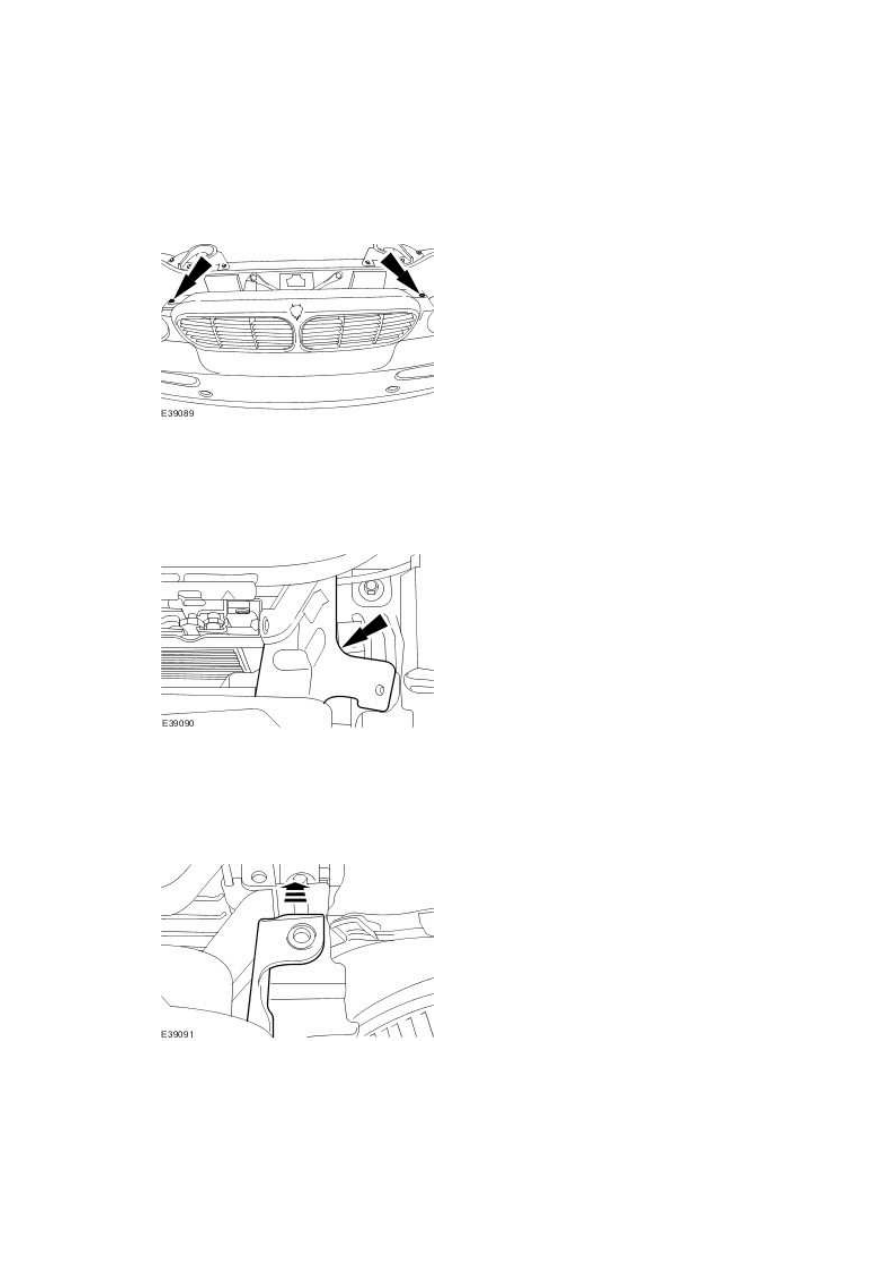

1 . Remove the radiator grille retaining bolts.







2 . NOTE:



Left-hand shown, right-hand similar.


Remove the air deflector.







3 . NOTE:



Left-hand shown, right-hand similar.

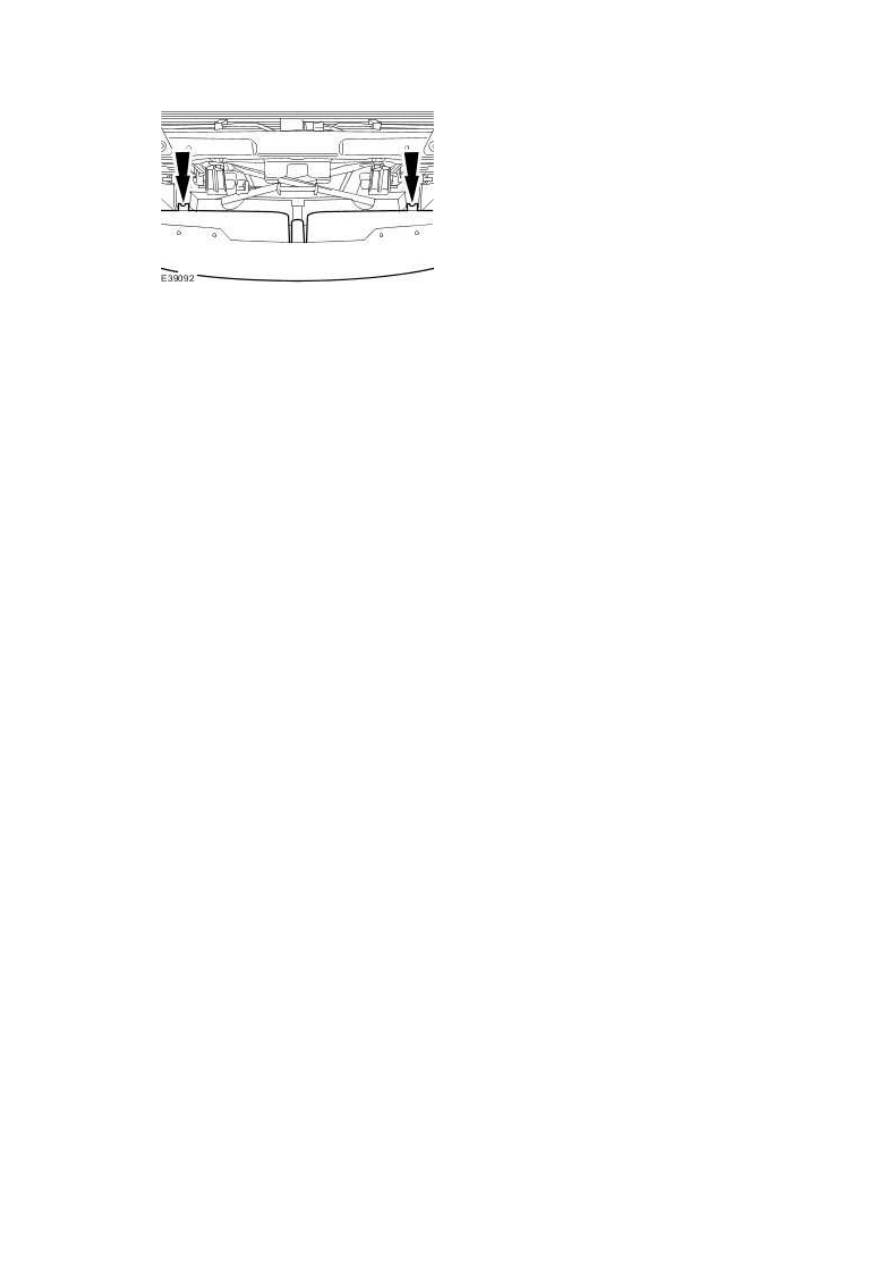

Detach the radiator grille.







4 . Remove the radiator grille.

www.






Installation



1
.

NOTE:



Check the lower radiator grille retaining legs are fully seated by lifting the rubber
skirts after installation.


To install, reverse the removal procedure.







Rocker Panel Moulding (76.11.36)

Removal

Short wheelbase



1 . NOTE:





Left-hand shown, right-hand similar.



Remove the rocker panel moulding front retaining screws.

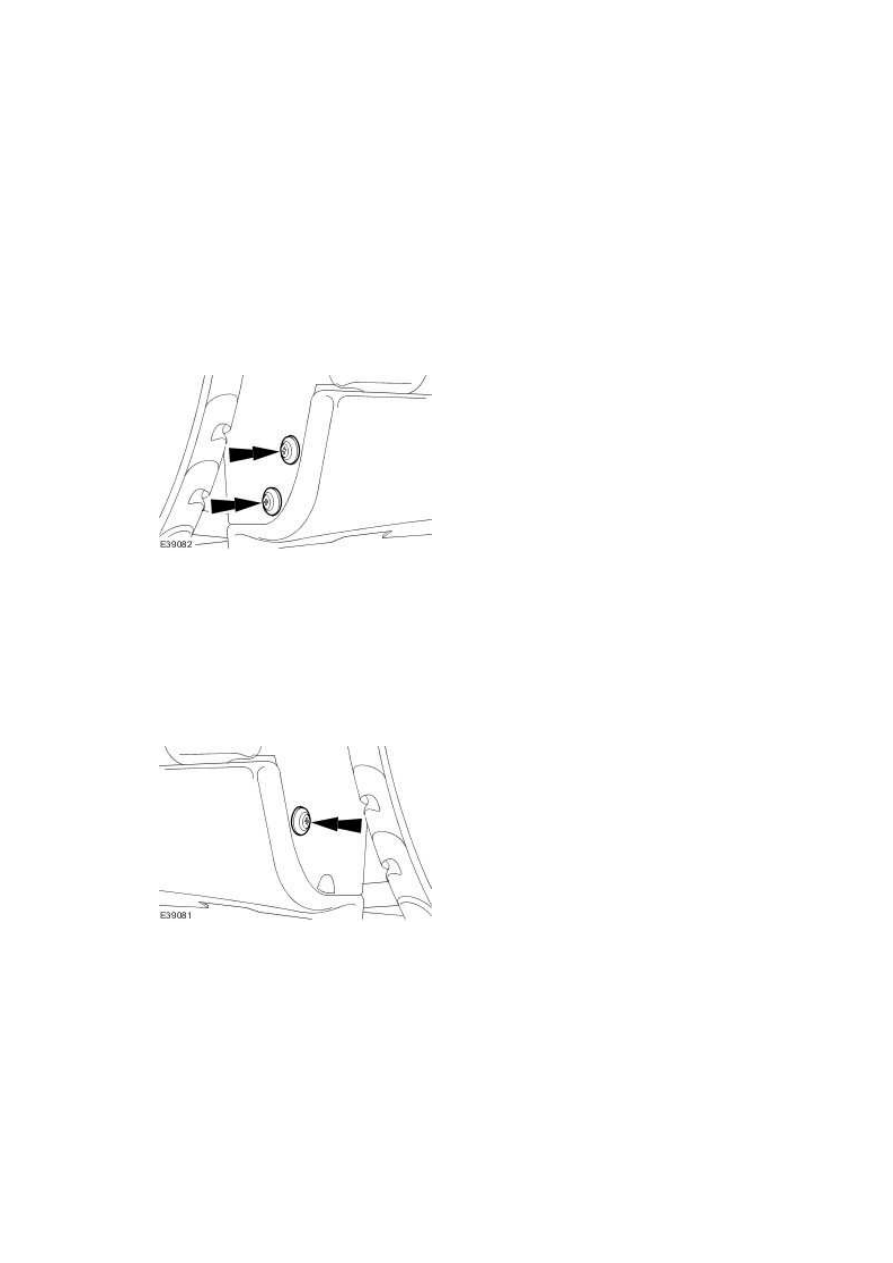

2 . NOTE:





Left-hand shown, right-hand similar.



Remove the rocker panel moulding rear retaining screw.





Long wheelbase



3 . NOTE:





Left-hand shown, right-hand similar.



Remove the rocker panel moulding front retaining clips.
