Jaguar XJ (X350). Manual - part 1429







6 . Remove the luggage compartment lid moulding.






Installation



1 . To install, reverse the removal procedure.





Tighten to 2 Nm.











Luggage Compartment Lid Moulding - VIN
Range: H18680->H99999 (76.43.79)

Removal

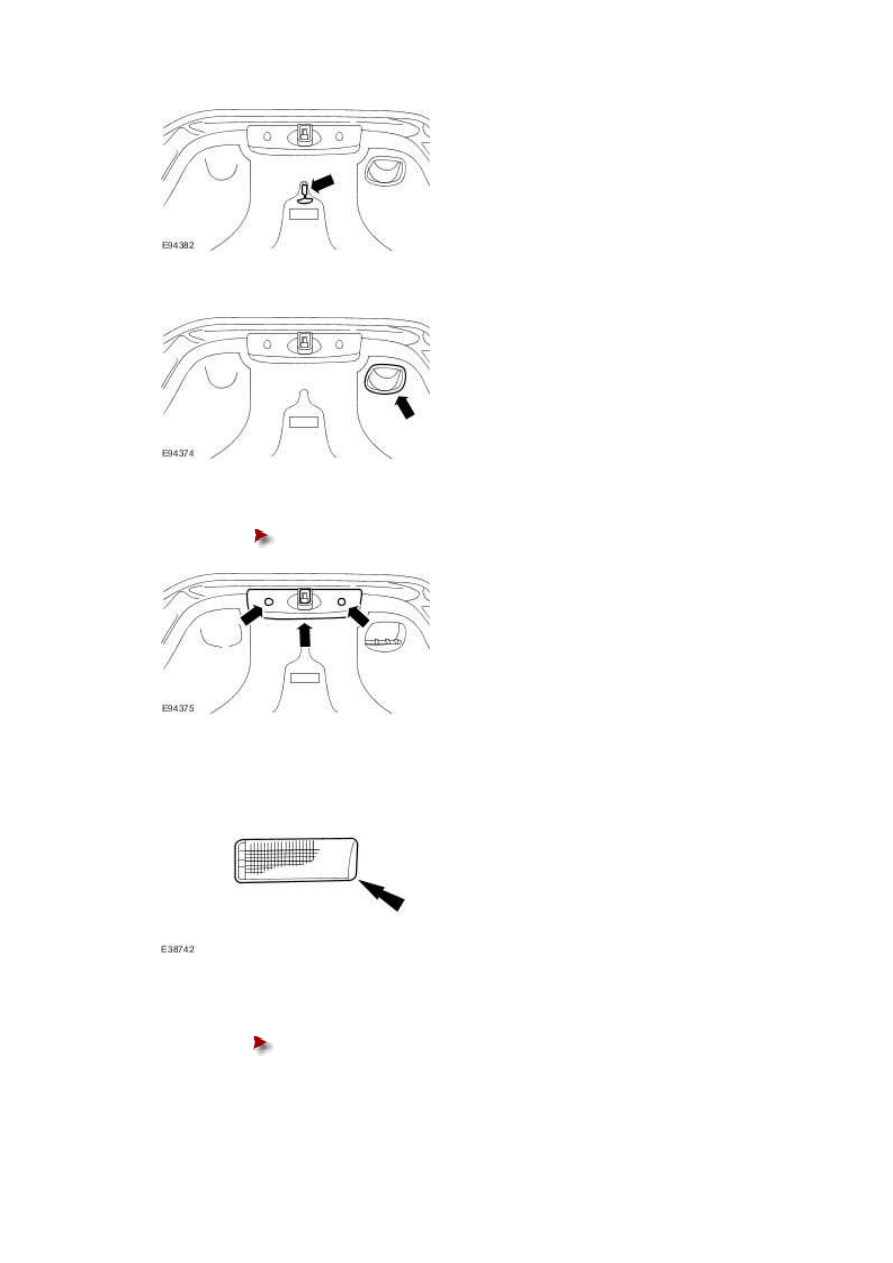

1 . Release the warning triangle retaining clip.







2 . Remove the warning triangle.







3 . Remove the warning triangle retaining bracket.





Remove the retaining bolts.









4 . NOTE:



Federal market vehicles only.


Detach the luggage compartment emergency release handle.

www.

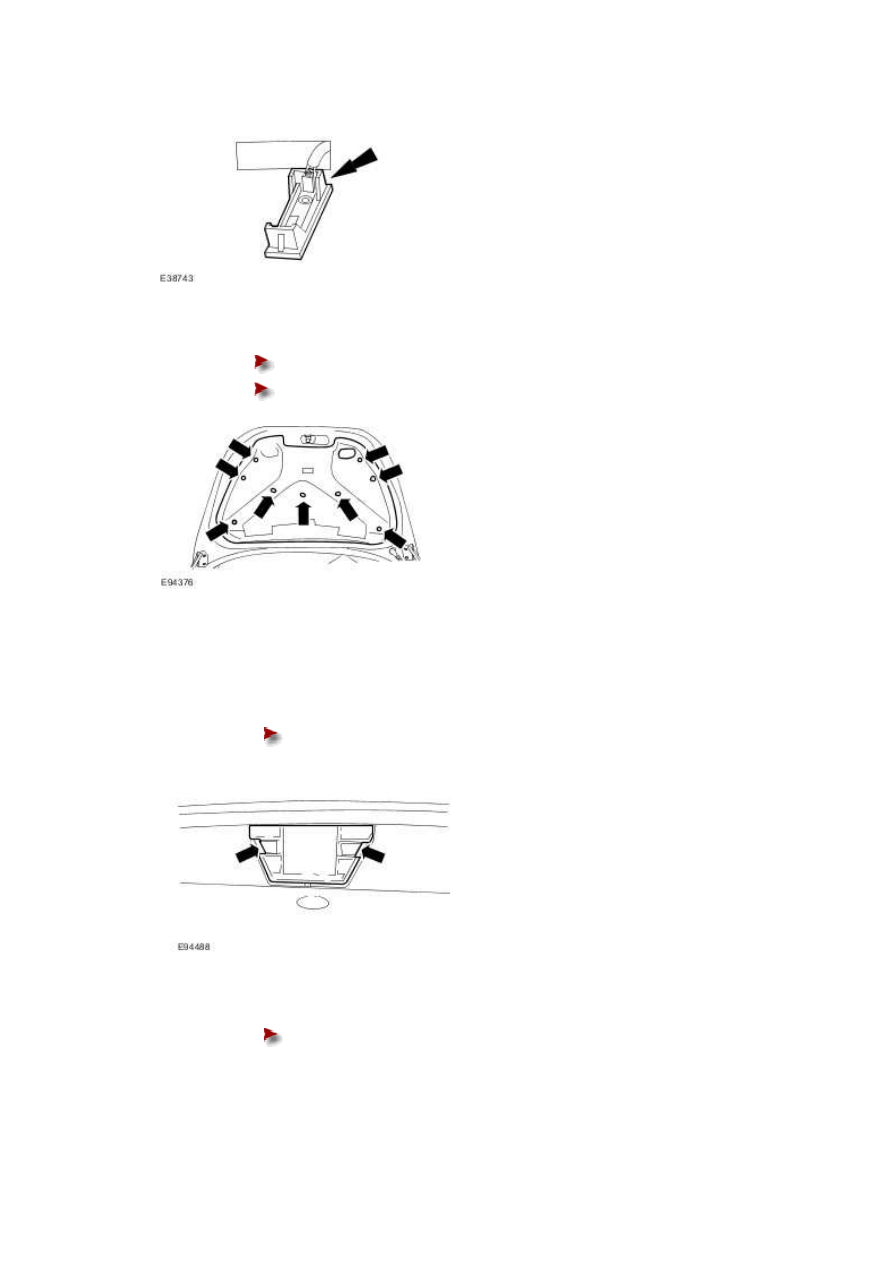

5 . Remove the luggage compartment lid grab handle.







6 . Remove the luggage compartment lid latch trim cover.





Remove the retaining clips.









7 . Detach the luggage compartment lid courtesy lamp.







8
.

Remove the luggage compartment lid courtesy lamp.





Disconnect the luggage compartment lid courtesy lamp electrical
connector.

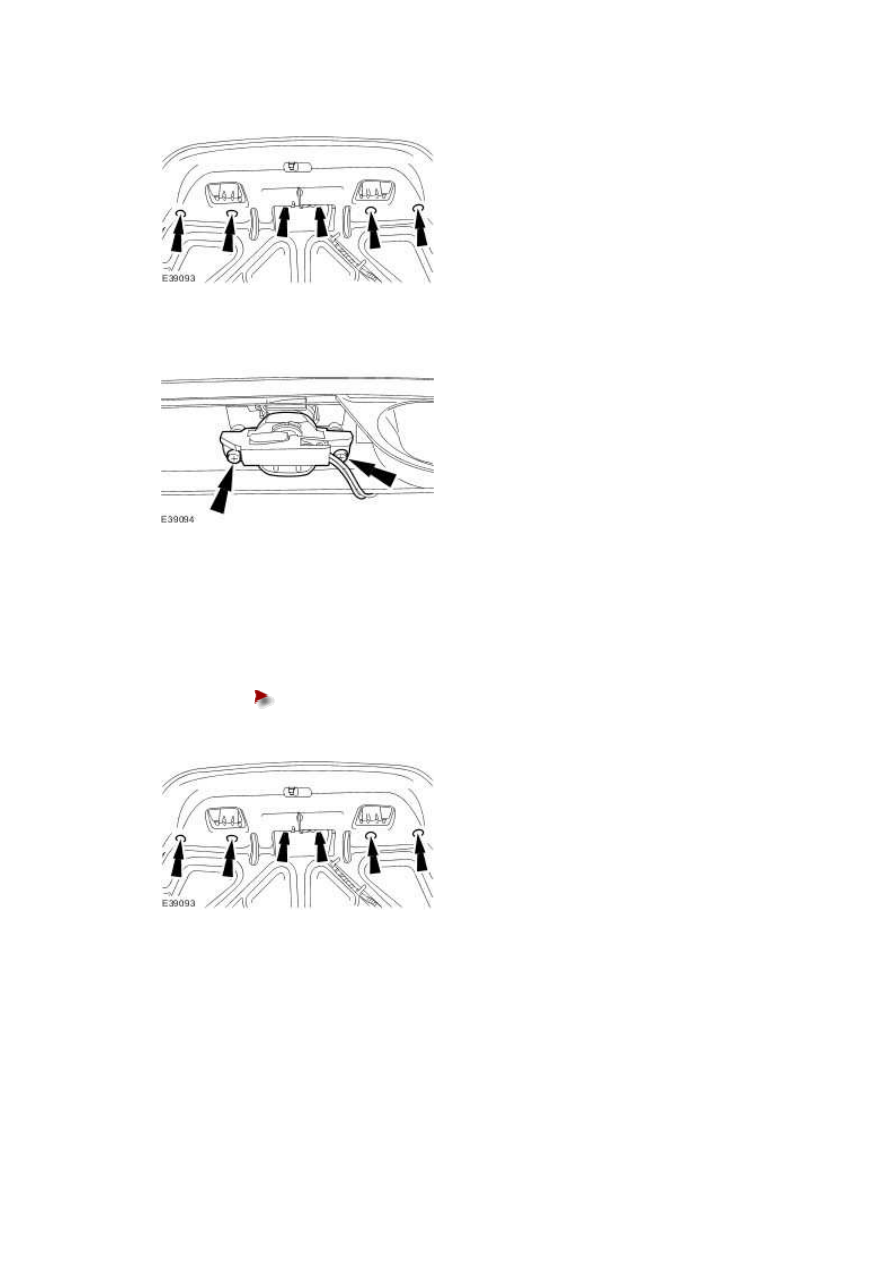

9 . Remove the luggage compartment lid liner.





Remove the retaining clips.





Disconnect the courtesy lamp electrical connector.









10 . NOTE:



Left-hand shown, right-hand similar.


Remove the licence plate lamp.





Release the retaining tangs.









11 . Detach the luggage compartment lid moulding.





Remove the retaining nuts.
