Jaguar XJ (X350). Manual - part 1418

Front Door Trim Panel (76.34.01)

Removal



1 . Remove the front door interior handle retaining screw cover.







2 . Remove the front door interior handle retaining screw.

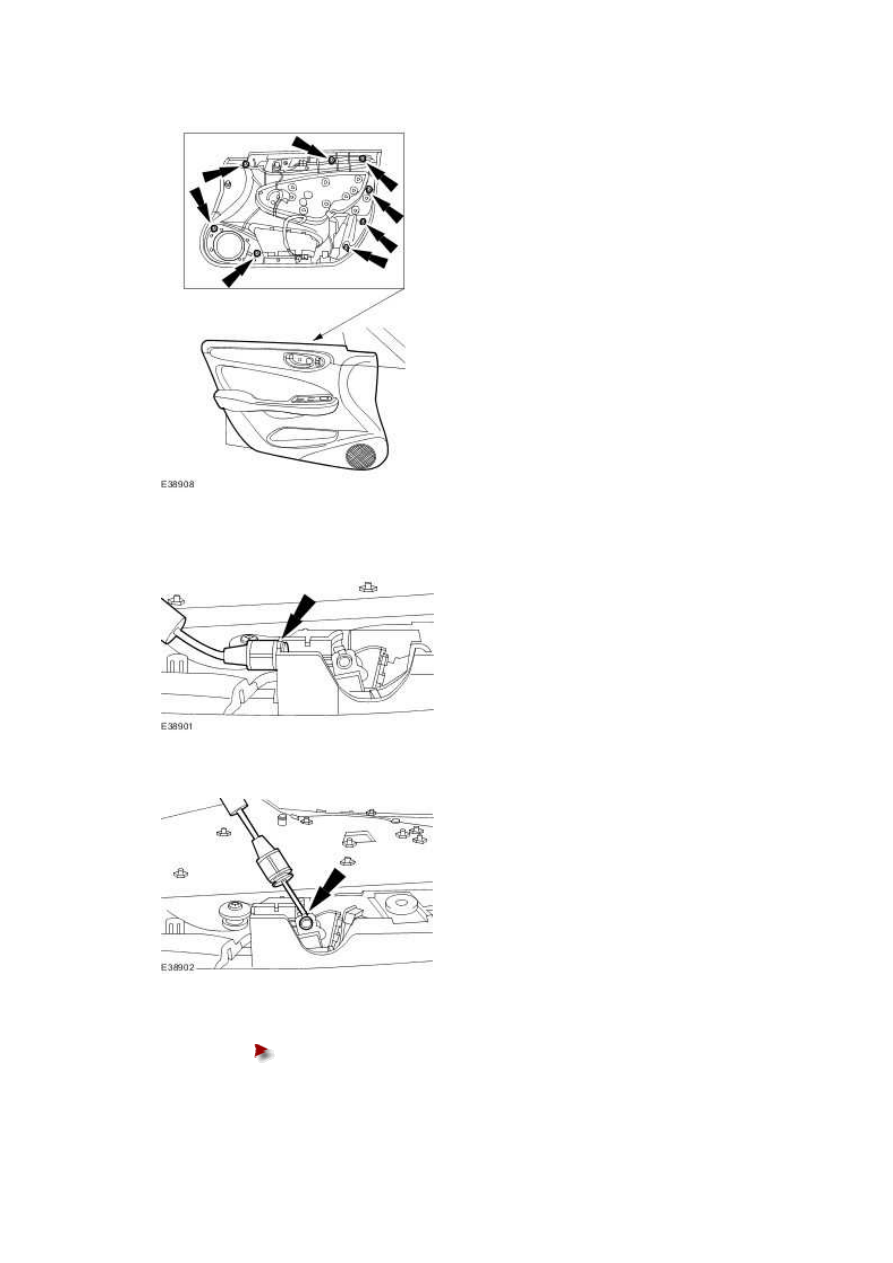

3 . Remove the front door trim panel retaining screws.







4 . Detach the front door door trim panel.







5 . Detach the front door interior handle cable.







6 . Remove the front door interior handle cable.







7 . Remove the front door trim panel.

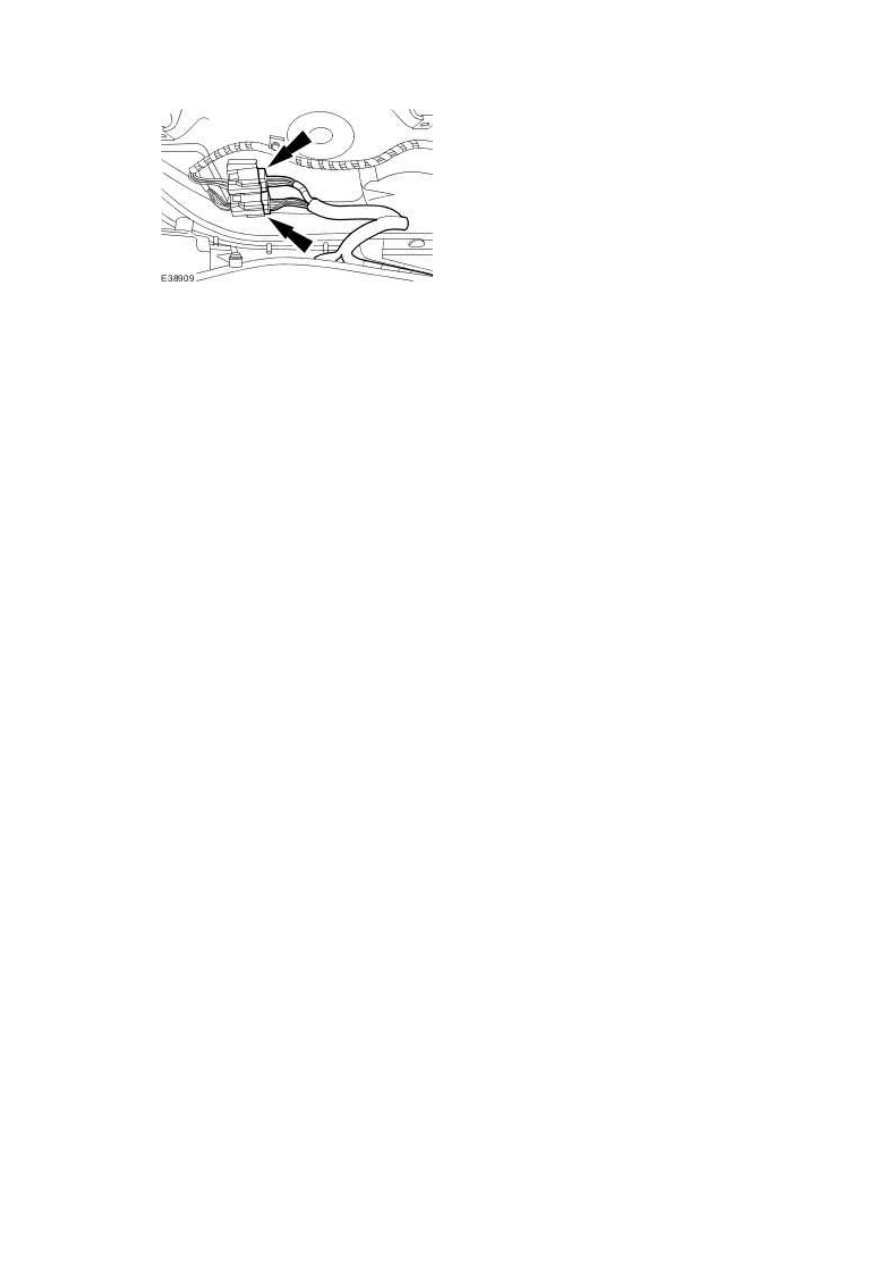

Disconnect the electrical connectors.



www.






Installation



1 . To install, reverse the removal procedure.










Front Door Trim Panel (76.34.01) – Armoured

Removal

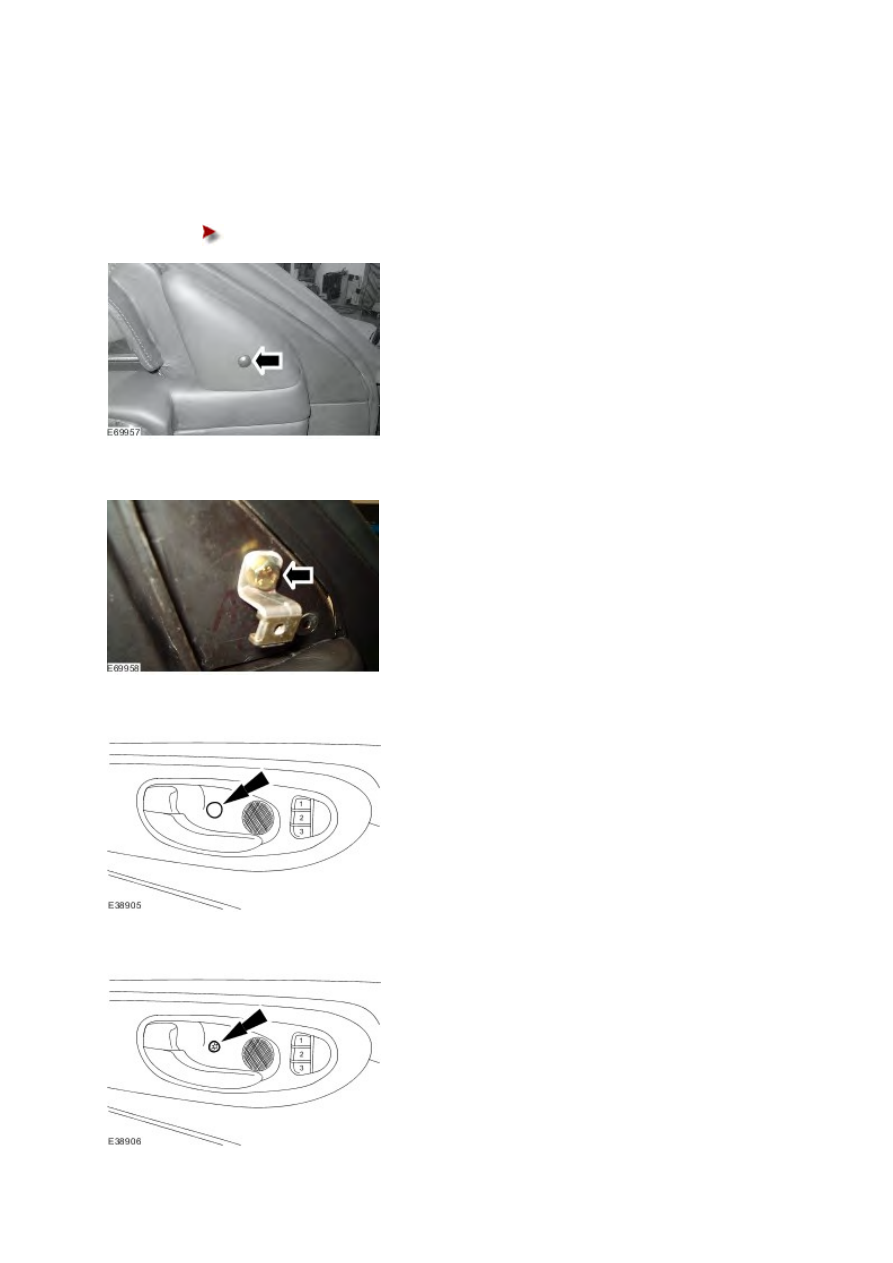

1 . Remove the exterior mirror access panel cover.





Remove the retaining screw.









2 . Remove the exterior mirror access panel cover retaining bracket.







3 . Remove the front door interior handle retaining screw cover.







4 . Remove the front door interior handle retaining screw.





Published: Mar 28, 2014
