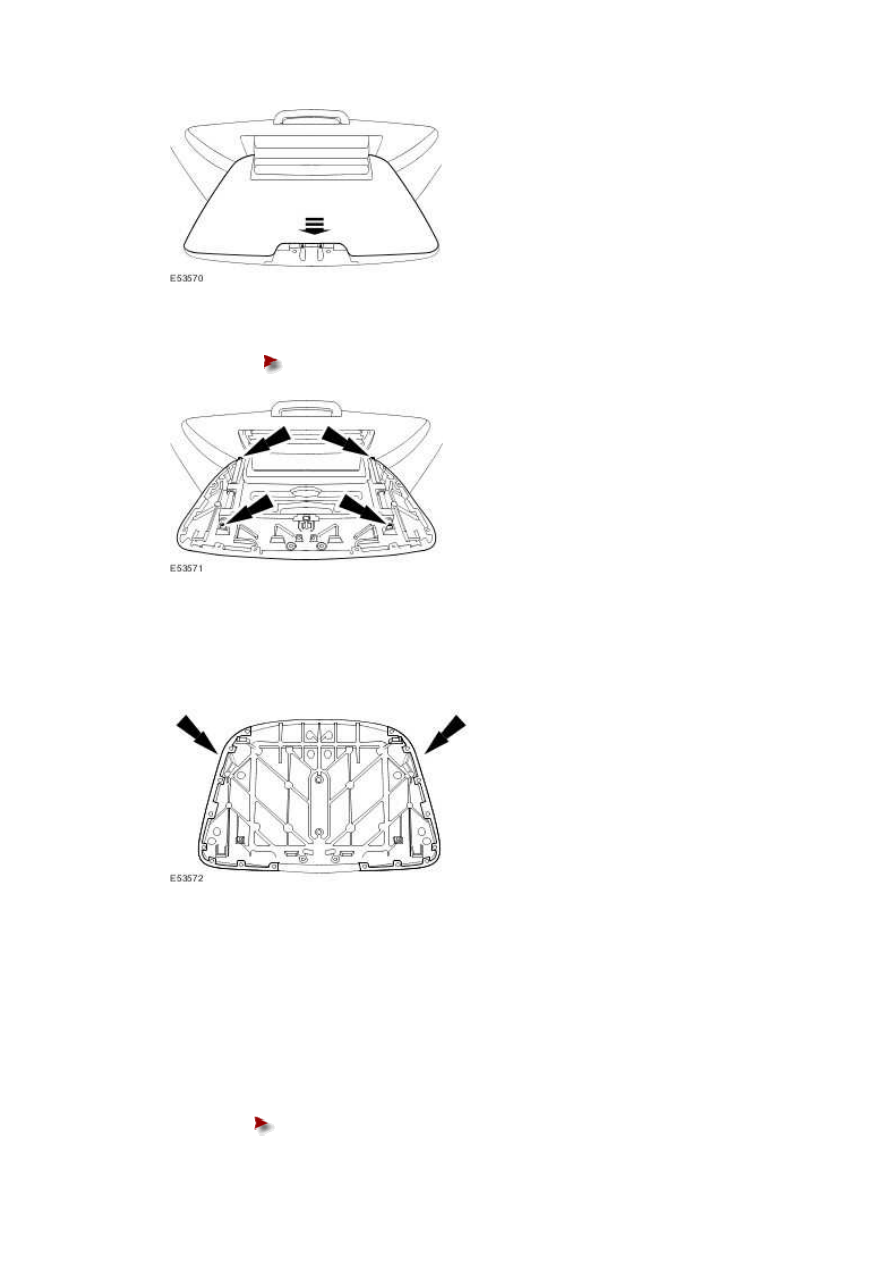

6 . Remove the front seat backrest trim panel.







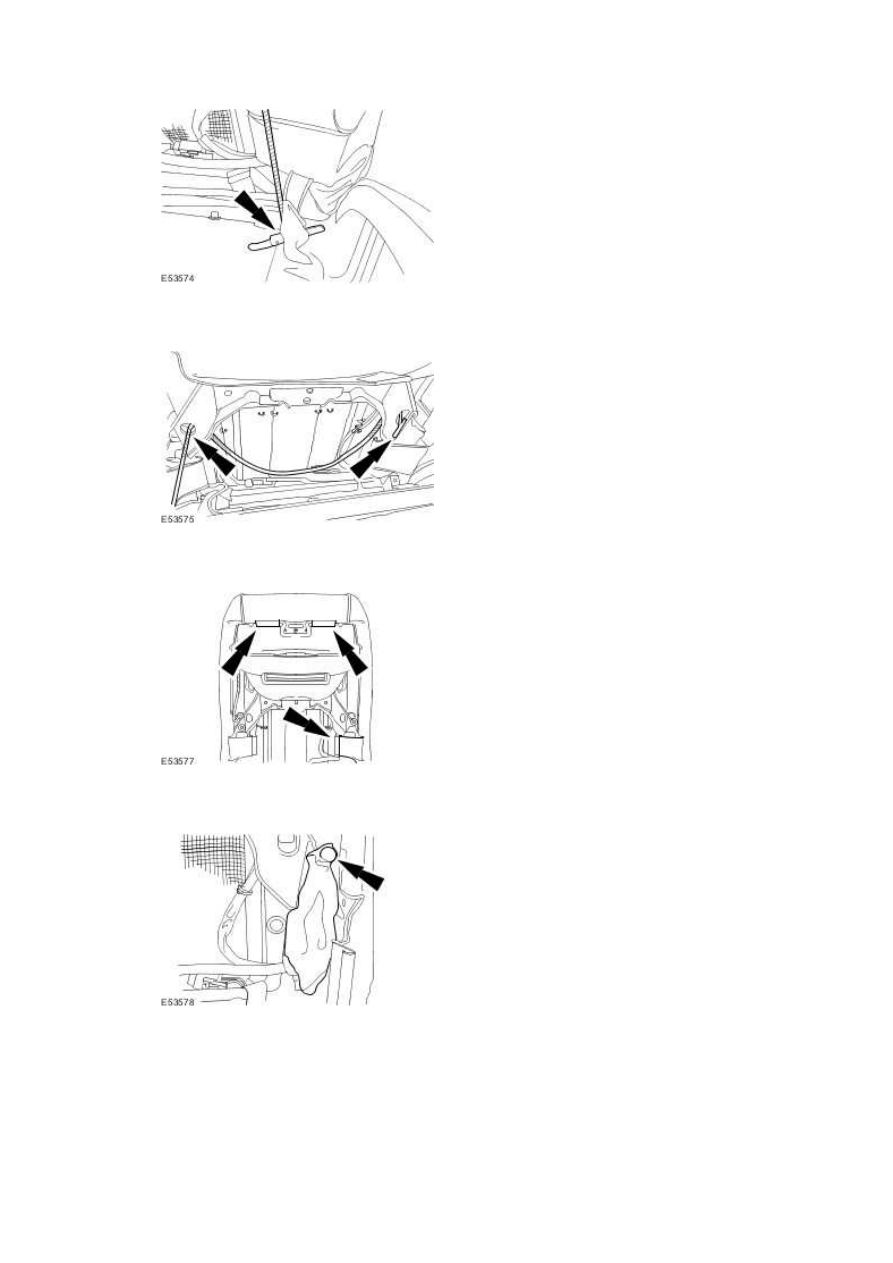

7 . Detach the front seat backrest cover.







8 . Detach the lumbar motor.

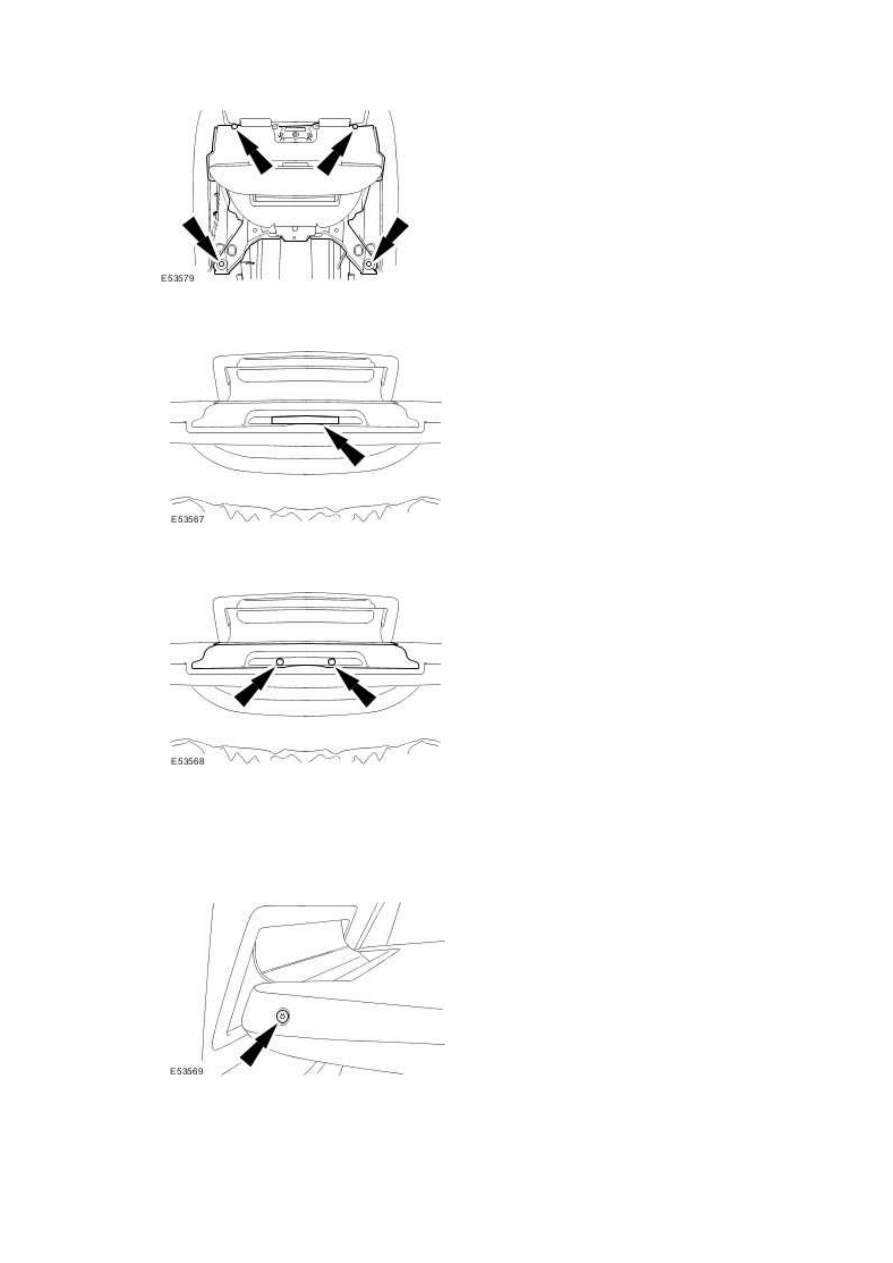

9 . Remove the folding tray.







10 . Remove the folding tray striker retaining screw cover.







11 . Remove the folding tray striker.







12 . NOTE:



Left-hand shown, right-hand similar.

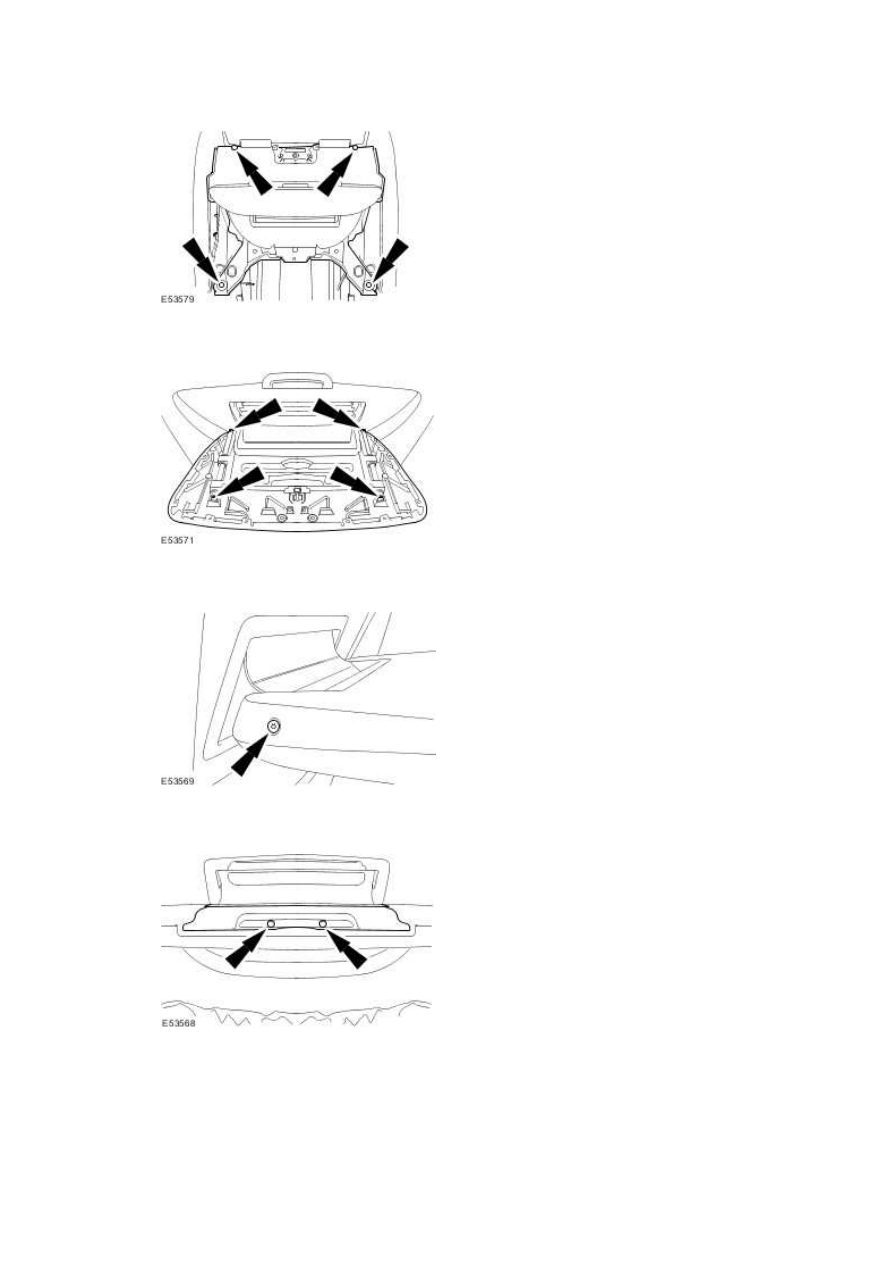

Remove the retaining bolt.







13 . Remove the folding tray work surface.

www.







14 . Remove the folding tray finish panel.





Remove the securing screws.









15 . NOTE:



The folding tray finish panel gaskets are handed.


Remove and discard the folding tray finish panel gasket.






Installation



1 . NOTE:



Install new folding tray finish panel gaskets.


To install, reverse the removal procedure.





Tighten to 5 Nm.









2 . Tighten to 2 Nm.







3 . Tighten to 2 Nm.







4 . Tighten to 1 Nm.
