Jaguar XJ (X350). Manual - part 1407

General procedures





Hood Alignment (76.16.02)

1.  NOTE:


Left-hand shown, right-hand similar.

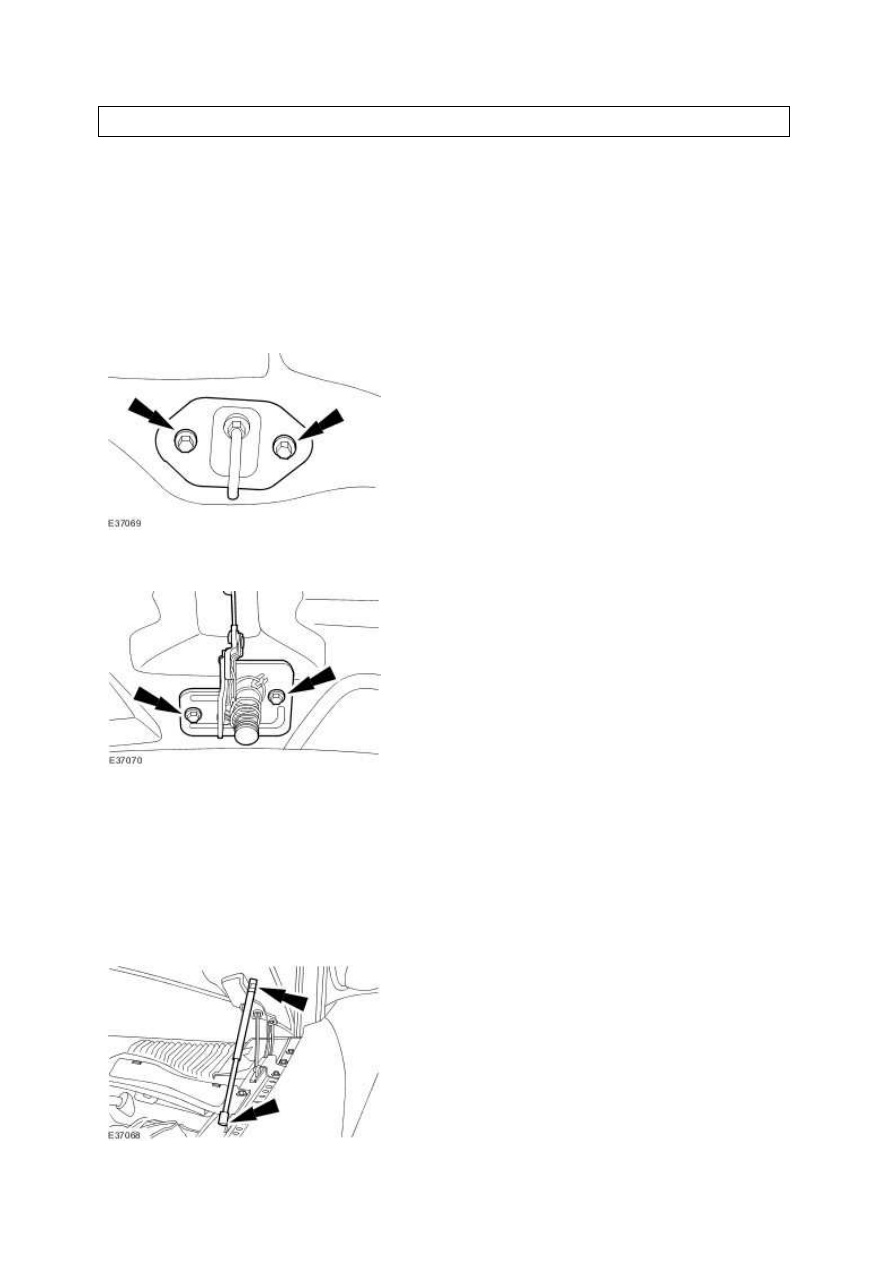

Remove the hood striker plate.





2.  Remove the hood safety latch.





3.  NOTE:


Support the hood while the hood struts are remove.


NOTE:


Left-hand shown, right-hand similar.


Remove the hood strut.





4.  NOTE:


Left-hand shown, right-hand similar.

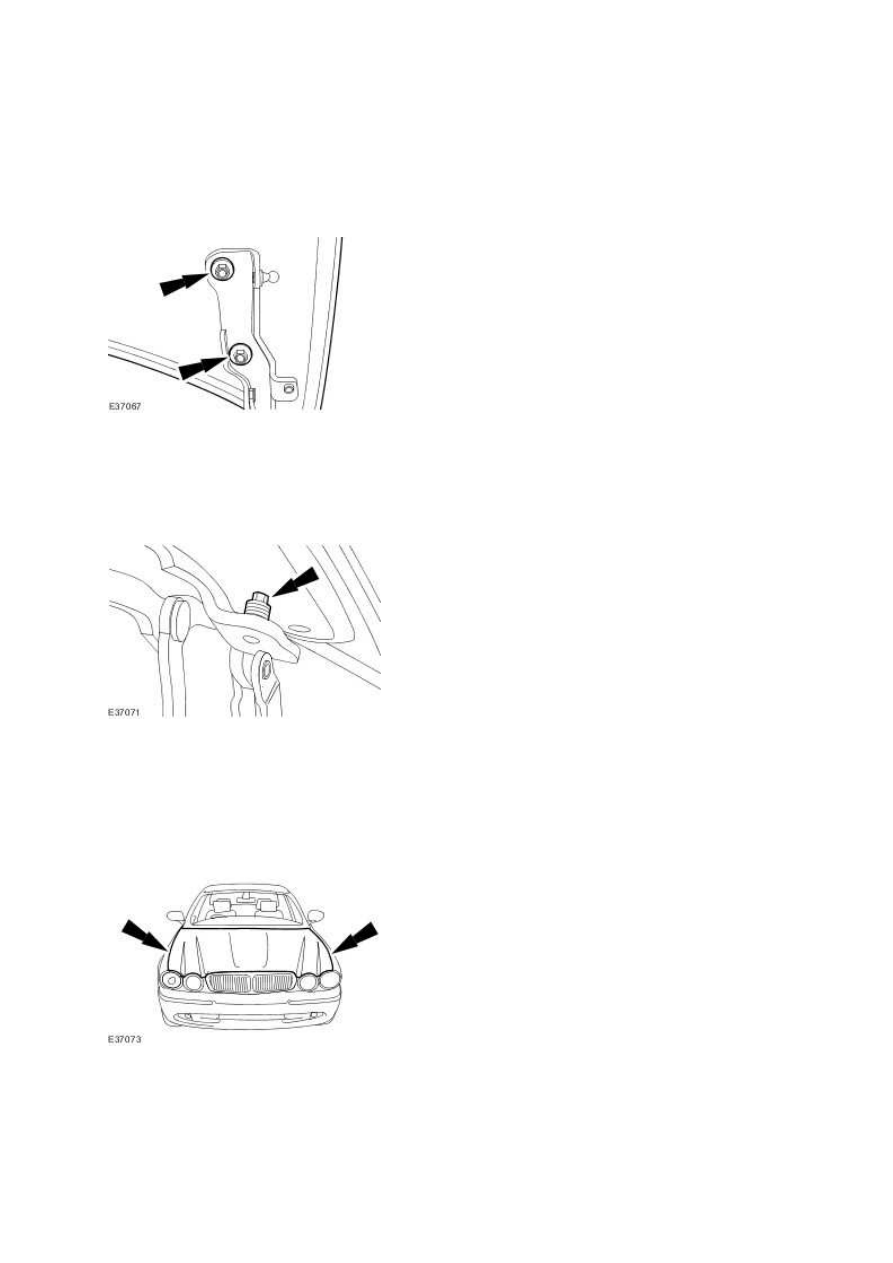

Loosen the hood hinge retaining bolts.





5.  NOTE:


Left-hand shown, right-hand similar.


Adjust the hood height.





6.  NOTE:



Make sure the spacing between the grille to hood, headlamps to hood and fenders to hood
are equal.


Set the hood alignment to 1 mm (0.04 in) lower than nominal at the middle edges of the hood.





7.  NOTE:


Left-hand shown, right-hand similar.


Tighten the hood hinge retaining bolts.

www.



•

  Tighten to 25 Nm.






8.  NOTE:


Left-hand shown, right-hand similar.


Adjust the hood bump stops to obtain the correct profile between the hood and the headlamps.





9.  NOTE:


Left-hand shown, right-hand similar.

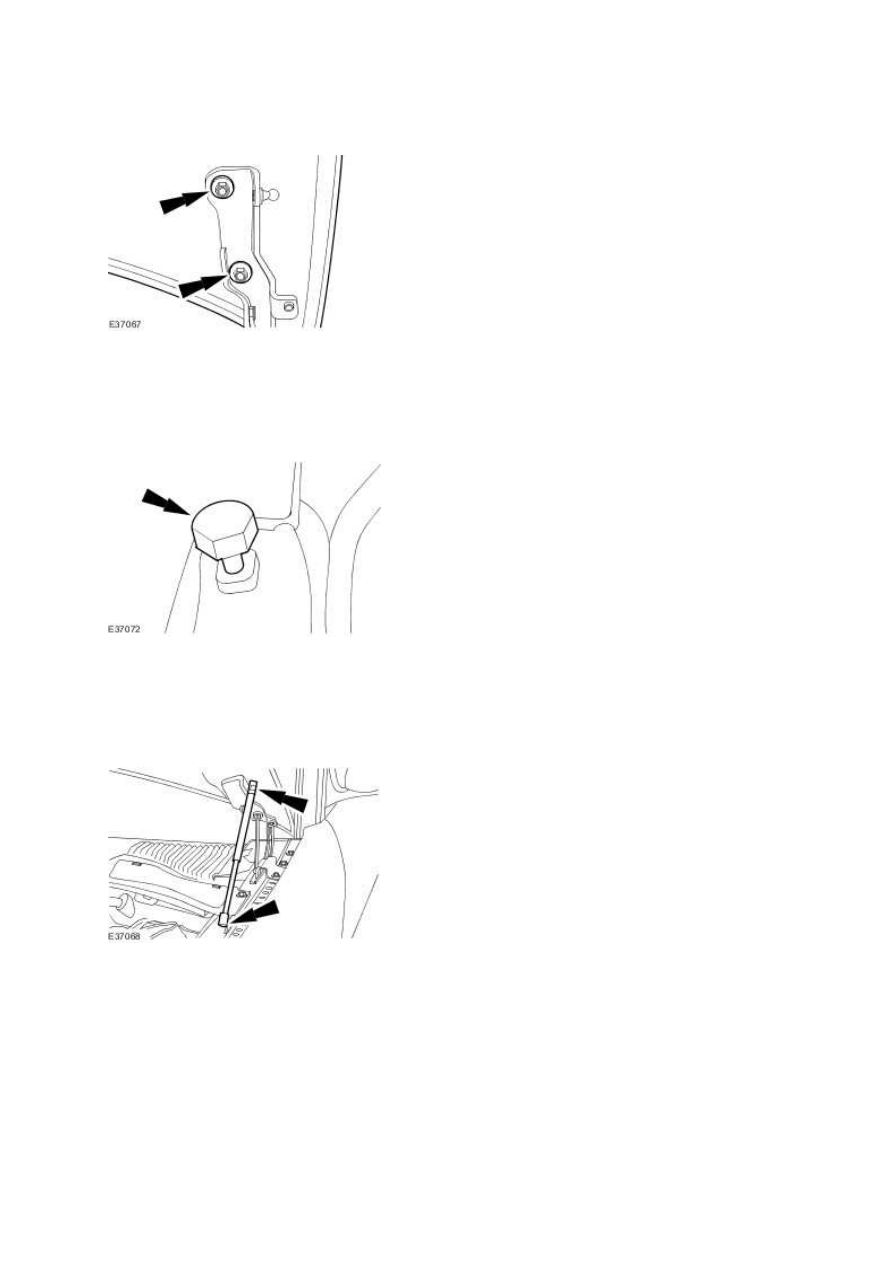

Install the hood strut.





10.  Install the hood safety latch.



•

  Tighten to 11 Nm.






11.  NOTE:


Left-hand shown, right-hand similar.

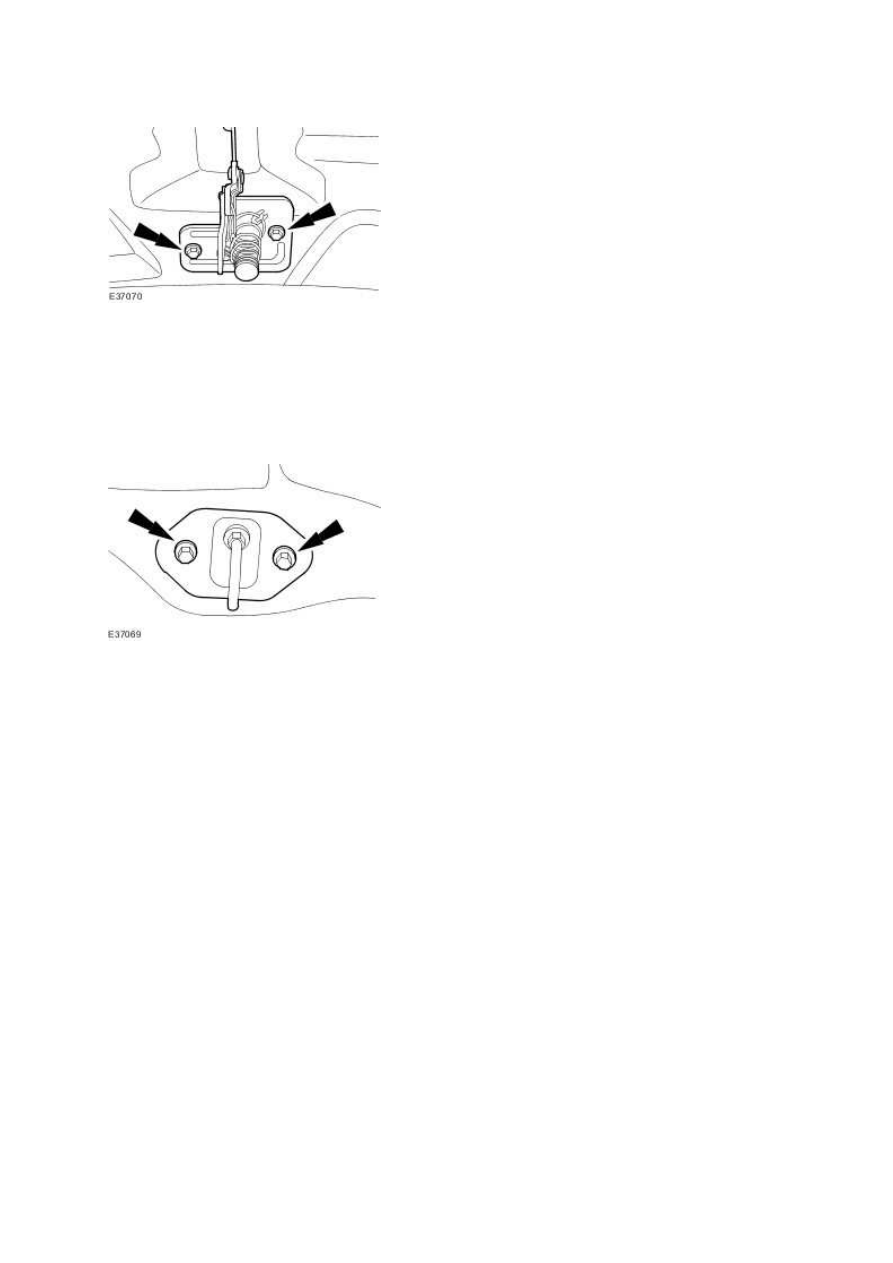

Install the hood striker.



•

  Tighten to 11 Nm.
