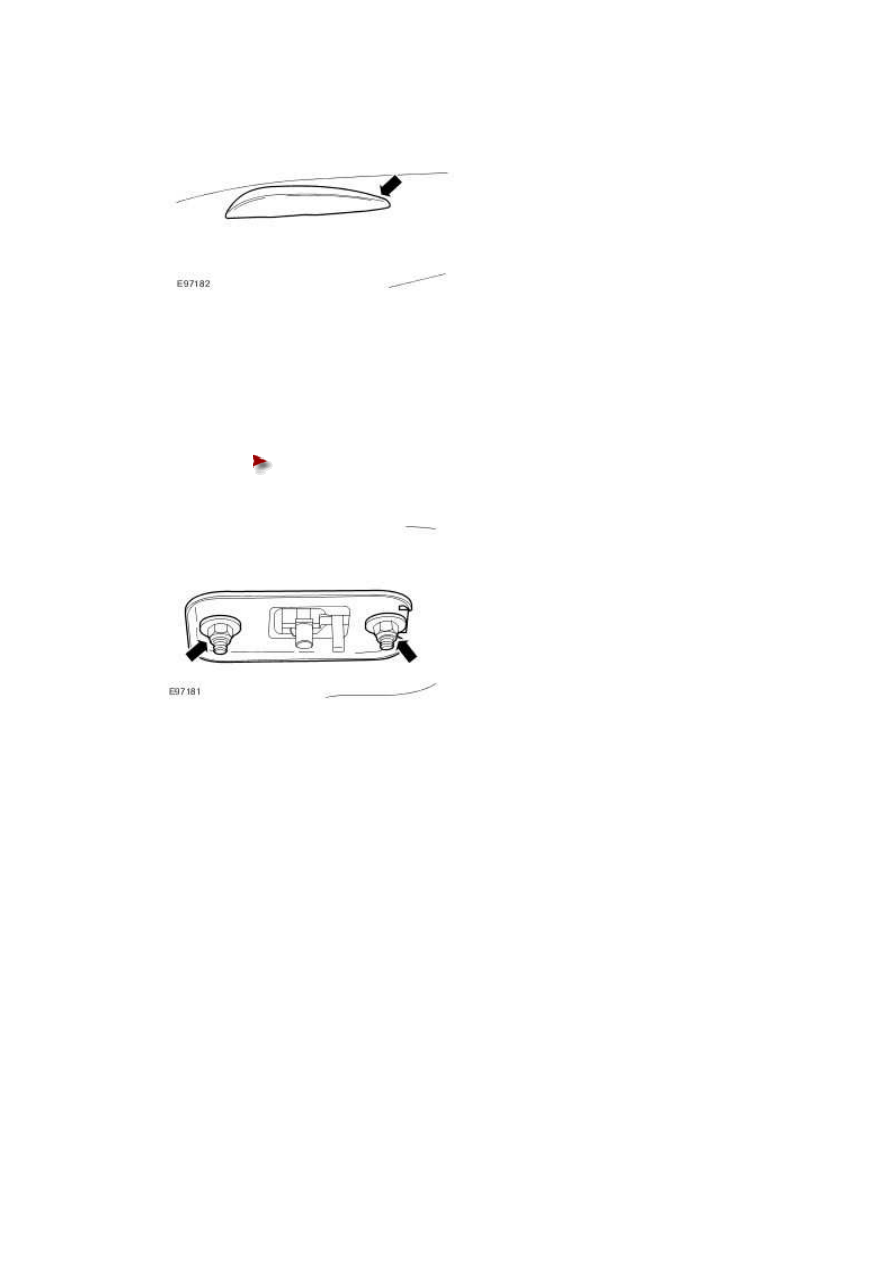

9 . Remove the high mounted stoplamp.

For additional information, refer to High Mounted Stoplamp (86.41.01)

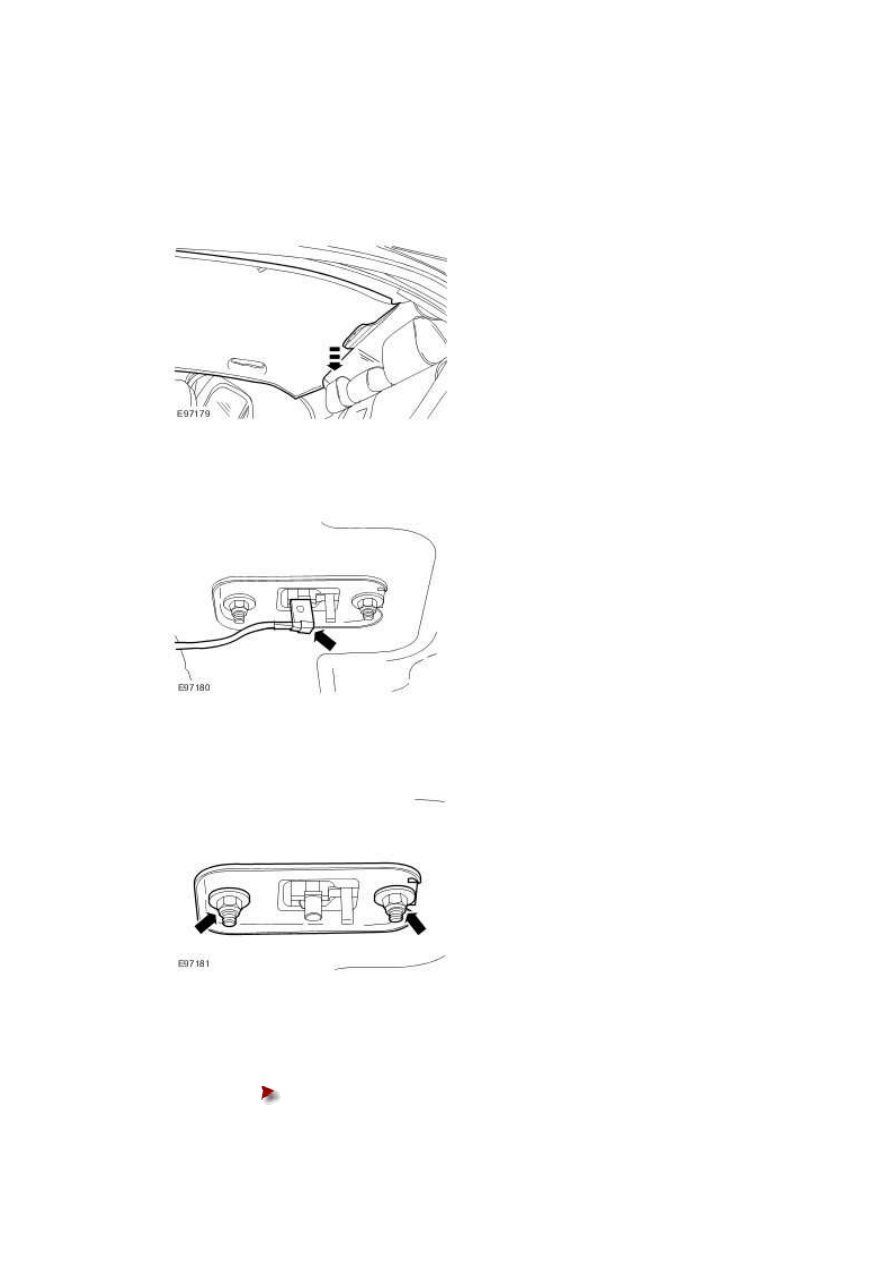

10 . Detach the rear of the headliner.







11 . Disconnect the cellular phone antenna electrical connector.







12 . Remove the cellular phone antenna securing nuts.







13 . Remove the cellular phone antenna.





Detach the retaining clip.











Installation



1 . To install, reverse the removal procedure.





Tighten to 10 Nm.













www.

Front Handset Holder

Removal

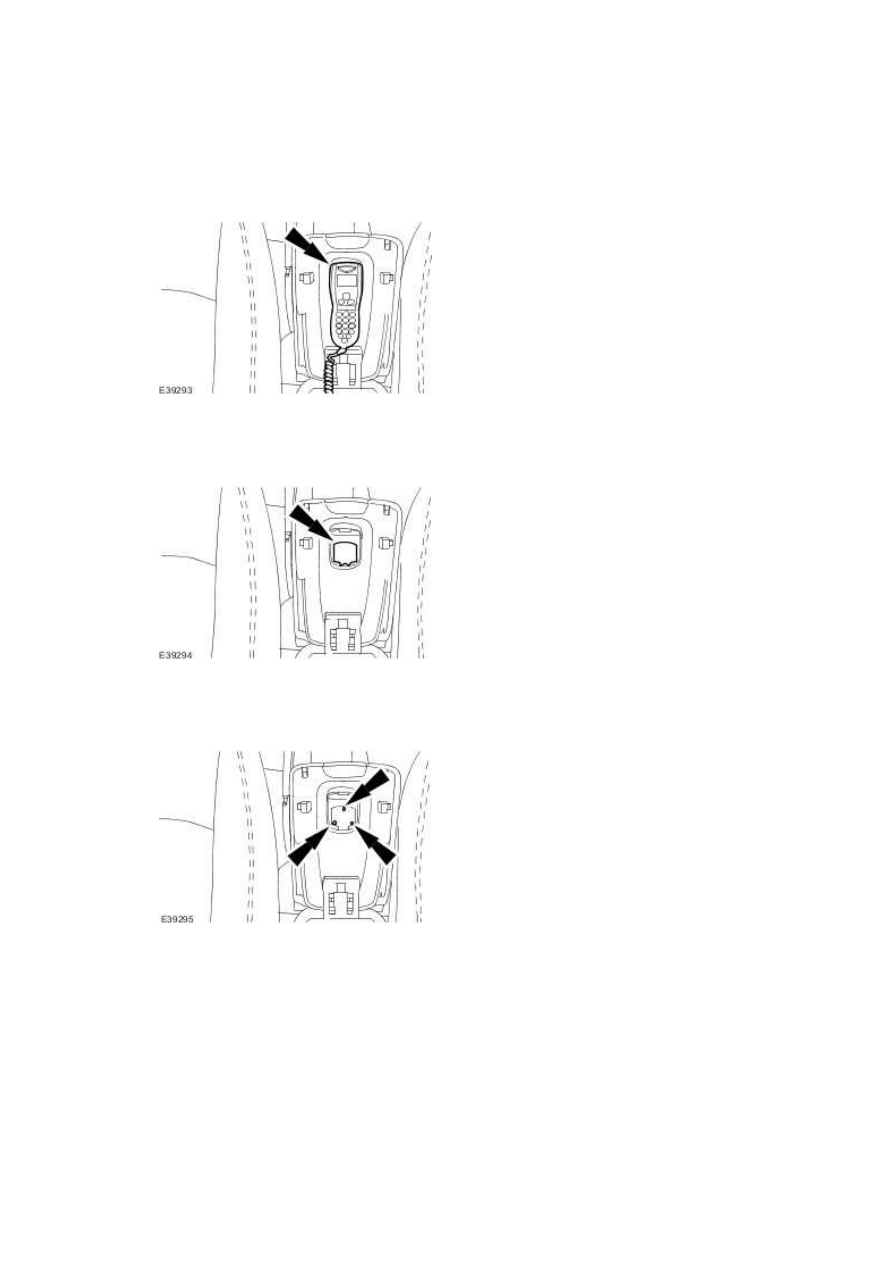

1 . Detach the cellular phone.







2 . Remove the front handset retaining screw finisher trim.







3 . Remove the front handset holder.







Installation



1 . To install, reverse the removal procedure.







Transceiver Module

Removal



1

.

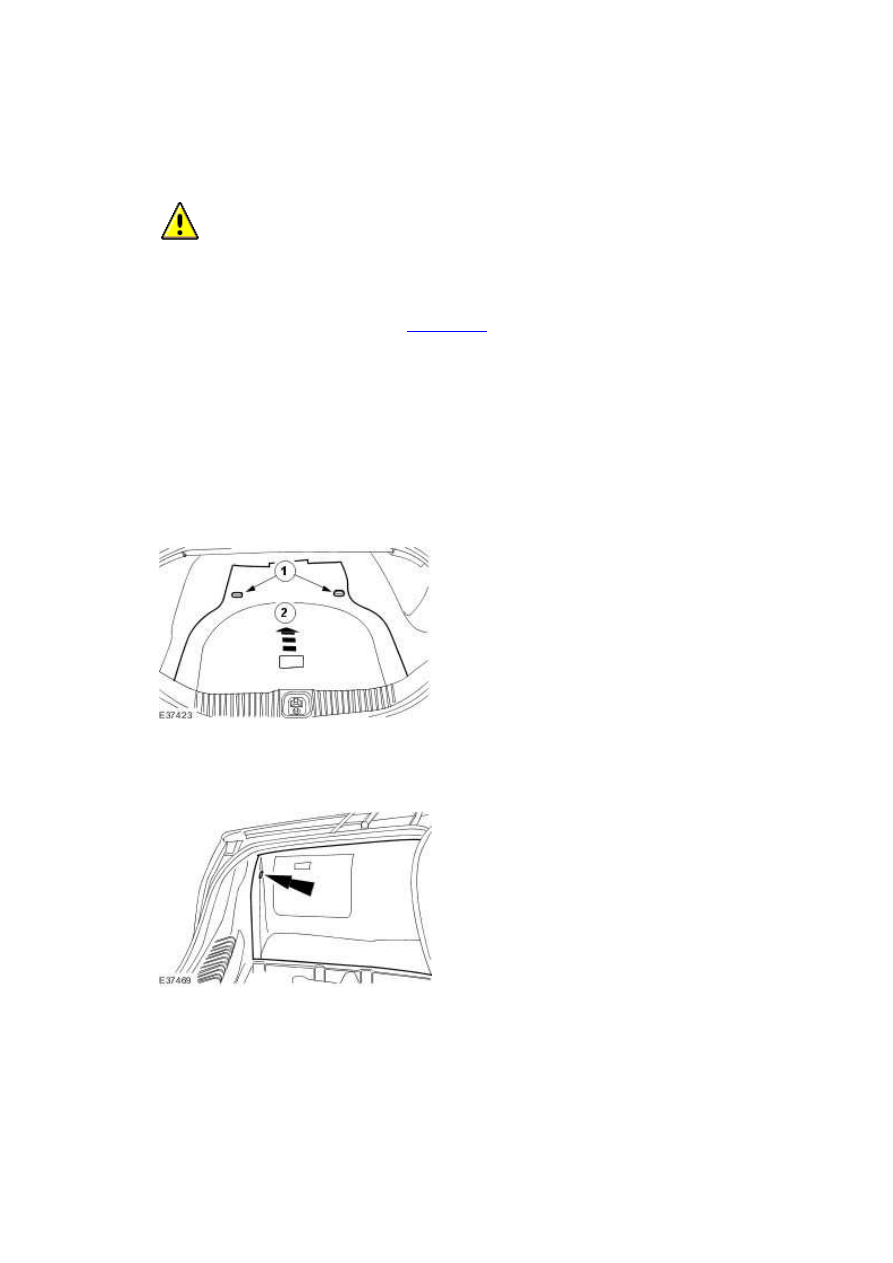

  CAUTION: Electronic modules are sensitive to electrical charges. If exposed to these

electrical charges, damage may result.





Disconnect the battery ground cable. <<414-01>>







2 . Remove the luggage compartment floor covering.



1) Remove the luggage compartment floor covering screws.





2) Remove the luggage compartment floor covering.











3 . Remove the luggage compartment side trim panel.







4 . Detach the air pipe.
