Installation



1 . To install, reverse the removal procedure.







Cellular Phone Antenna - VIN Range:
H18680->H99999 (86.51.17)

Removal



1 . NOTE:





Right-hand shown, left-hand similar.

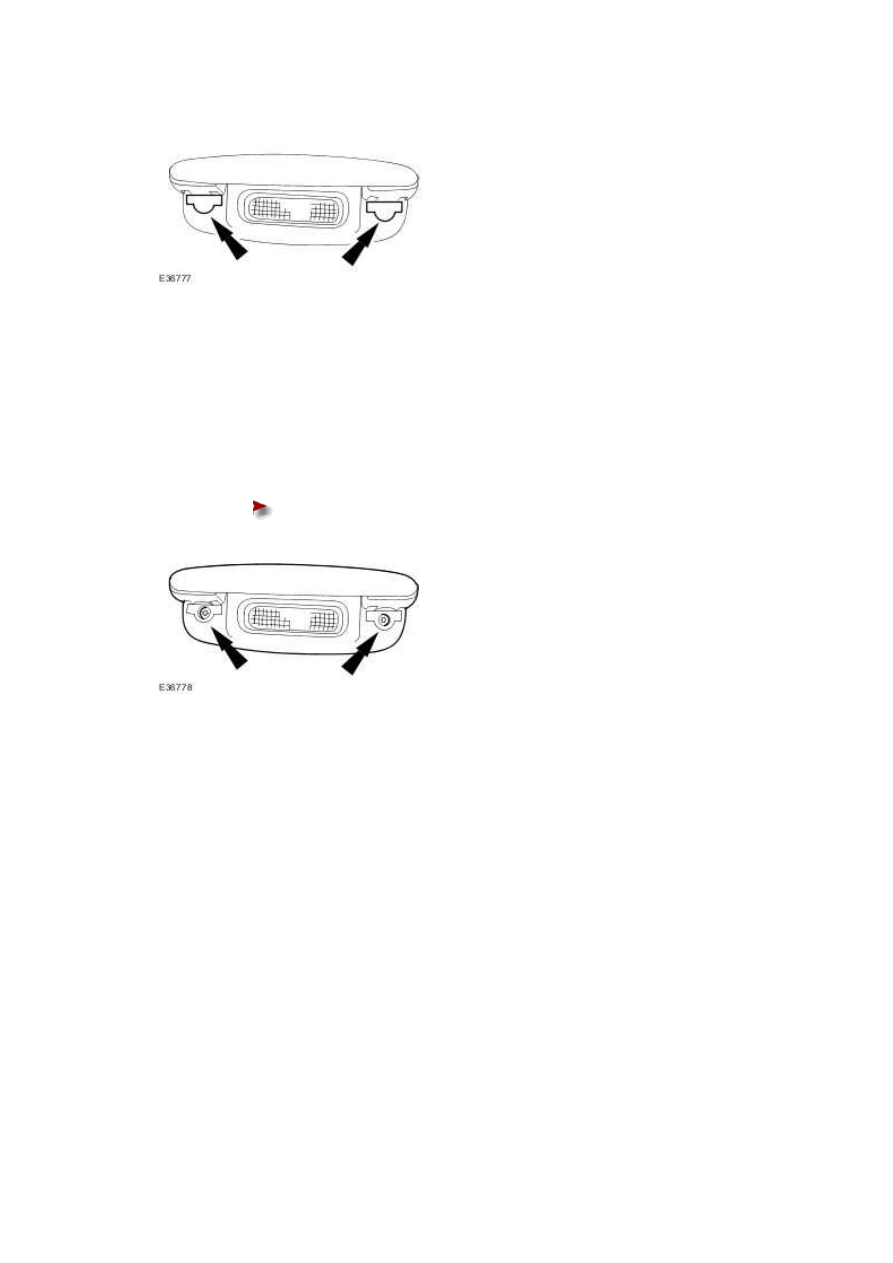

Detach both the front passenger assist handles screw covers.







2 . NOTE:





Right-hand shown, left-hand similar.



Remove both the front passenger assist handles.







3 . NOTE:





Right-hand shown, left-hand similar.

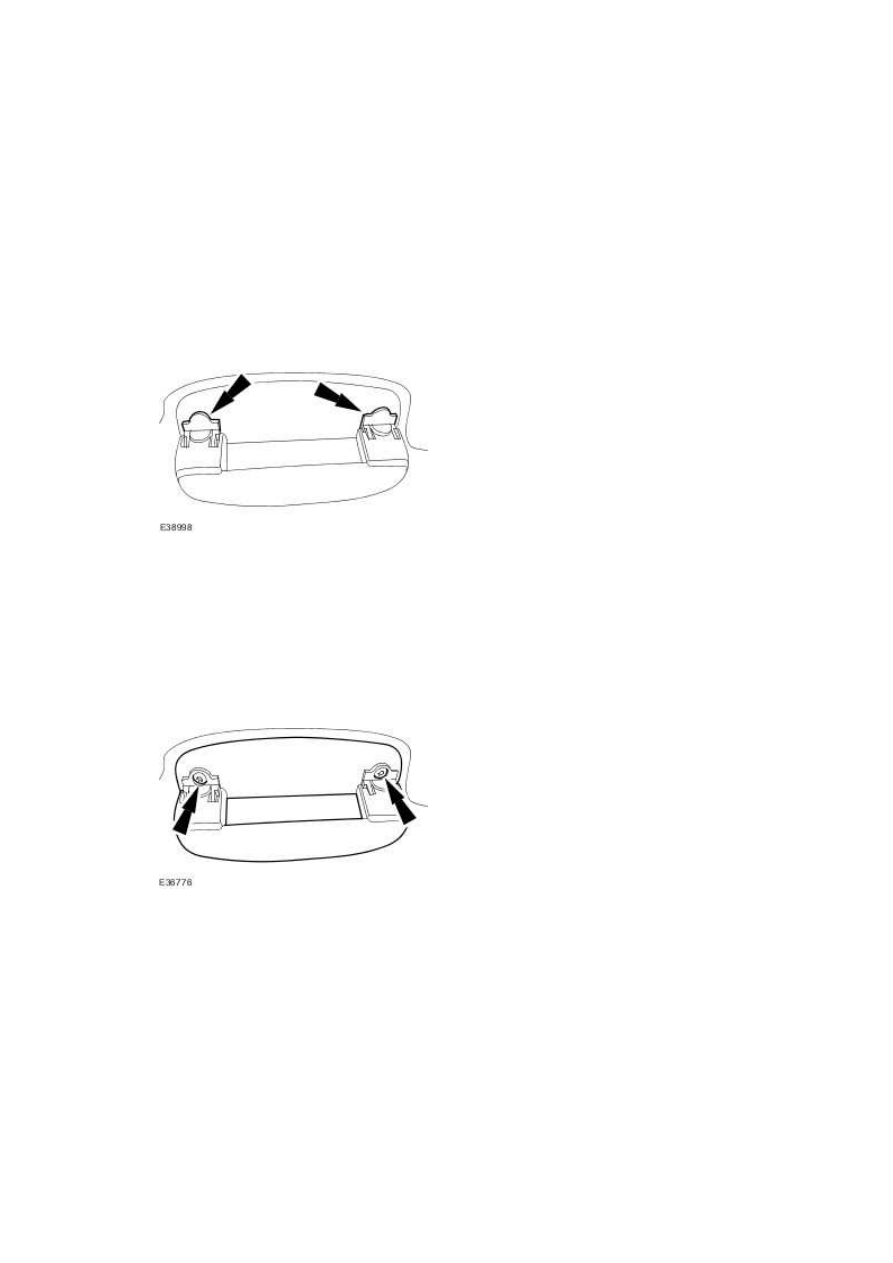

Detach both the rear passenger assist handles screw covers.

www.







4 . NOTE:





Right-hand shown, left-hand similar.



Remove both the rear passenger assist handles.





Disconnect the electrical connectors.

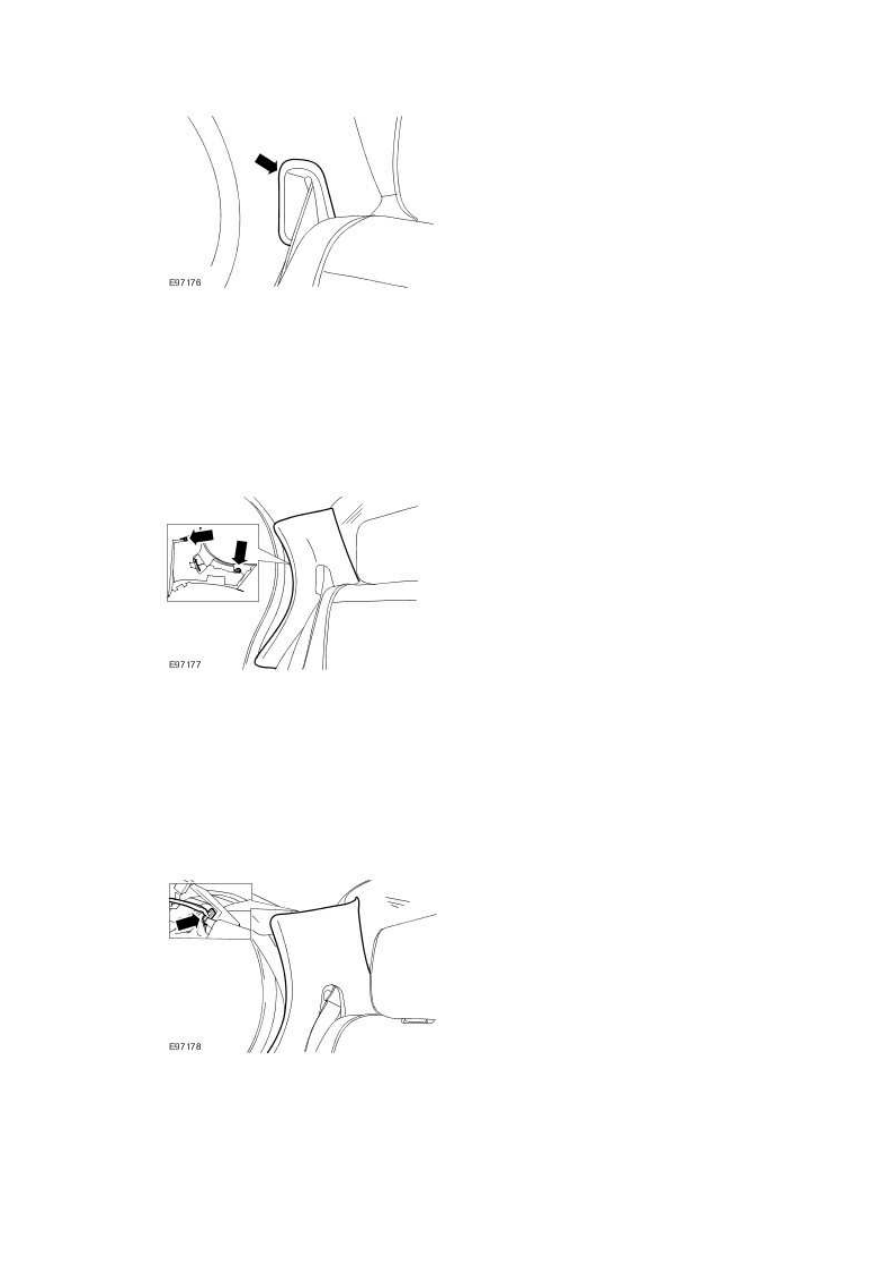

5 . Locally detach the top of all the door aperture weatherstrips.





6 . NOTE:





Right-hand shown, left-hand similar.



Remove both the rear safety belt trim covers.







7 . NOTE:





Right-hand shown, left-hand similar.



Detach both the c-pillar upper trim panels.







8 . NOTE:





Right-hand shown, left-hand similar.



Detach both the c-pillar upper trim panel retaining straps.
