Jaguar XJ (X350). Manual - part 1368

Navigation System Module (86.62.05)

Removal



1

.



NOTE:





Make sure the mep DVD has been removed before disconnecting the battery ground

cable.





Disconnect the battery ground cable. <<414-01>>







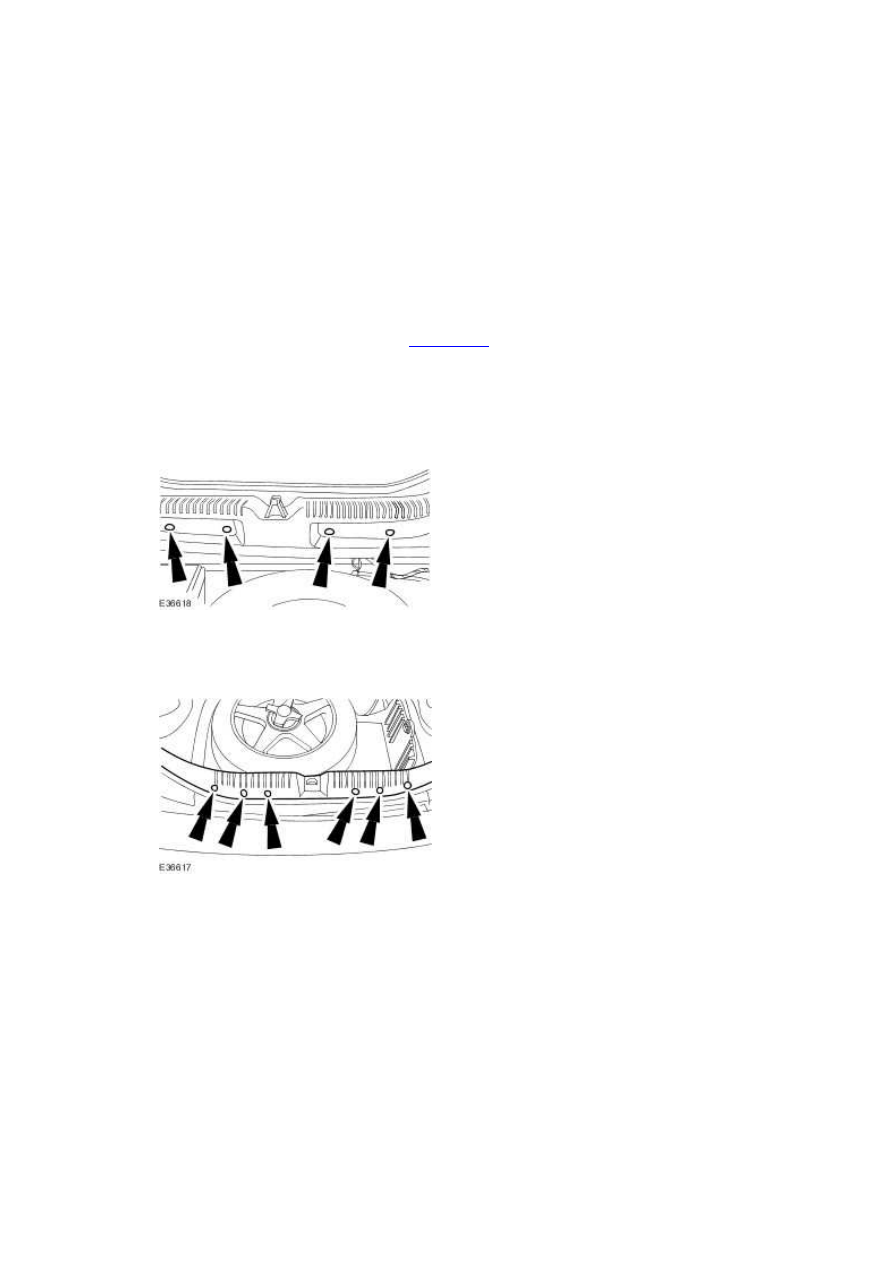

2 . Remove the luggage compartment trim panel lower retaining clips.







3 . Remove the luggage compartment trim panel.

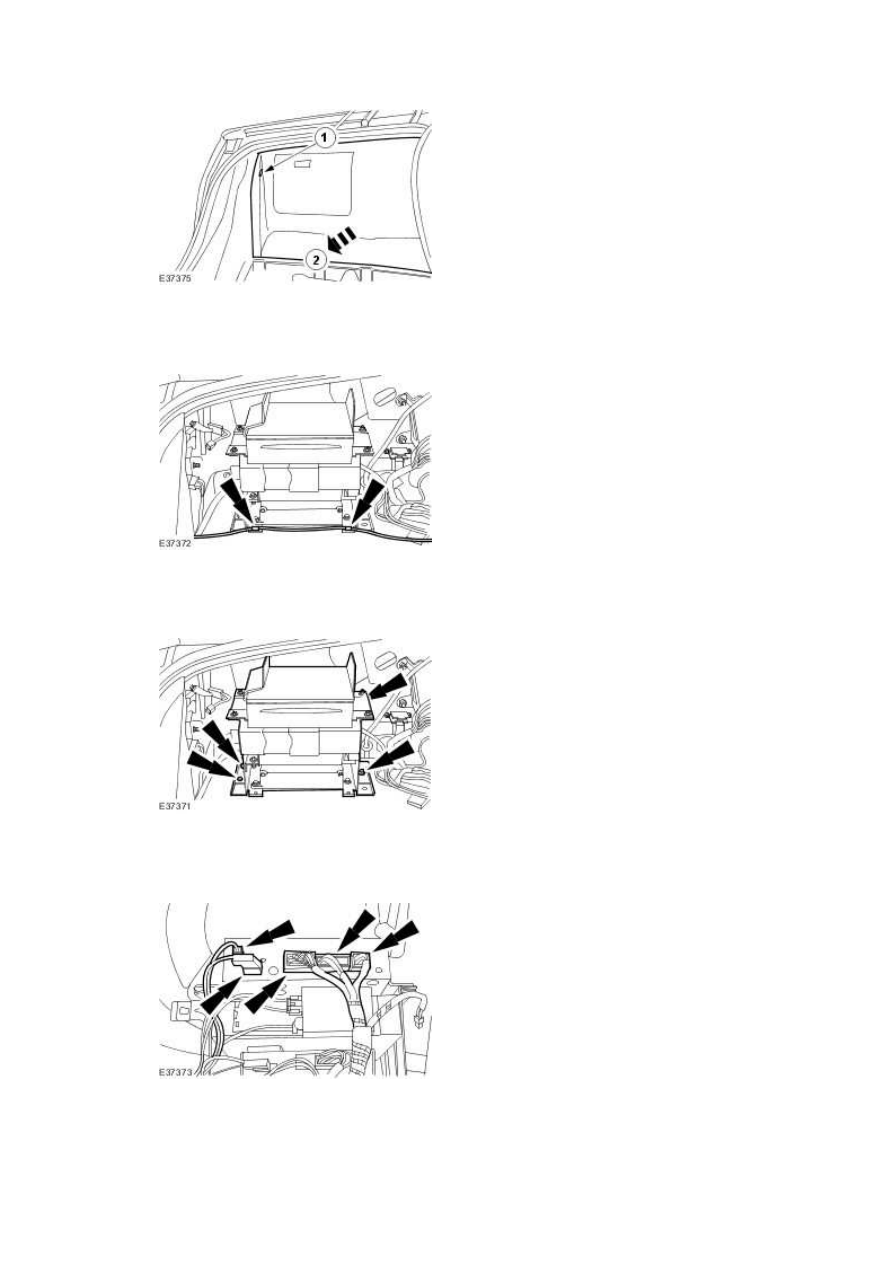

4 . Detach the luggage compartment side trim panel.



1) Remove the luggage compartment side trim panel retaining clip.





2) Detach the luggage compartment side trim panel.











5 . Detach the air suspension pipe.







6 . Detach the module retaining bracket.







7 . Disconnect the navigation system module electrical connectors and fibre optic connector.





www.

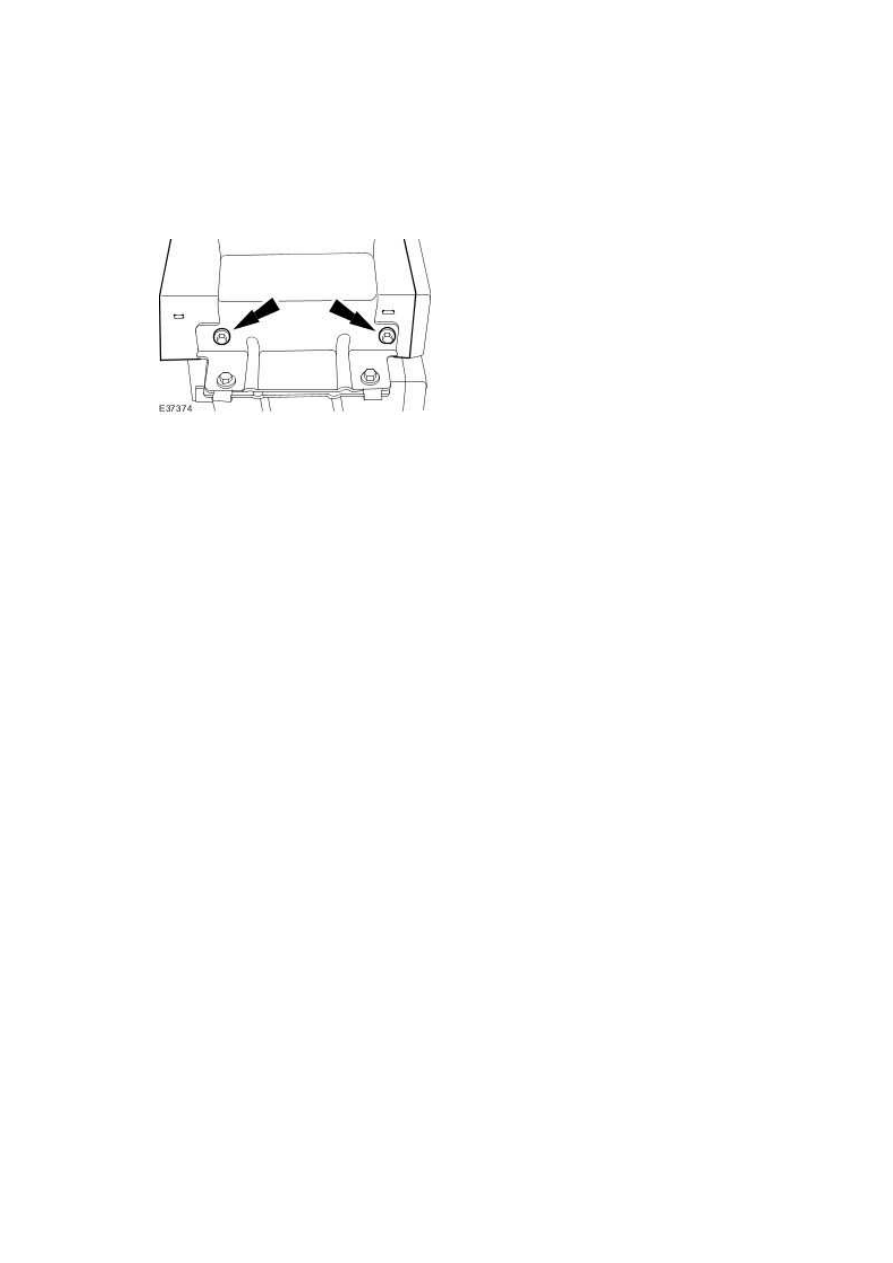

8 . NOTE:





Right-hand shown, left-hand similar.



Remove the navigation system module.







Installation



1 . To install, reverse the removal procedure.







419-08 : Cellurar Phone





Description and operation





Cellular Phone - VIN Range: G00442-
>G45703

The portable cellular phone system consists of:

•



cellular phone handset (GSM).

•



cradle (GSM).

•



cellular portable (US only).

•



handset battery (US only).

•



hang up cup (US only).

•



roof console mounted microphone.

•



steering wheel switch controls.

•



portable support electronics (PSE) module (US only).

•



transceiver (GSM).

•



in-bumper cellular phone antenna.

•



parcel shelf antenna (US only).

•



antenna cable.

•



audio unit controls.

The cellular phone handset is located within the center console armrest. The audio control unit
and the steering wheel controls are utilized to operate the system.

The vehicle utilizes two unique cellular phones systems:

•



GSM

•



US CDMA/TDMA digital and AMPS analogue systems

The voice activation control module provides the handsfree operation for cellular phone.

To activate the handsfree function:

1 . Switch the ignition to the RUN position. After 4-6 seconds the system will be initialized
and "VOICE READY" will be displayed in the message center.

2 . Operate the VOICE/PHONE switch on the steering wheel.

3 . Clearly state the command when "LISTENING" is displayed in the message center.

4 . Operate the VOICE/PHONE switch on the steering wheel or remain silent for 1 second. If
