7 . NOTE:





Right-hand shown, left-hand similar.

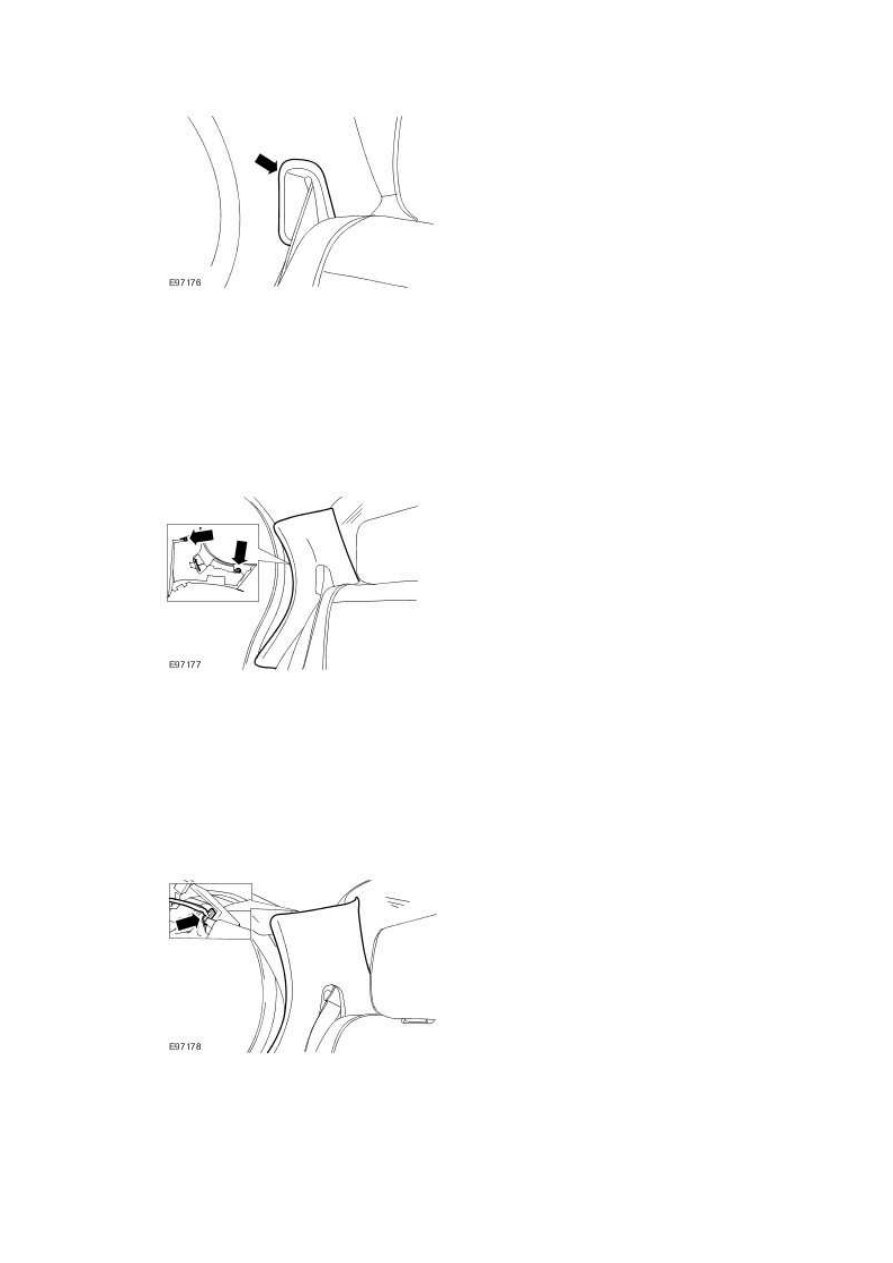

Detach both the c-pillar upper trim panels.







8 . NOTE:





Right-hand shown, left-hand similar.



Detach both the c-pillar upper trim panel retaining straps.

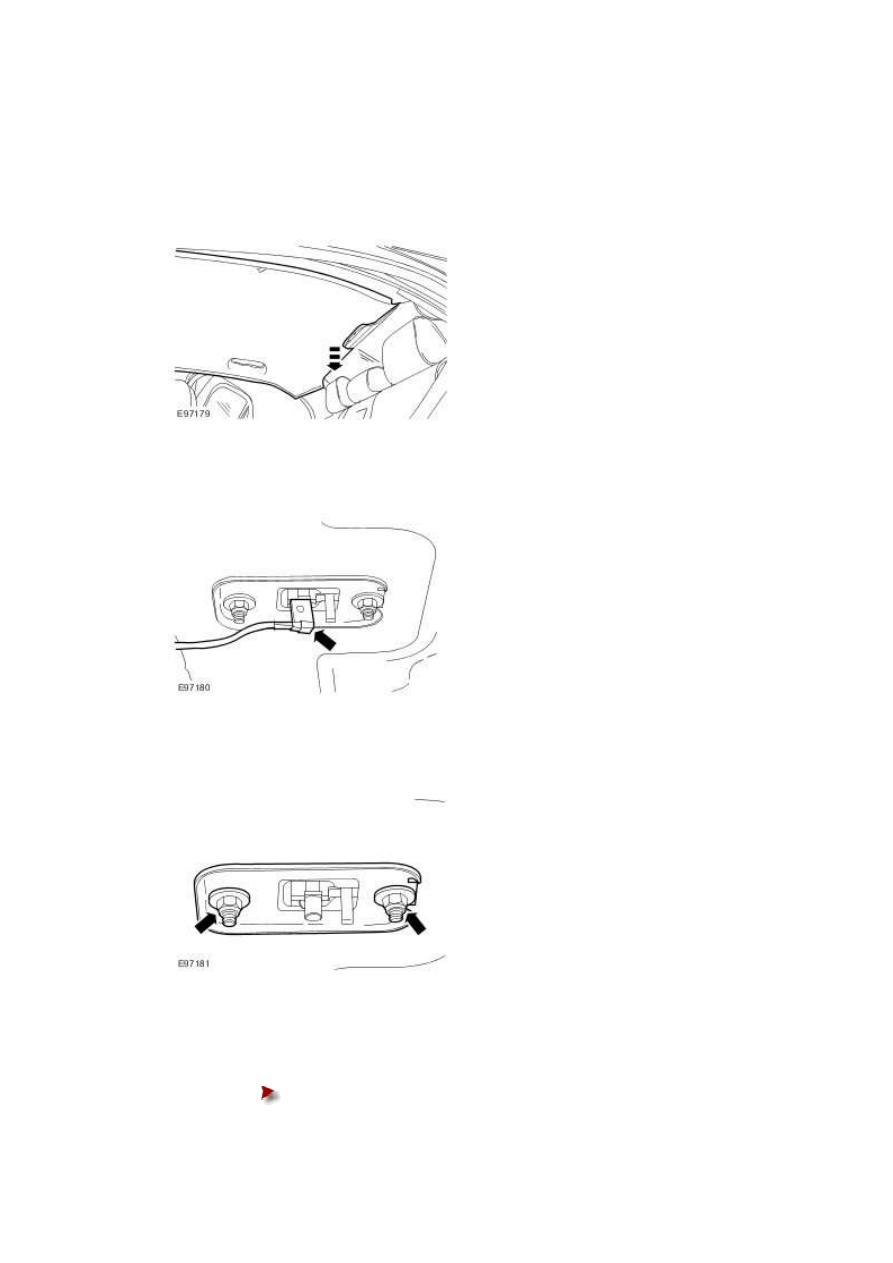

9 . Remove the high mounted stoplamp.

For additional information, refer to High Mounted Stoplamp (86.41.01)





10 . Detach the rear of the headliner.







11 . Disconnect the navigation system antenna electrical connector.







12 . Remove the navigation system antenna securing nuts.

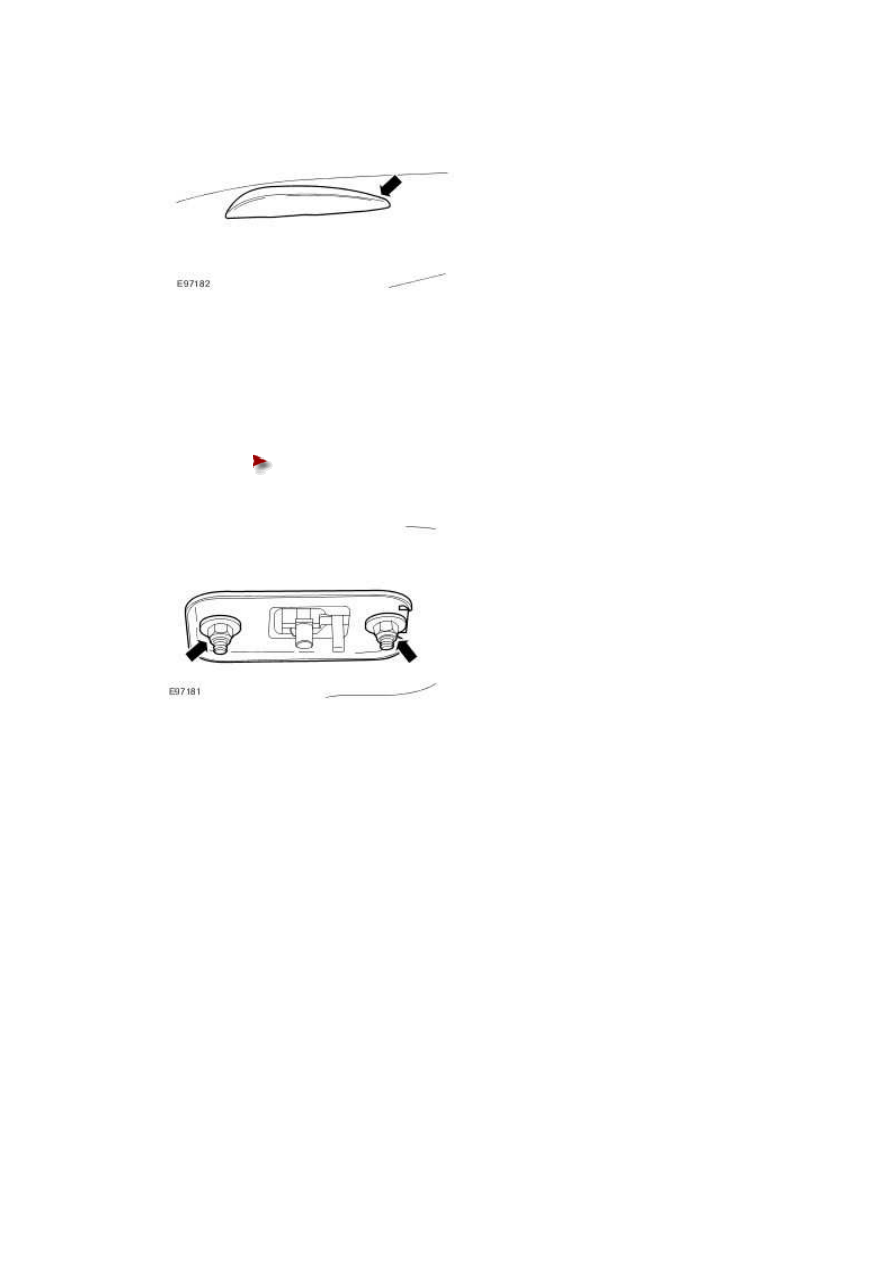

13 . Remove the navigation system antenna.





Detach the retaining clip.





www.







Installation



1 . To install, reverse the removal procedure.





Tighten to 10 Nm.













Navigation System Display Module
(86.62.07)

Removal



1 . Remove the instrument panel console. <<501-12>>

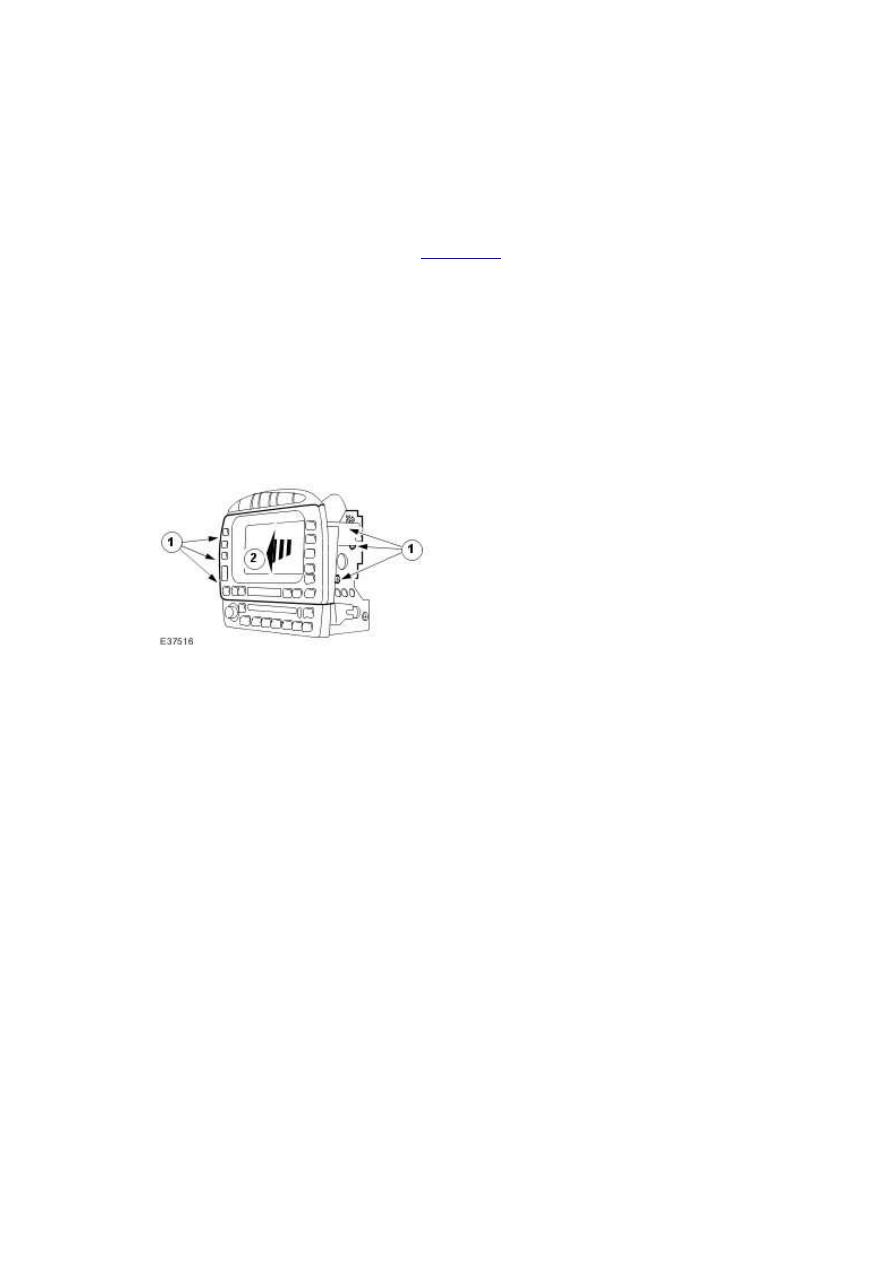

2 . Remove the navigation system display module.



1) Remove the navigation system display module retaining bolts.





2) Remove the navigation system display module.











Installation



1 . To install, reverse the removal procedure.
