3 . NOTE:





This step is for front air suspension height sensors only.

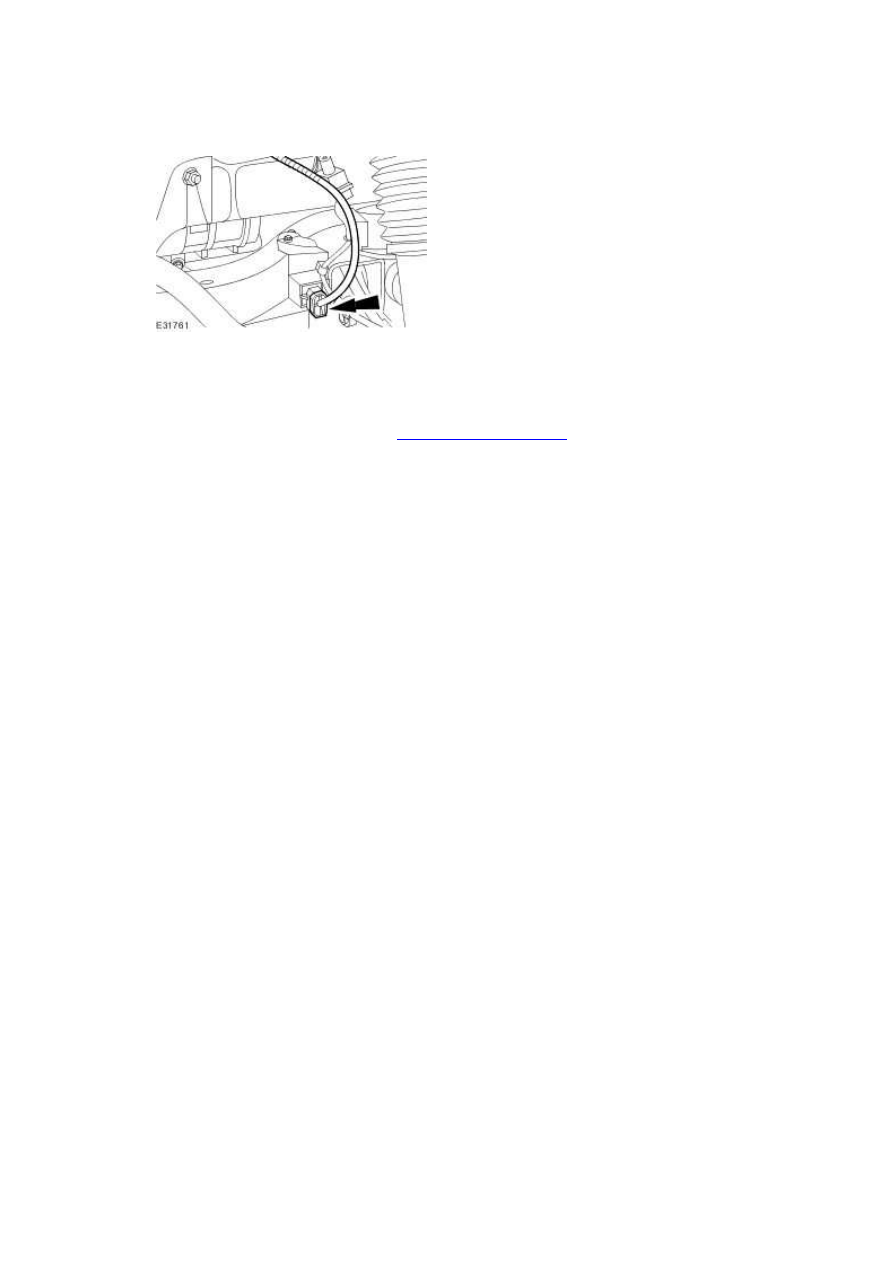

Detach the wheel speed sensor harness.







4 . NOTE:





Front shown, rear similar.

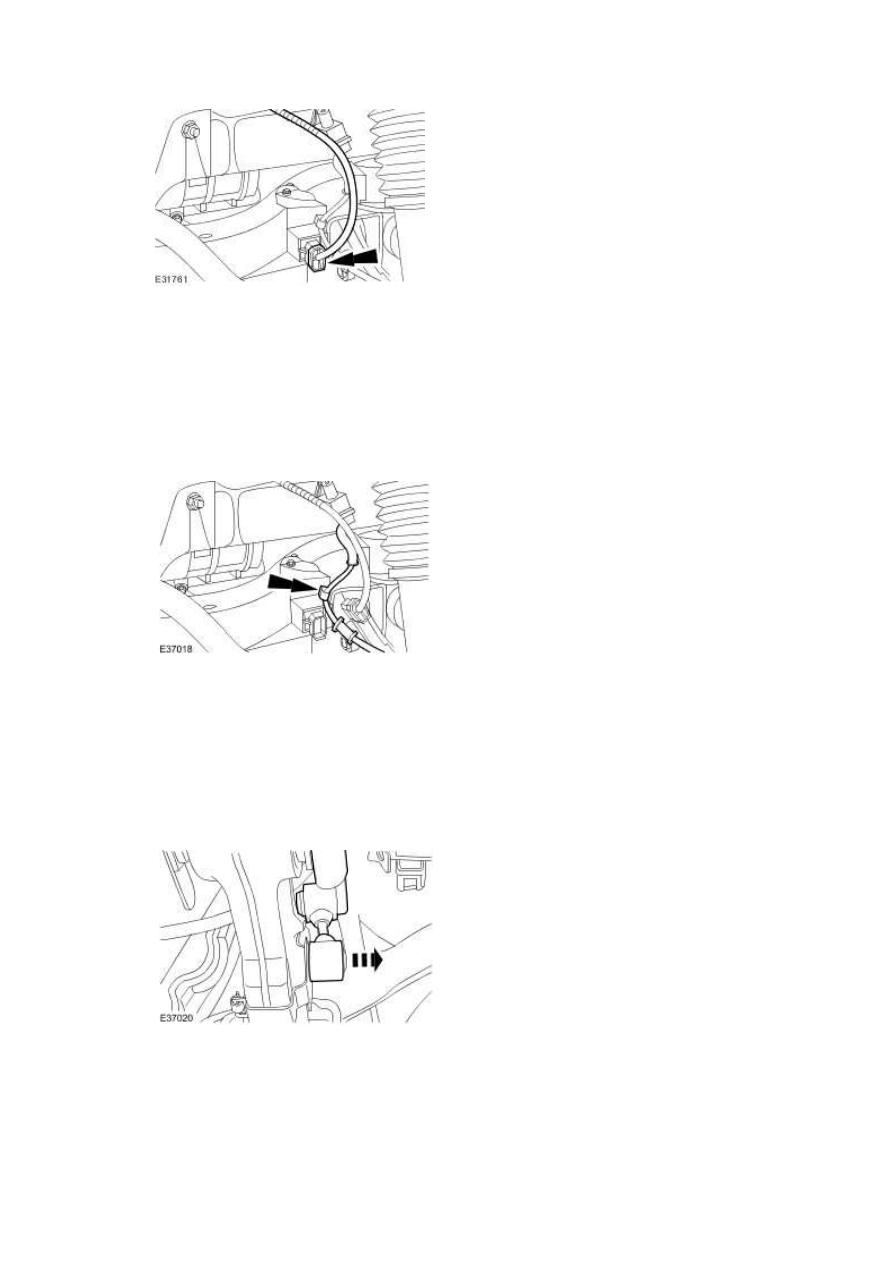

Detach the front air suspension height sensor link rod.











Front shown, rear similar.



Remove the front air suspension height sensor.

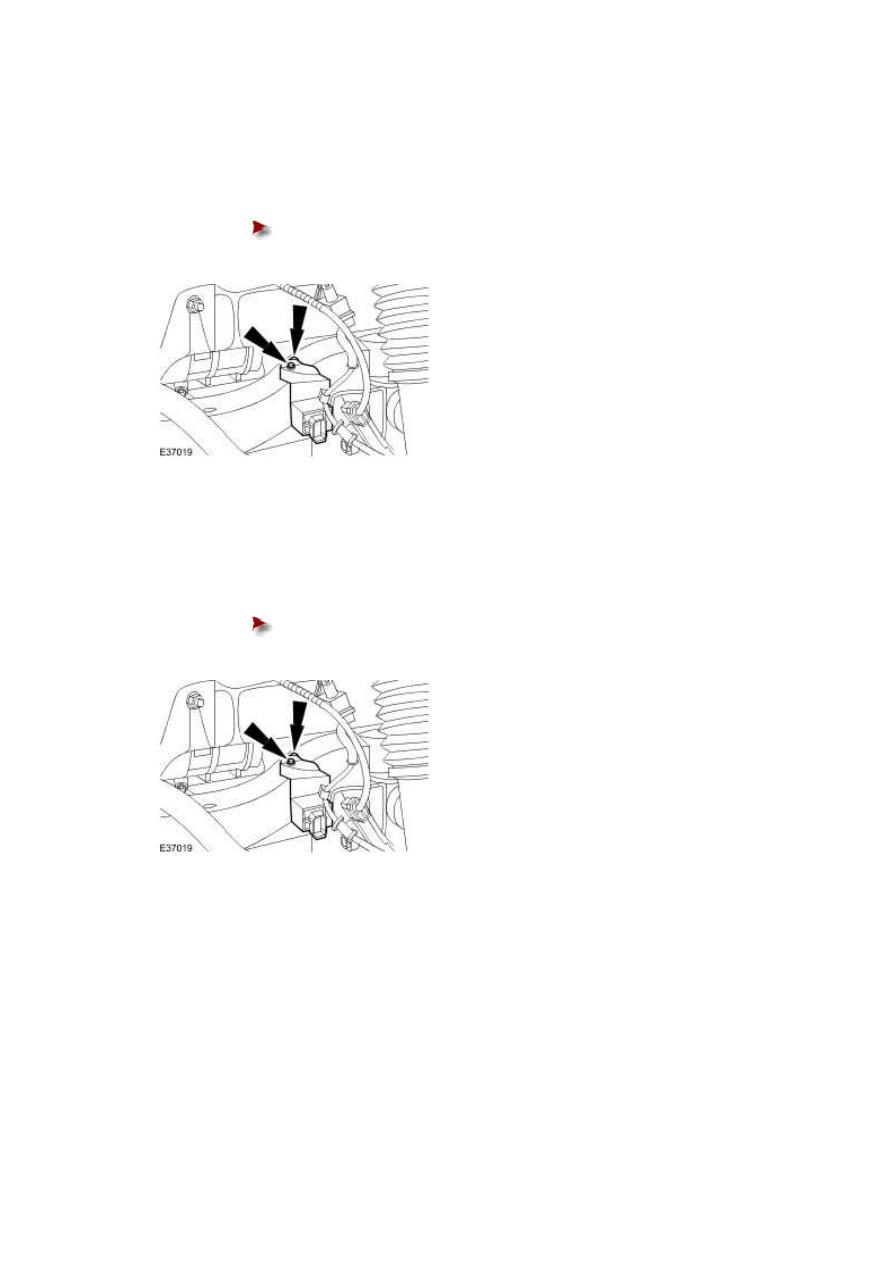

Remove the front air suspension height sensor retaining bolts.











Installation



1 . To install, reverse the removal procedure.





Tighten to 20 Nm.











2

.



NOTE:





To aid installation of the electrical connector, apply a small amount of silicone based oil

or grease to the connector seal.





NOTE:





Make sure the electrical connector latch is fully secured to the sensor.

5 . NOTE:

www.



Connect the front air suspension height sensor electrical connector.







3 . Re-calibrate the suspension height sensor using the Jaguar approved diagnostic system.

For additional information, refer to

Ride Height Adjustments











205 : Driveline



205-00 : Driveline System – General Information





General procedures





Driveline Angle Inspection

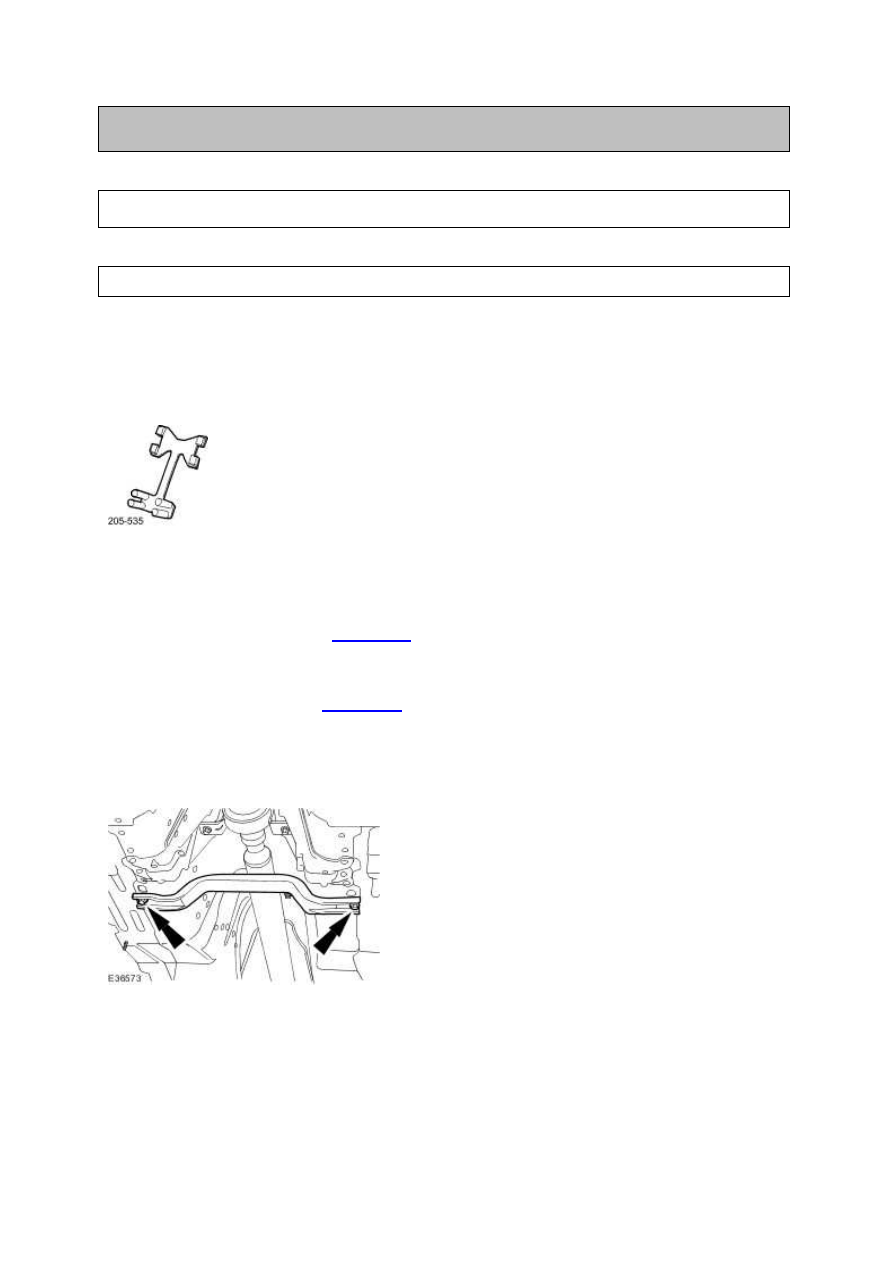

Special Service Tools





Alignment Tool

205-535



1.  Raise and support the vehicle.

<<100-02>>







2.  Remove the exhaust system.

<<309-00>>







3.  Remove the support bracket.







4.  Remove the driveshaft heat shield.



www.
