Jaguar XJ (X350). Manual - part 132





10 . Install the luggage compartment floor covering.



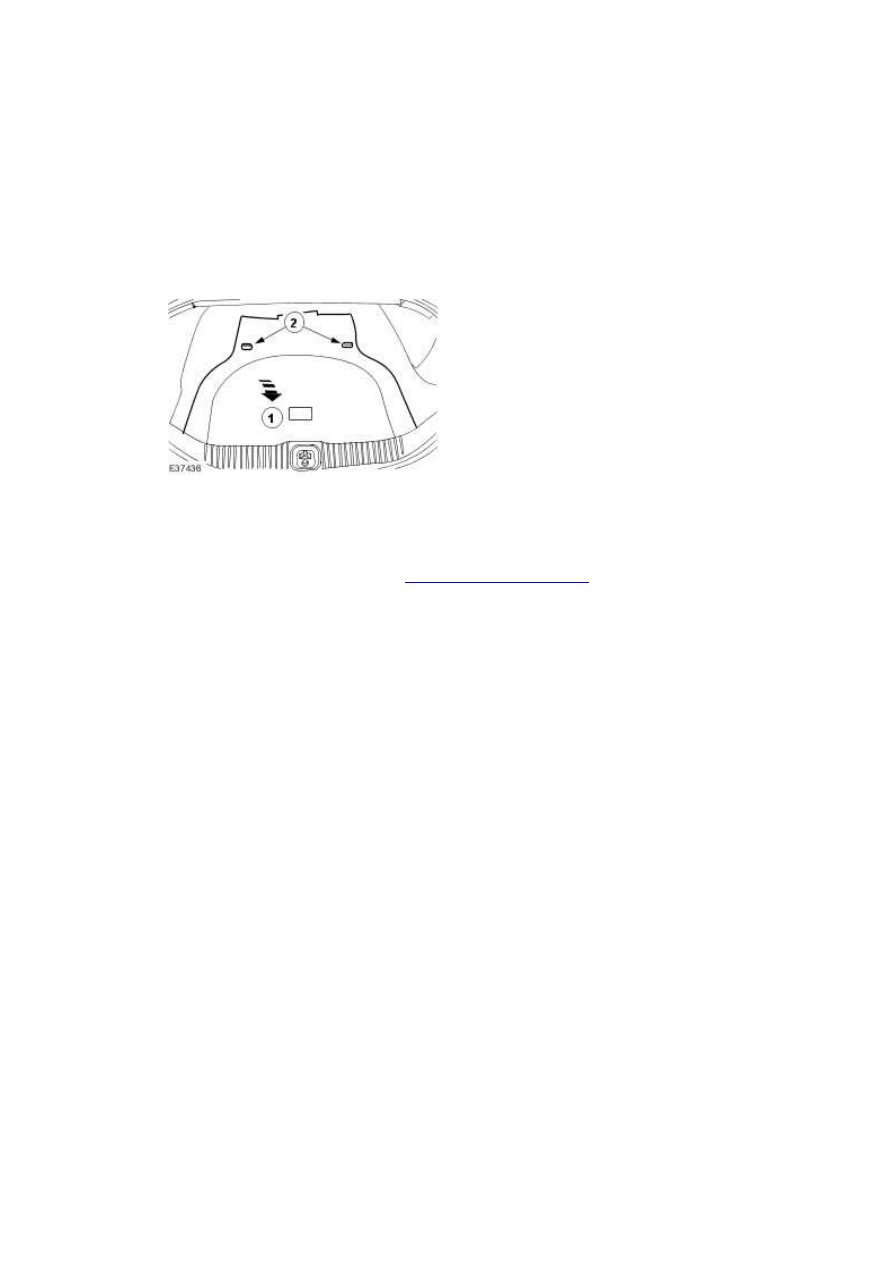

1) Install the luggage compartment floor covering.





2) Install the luggage compartment floor covering securing screws.











11 . Connect the battery ground cable.

For additional information, refer to

Battery Connect (86.15.15)







12

.



NOTE:





Make sure that the air suspension system is repressurized using the Jaguar approved

diagnostic system before lowering the vehicle to the ground.





Repressurize the air suspension system. For further information, refer to the Jaguar

approved diagnostic system.







13 . Install the rear wheel and tire assembly.

For additional information, refer to



Special Service Tools





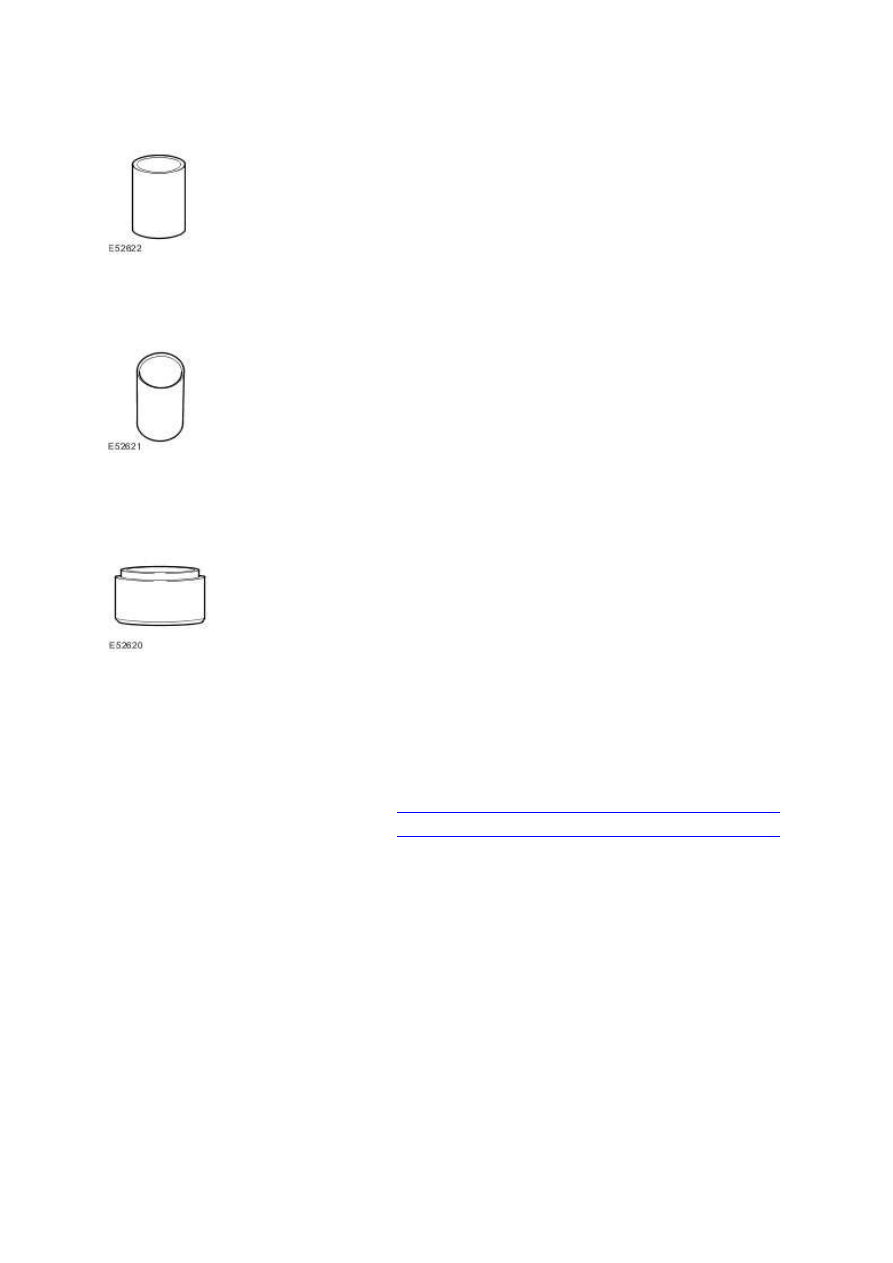

Bushing Remover / installer

205-335







Bushing remover

204-533







Bushing installer

204-534

Removal



1 . Remove the rear air spring.

For additional information, refer to

Rear Air Spring - VIN Range: G00442->G45703 (60.32.10)



For additional information, refer to

Rear Air Spring - VIN Range: G45704->G99999 (60.32.10)







2 . NOTE:





With assistance make sure the tool is aligned.

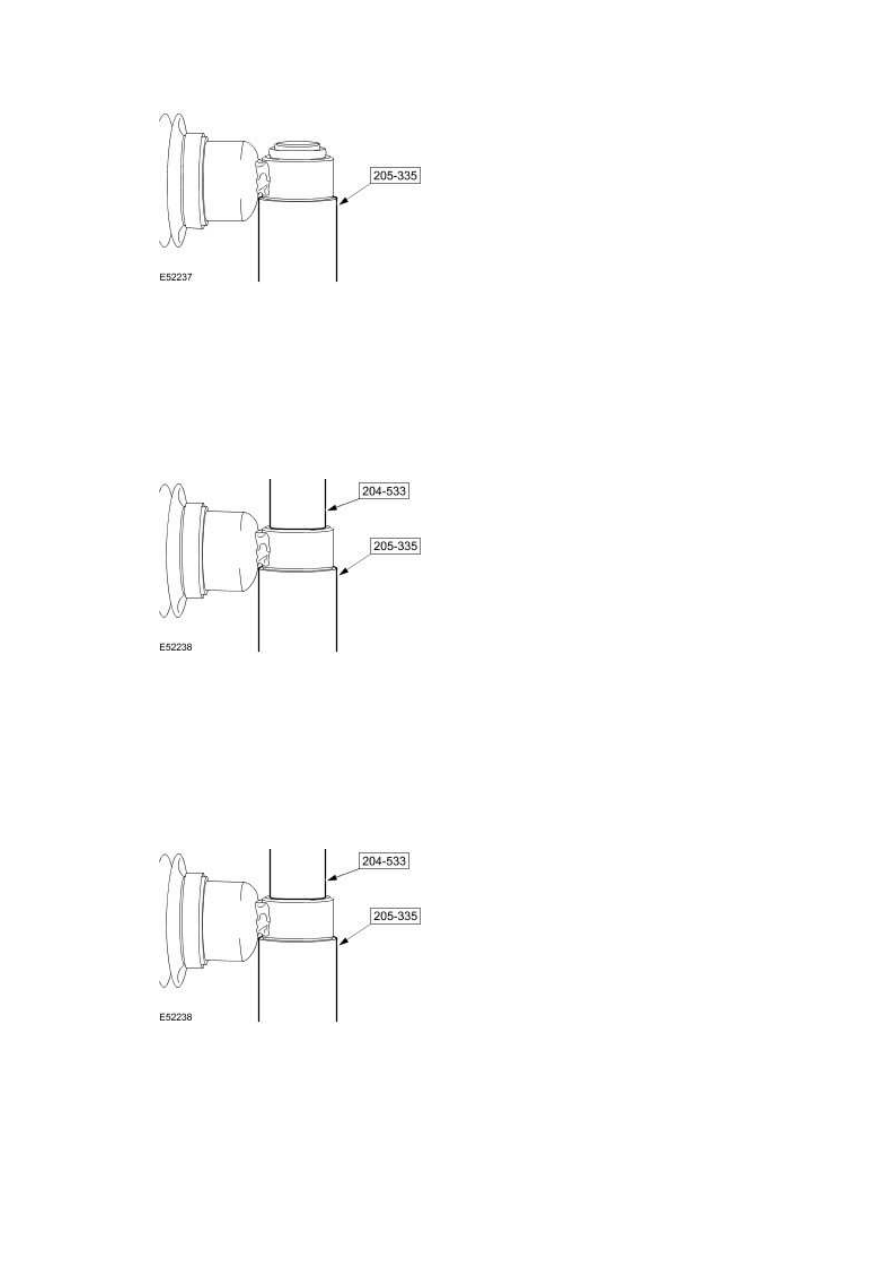

Using the special tool, support the air spring.

Rear Air Spring Lower Bushing (64.32.03)

www.







3 . NOTE:





With assistance make sure the tool is aligned.



Position and align the special tool to the air spring bush.







4 . NOTE:





With assistance make sure the tool is aligned.



Using special tools slowly push the bush from the air spring.







Installation



1 . NOTE:





Make sure the bush is clean and free from oil or grease.



NOTE:





Use a suitable lubricant to allow the bush to locate into the special tool.

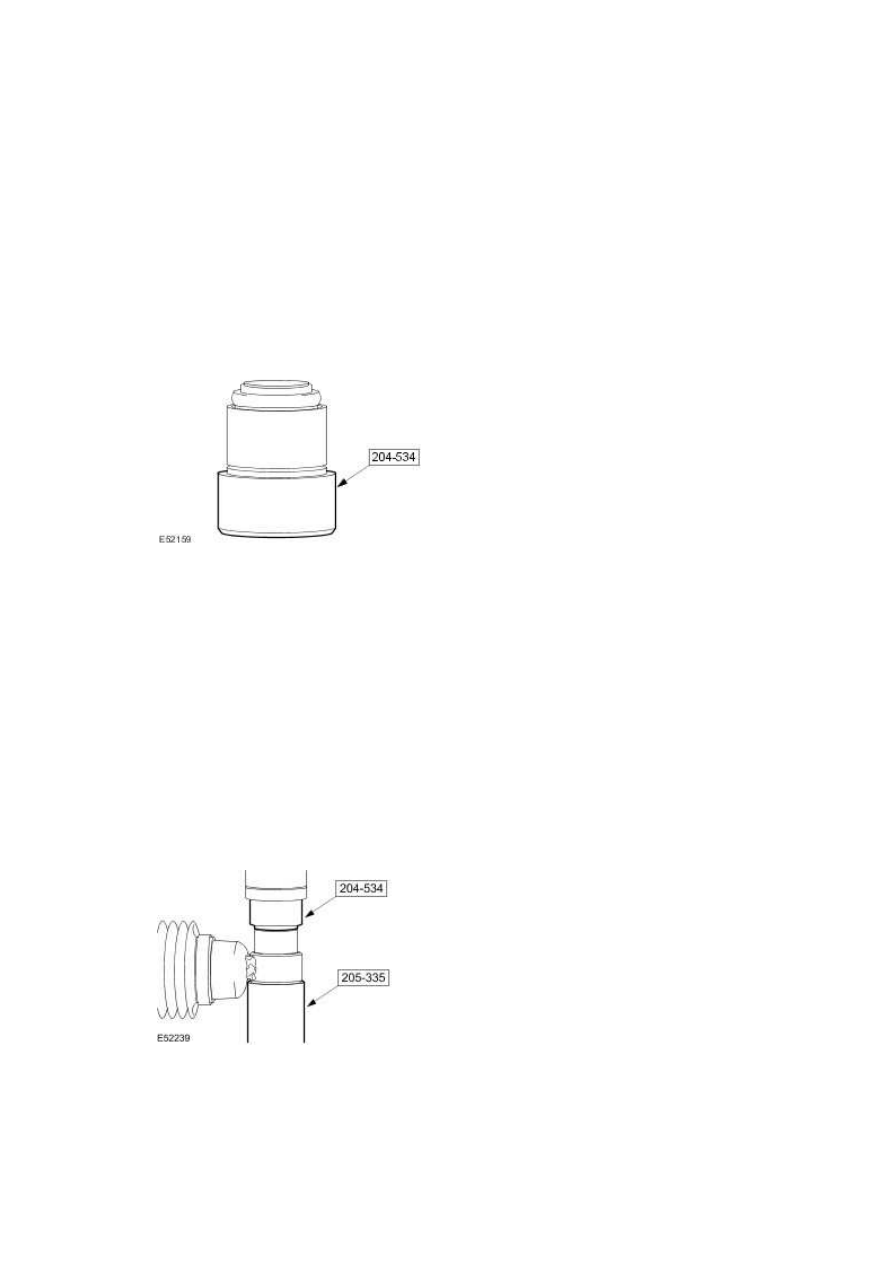

Locate the new bush in the special tool.







2

.



NOTE:





Make sure the damper is clean and free from grease or oil and is not damaged prior to

pushing in the new bush.





NOTE:





Make sure the air spring and bush are placed in the correct orientation.



Using the special tools, align the bush to the air spring.
