Installation

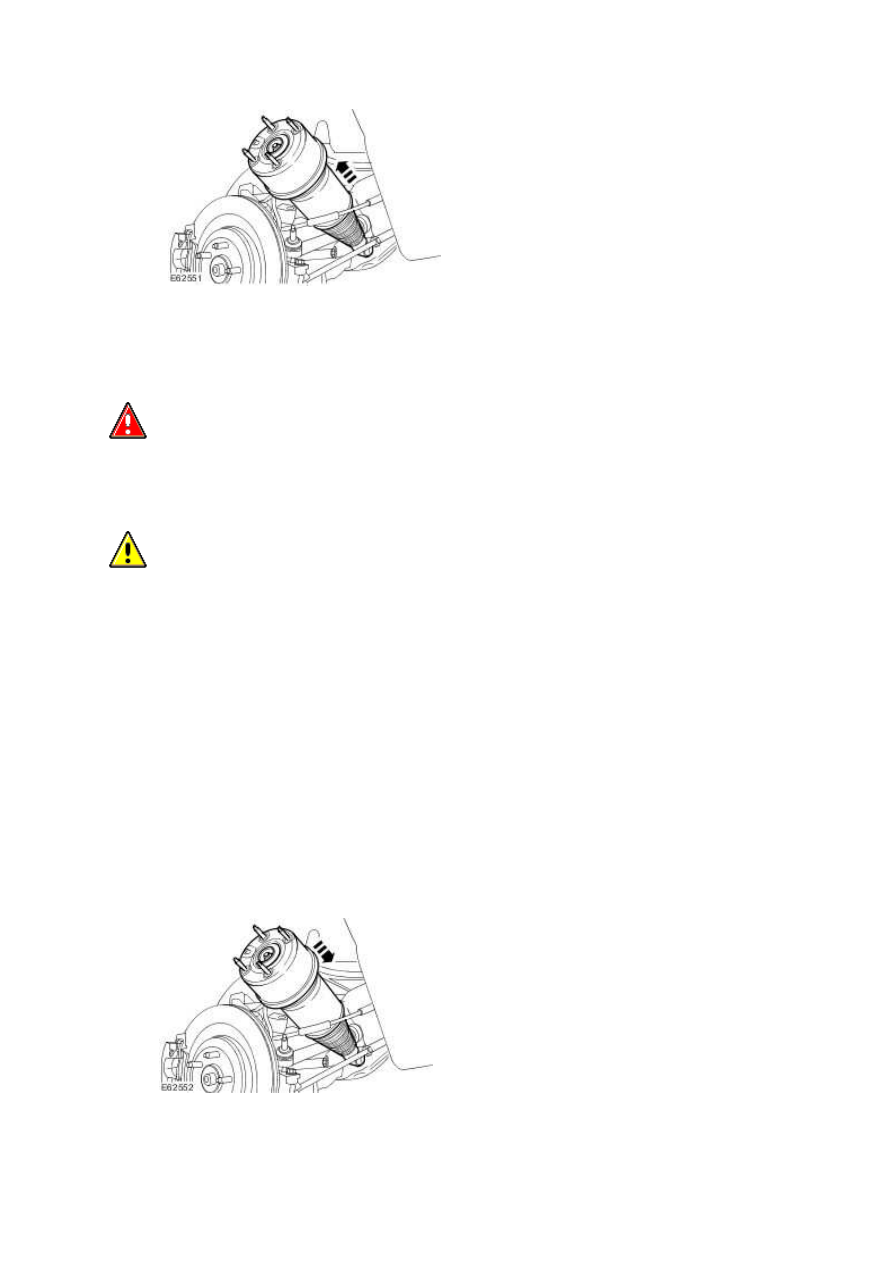

  WARNING: Do not install an air spring if the pressure retaining valve has been removed or

has become loose. Failure to follow this instruction may result in personal injury.





  CAUTION: Do not install an air spring if the pressure retaining valve has been removed or

has become loose. Failure to follow this instruction may result in damage to the vehicle.





NOTE:





New air springs have a shelf life of seven months from the date of manufacture. Do not install

the air spring if the date marking exceeds this date.







1 . NOTE:





Left hand shown, right-hand similar.



Install the air spring.

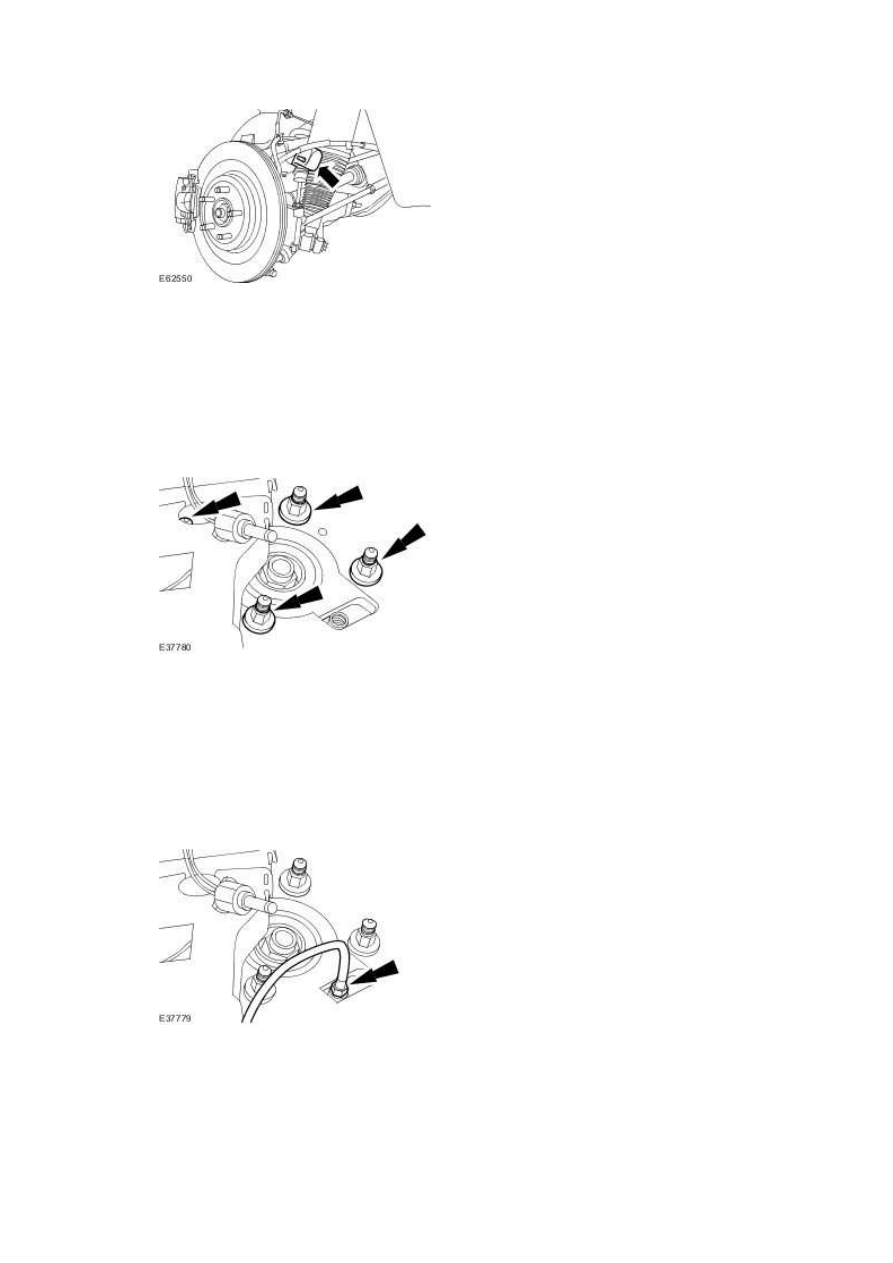

2 . NOTE:





Left hand shown, right-hand similar.



Tighten to 133 Nm.







3 . NOTE:





Left hand shown, right-hand similar.



Tighten to 48 Nm.







4 . NOTE:





Left hand shown, right-hand similar.



Reposition the stabilizer bar link cover.

www.

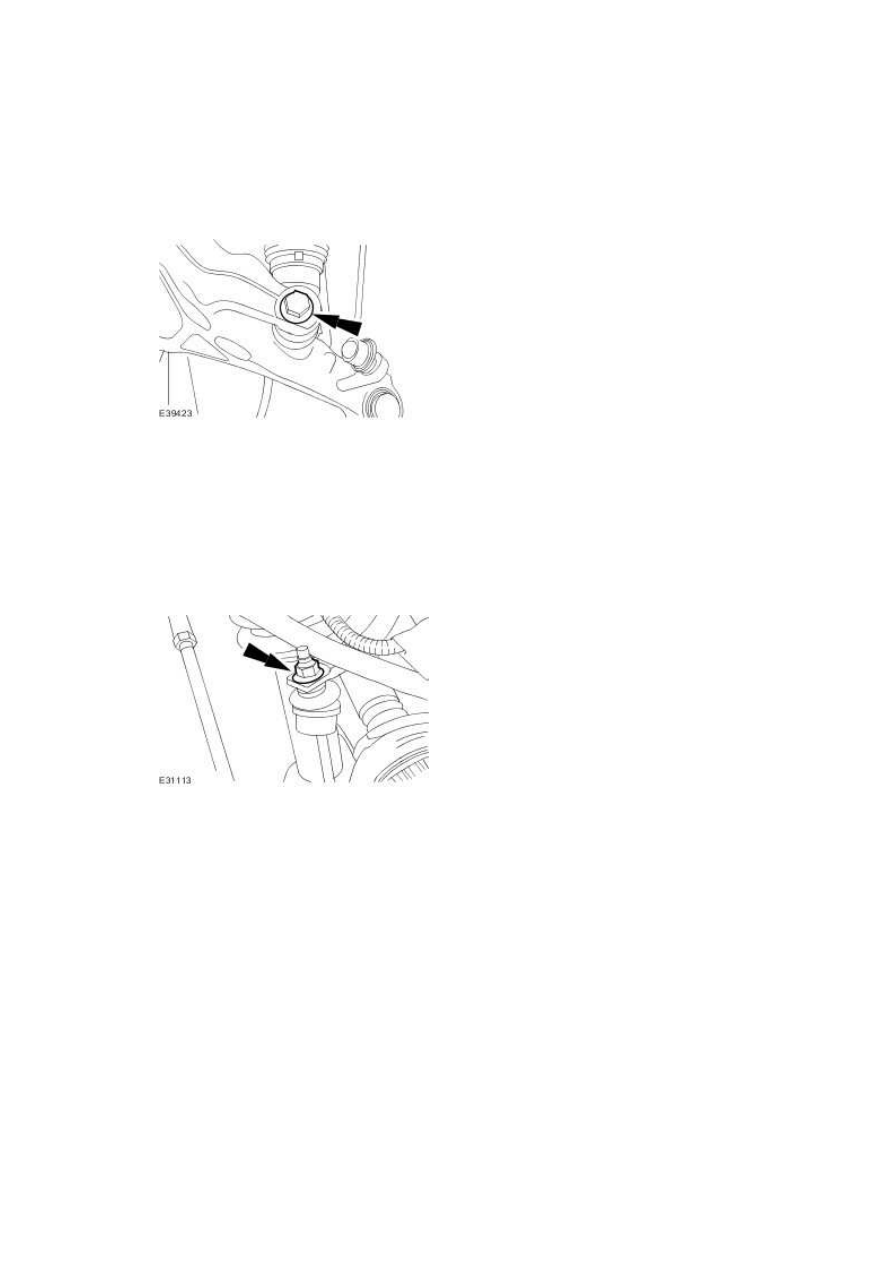

5 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 25 Nm..







6 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 5 Nm.

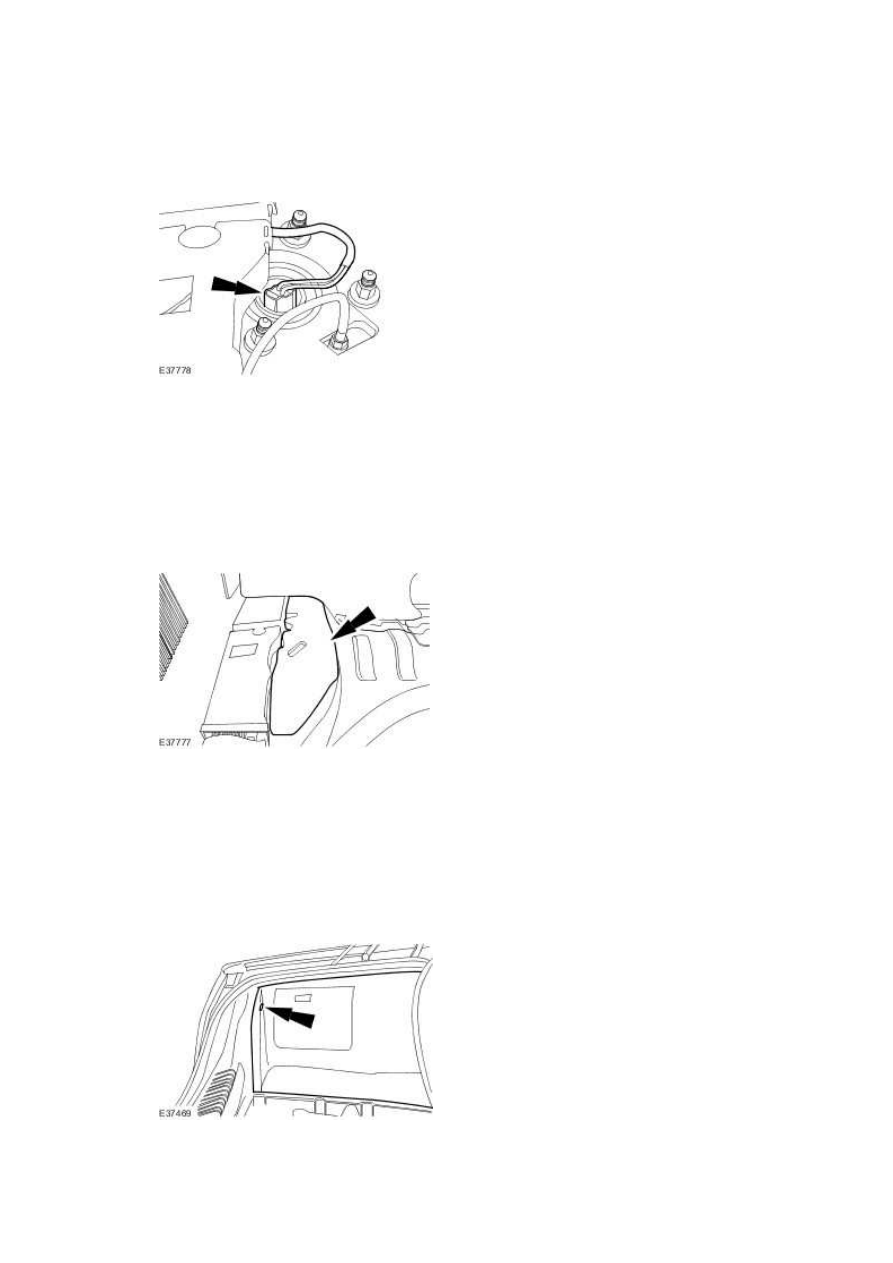

Left-hand shown, right-hand similar.



Connect the air spring electrical connector.







8 . NOTE:





Left-hand shown, right-hand similar.



Install the air spring trim panel.







9 . NOTE:





Left-hand shown, right-hand similar.



Install the luggage compartment side trim panel.



7 . NOTE:
