Jaguar XJ (X350). Manual - part 1304

3



 —



Video display



4



 —



Digital versatile disc (DVD) player



5



 —



Video system module





The function of the rear seat multimedia system is to provide audio and video entertainment for the

rear seat passengers.



It will provide control of a number of audio and video sources and channel the output independently

to the rear left and rear right seat passengers via personal headphones and video screens, or allow

output over the main vehicle audio speaker system.



The multimedia system includes the following components:



1. A passenger entertainment control panel (mounted in the rear seat center armrest/console).



2. Two 6.5'' video display screens (mounted in the back of the front headrests).



3. A DVD video player (mounted in the luggage compartment).



NOTE:





The DVD player is region specific and will only play DVD's of the correct region for the DVD

player.





4. A video system module (mounted behind the rear seat backrest).



5. A microswitch is fitted to the rear armrest/console lid which will switch off the illumination to the

passenger entertainment control panel when the lid is closed.



6. Two headphone sets (Jaguar accessory).



The system features available on a vehicle will depend on the particular vehicle specification.



There are 3 basic system levels:



a) Audio only.



b) Audio and video display screens.



c) Audio, video display screens and DVD video player.



System level a) provides rear seat audio entertainment only.



System level b) has audio/video capability.



System level c) has audio/video capability and includes a dedicated DVD movie player located in the

luggage compartment.



The system will allow the rear passengers to control the main vehicle audio system functions and

have the facility to connect 2 sets of headphones for private listening. The headphone sockets are

incorporated into the passenger entertainment control panel.



The 6.5'' video display screens mounted in the front seat headrests can display video pictures from a

number of sources, which can be selected using the passenger entertainment control panel. Signal

sources available include the vehicle TV tuner (if specified), navigation screen display (duplication of

the front screen), and a DVD video player (if specified). In addition to this the system is equipped

with 2 sets of audio/video (auxiliary) inputs that will provide the facility to connect external

audio/video media e.g. camcorder, or home video games console.



Each of the audio/video sources described above are independently switchable to either one or both

of the headphones and video display screens.

Controllable Units

The rear passengers will be able to control the following units:



Head unit (Cassette/CD/MD and Tuner)



CD changer



Phone (if fitted)



Multizone Voice (if fitted)



DVD Player (if fitted)



AUX 1 and 2



TV (if fitted)

www.

Rear Multimedia Controls



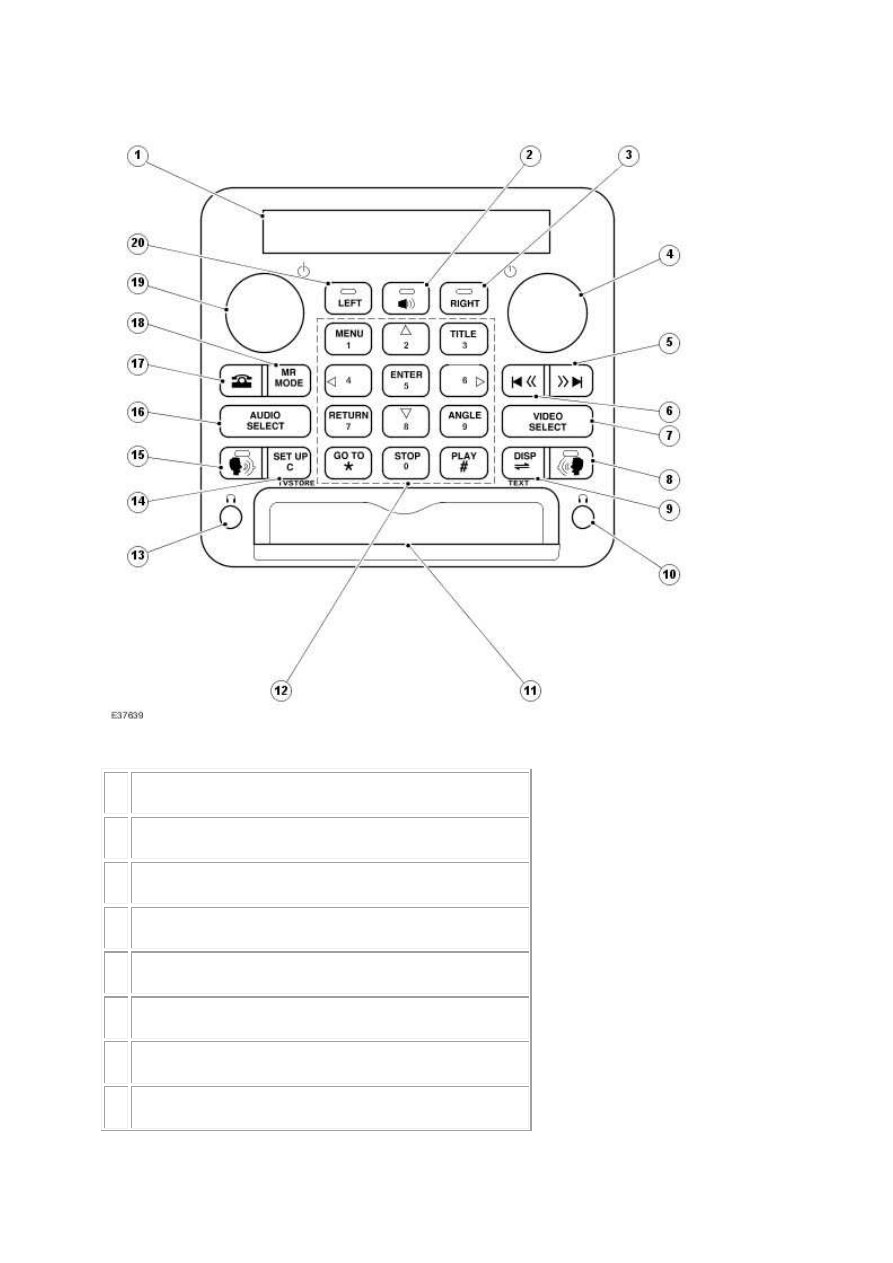

Passenger Entertainment Control Panel

No

General Function



1



Passenger entertainment control panel display



2



Cabin mode key and rear speaker control



3



Priority key with tell-tale LED for right headphone



4



ON/OFF rotary volume control for right



5



Arrow key (FF, Track Up, Seek Up etc)



6



Arrow key (REW, Track Down, Seek Down etc)



7



Video source selection key



8



PTT and send/end with tell-tale for right



9



DVD display, cassette direction and Teletext key



10



Head phone socket for right-hand side passenger



11



AUX jack socket panel



12



12 digit keypad



13



Head phone for left-hand side passenger



14



Telephone cancel, DVD set-up menu and TV auto store key

15



PTT and send/end with tell-tale for left



16



Audio source selection key



17



Phone key



18



Audio mode and telephone memory recall key



19



ON/OFF rotary volume control for left



20



Priority key with tell-tale LED for left headphone





12 Digit Keypad (12)

No

General Function



1



DVD mode: MENU key



2



DVD mode: CURSOR (UP) key



3



DVD mode: TITLE key



4



DVD mode: CURSOR (LEFT) key



5



DVD mode: ENTER key



6



DVD mode: CURSOR (RIGHT) key



7



DVD mode: RETURN key
