Jaguar XJ (X350). Manual - part 1302

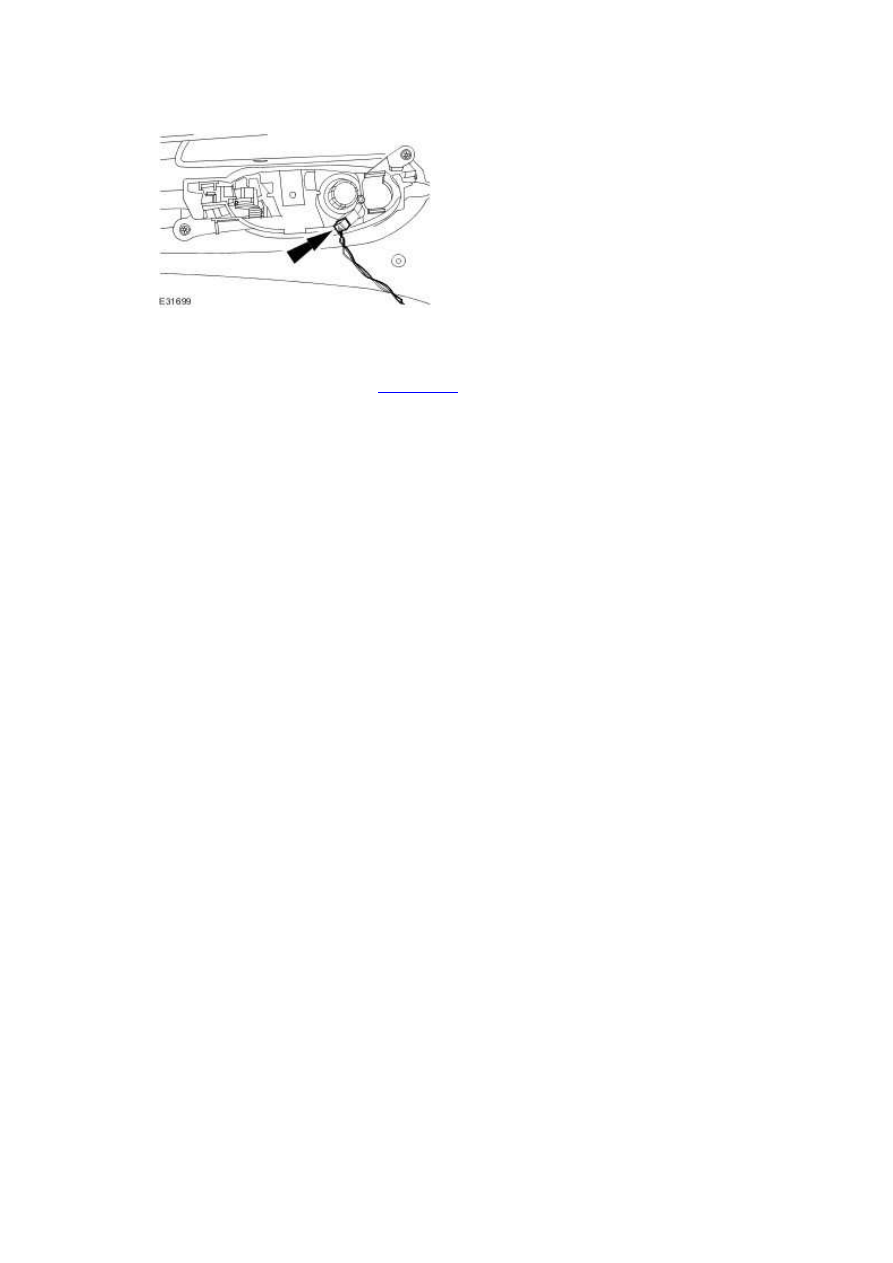

2 . Connect the electrical connector.







3 . Install the front door trim panel. <<501-05>>

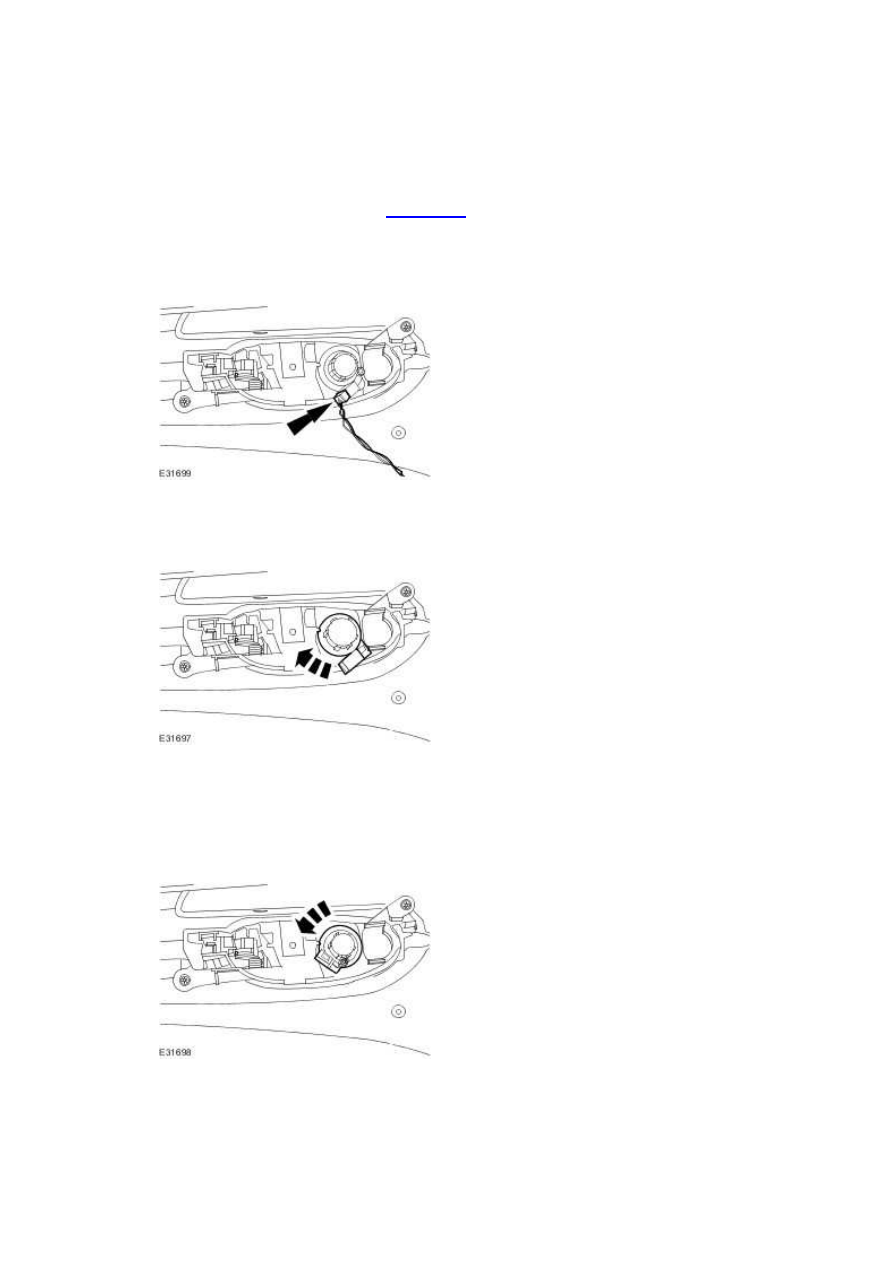

Instrument Panel Speaker

Removal



1 . Using a suitable tool ease the speaker cover from the instrument panel.







2 . Detach the instrument panel speaker.







3 . Remove the instrument panel speaker.







Installation



1 . To install, reverse the removal procedure.







www.

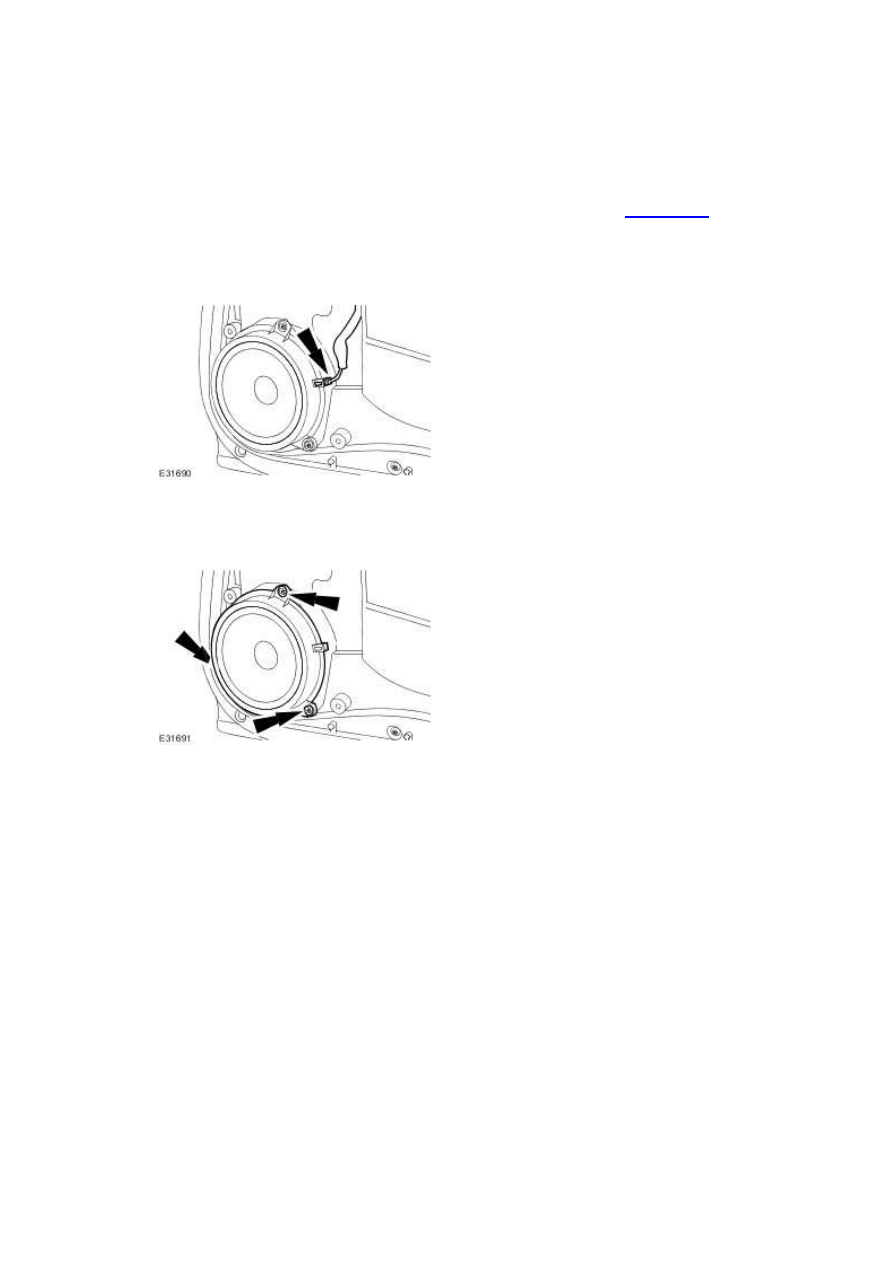

Rear Door Speaker (86.50.14)

Removal



1 . Remove the rear door trim panel. For additional information, refer to <<501-05>>.





2 . Disconnect the rear door speaker electrical connector.







3 . Remove the rear door speaker.







Installation



1 . To install, reverse the removal procedure.







Rear Door Tweeter Speaker (86.50.62)

Removal



1 . Remove the rear door trim panel. <<501-05>>





2 . Disconnect the electrical connector.







3 . Remove the tweeter speaker.







Installation



1 . Install the tweeter speaker.





www.
