Jaguar XJ (X350). Manual - part 1300

FM antenna. The TV antenna system consists of four amplifiers colour coded black, two
mounted onto the rear parcel tray and two mounted onto the right hand rear 'C' pillar. These
are connected to the rear backlite and use the same antenna as the FM audio antenna. In order
for a vehicle to have TV it must have the navigation option fitted.

The VICS (vehicle information and communication system, Japan only) has two antenna's,
one located in the rear backlite and the other located on the facia panel in the left hand corner.
The rear antenna has a filter which is located on the right hand rear 'C' pillar colour coded
green.





Diagnosis and testing





Antenna

Inspection and Verification

1 . Verify the customer concern.



2 . Visually inspect for obvious signs of electrical damage.

Visual Inspection Chart

Electrical



•



Antenna isolator module

•



Antenna AM

•



Antenna FM

•



Antenna beacon sensor VICS (Japan only)

•



Antenna filter VICS (Japan only)

•



Antenna(s) TV

•



Amplifier(s) TV

•



Positive wavetrap

•



Negative wavetrap

•



Harness/electrical connectors

•



Audio unit

•



Navigation unit





1 . If an obvious cause for an observed or reported concern is found, correct the cause (if possible)

before proceeding to the next step.



2 . If the cause is not visually evident, verify the symptom and refer to the Jaguar Approved

Diagnostic System.





www.

Removal and installation





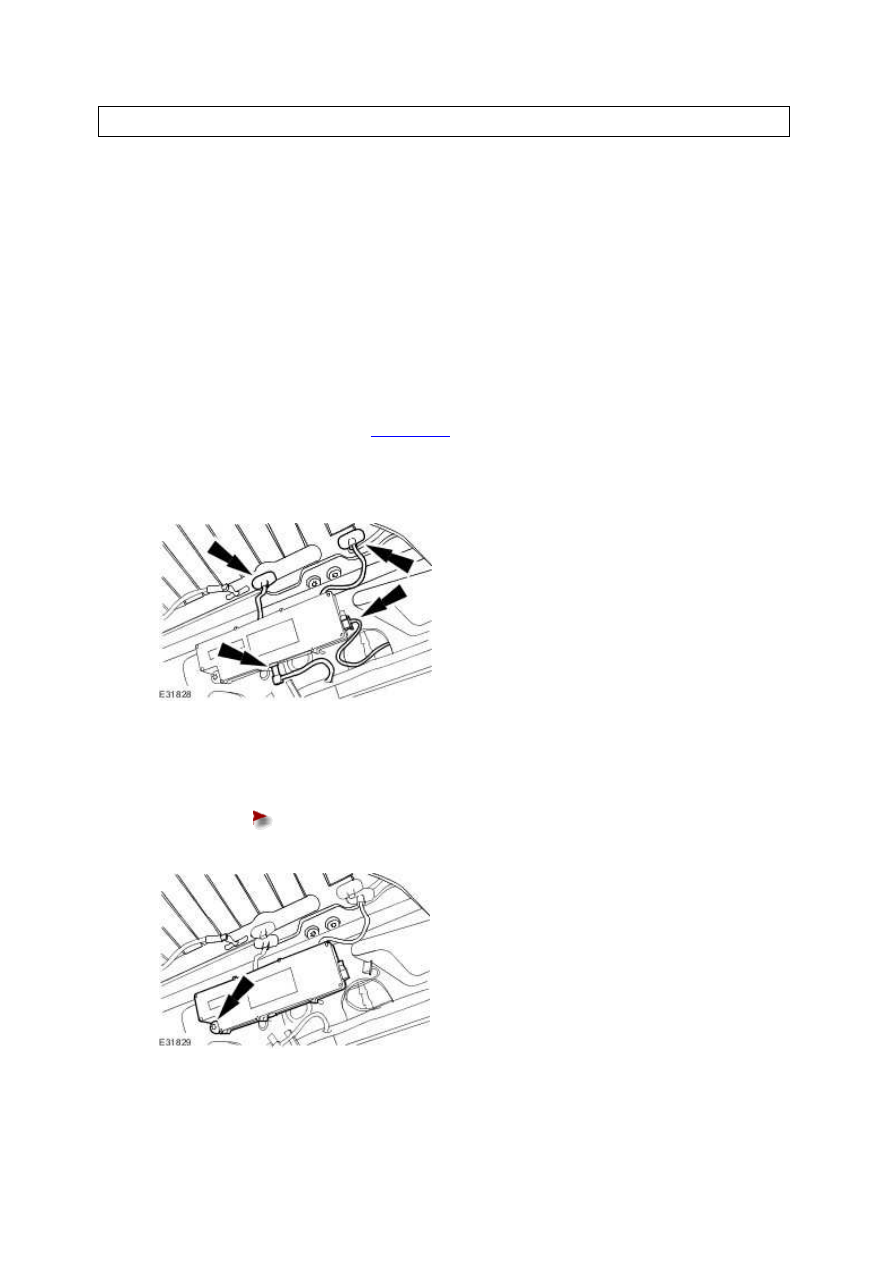

Antenna Isolator Module (86.51.08)

Removal

NOTE:





Ensure that both ground connectors are connected to the rear backlite once any work has been

carried out in this area as there is a risk that the rear backlite could shatter.







1 . Remove the C-pillar trim panel. <<501-05>>





2 . Disconnect the antenna isolator module electrical connectors.







3 . Remove the antenna isolator module.





Remove the retaining screw.











Installation



1 . To install, reverse the removal procedure.

415-03 : Speakers





Description and operation





Speakers

There are three speaker systems available, a standard system which has 8 speakers and a
premium system which has 12 speakers. The Dolby Pro Logic 2 system, which is fitted to the
Super V8 Portfolio, has a 14 speaker configuration.

On the standard system there are:

•



door speakers mounted at the base of each door.

•



door tweeters mounted together with each door release handle.

On the premium sound system there are:

•



high power and high quality door speakers mounted at the base of each door.

•



door tweeters mounted together with each door handle.

•



mid range speakers mounted to the top left and right of the instrument panel next to
the windshield.

•



two subwoofers mounted onto the rear parcel shelf.

On the Pro Logic 2 surround sound system there are:

•



high power and high quality door speakers mounted at the base of each door.

•



door tweeters mounted together with each door release handle.

•



mid range speakers mounted to the top left and right of the instrument panel next to
the windshield.

•



one center fill speaker in the center of the instrument panel.

•



two surround speakers mounted in the rear parcel shelf.

•



one subwoofer speaker mounted centrally under the rear parcel shelf.
