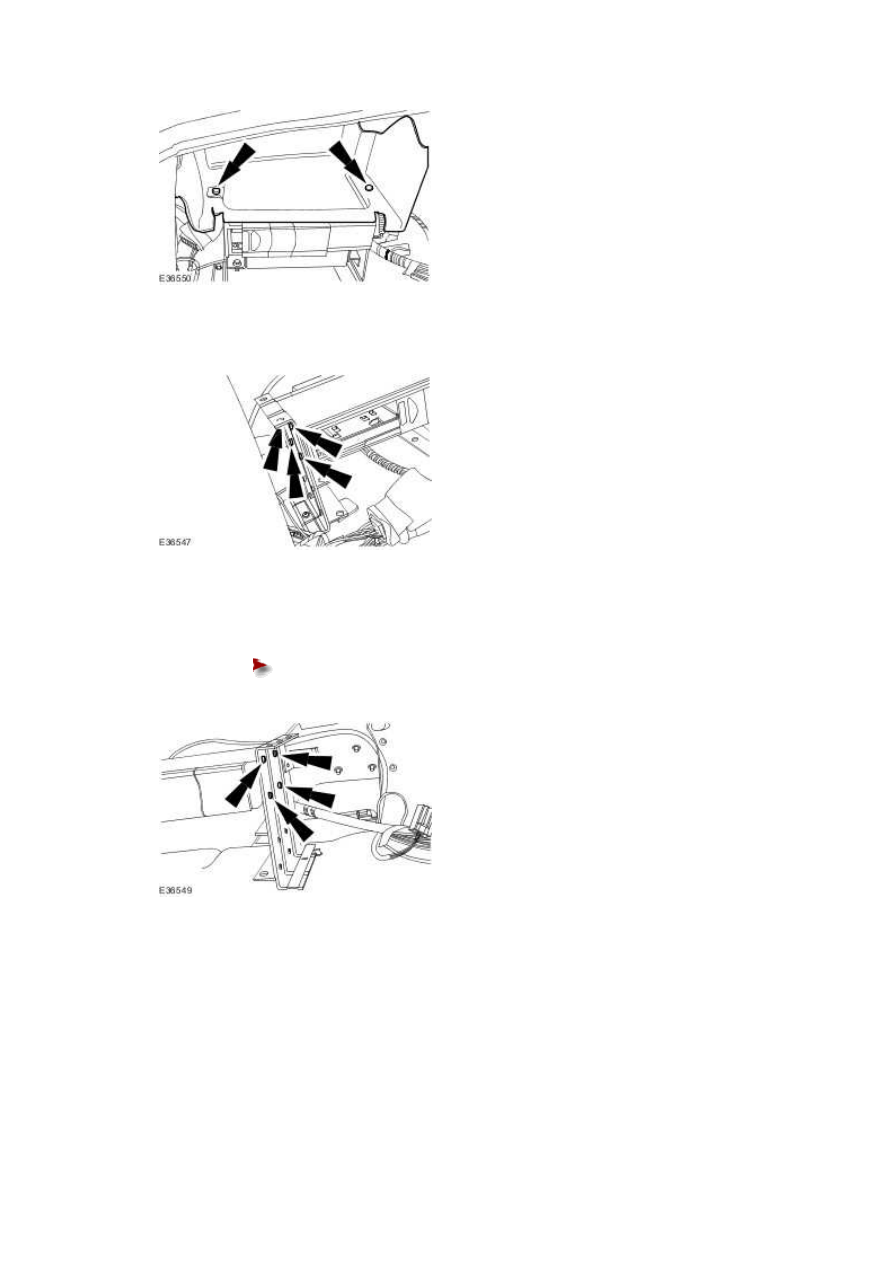

5 . Remove the left-hand compact disc player retaining screws.







6 . Detach the compact disc changer from the mounting bracket.





Remove the right-hand retaining screws.











7 . Remove the compact disc player.







Installation



1

.



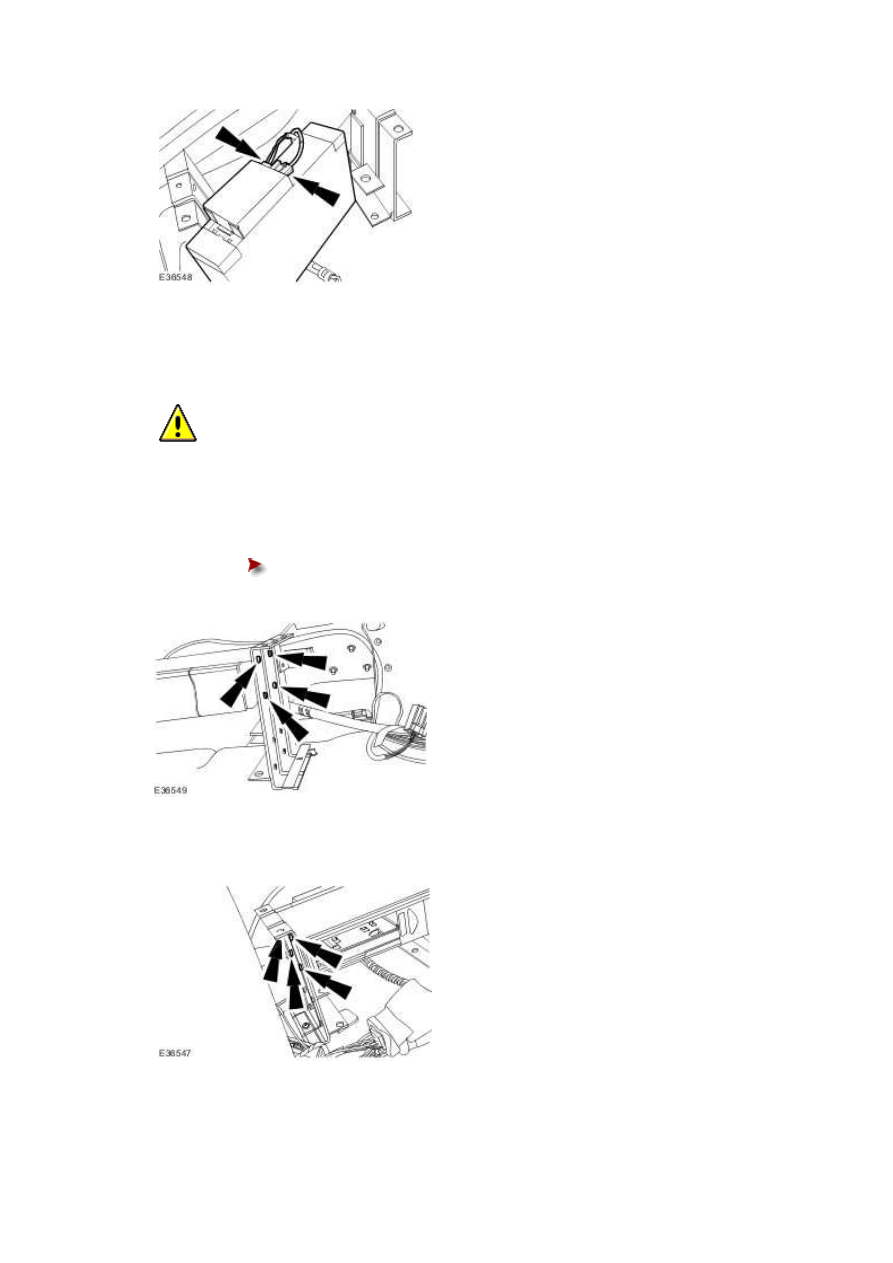

  CAUTION: Ensure the correct length compact disc player retaining screws are

installed, If this procedure is not followed damage to the internal mechanism will result.





To install, reverse the removal procedure.





Tighten to 1 Nm.











2 . Tighten to 1 Nm.









www.

Steering Wheel Audio Controls (86.50.42)

Installation



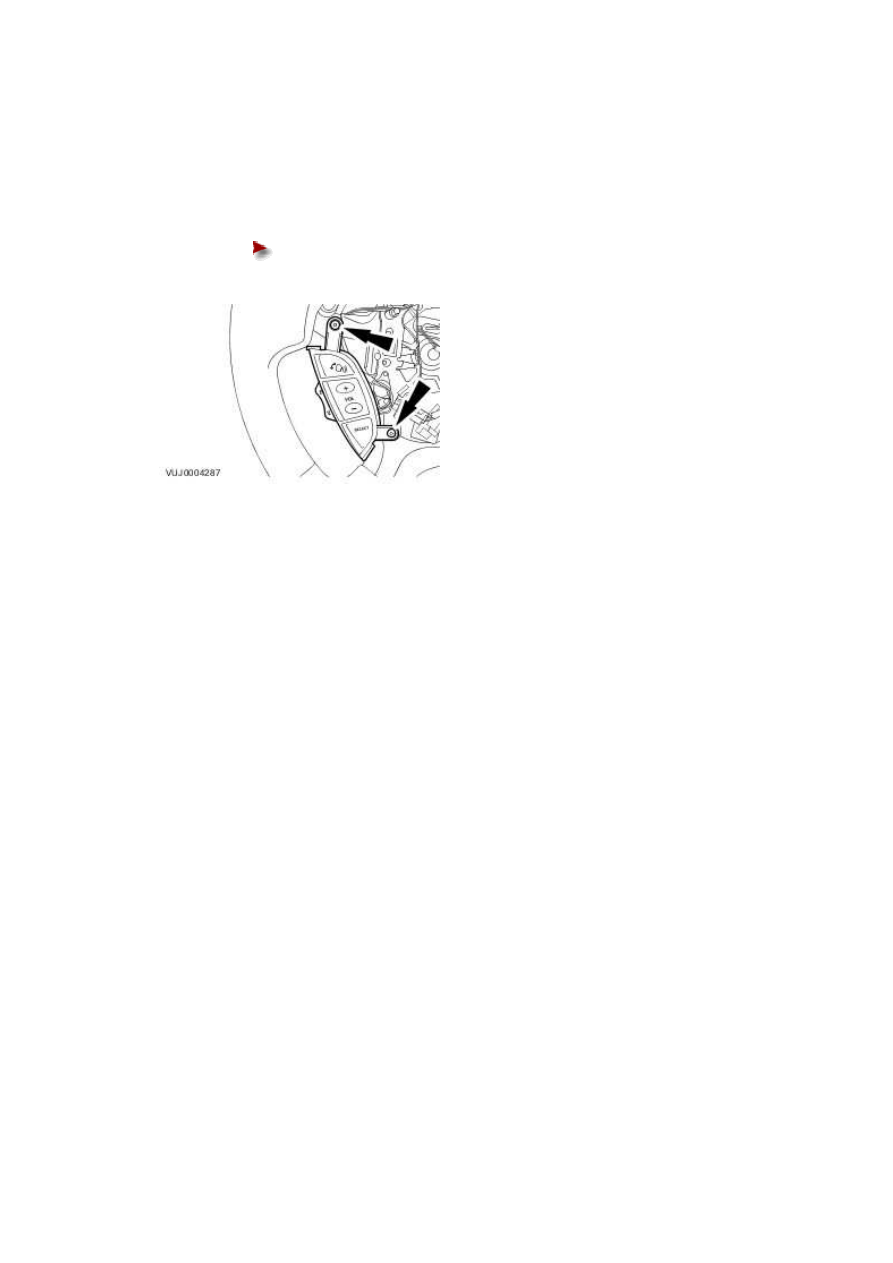

1 . To install, reverse the removal procedure.





Tighten to 2 Nm.













415-02 : Antenna





Description and operation





Antenna



Item  Part Number

Description

1

 —

Antenna FM

2

 —

Antenna AM

3

 —

Antenna filter VICS (Japan only)

4

 —

Amplifier(s) TV

5

 —

Ground wave trap

6

 —

Antenna isolator module

7

 —

Positive wave trap

8

 —

Antenna VICS beacon (Japan only)


The antenna cable is split into two sections:

•



Audio unit to floor console connector.

•



Floor console connector to antenna isolator module.

The audio unit to antenna isolator module cable is located in the body wiring harness.

There are two audio antennas fitted to the vehicle, an AM antenna and an FM antenna, both
are located in the rear windshield glass. The AM antenna is above the heated rear windshield
element to the left-hand side. The FM antenna utilizes the heated rear windshield demist
element but does not carry the demist current. The power connector to the demist screen has a
filter in line called a positive wavetrap and the ground connector to the demist screen has a
filter called a negative wavetrap.

The diversity FM antenna is similar to the AM/FM antenna, except that two FM antennas are
derived from the demist pattern. As the demist screen is split to create the extra antennas, a
double wavetrap is fitted which has two positive connectors. The antenna isolator switches
between the two FM inputs and sends the strongest to the radio.

The antenna isolator module controls both antennas.

The TV antenna system is split into four and works the same as the diversity system for the

www.
