8 . NOTE:





Left-hand side shown, right-hand similar.

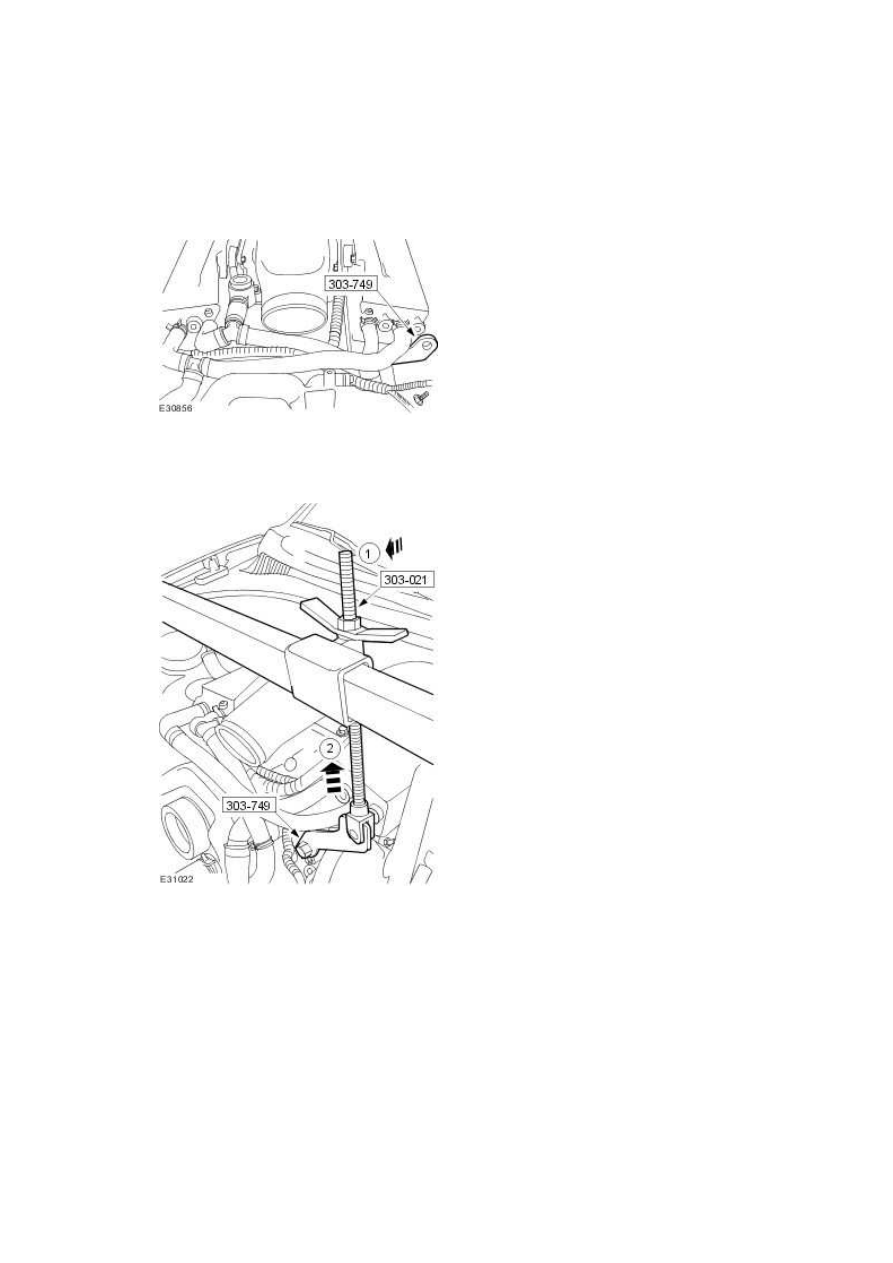

Install the left hand engine lifting eye.







9 . Using the special tools, raise the engine to a suitable height.







10 . Raise the vehicle.



Right-hand drive vehicles

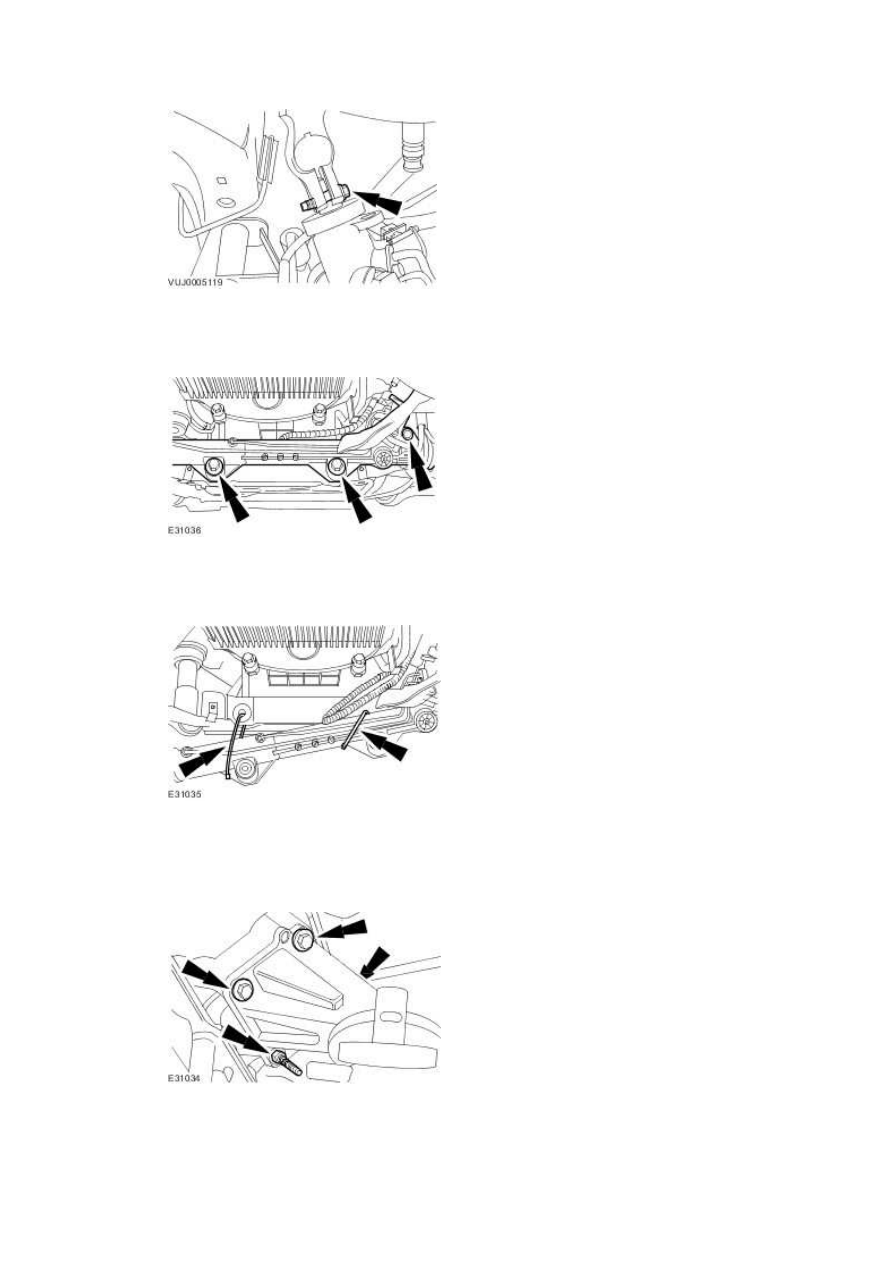

11 . Remove the steering gear shaft pinch bolt.







12 . Detach the steering gear.







13 . Secure the steering gear.





All vehicles



14 . Remove the engine mounting and bracket assembly.





www.

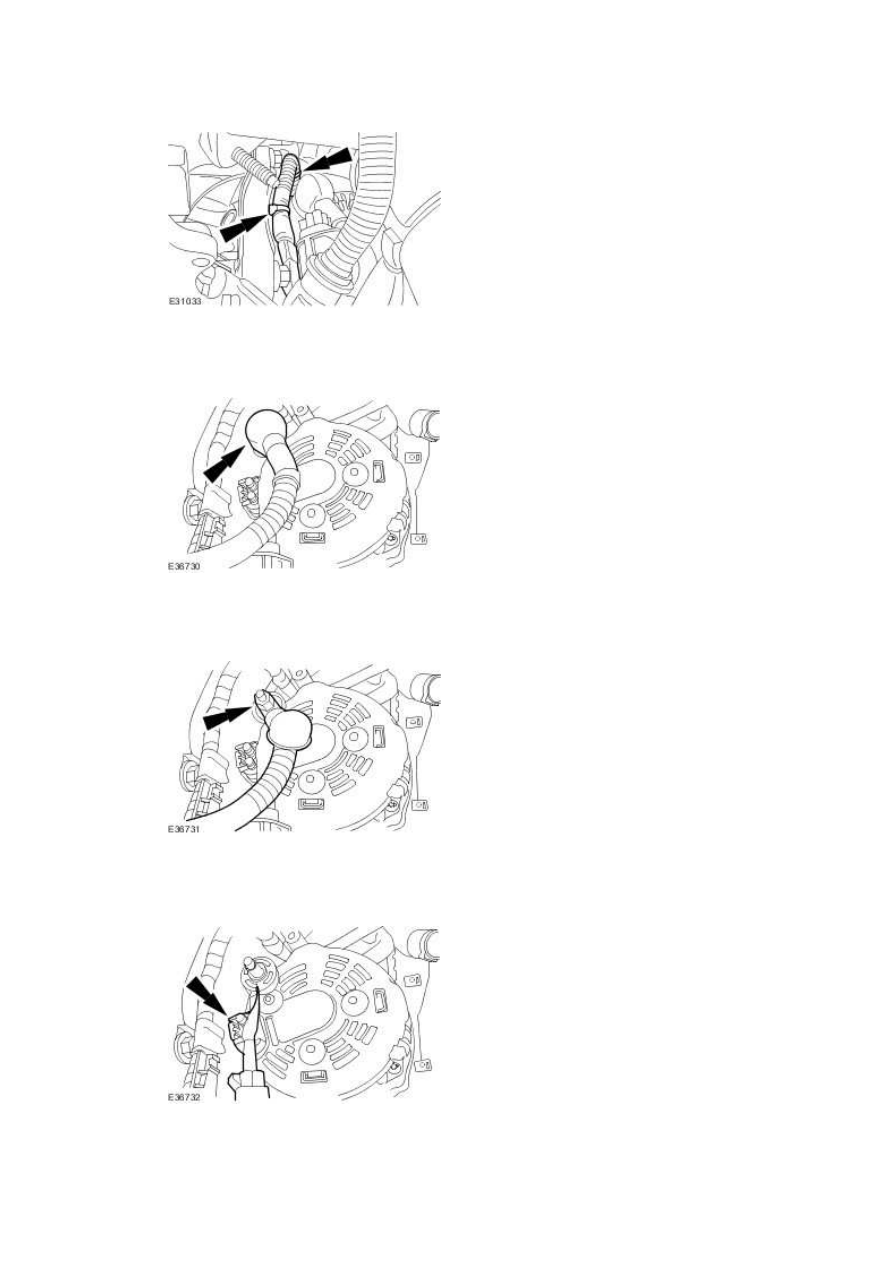

15 . Detach the wiring harness.







16 . Detach the generator battery positive cable protective cover.







17 . Disconnect the battery positive cable.







18 . Disconnect the generator electrical connector.







19 . Remove the generator.

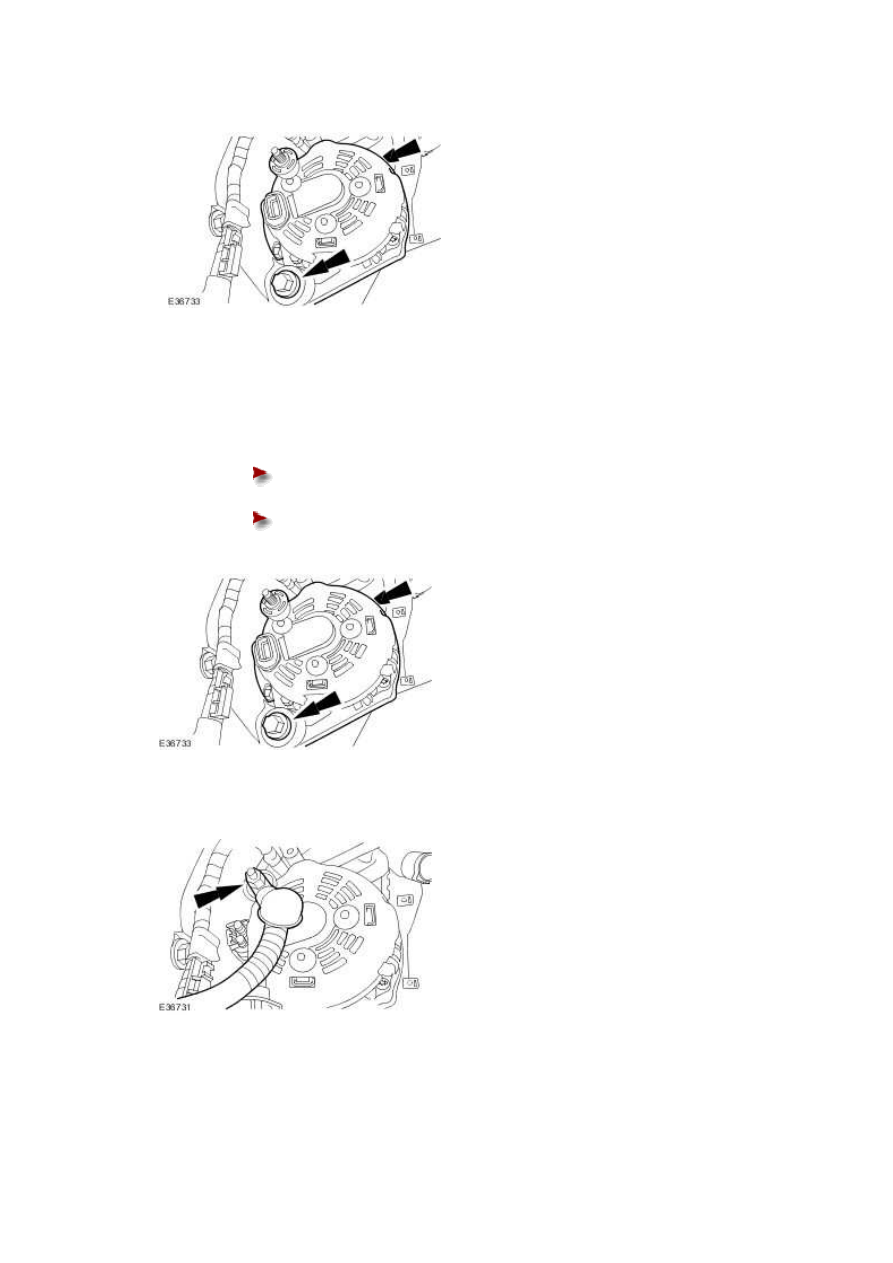

Installation



1 . To install reverse the removal procedure.





Tighten the generator upper retaining bolt to 21 Nm.







Tighten the generator lower retaining bolt to 40 Nm.











2 . Tighten to 12 Nm.







3 . Tighten to 25 Nm.
