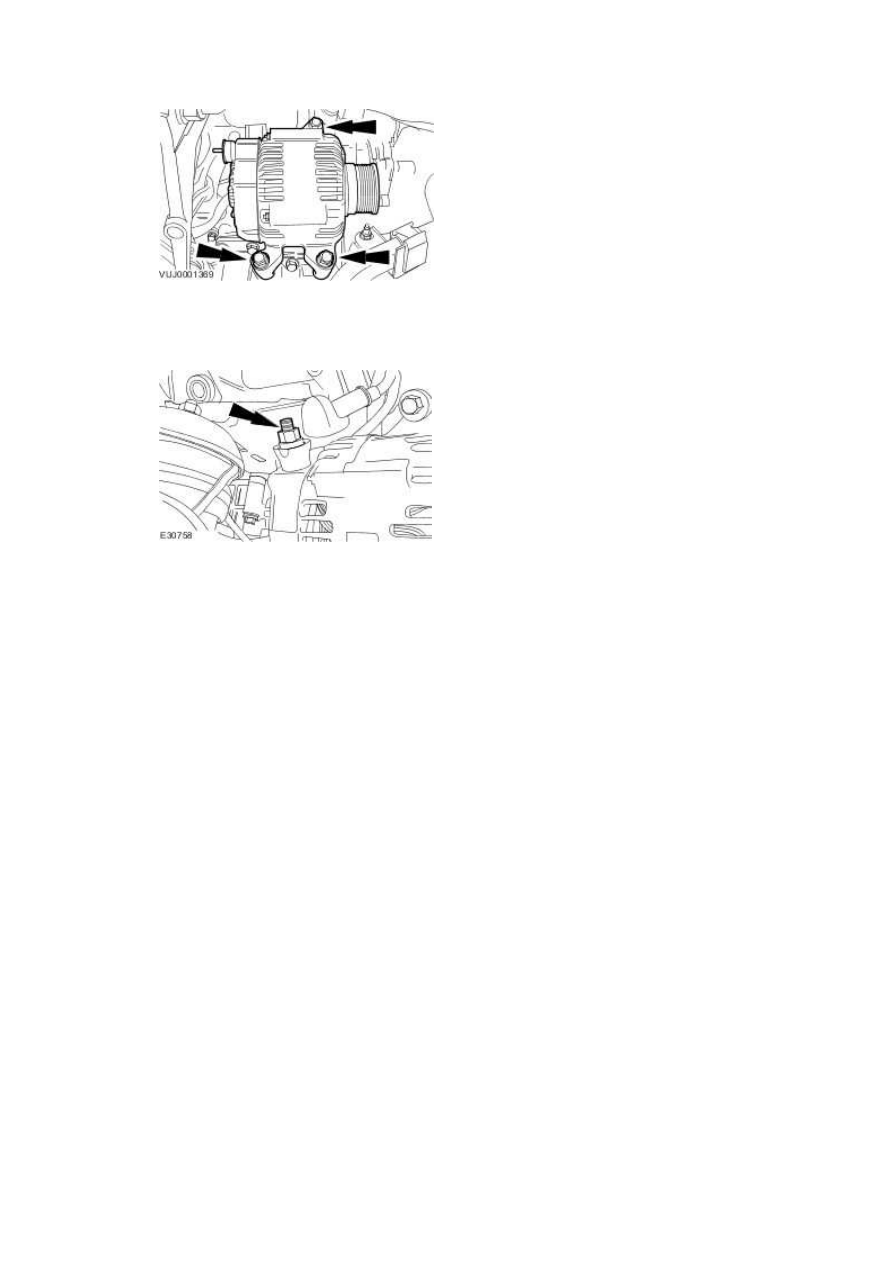

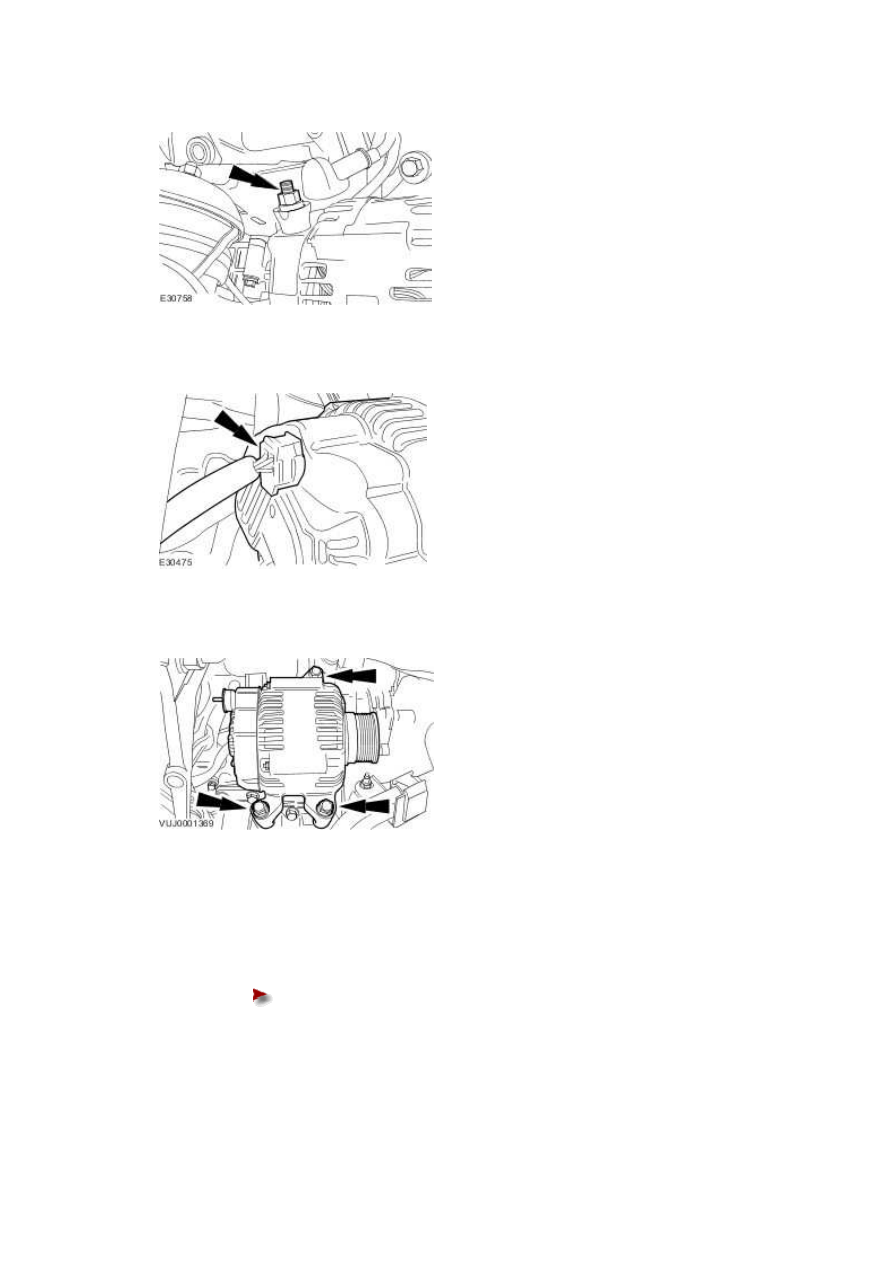

5 . Remove the battery positive cable retaining nut.







6 . Disconnect the generator electrical connector.







7 . Remove the generator.







Installation



1 . To install, reverse the removal procedure.





Tighten to 48 Nm.











2 . Tighten to 12 Nm.









www.

Generator - 4.2L NA V8 - AJV8/4.2L SC V8
- AJV8/3.5L NA V8 - AJV8 (86.10.02)

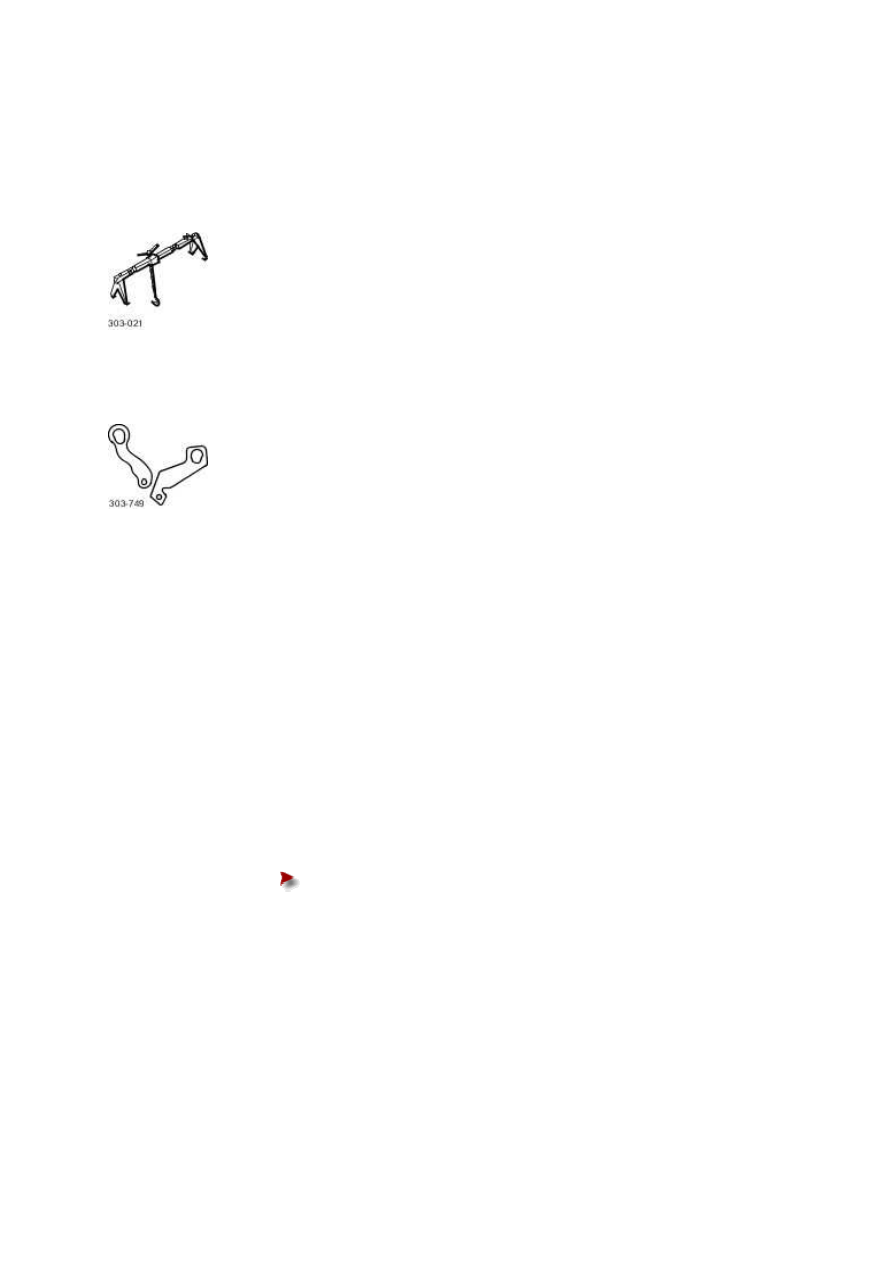

Special Service Tools





Engine support beam.

303-021







Engine lifting brackets

303-749

Removal

All vehicles



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2

.

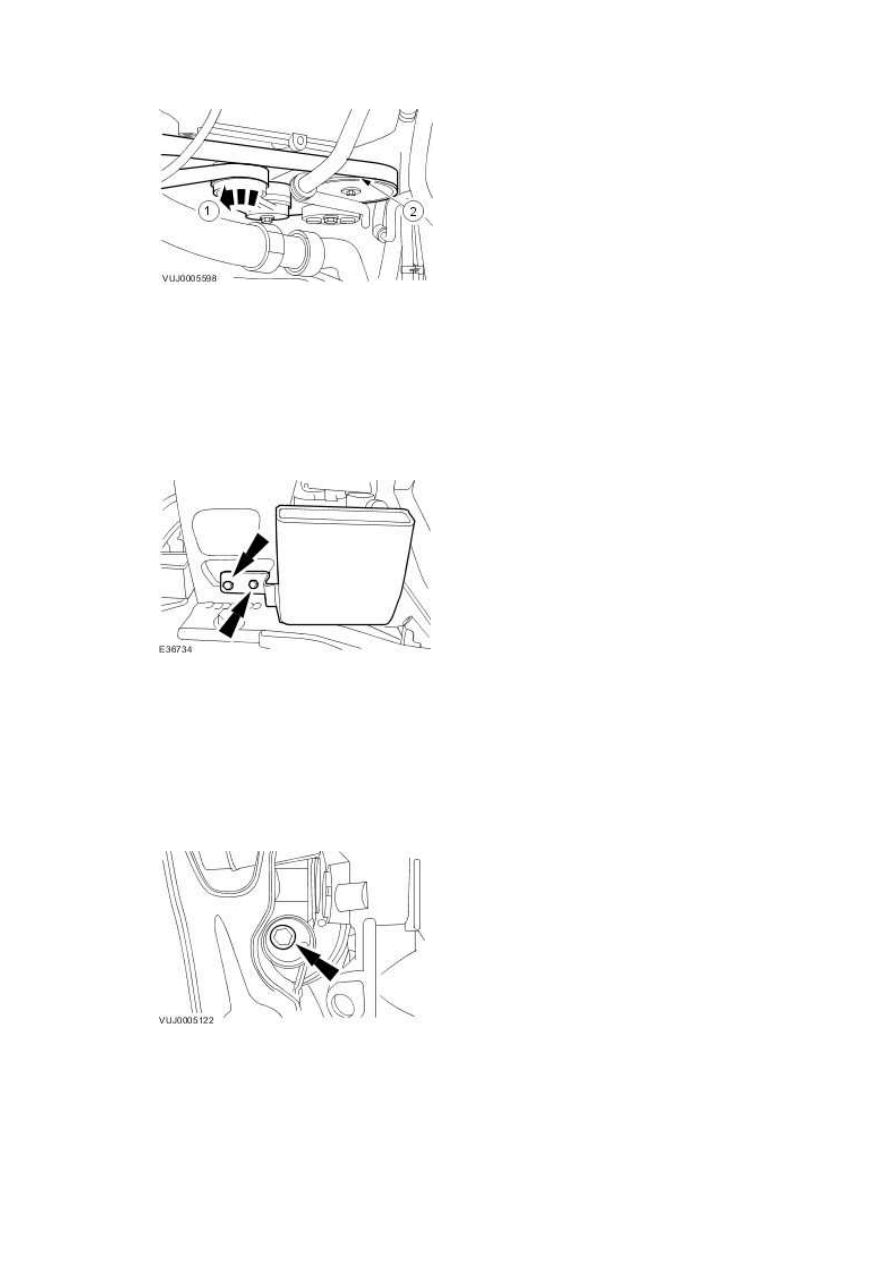

Detach the accessory drive belt.



1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the accessory drive belt

tensioner.





2) Detach the accessory drive belt.











3 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





4 . Remove the generator cooling duct.







5 . Remove the radiator splash shield.

For additional information, refer to Radiator Splash Shield (76.22.90)





6 . Remove the right-hand engine mounting lower retaining bolt.







7 . Lower the vehicle.
