Jaguar XJ (X350). Manual - part 1269

Removal and installation





Front Parking Aid Speaker (86.54.18)

Removal



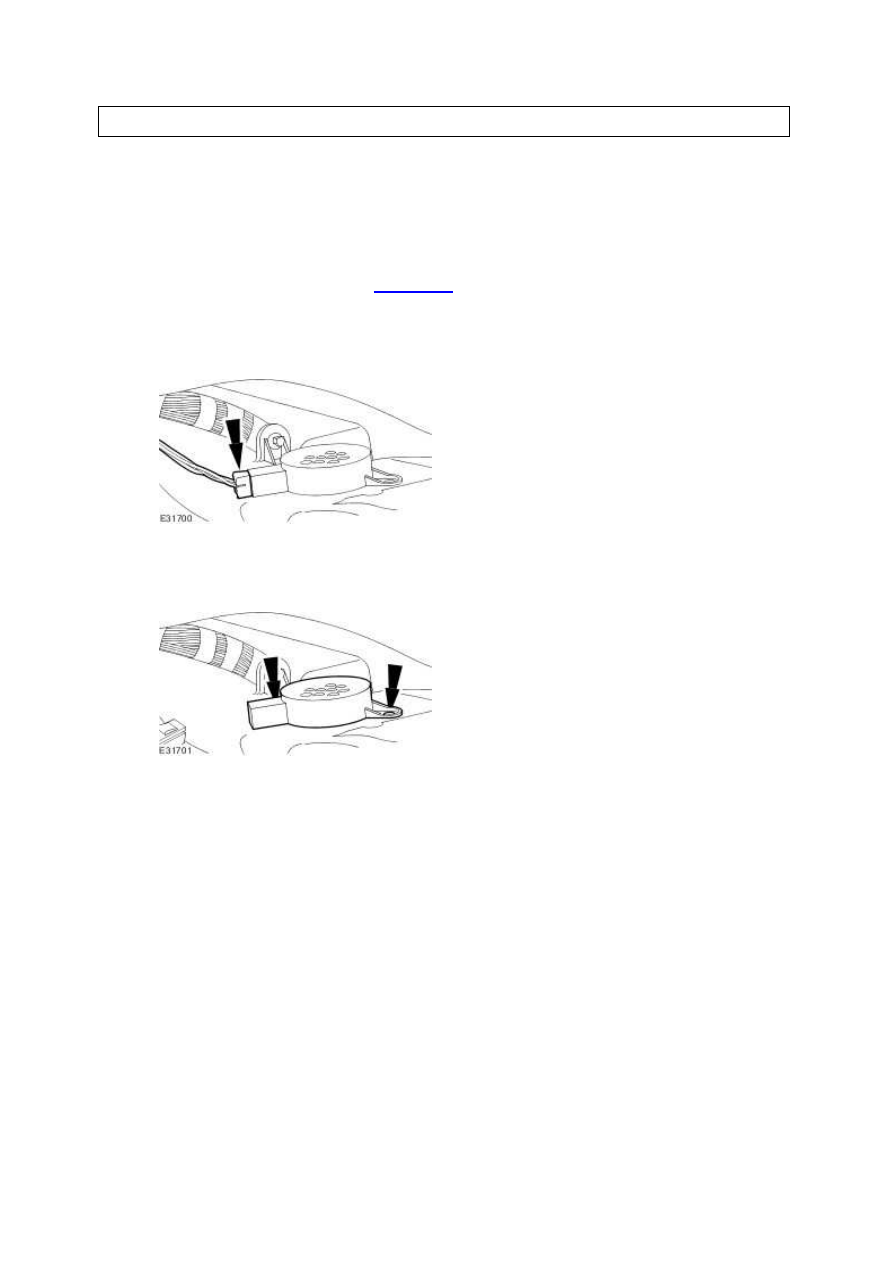

1 . Remove the instrument cluster. <<413-01>>





2 . Disconnect the electrical connector.







3 . Remove the parking aid speaker.







Installation



1 . To install, reverse the removal procedure.







Parking Aid Module - VIN Range: G00442-
>G45703 (86.80.39)

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to







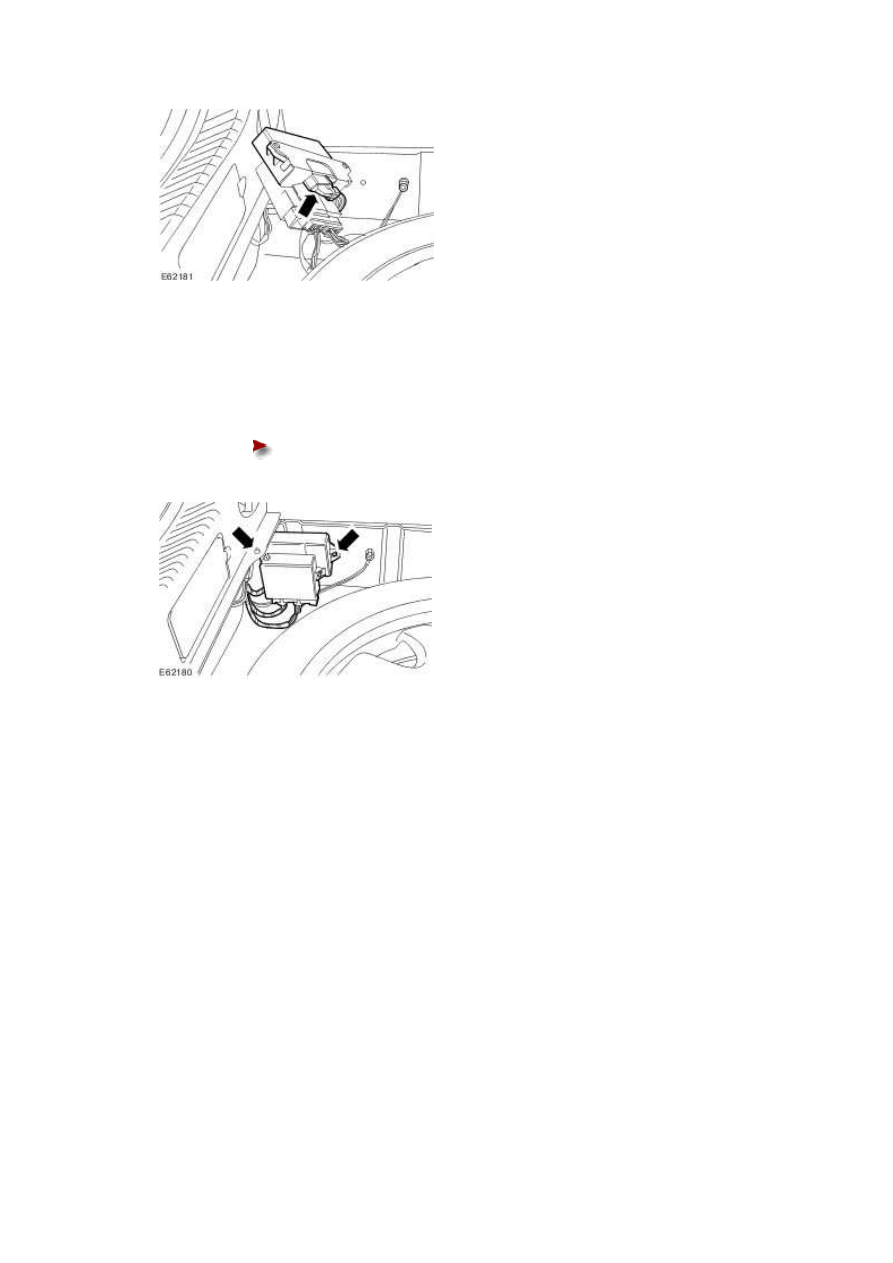

2 . Remove the spare wheel.





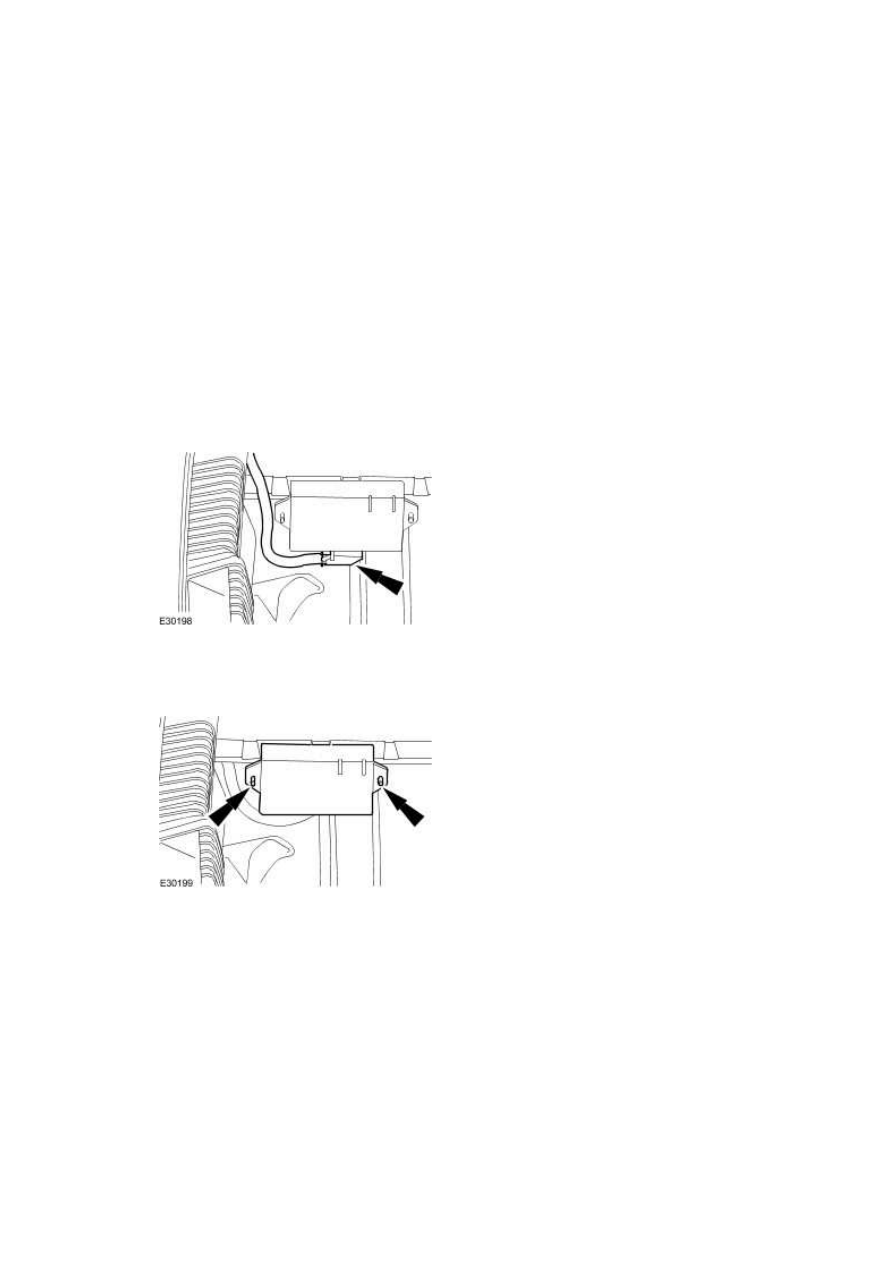

3 . Disconnect the electrical connector.







4 . Remove the parking aid module.







Installation



1 . To install, reverse the removal procedure.







www.

Parking Aid Module - VIN Range: G45704-
>G99999 (86.80.39)

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Ground Cable (86.15.19)





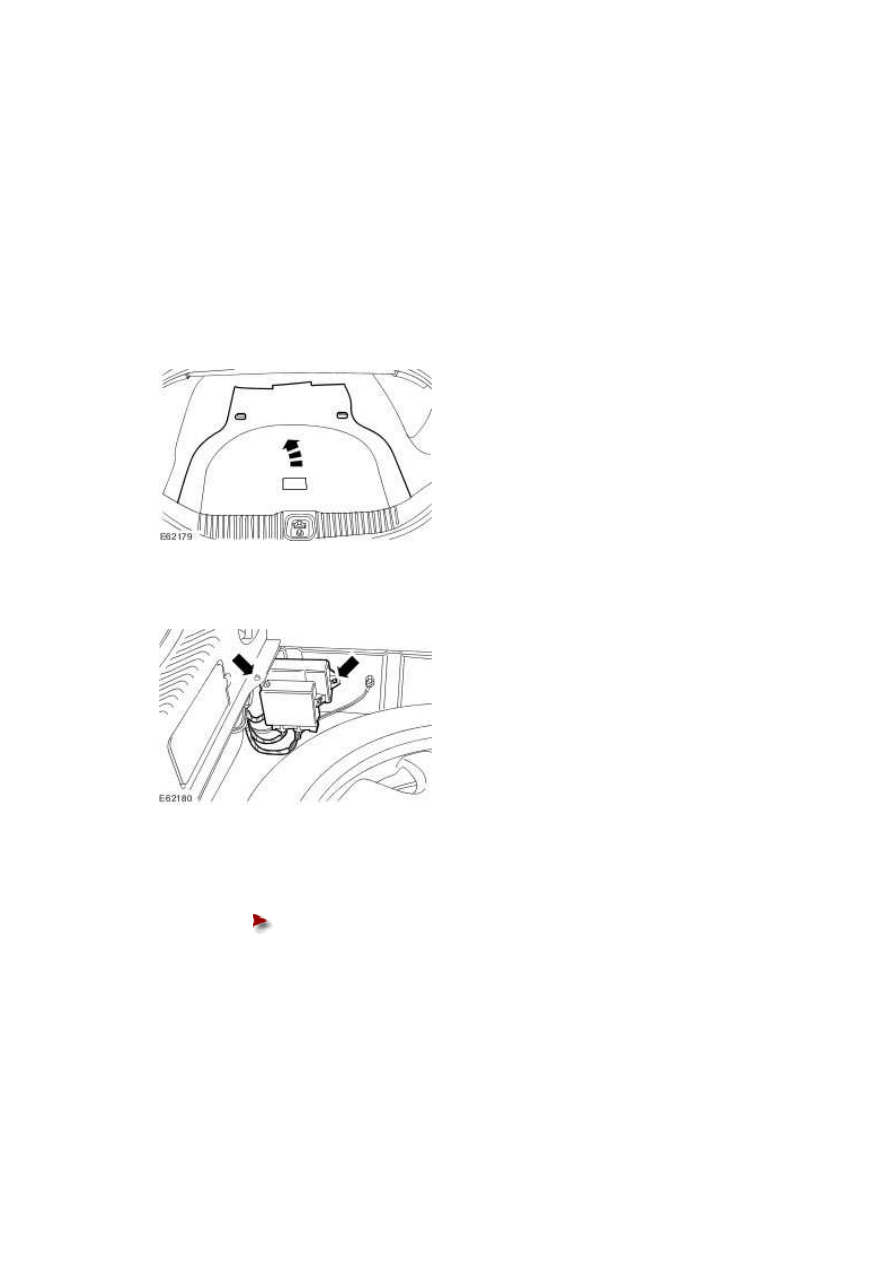

2 . Reposition the luggage compartment floor covering.







3 . Detach the parking aid module and bracket assembly.







4 . Remove the parking aid module.





Disconnect the parking aid module electrical connector.











Installation



1 . To install, reverse the removal procedure.





Tighten to 10 Nm.
