Removal and installation





Clock (88.15.07)

Removal



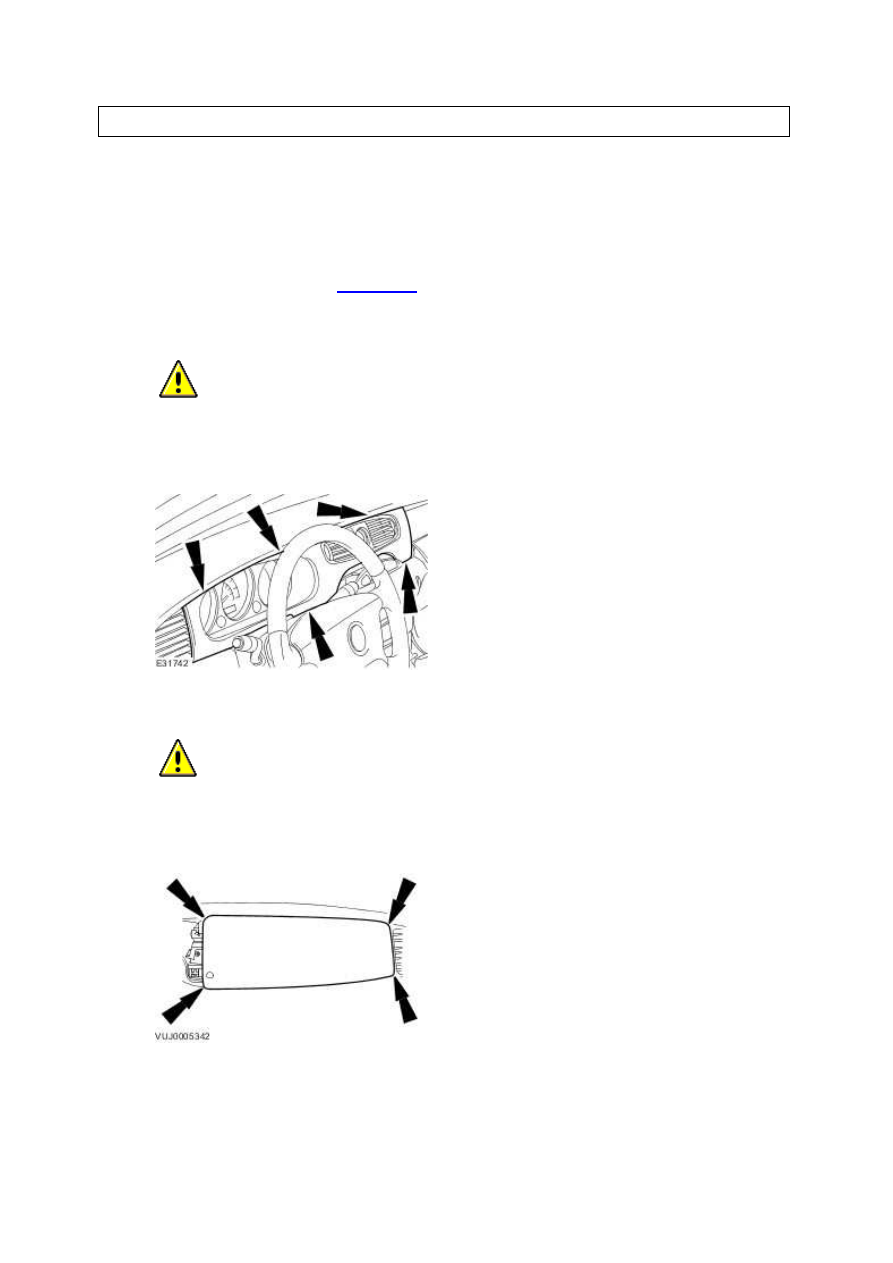

1 . Remove the floor console. <<501-12>>





2

.



  CAUTION: Care must be taken when removing the instrument finish panel. Failure

to follow this instruction may result in damage to the vehicle.





Remove the instrument panel finish panel.







3

.



  CAUTION: Care must be taken when removing the passenger air bag module finish

panel. Failure to follow this instruction may result in damage to the vehicle.





Detach the passenger air bag module finish panel.







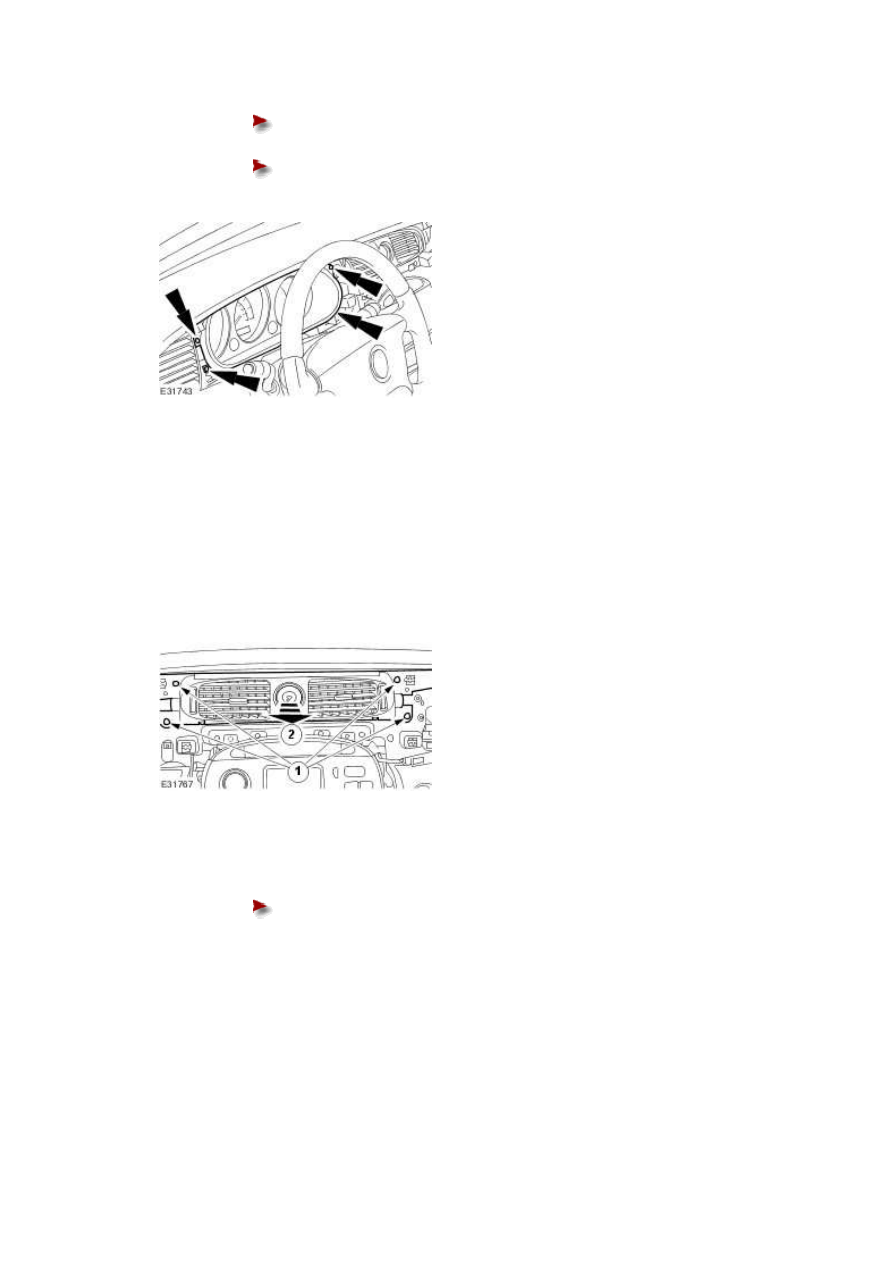

4 . Remove the instrument cluster finish panel.





Remove the retaining screws.







Remove the instrument cluster finish panel.











5 . Detach the center registers.



1) Remove the center registers retaining screws.





2) Detach the center registers.











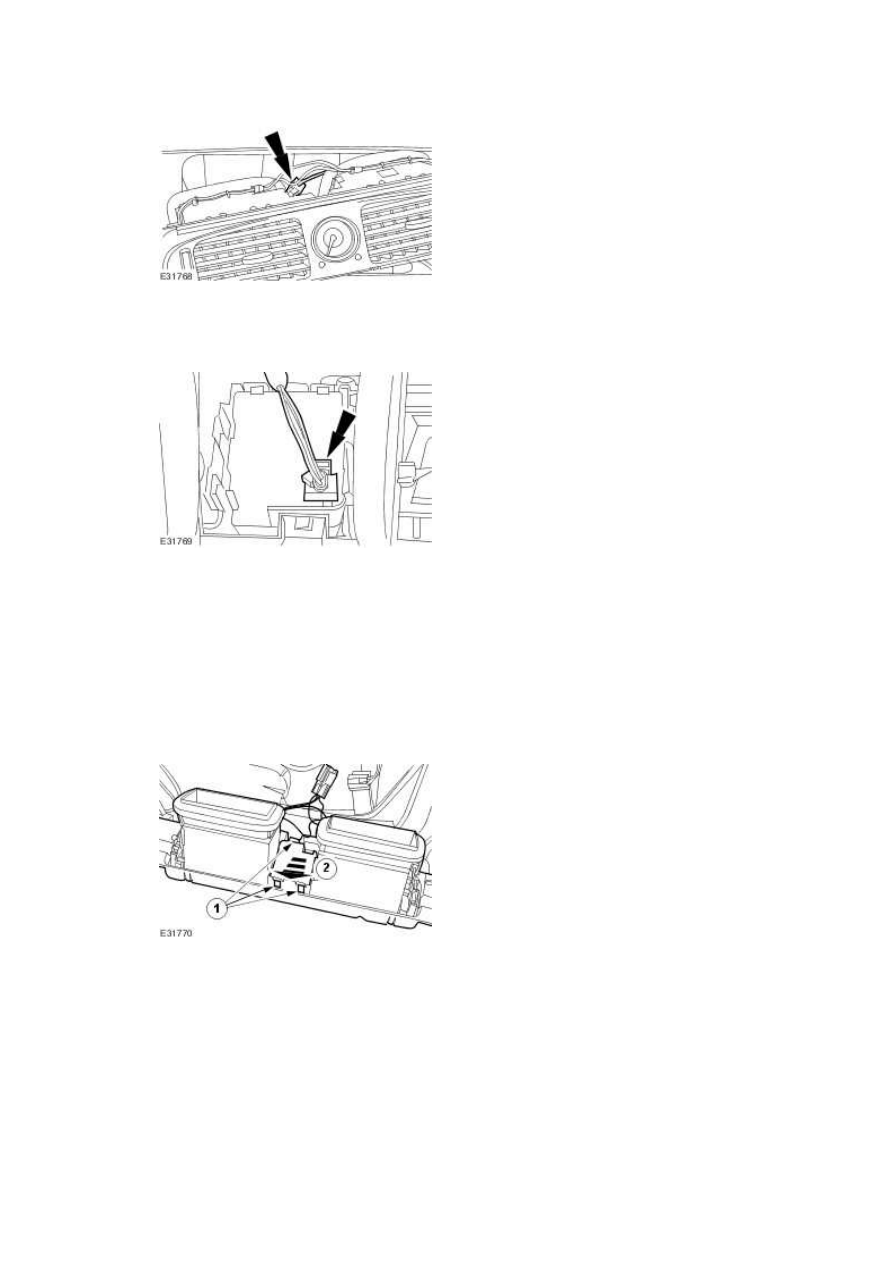

6 . Remove the center register.





Disconnect the center register electrical connector.





www.







7 . Disconnect the clock electrical connector.







8 . Remove the clock.



1) Depress the clock retaining tangs.





2) Remove the clock.











Installation



1 . To install, reverse the removal procedure.







413-08 : Information and Message Center





Description and operation





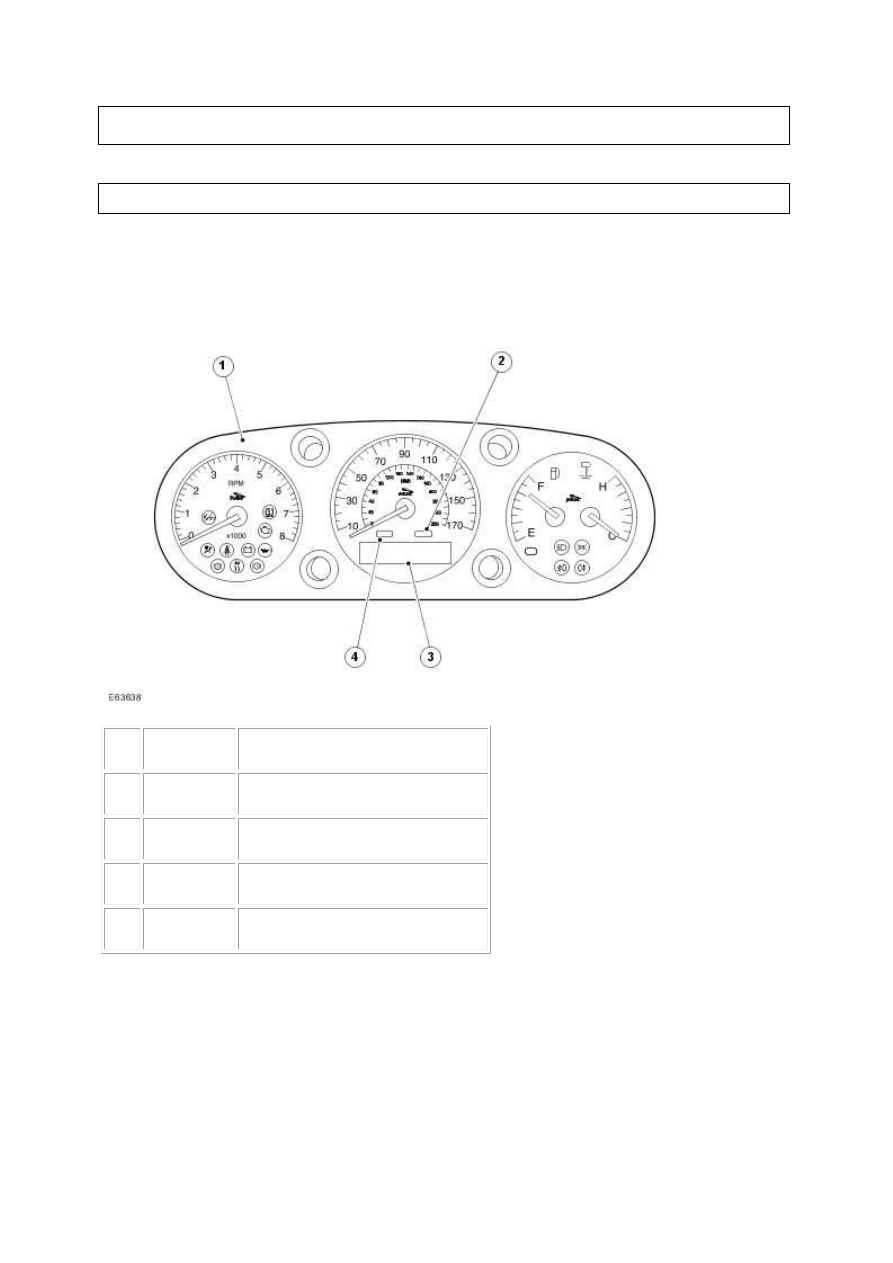

Information and Message Center



Item



Part Number



Description



1



 —



Instrument Cluster



2



 —



Red Warning Lamp



3



 —



Drivers Information/Message Center



4



 —



Amber Warning Lamp





The drivers information and message center has a liquid crystal display (LCD) and is located in the

lower area of the speedometer.



The message center displays messages in text form for the driver, including odometer readings and

trip computer data. It can also provide information normally covered by conventional warning lamps

or indicate that a feature such as the cruise control is operating.
