413-01 : Instrument Cluster





Specifications





Specifications

General specifications

Item

Specification

Illumination bulb.  3.0 Watt







Description and operation





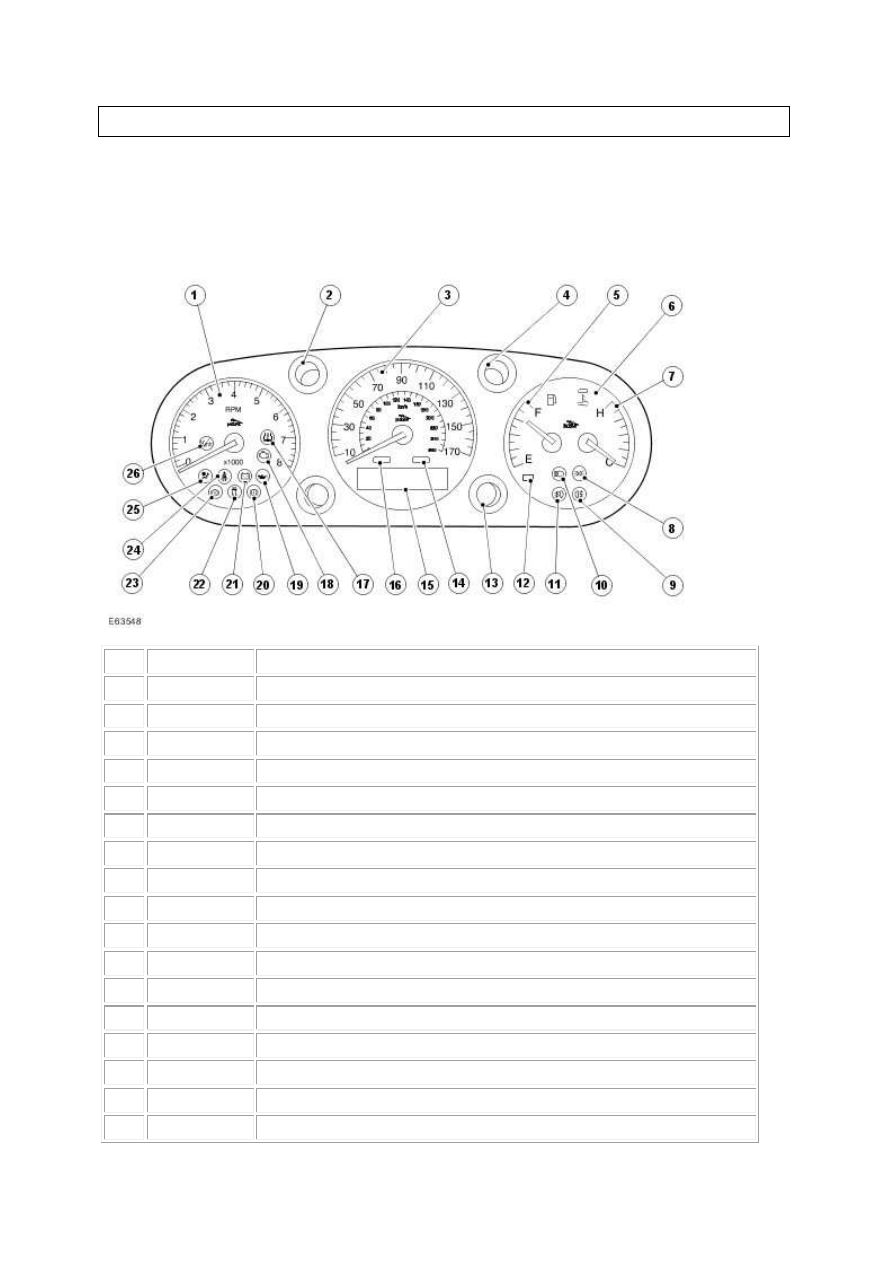

Instrument Cluster



Item  Part Number

Description

1

 —

Tachometer

2

 —

Left-hand direction indicator

3

 —

Speedometer

4

 —

Right-hand direction indicator

5

 —

Fuel gauge

6

 —

High engine temperature indicator

7

 —

Engine temperature gauge

8

 —

Side lamps indicator

9

 —

Rear fog lamps indicator

10

 —

High beam indicator

11

 —

Front fog lamps indicator

12

 —

Low fuel level indicator

13

 —

Adaptive speed control indicator

14

 —

Message center red warning indicator-primary warning

15

 —

Message center display

16

 —

Message center amber warning indicator-secondary warning

17

 —

Low tire pressure warning indicator

www.

18

 —

Check engine warning indicator

19

 —

Engine oil pressure warning indicator

20

 —

Parking brake, low brake fluid indicator

21

 —

Battery charge warning indicator

22

 —

Traction control/Dynamic Stability Control (DSC) warning indicator

23

 —

Anti-Lock Brake System (ABS) warning indicator

24

 —

Safety belt warning indicator

25

 —

Airbag warning indicator

26

 —

Vehicle overspeed warning indicator


The instrument cluster provides the driver with information, indicators and warning indicators
on the vehicle systems.

The gauges and warning indicators may use the outputs from common sensors to carry out
their respective functions.







Instrument Cluster – Armoured

 WARNING: Make sure that the correct calibration is programmed into the instrument cluster.

Failure to follow this instruction may result in personal injury.



 CAUTION: Make sure that the correct calibration is programmed into the instrument cluster.

Failure to follow this instruction may result in damage to the vehicle.


This vehicle has a unique instrument cluster calibration. If the incorrect instrument cluster
calibration is programmed to the vehicle, the speedometer will display an inaccurate vehicle
speed.

Vehicles

Diagnosis and testing





Instrument Cluster

Principles of Operation

For a detailed description of the Instrument Cluster, refer to the relevant Description and Operation

sections in the workshop manual.

Instrument Cluster

Inspection and Verification

1 . Verify the customer concern.



2 . Visually inspect for obvious signs of mechanical or electrical damage.

Visual Inspection Chart

Electrical



•



Fuses/Relays

•



Damaged, Loose or Corroded Connector(s)

•



Damage to Wiring Loom/Incorrect Location, Stretched or Taught





1 . If an obvious cause for an observed or reported concern is found, correct the cause (if possible)

before proceeding to the next step.



2 . If the cause is not visually evident, verify the symptom and refer to the Jaguar approved diagnostic

system.



3 . If an instrument cluster warning lamp is illuminated, this normally indicates a non instrument

cluster fault. Interrogate the relevant module for stored DTCs and act on this information. When the

repair has been carried out, the fault codes cleared and after cycling the ignition the instrument

cluster warning lamp should extinguish.

DTC Index

Instrument Cluster

  CAUTION: When probing connectors to take measurements in the course of the pinpoint

tests, use the adaptor kit, part number 3548-1358-00
