Jaguar XJ (X350). Manual - part 1253







6 . Disconnect the in-vehicle temperature sensor hose.



1) Detach the hose from the bracket.





2) Remove the hose from the retaining clip.











7 . Disconnect the in-vehicle temperature sensor electrical connector.







8 . Remove the in-vehicle temperature sensor.







Installation



1 . To install, reverse the removal procedure.







www.

Recirculation Blend Door Actuator
(82.20.67)

Removal



1 . Remove the passenger footwell vent duct. <<412-01>>





2 . Remove the glove box. <<501-12>>





3 . Remove the Engine control module. <<303-14A>> <<303-14B>>

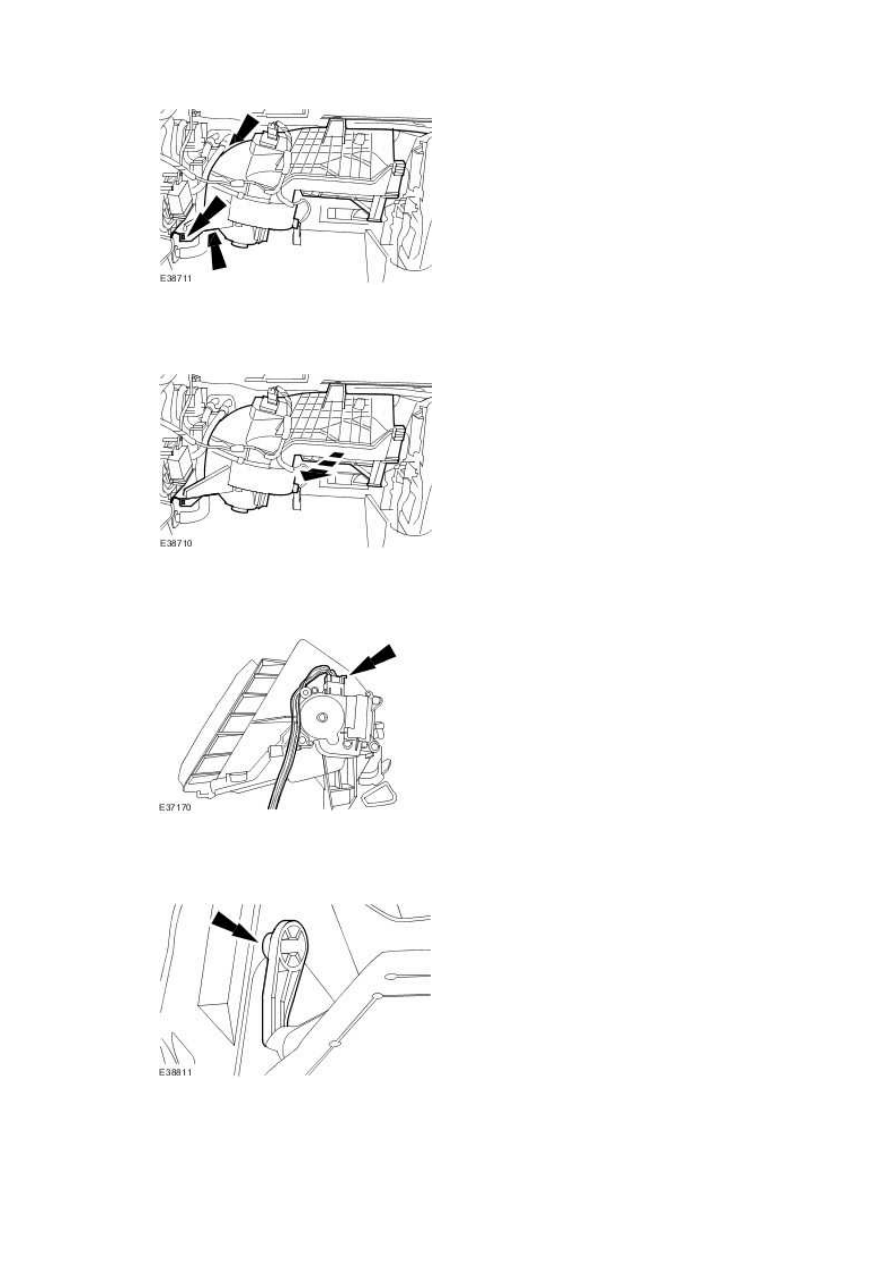

4 . Disconnect the blower motor electrical connector.







5 . Remove the blower motor housing securing bolts.







6 . Remove the blower motor housing securing bolts.







7 . Remove the blower motor housing.

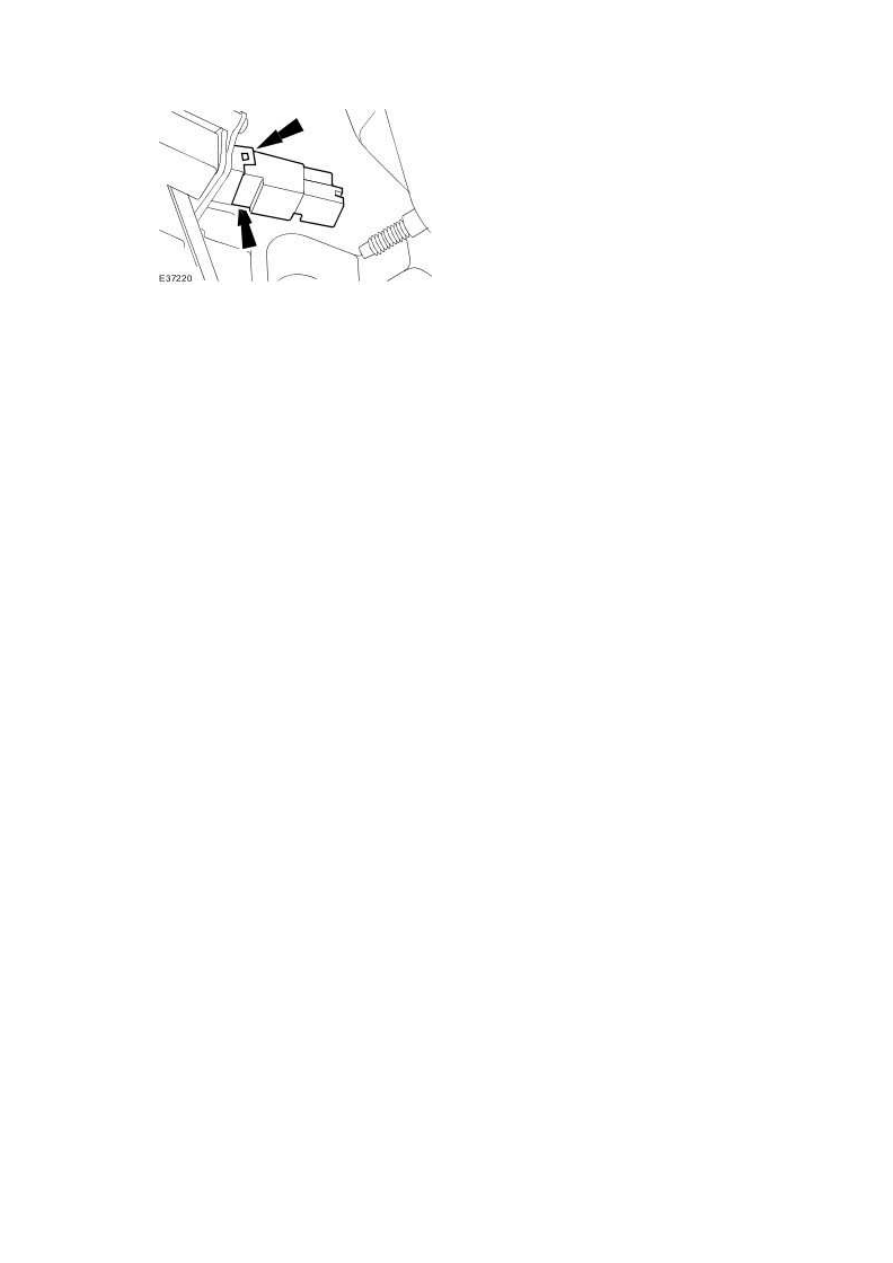

8 . Remove the recirculation blend door actuator electrical connector.







9 . Remove the recirculation blend door operating lever.





www.
