Ambient Air Temperature Sensor
(82.20.02)

Removal



1 . Disconnect the ambient air temperature electrical connector







2 . Remove the ambient air temperature sensor.



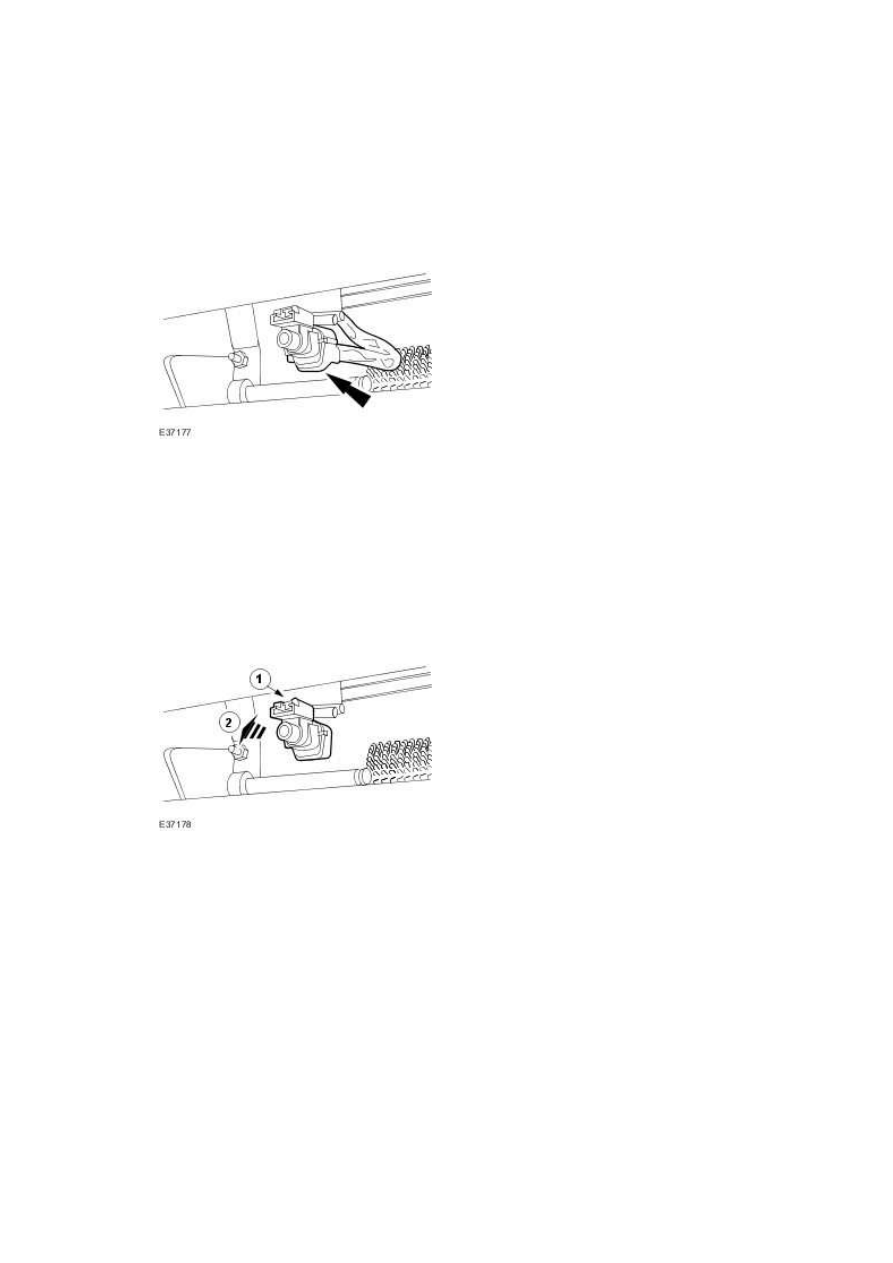

1) Displace the ambient air temperature sensor retaining tang.





2) Remove the ambient air temperature sensor.











Installation



1 . To install, reverse the removal procedure.







Climate Control Assembly (82.20.07)

Removal



1

.



NOTE:





When the battery is disconnected and reconnected all previous panel settings and fault

codes will be lost. It is necessary to record any non-standard settings or fault codes

before battery disconnection to prevent customer complaint and carry out correct

diagnosis.





Disconnect the battery ground cable. <<414-01>>







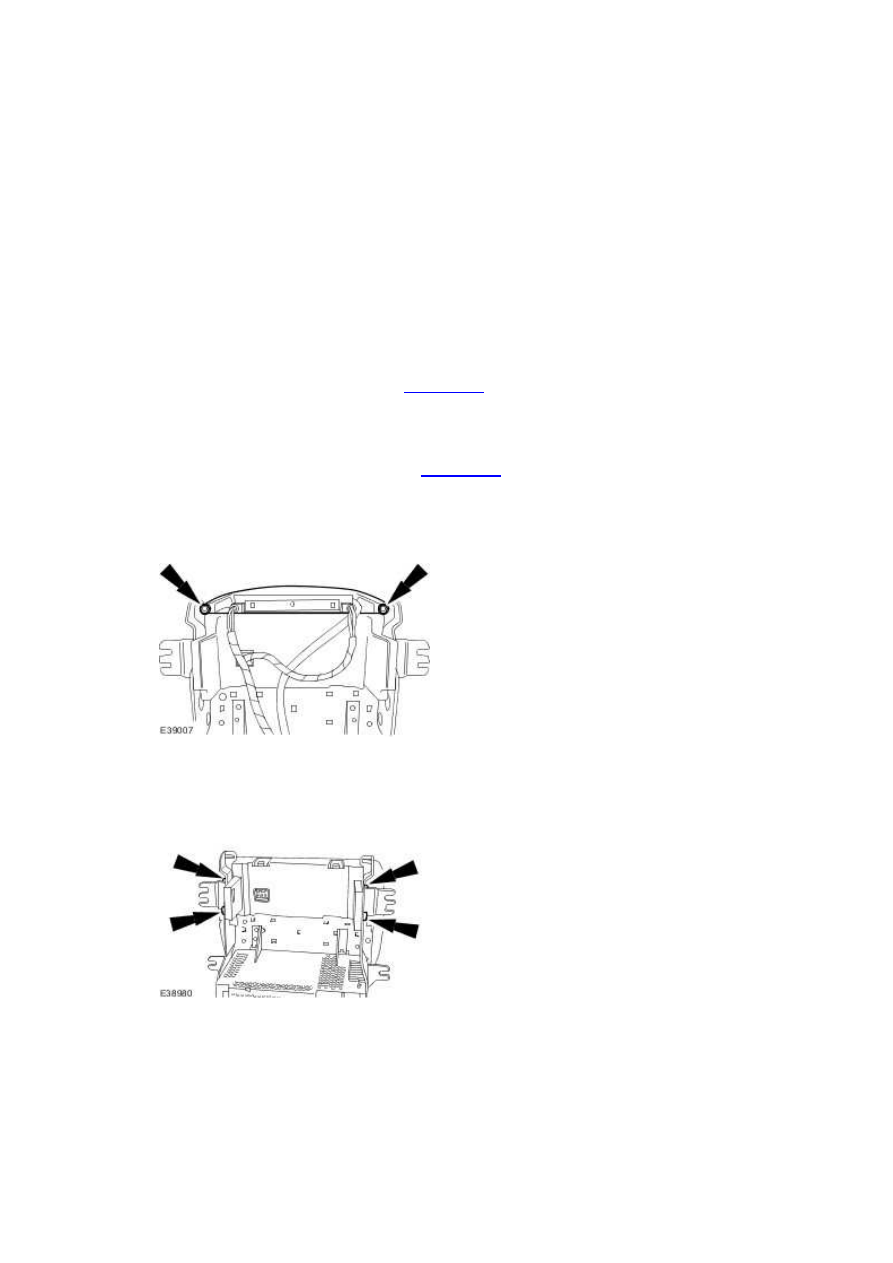

2 . Remove the instrument panel console. <<501-12>>

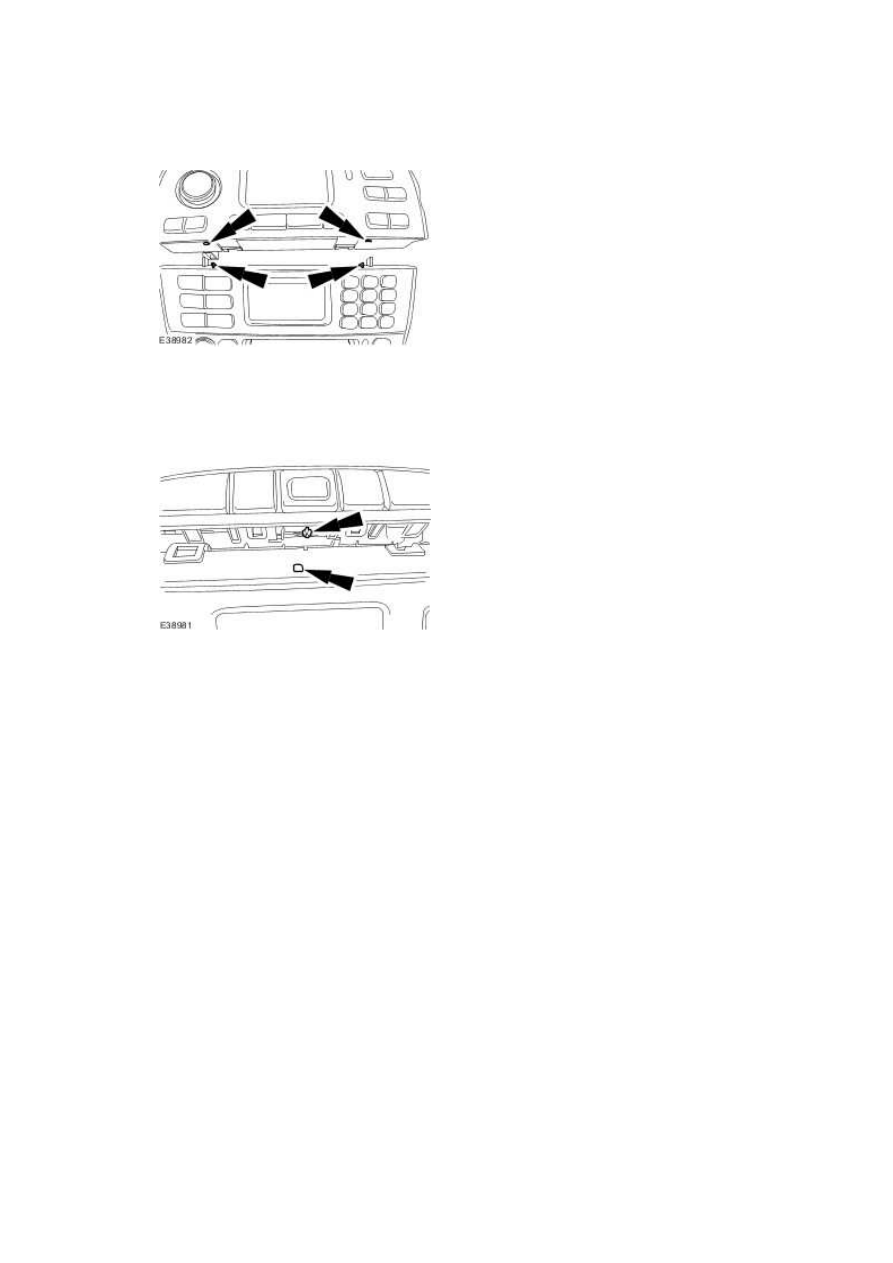

3 . Remove the center console switch assembly.







4 . Remove the climate control assembly.







Installation



1 . To install, reverse the removal procedure.

www.





2 . Make sure the climate control assembly is correctly located to the audio unit.







3

.



Make sure the center console switch assembly is correctly located to the climate control

assembly.









Cold Air Bypass Blend Door Actuator LH

Removal

All vehicles



1 . Disconnect the battery ground cable. <<414-01>>



Right-hand drive vehicles



2

.



  WARNING: Never remove the coolant pressure cap under any circumstances while

the engine is operating. Failure to follow this instruction may result in personal injury.





  WARNING: To avoid having scalding hot coolant or steam blow out of the cooling

system, use extreme care when removing the coolant pressure cap from a hot cooling

system. Wait until the engine has cooled, then wrap a thick cloth around the coolant

pressure cap and turn it slowly until the pressure begins to release. Step back while the

pressure is released from the system. When certain all the pressure has been released (still

with a cloth) turn and remove the coolant pressure cap from the coolant expansion tank.

Failure to follow these instructions may result in personal injury.





  WARNING: To avoid the possibility of personal injury, do not operate the engine

with the hood open until the fan blades have been examined for cracks and separation.

Failure to follow this instruction may result in personal injury.





  WARNING: Remove fuse 14 from the engine compartment fuse box prior to

performing any under hood service in the area of the cooling fan when the engine is hot,

since the cooling fan motor could operate even if the engine has been switched OFF. Failure

to follow this instruction may result in personal injury.





  CAUTION: The engine cooling system must be maintained with the correct

concentration and type of anti-freeze solution to prevent corrosion and frost damage.
