Jaguar XJ (X350). Manual - part 1245

Control Components - VIN Range: H18680-
>H99999


No Data Available





Diagnosis and testing





Control Components

1 . Verify the customer concern.



2 . Visually inspect for obvious signs of mechanical or electrical damage.

Visual Inspection Chart

Mechanical



Electrical



•



Refrigerant

•



Heater control flaps

•



Ducting



•



Fuse(s)

•



Harness

•



Electrical connectors

•



Switch(es)





1 . If an obvious cause for an observed or reported concern is found, correct the cause (if possible)

before proceeding to the next step.



2 . If the cause is not visually evident, verify the symptom and refer to the Jaguar Approved

Diagnostic System.





www.

Removal and installation





Air Discharge Temperature Sensor
(82.20.64)

Removal



1 . Disconnect the battery ground cable. <<414-01>>





2 . Remove the instrument panel. <<501-12>>





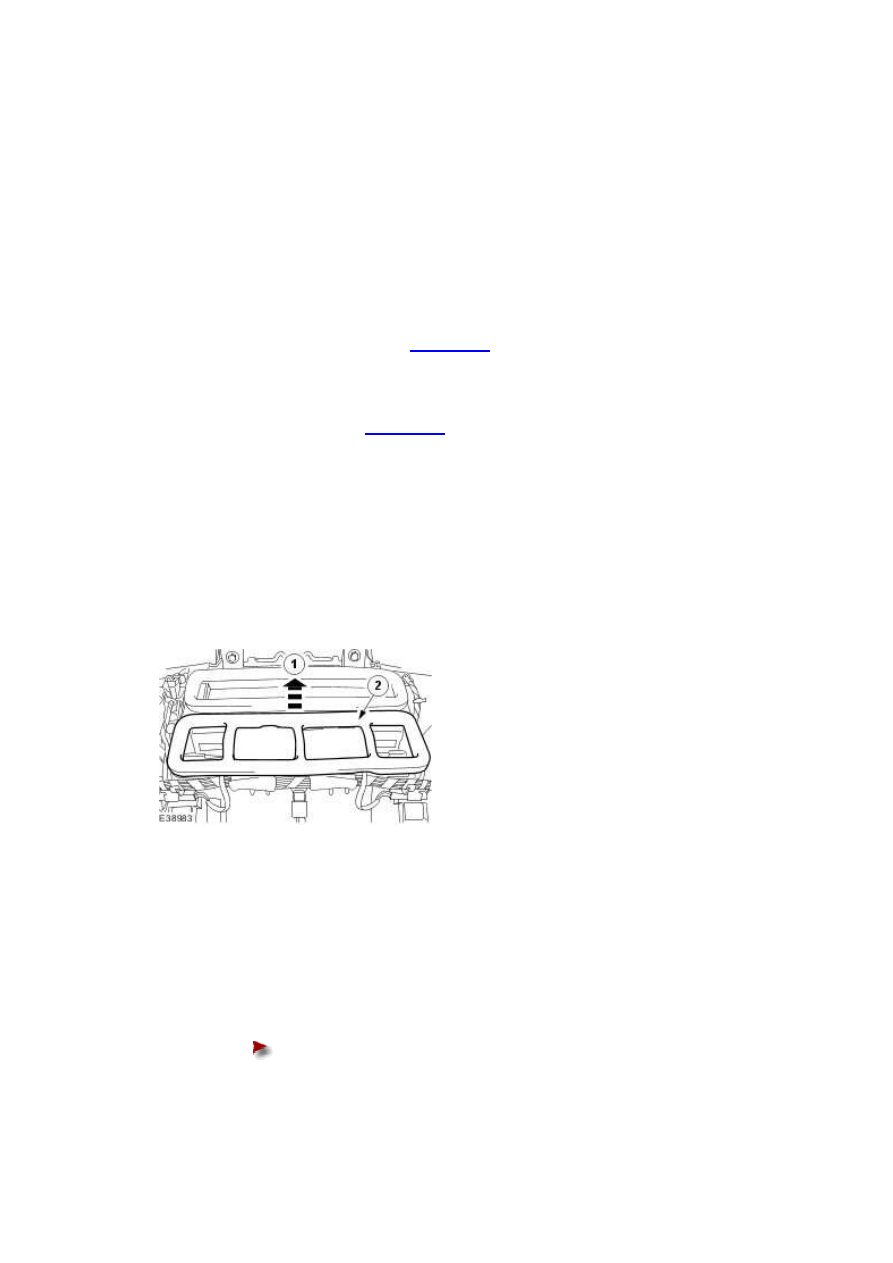

3 . Remove the foam seal and filter screen.



1) Remove the foam seal .





2) Remove the filter screen.











4 . NOTE:





Right-hand shown, left-hand similar.

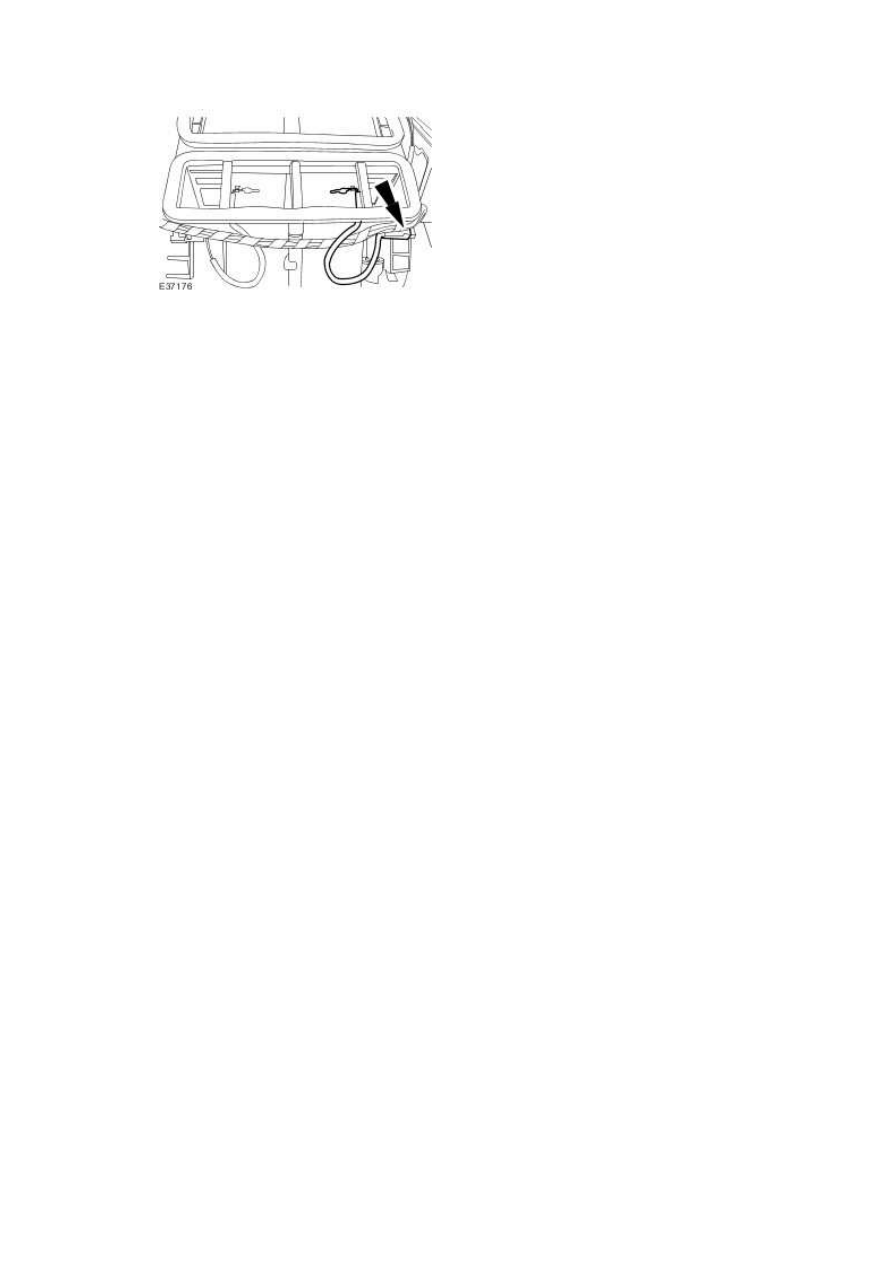

Remove the air discharge temperature sensor.





Disconnect the air discharge temperature sensor electrical connector.











Installation



1 . To install, reverse the removal procedure.
