Jaguar XJ (X350). Manual - part 1224

Condenser Core - 4.2L NA V8 - AJV8/4.2L
SC V8 - AJV8/3.0L NA V6 - AJ27/3.5L NA
V8 - AJV8 (82.15.07)

Installation

All vehicles



1 . Add the correct amount of A/C refrigerant oil to the A/C Condenser. <<412-00>>





2 .

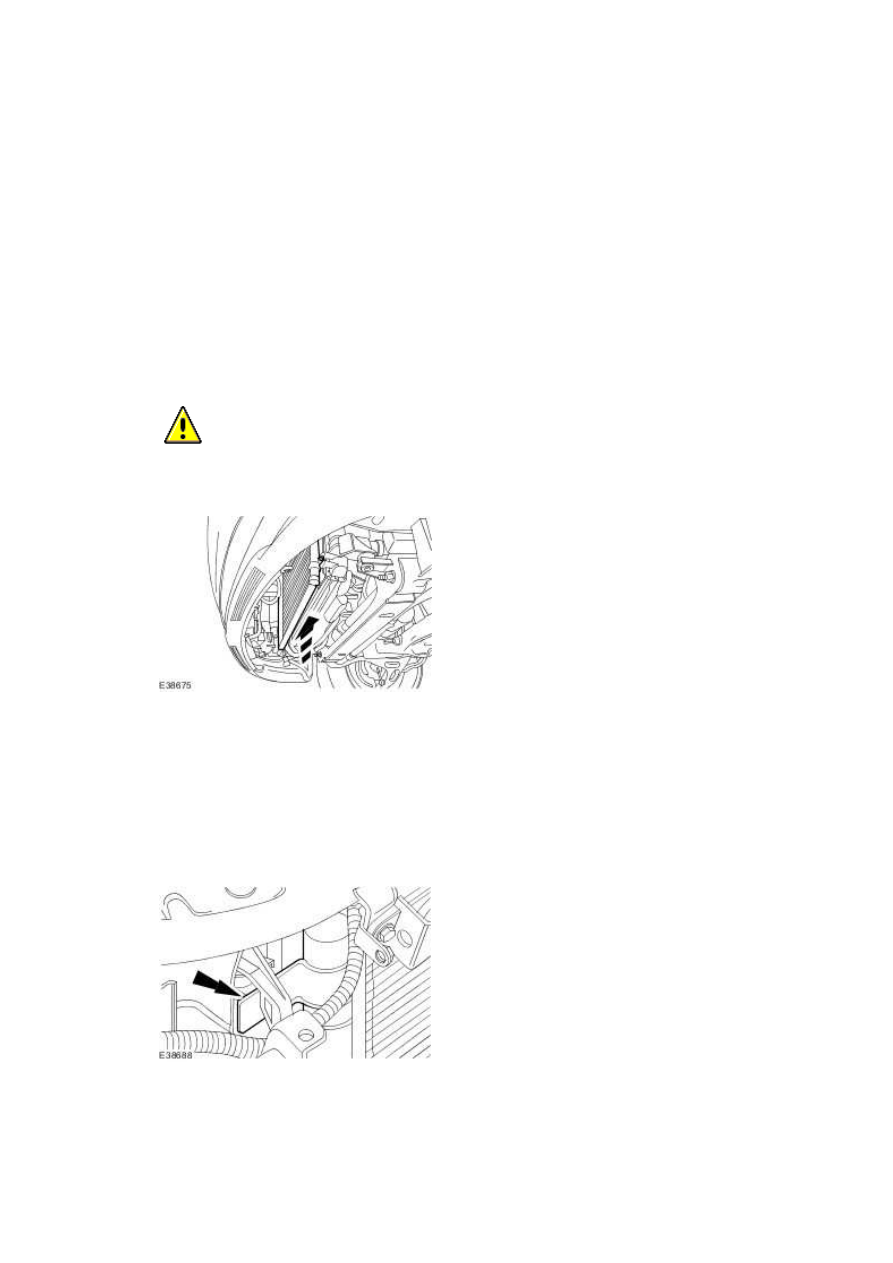

  CAUTION: Make sure damage does not occur to the cooling components.



Install the condensor core.







3 . NOTE:





Right-hand shown, left-hand similar



Locate the condenser in the upper fixing.





Vehicles with supercharger



4 . NOTE:





Right-hand shown, left-hand similar.



Install the cooling module retaining bolts.





Tighten to 8 Nm.









Vehicles without supercharger



5 . NOTE:





Left-hand shown, right-hand similar.



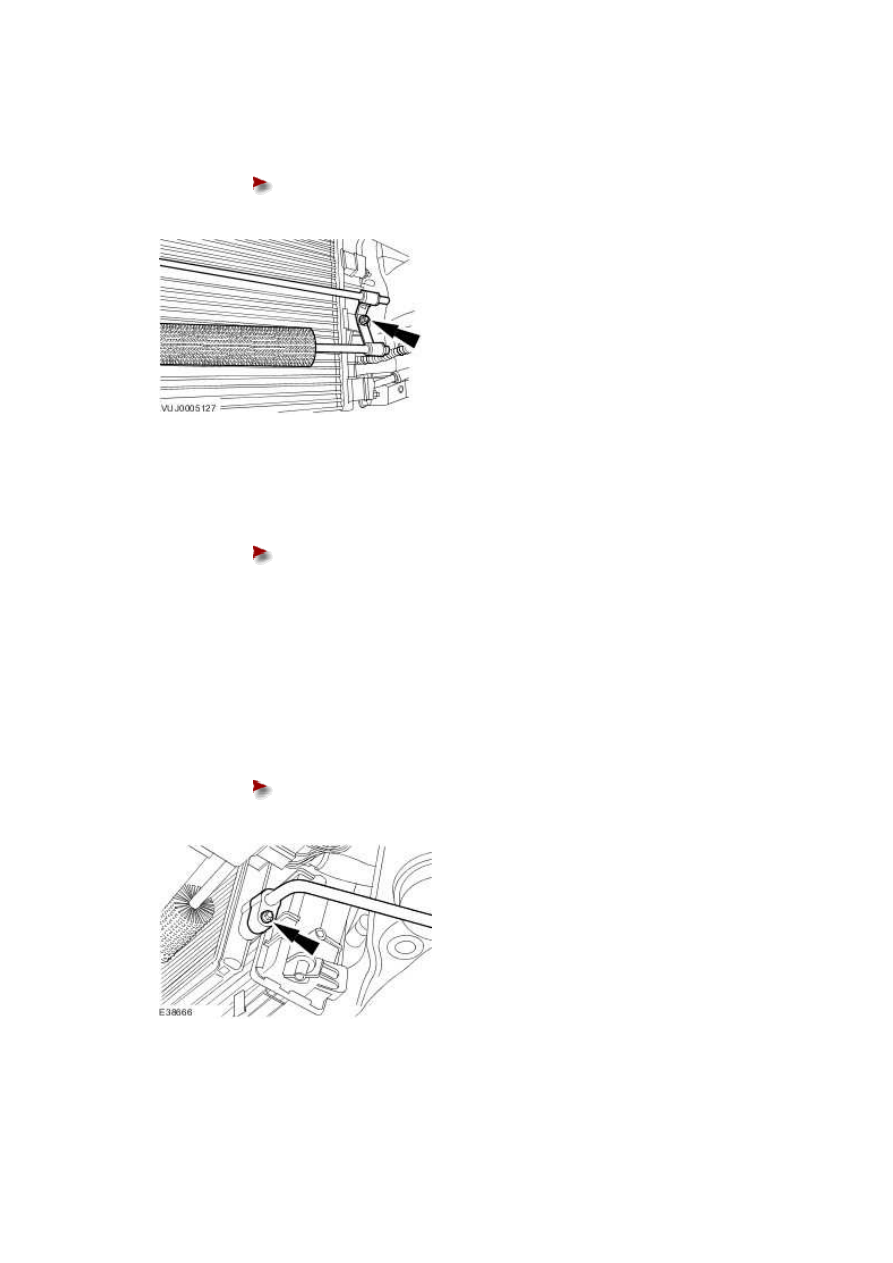

Install the condenser core retaining studs.





Tighten to 7 Nm.











6 . NOTE:





Left-hand shown, right-hand similar.

www.



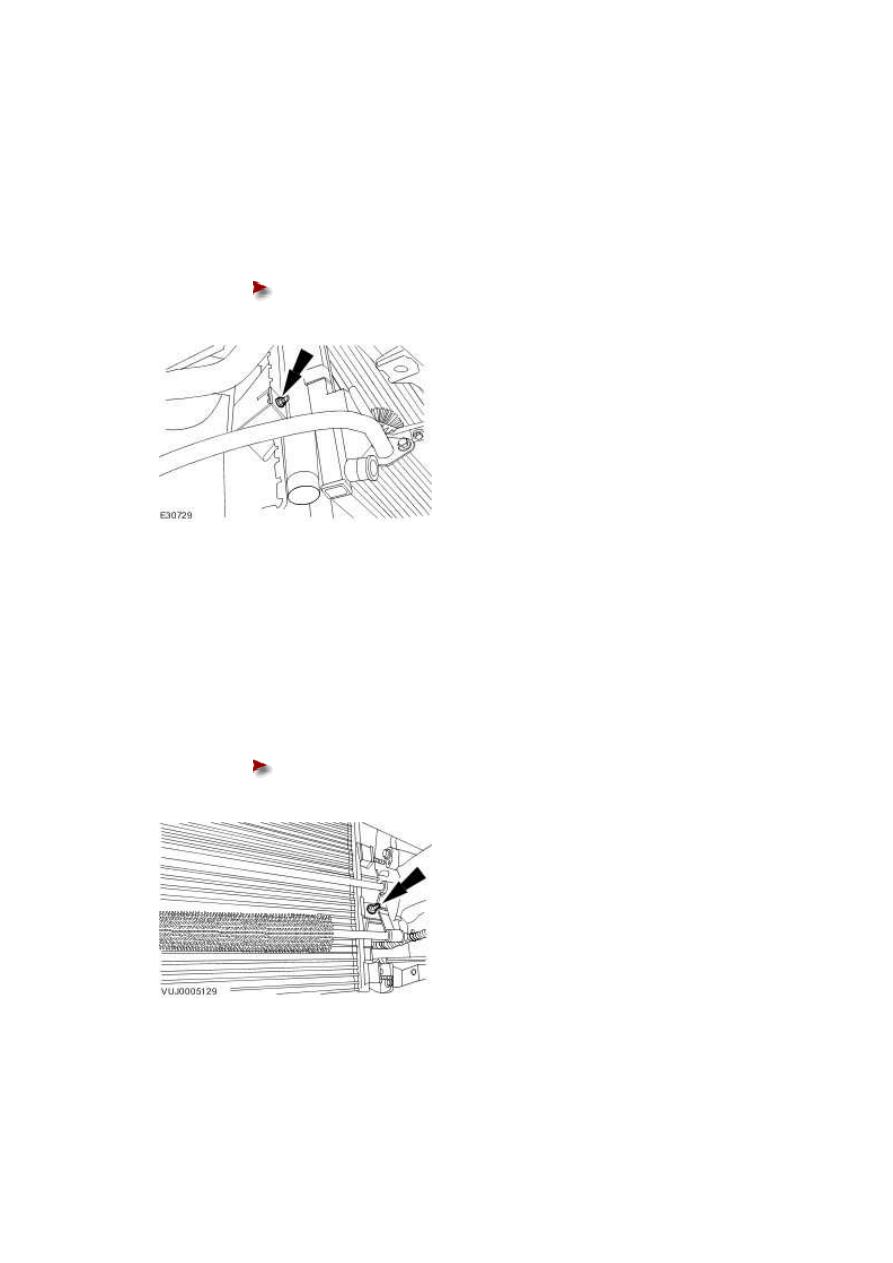

Attach the power steering oil cooler.





Tighten to 7 Nm.









All vehicles



7 . Install new O-ring seals to the condenser core supply and return lines.





Lubricate O-ring seals with A/C refrigerant oil. <<412-00>>







8 . NOTE:





Un-cap the port.



Connect the lower refrigerant pipe.





Tighten to 8 Nm.











9 . Clean off any oil residue that may contain A/C system flourescent dye.





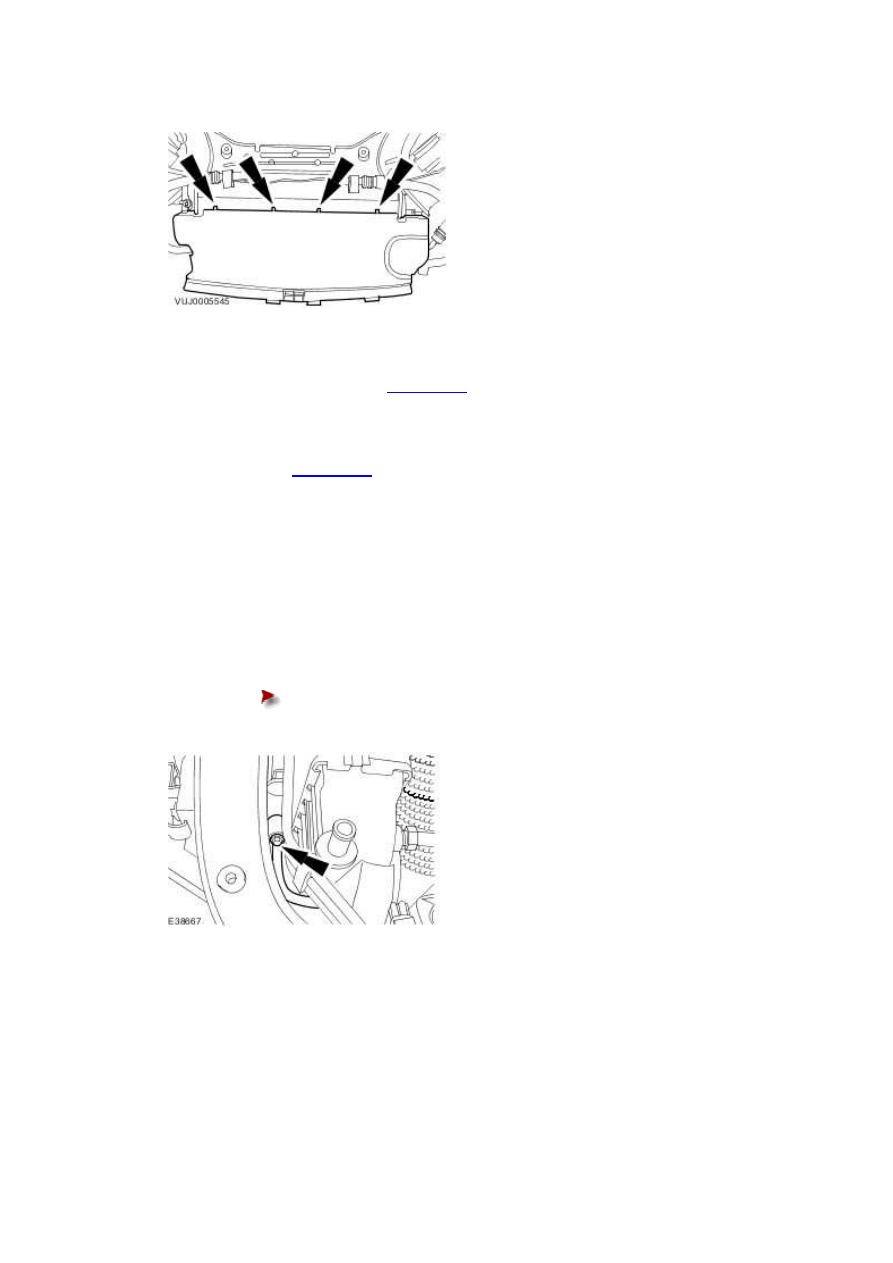

10 . Install the radiator lower cowl.







11 . Install the radiator splash shield. <<501-02>>





12 . Lower the vehicle. <<100-02>>





13 . NOTE:





Un-cap the port.



Connect the upper refrigerant pipe.





Tighten to 8 Nm.











14 . Clean off any oil residue that may contain A/C system flourescent dye.





15 . Install the radiator support bracket.
