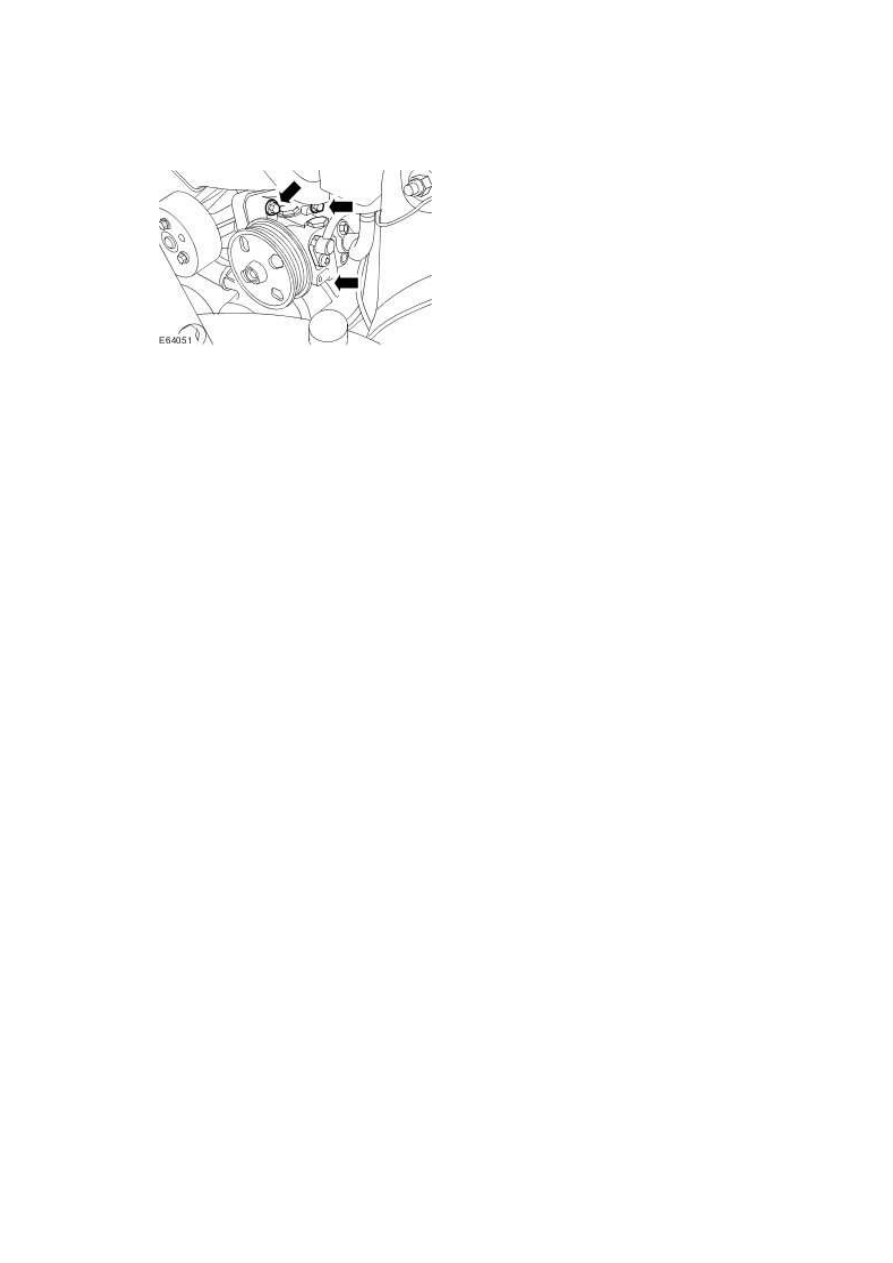

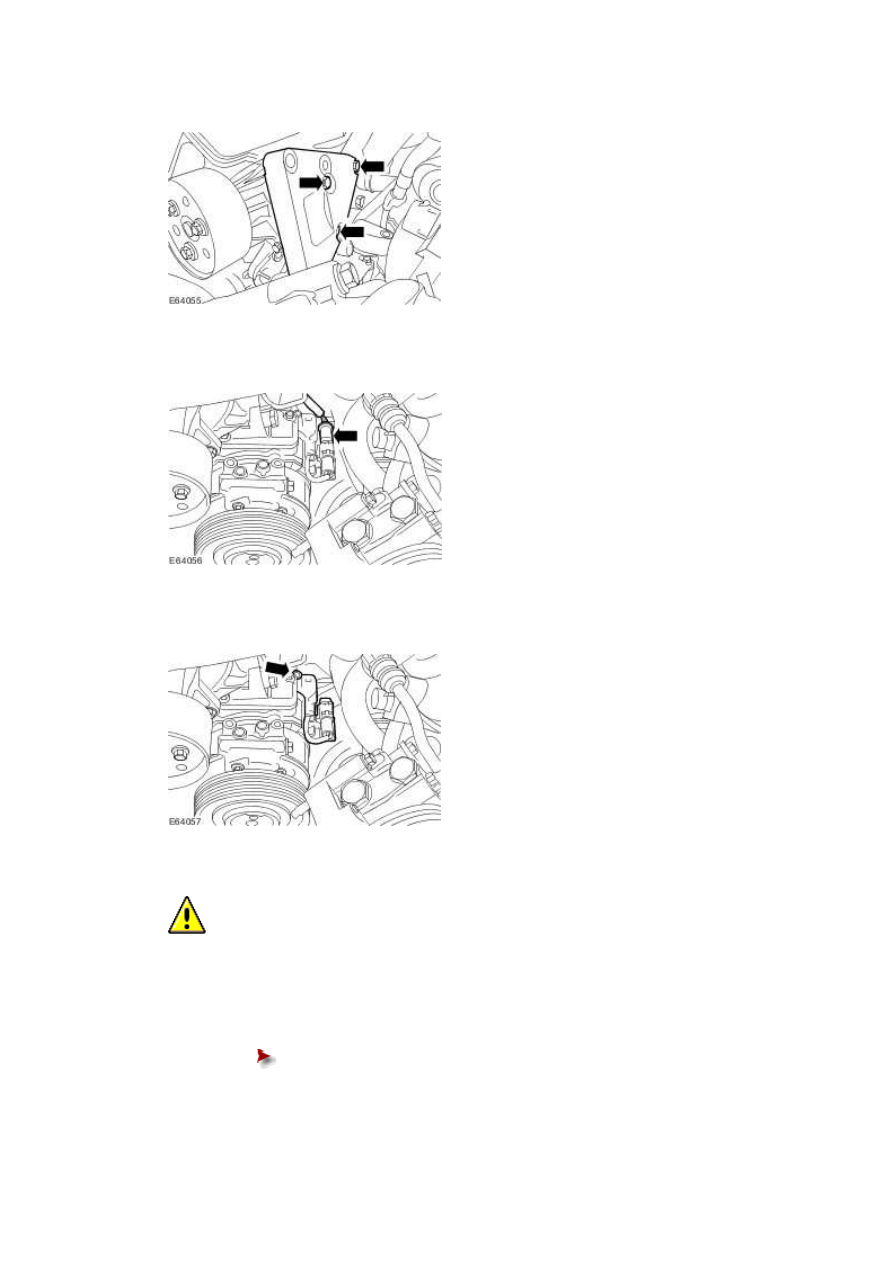

11 . Remove the power steering pump retaining bracket.







12 . Disconnect the A/C compressor electrical connector.







13 . Detach the A/C compressor electrical connector retaining bracket.







14

.



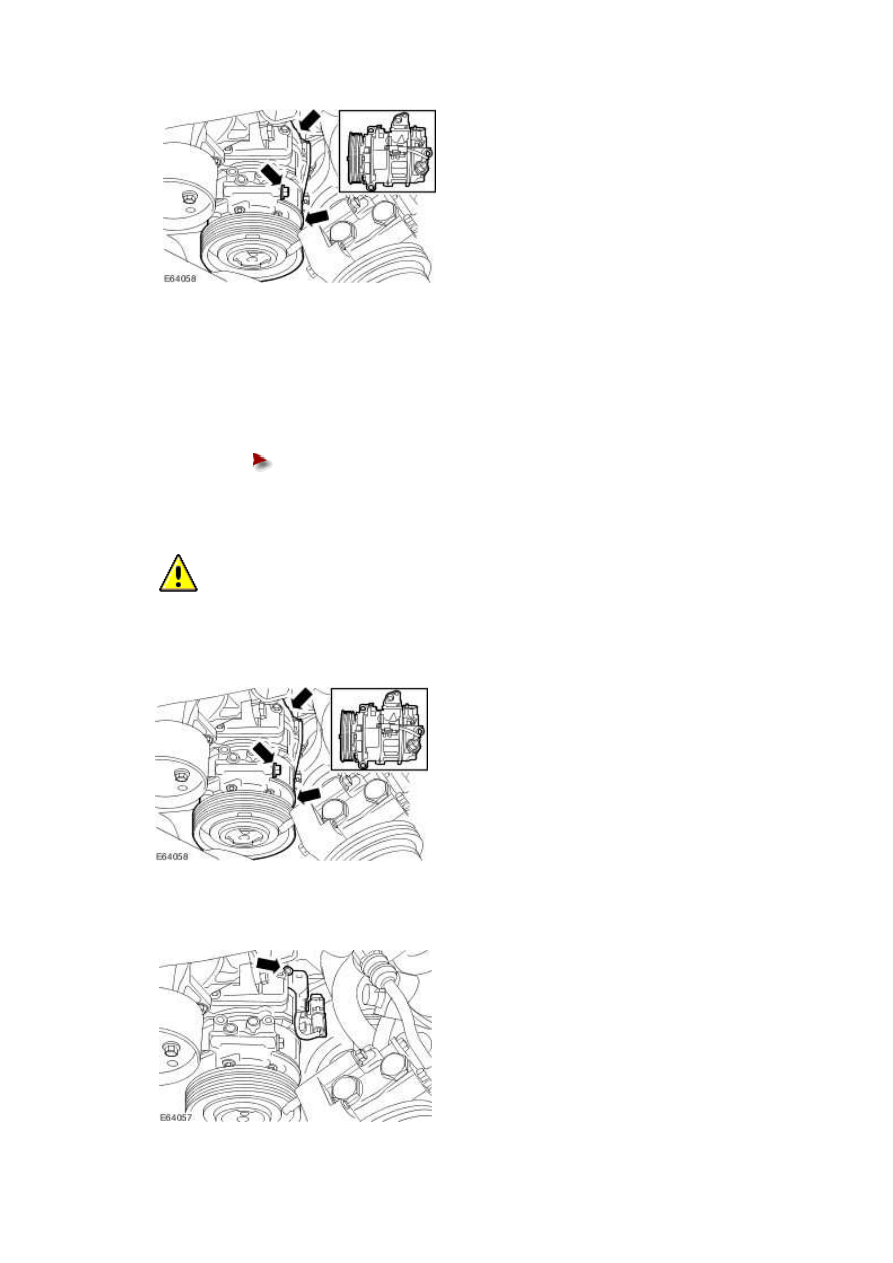

  CAUTION: Carefully remove the A/C compressor past the coolant pipes. Failure to

follow this instruction, may result in damage to the coolant pipes.





Remove the A/C compressor.





Remove the A/C compressor retaining bolts.











Installation



1 . To install, reverse the removal procedure.





Add the correct amount of A/C refrigerant oil to the A/C compressor.

For additional information, refer to Refrigerant Oil Adding









2

.



  CAUTION: Carefully install the A/C compressor past the coolant pipes. Failure to

follow this instruction, may result in damage to the coolant pipes.





Tighten to 25 Nm.







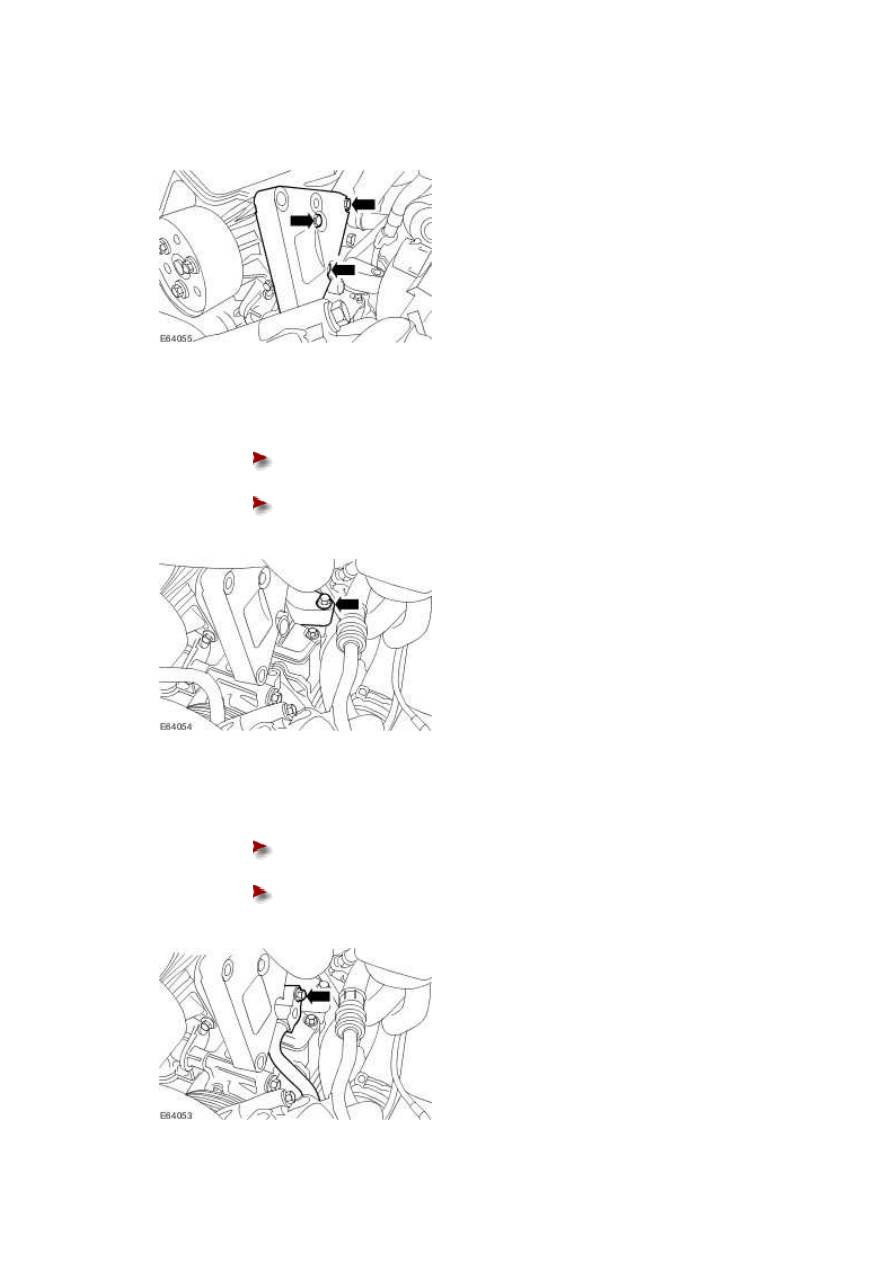

3 . Tighten to 4 Nm.



www.





4 . Tighten to 23 Nm.







5 . Tighten to 20 Nm.





Install new A/C compressor O-ring seal.







Lubricate the new O-ring seal with A/C refrigerant oil.











6 . Tighten to 20 Nm.





Install new A/C compressor O-ring seal.







Lubricate the new O-ring seal with A/C refrigerant oil.











7 . Tighten to 22 Nm.







8

.



Carry out the A/C system evacuation and charging procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)
