Jaguar XJ (X350). Manual - part 1220

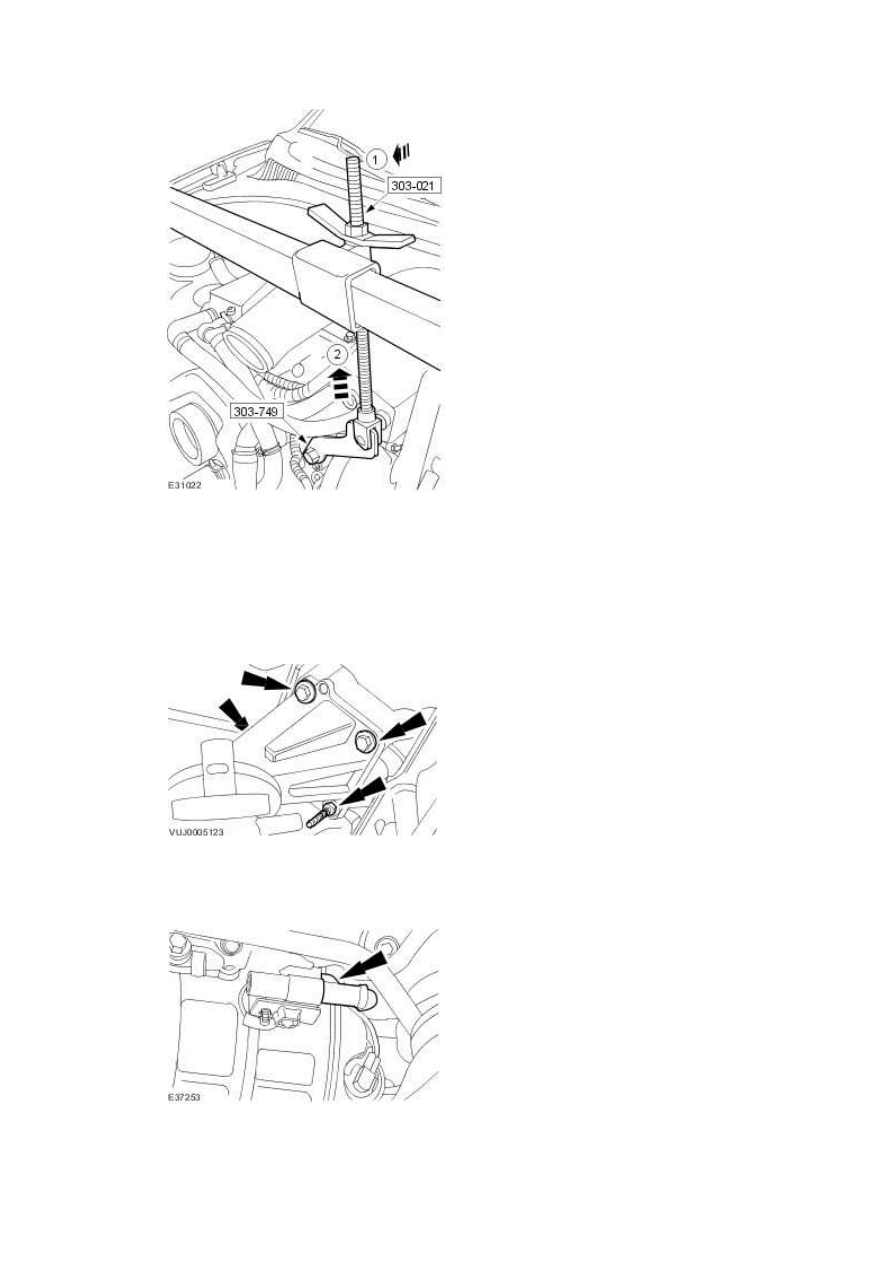

17 . Raise the vehicle.

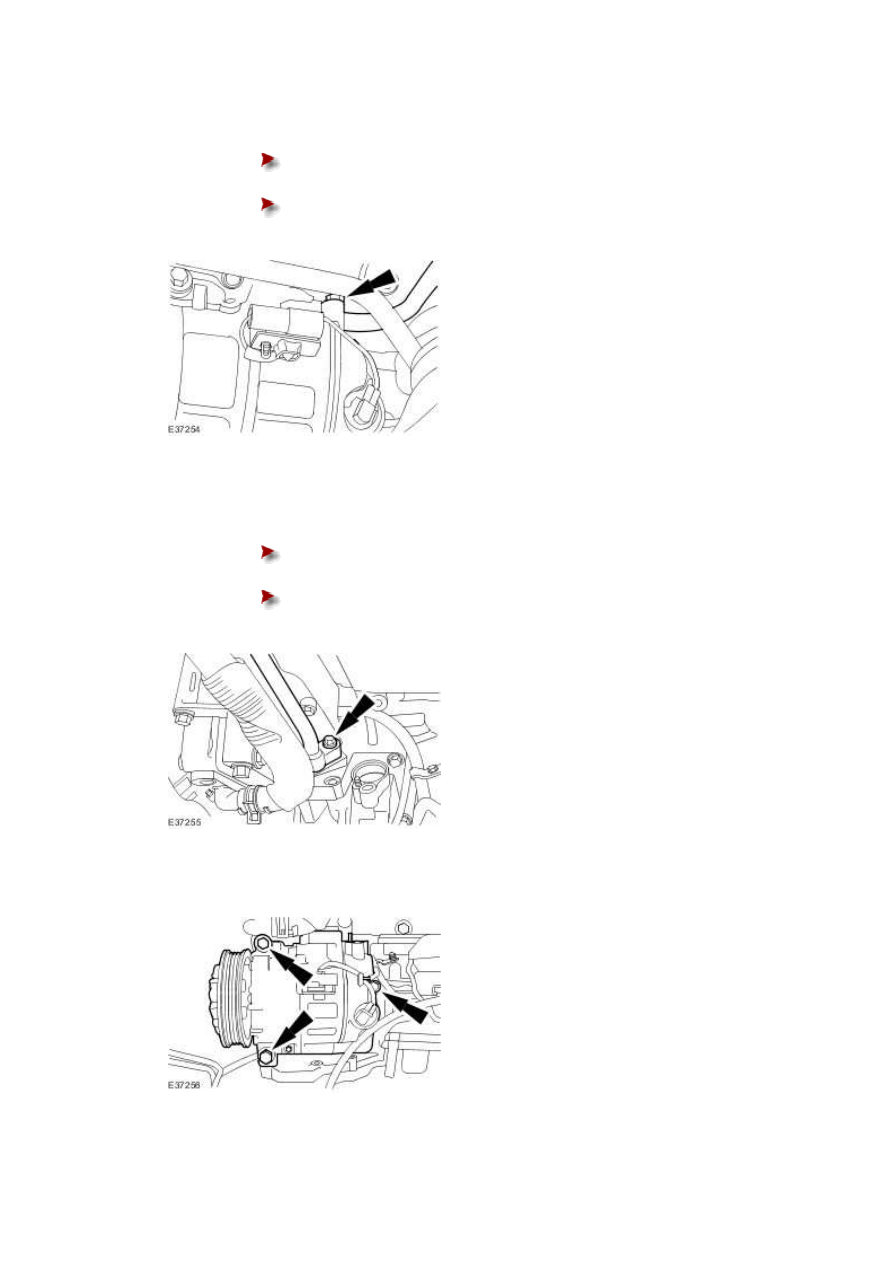

18 . Remove the engine mounting and bracket assembly.







19 . Disconnect the A/C compressor electrical connector.

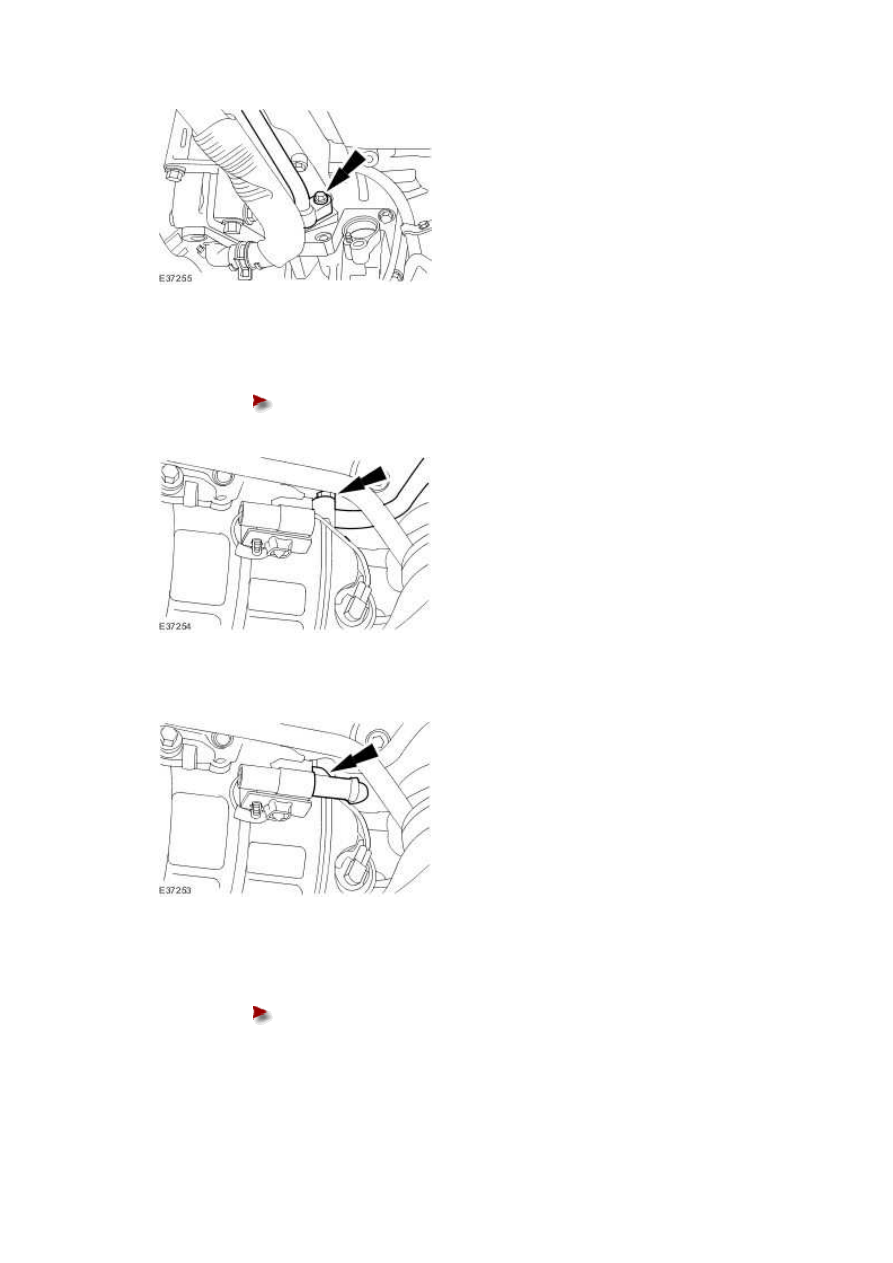

20 . Detach the A/C compressor return line.





Remove and discard the A/C compressor O-ring seal.







Cap the exposed port.











21 . Detach the A/C compressor supply line.





Remove and discard the A/C compressor O-ring seal.







Cap the exposed port.











22 . Remove the A/C compressor.



www.





Installation

All vehicles

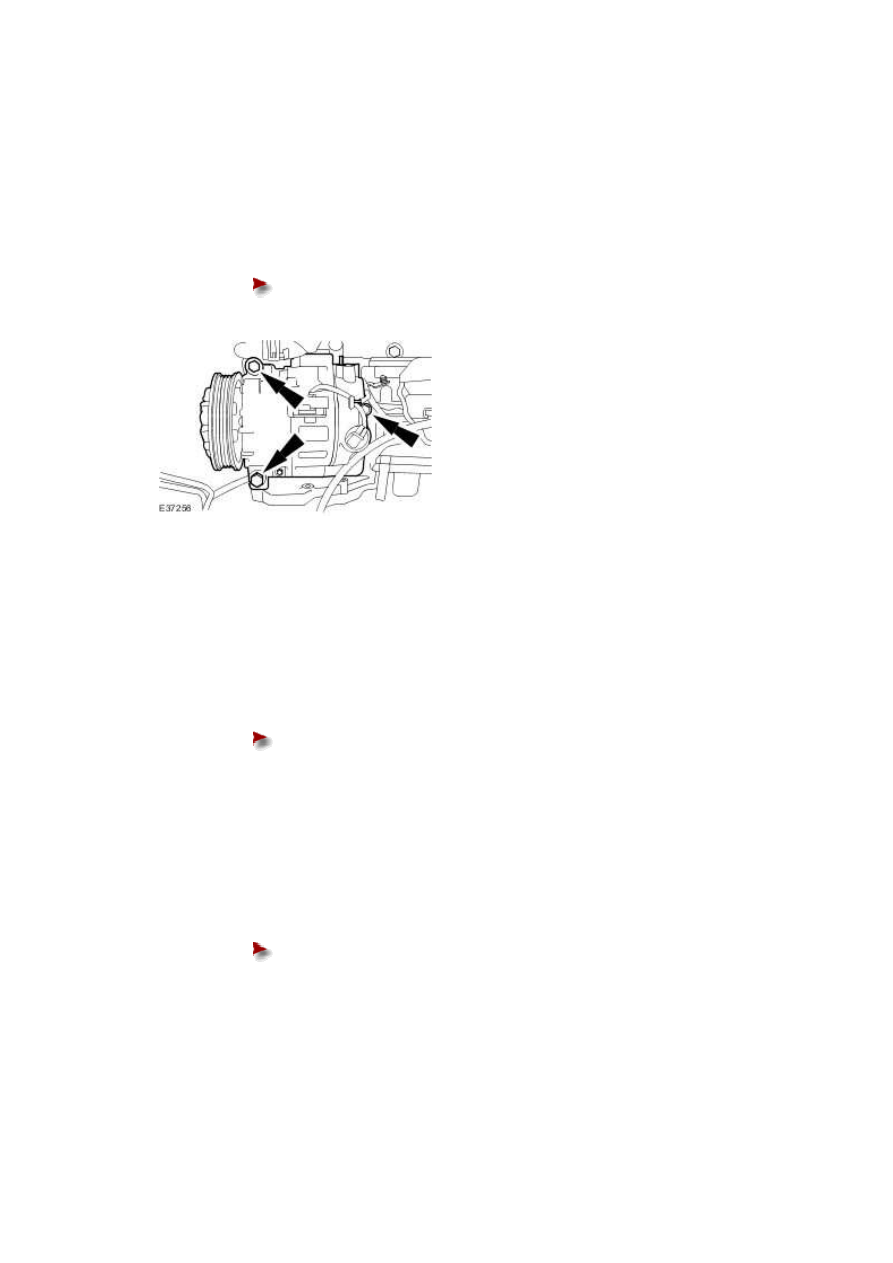

1 . Install the A/C compressor.





Tighten to 25 Nm.











2 . NOTE:





Un-cap the exposed ports.



Install new A/C compressor O-ring seals.





Lubricate the new O-rings with A/C refrigerant oil.









3 . Clean off any oil residue that may contain A/C system flourescent dye.





4 . Connect the A/C compressor supply line.





Tighten to 20 Nm.











5 . Connect the A/C compressor return line.





Tighten to 20 Nm.











6 . Connect the A/C compressor electrical connector.







7 . Install the engine mounting and bracket assembly.





Tighten to 25 Nm.
