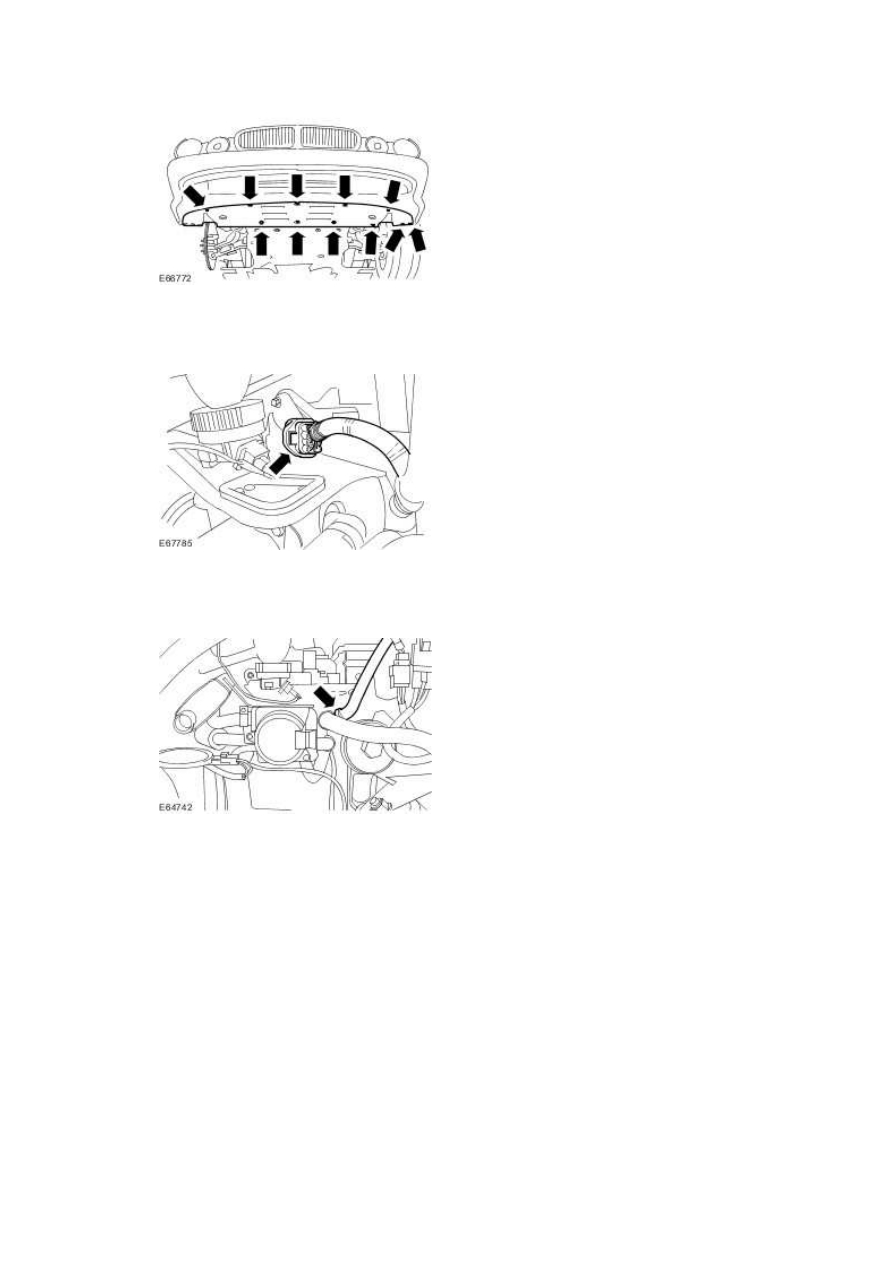

6 . Disconnect the fuel fired booster heater electrical connector.







7 . Detach the cooling module wiring harness.







8 . NOTE:





Clamp the coolant hose to minimize coolant loss.

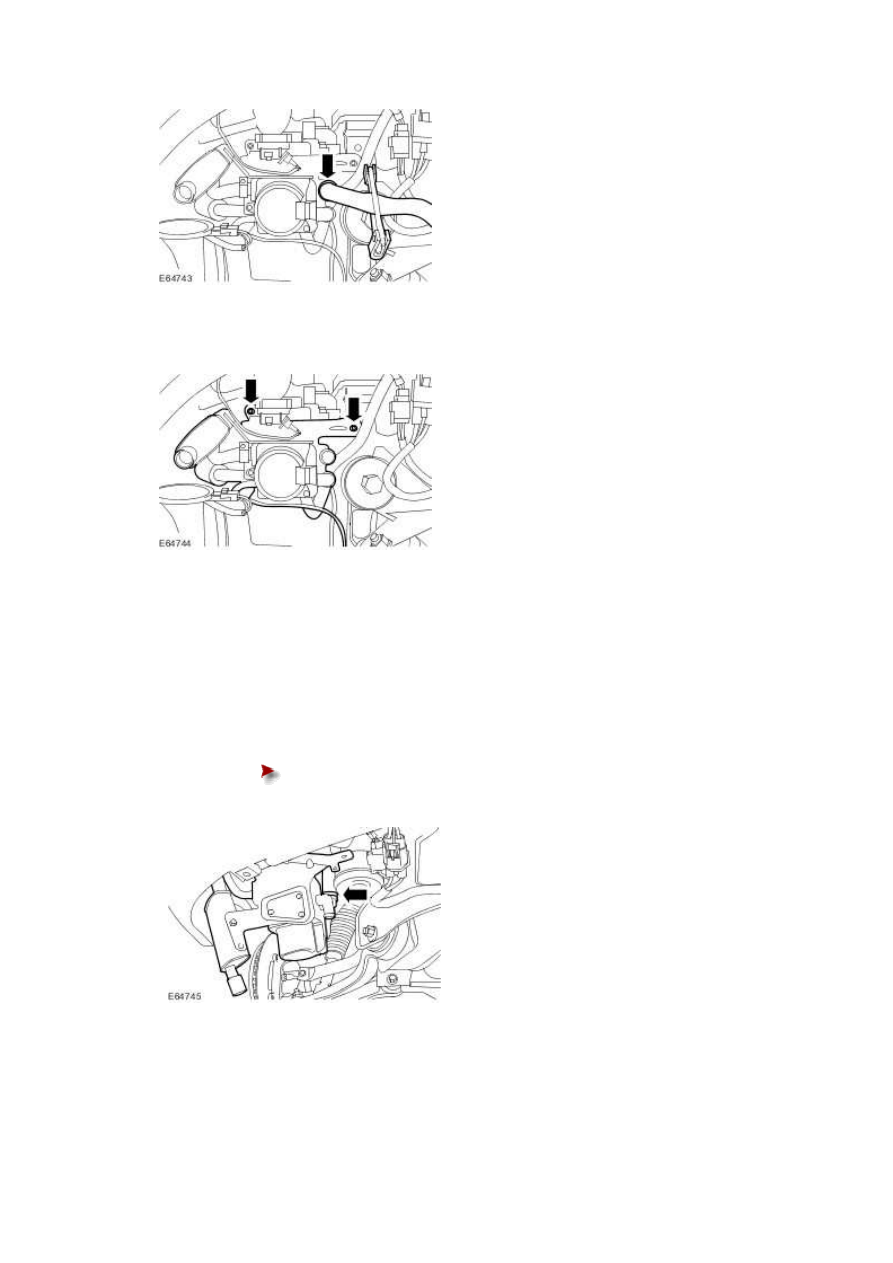

Disconnect the fuel fired booster heater coolant outlet hose.

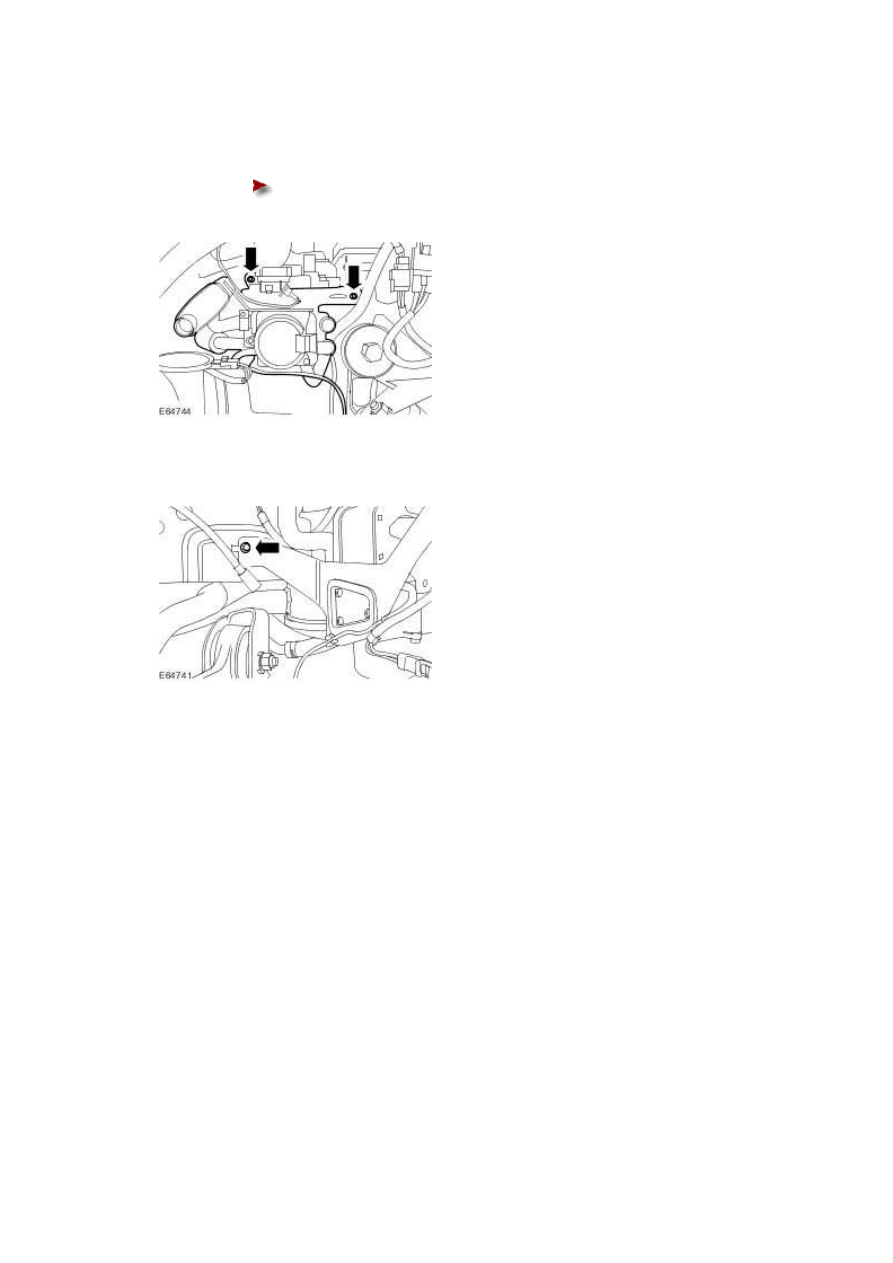

9 . Detach the fuel fired booster heater.







10 . NOTE:





Clamp the coolant hose to minimize coolant loss.



Remove the fuel fired booster heater.





Disconnect the fuel fired booster heater coolant inlet hose.











www.

Installation



1 . To install, reverse the removal procedure.





Tighten to 9 Nm.











2 . Tighten to 9 Nm.







3 . Check and top-up the engine coolant as necessary.







412-03A : Air Conditionning





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Air conditioning (A/C) compressor mounting retaining bolts

25   18   —

Air conditioning (A/C) compressor manifold and tube retaining bolt

20   15   —

Air conditioning (A/C) condenser core retaining studs

7

—   62

Air conditioning (A/C) condenser core supply and return lines retaining nuts  8

—   71

Power steering oil cooler retaining nuts

7

—   62

Air conditioning (A/C) desiccant bag retaining screw

22   16   —

Air conditioning (A/C) pressure cutoff switch

8

—   71

Air conditioning (A/C) compressor supply and return lines

20   15   —

Engine mounting and bracket assembly retaining bolts

25   18   —

Engine mounting bracket lower retaining bolt

63   46   —

Steering gear mounting bolts

100  74   —

Steering gear shaft pinch bolt

35   26   —

Cooling module retaining bolts

8

—   71

Radiator support bracket retaining bolts

9

—   80
